介绍

在这个快速变化的世界里，机器人技术不断突破我们的想象。但Eyepot不仅仅是一个技术展示，它是一个将传统与现代、实用与趣味完美结合的艺术品。这款机器人的设计灵感来源于我们熟悉的茶壶，但它的功能却远远超出了传统茶具的范畴。

Eyepot搭载了先进的 Raspberry Pi Zero W 和高清摄像头，赋予了它敏锐的视觉感知能力。通过精密的 Arduino Pro Mini控制，它能够灵活地驱动八只微型舵机，实现四条腿的协调运动。这不仅仅是技术上的挑战，更是对机器人设计美学的一次大胆尝试。

材料

• Raspberry Pi Zero W
• Raspberry Pi 摄像头模块 V2
• Raspberry Pi Zero的相机适配器
• Arduino Pro Mini 3.3V/8MHz
• 8 个微型舵机 额定电压约5V（Tower Pro SG90 或类似型号）
• 额定电流至少为 3A 的 5V 开关稳压器
• 一个1000mAh的2S 锂电池
• 16GB Raspberry Pi 的 MicroSD 卡
• USB转UART桥接器，用于对Arduino板进行编程
• 杜邦线、螺钉、原型板、焊接材料和胶水

让我们从设计和打印零件开始，使用OpenSCAD和白色PLA打印。

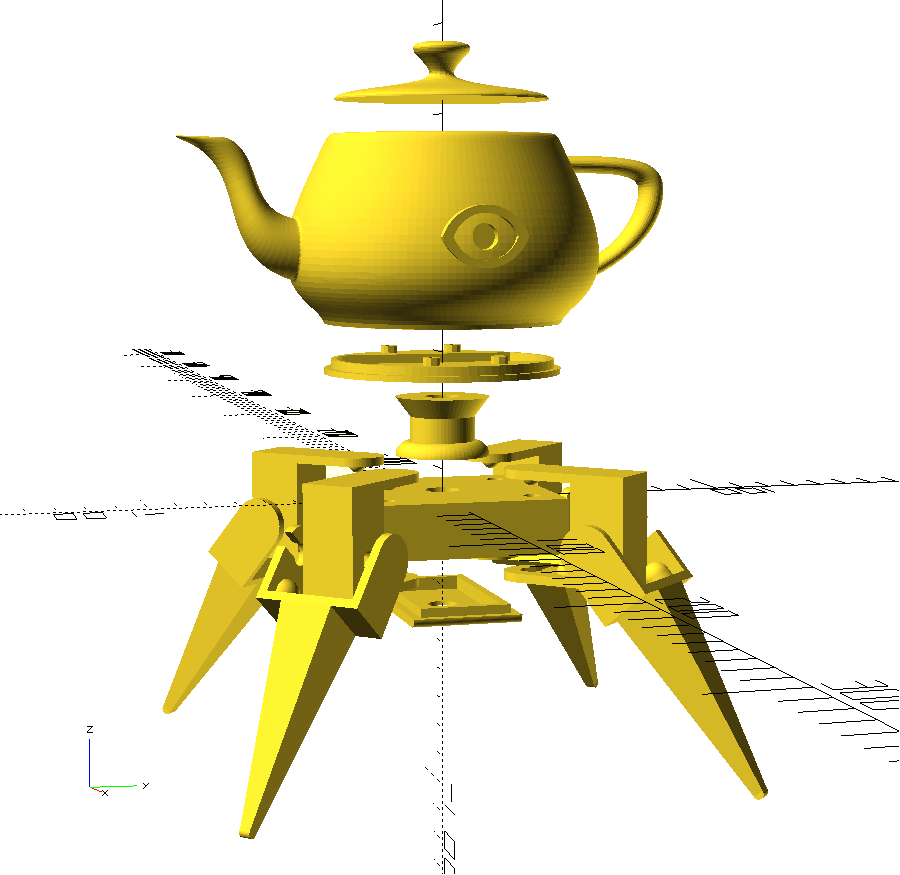

3D 模型视图

如果你玩过电子游戏《Alice: Madness Returns》，你可能会认出游戏中的某个敌人是灵感来源之一。形状和腿的数量虽然不同，但基本上它仍然是一个长着单眼的茶壶形状！你可能还会认出著名的犹他茶壶，我已经用它来制作过跳舞的茶壶。

《Alice： Madness Returns》截图

安装

打印好所有东西后就可以开始组装机器人了！每条腿有两个关节：膝盖可以水平旋转，脚踝可以垂直旋转。

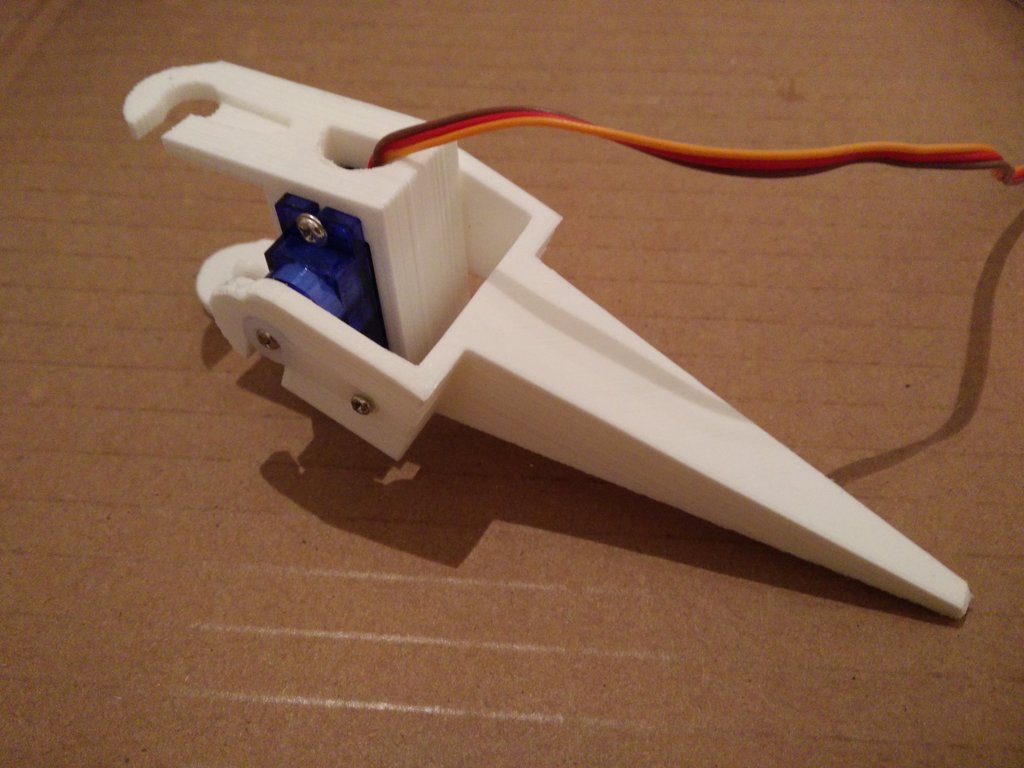

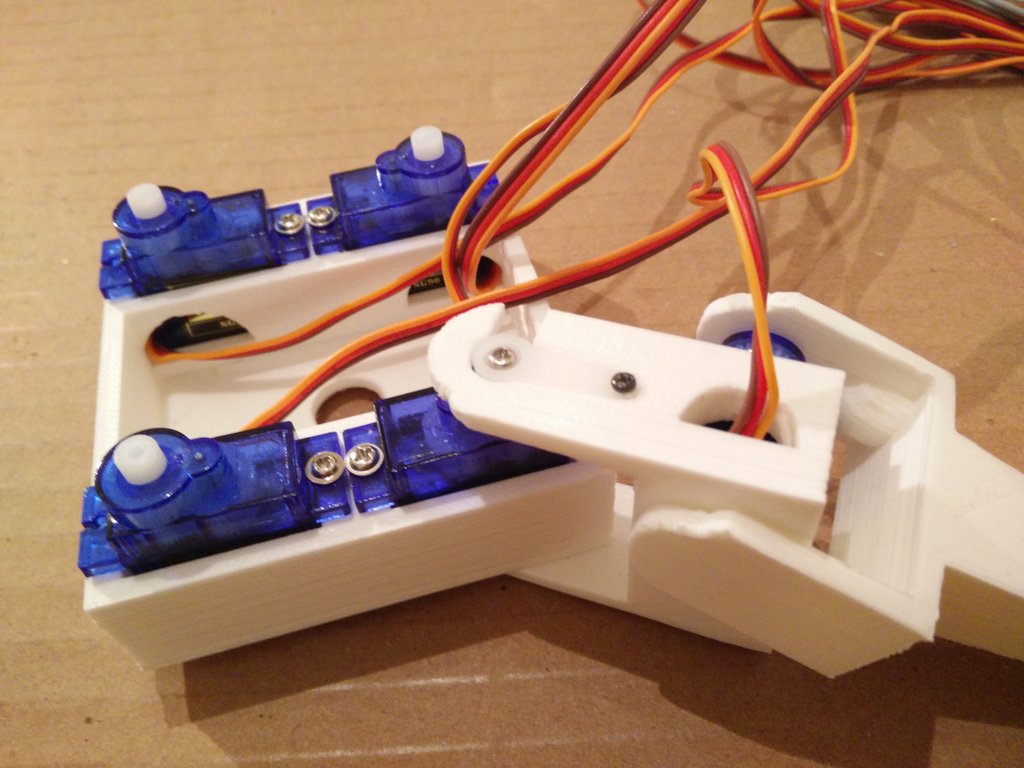

安装了膝关节舵机的腿

平台上面安装了四个脚踝的舵机。中心的隔间将安装分配板，用于连接这八个舵机。在处理舵机时有一个小技巧：不要先拧紧手臂，等它们连接好之后，你可以先将它们转到中位位置，然后再拧紧螺丝。

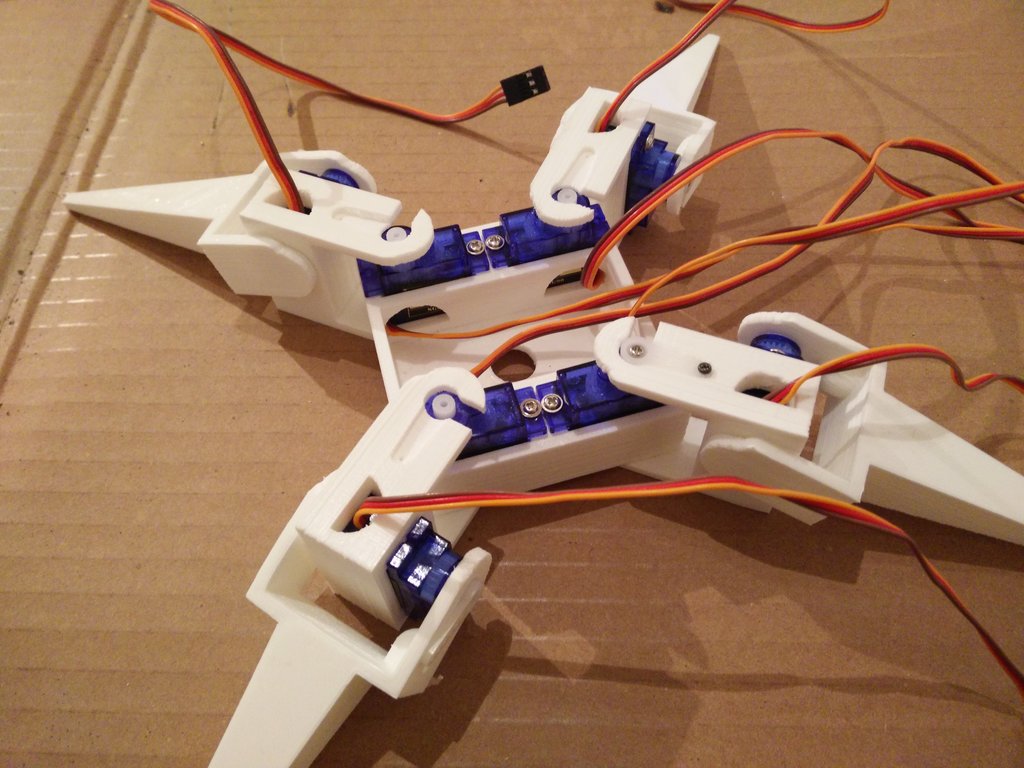

安装了四个脚踝舵机并连接了一条腿

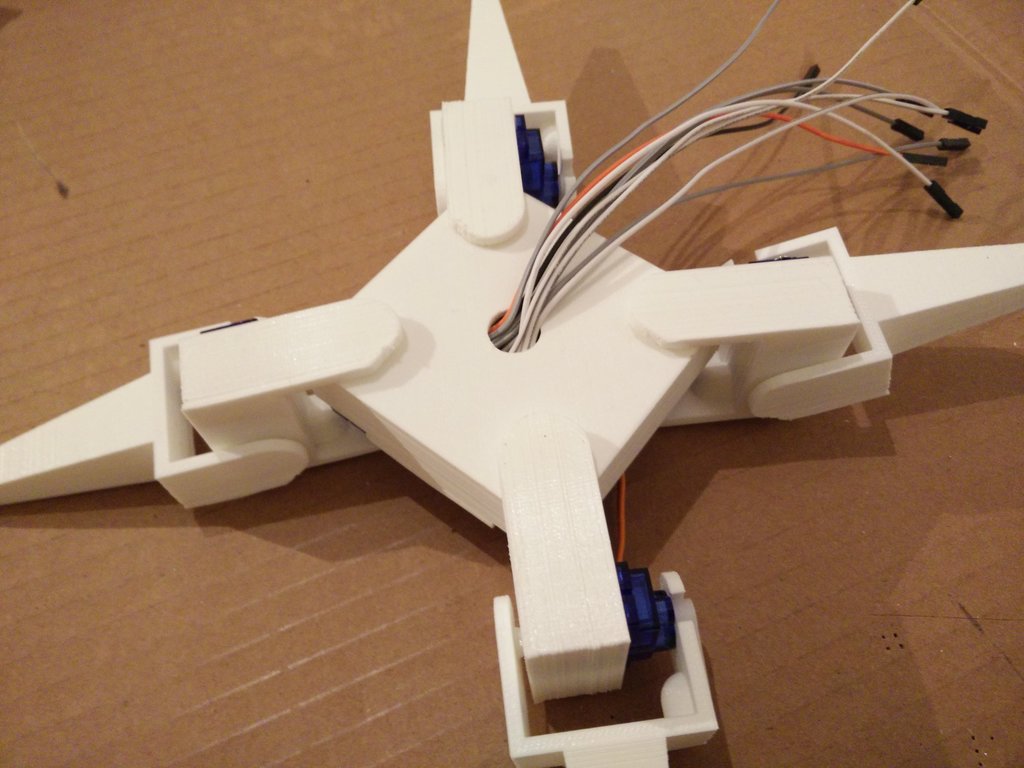

连接四条腿的平台

用一块锯成正确尺寸和引脚的原型板，制作了一块配电板来连接八个舵机。引脚焊接在电路板的背面，因此每个舵机都连接到电源线、地线和单独的控制线。十根电线通向头部：一根用于电源，一根用于接地，八根控制线用于驱动每个舵机。

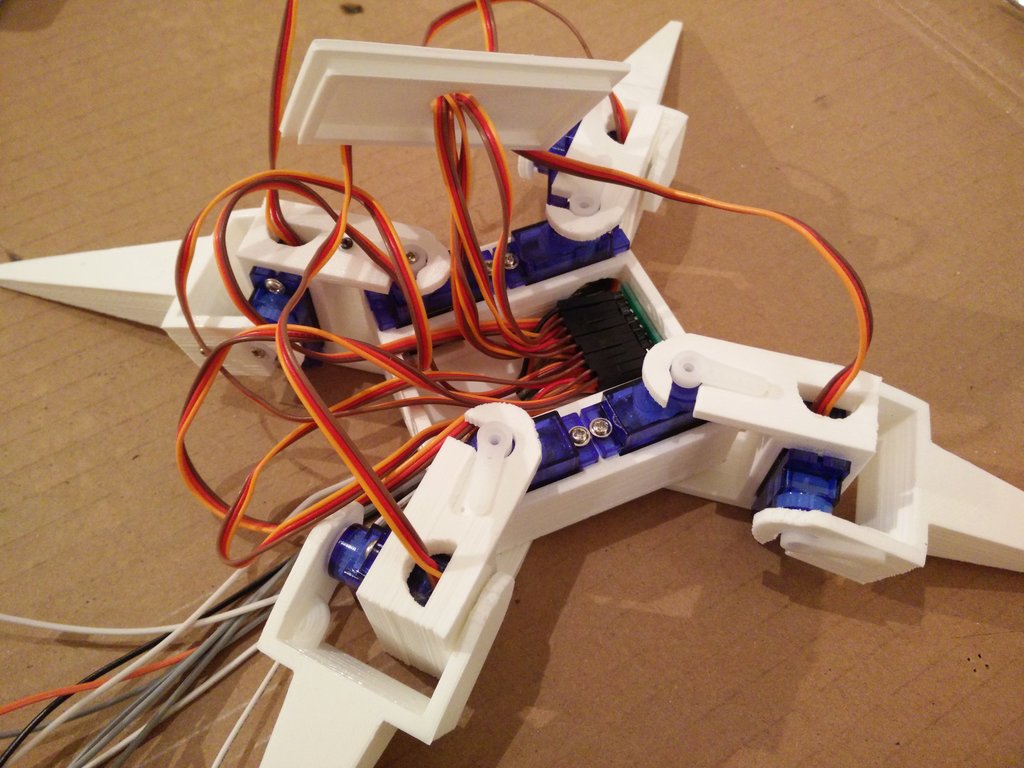

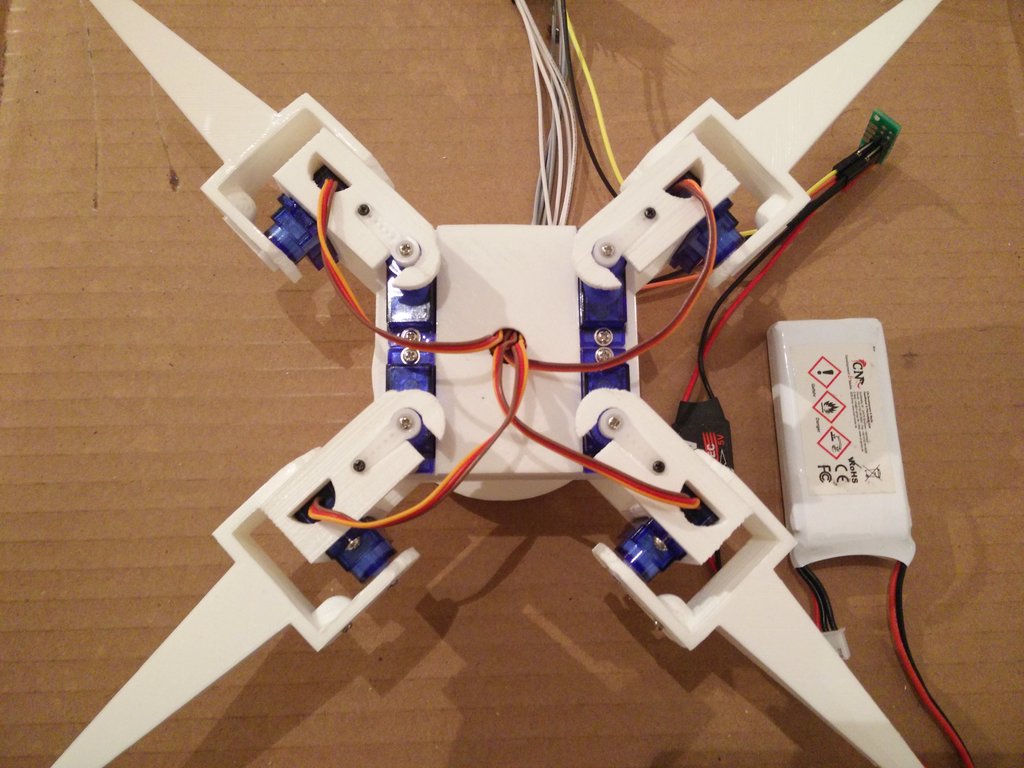

连接到配电板的舵机

电源线、接地线和控制线穿过机器人的颈部，连接在茶壶形的头部。

用于顶部伸出的伺服系统的电源、接地和控制线

颈部不能移动，简单地用胶粘在底部的平台上和顶部的茶壶底座上。它中间的孔让电线能够穿过到达头部。

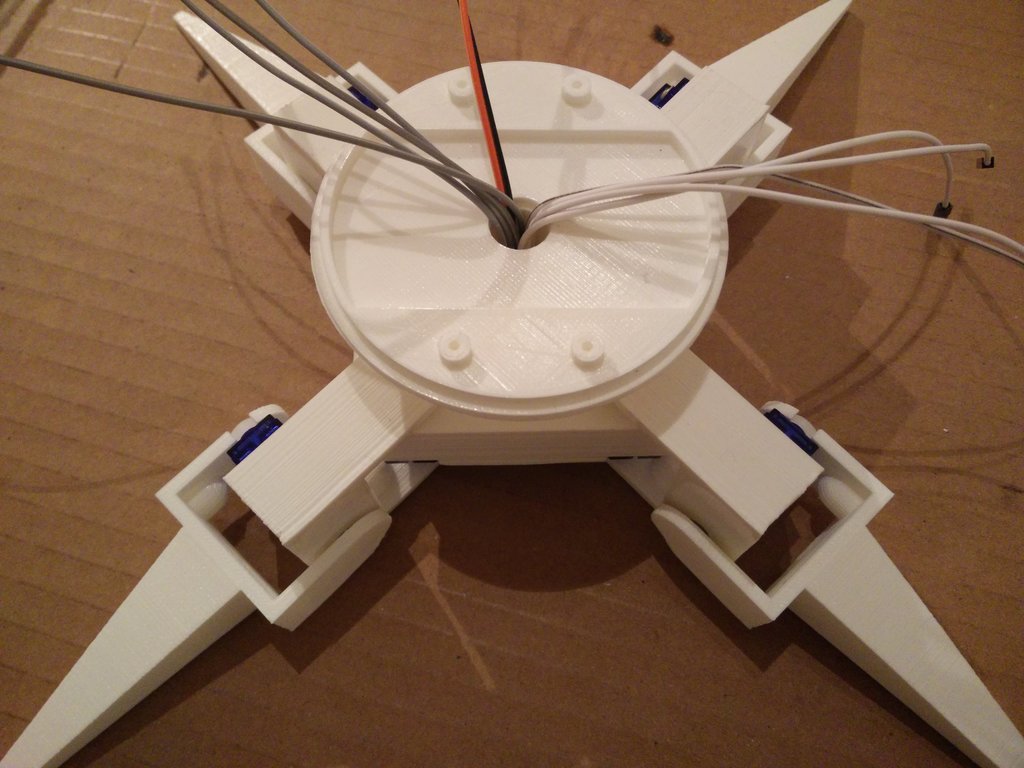

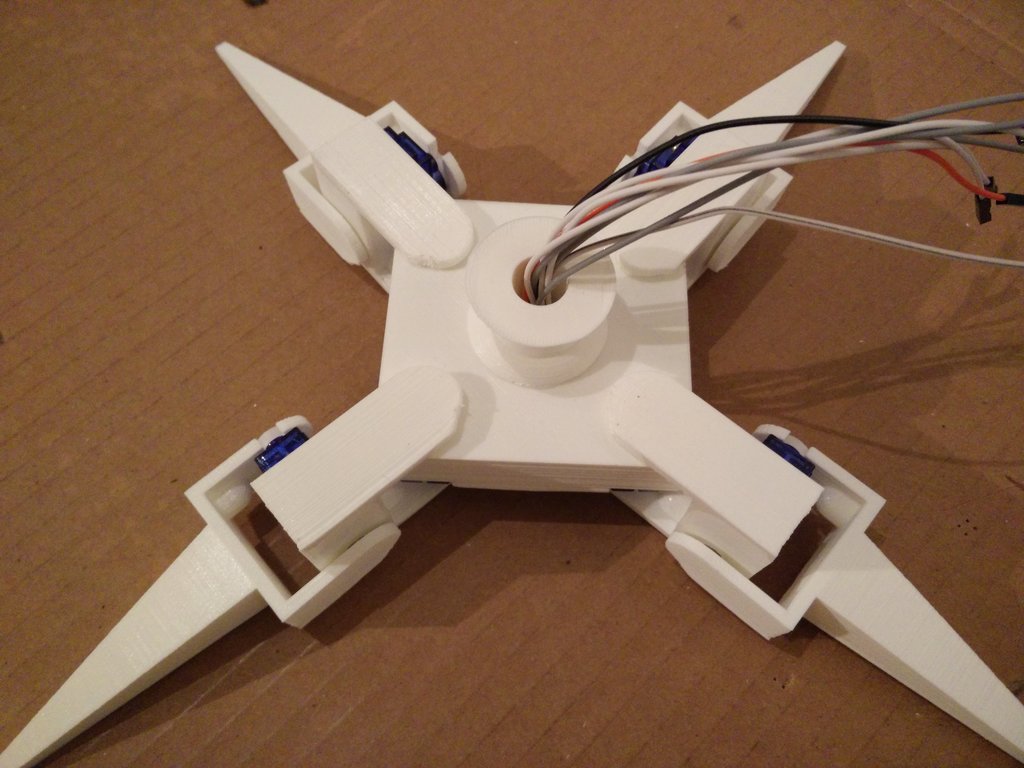

颈部用电线粘在平台上

头部的底部用电线粘在脖子上

现在可以连接舵机线了，对于电源和接地，我制作了一个小的分配板，以便干净地连接杜邦线。2S LiPo电池7.4V的电压（实际上从充满电时的8.4V到7V）通过开关稳压器（又名 UBEC）调节至 5V。由于选择让舵机由调节的5V电压供电，我们需要正确地确定UBEC的尺寸：每个9g的舵机在旋转时消耗大约250mA（在失速时甚至可能高达600mA），Pi Zero W在视频捕获和启用Wifi的情况下消耗高达250mA的电流，而Arduino Pro Mini仅消耗约5mA。因此，这里至少需要3A的额定值。

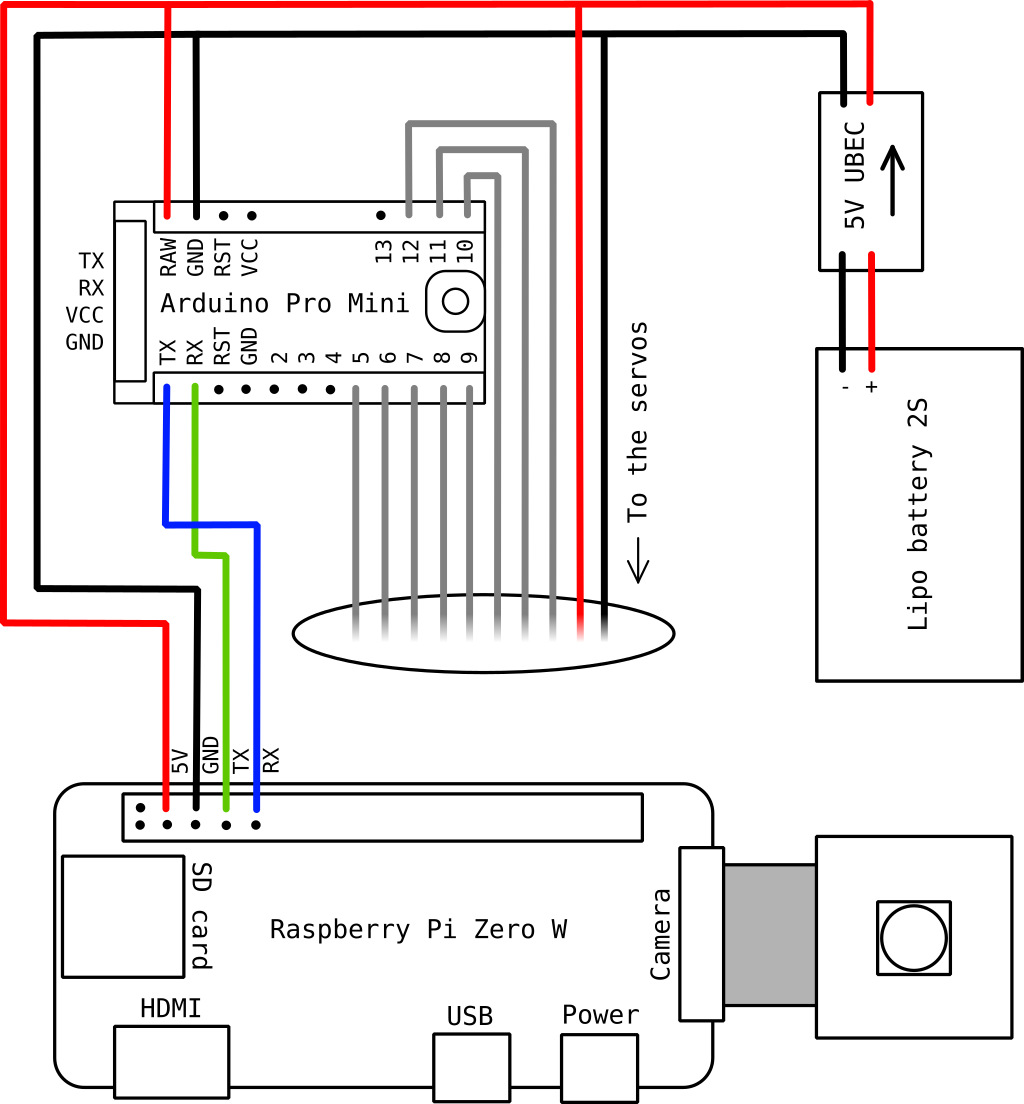

组件间连接示意图

在连接Arduino Pro Mini时需要注意一些细节：由于它是3.3V版本，因此将5V输入连接到RAW。如果是 5V，则将直接将 5V 输入连接到 VCC，否则由于稳压器中的压差，电路板中的电压将低于 5V。

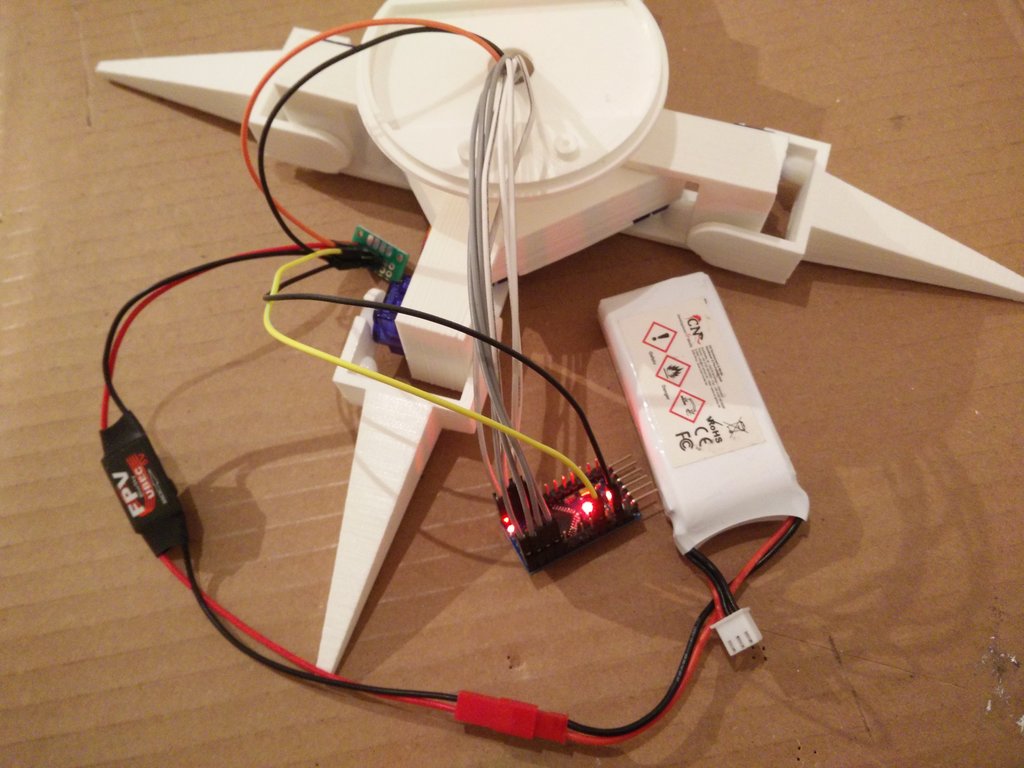

Arduino Pro Mini板和电池连接到舵机

现在是将舵机设置为虚拟Arduino程序的平均角度（90度）的好时机，然后拧紧螺丝，使手臂保持在中间位置。在检查舵机一切正常后，我们可以夹住底盖。

盖子关闭的底视图

相机支架粘在头部的茶壶形顶部内。它允许用一对螺丝将 Raspberry Pi 相机固定在眼睛中。

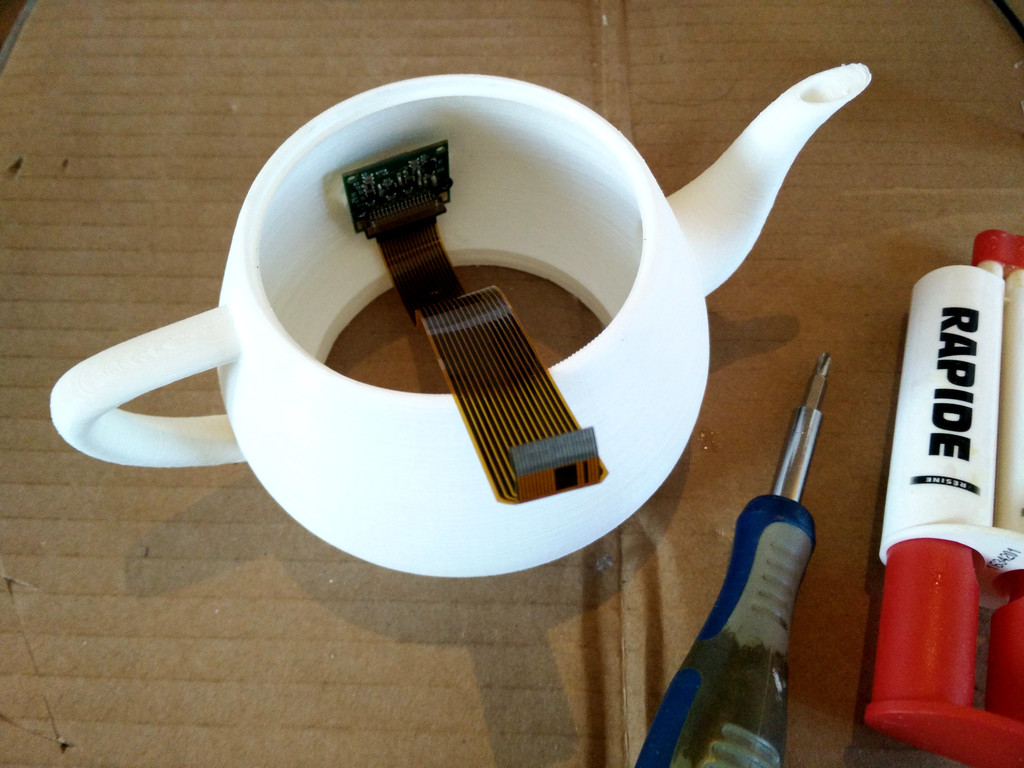

摄像头定位在头部的顶部内

Raspberry Pi Zero W被螺丝固定在头部的底座上。舵机的电线有空间适应在板子下方。

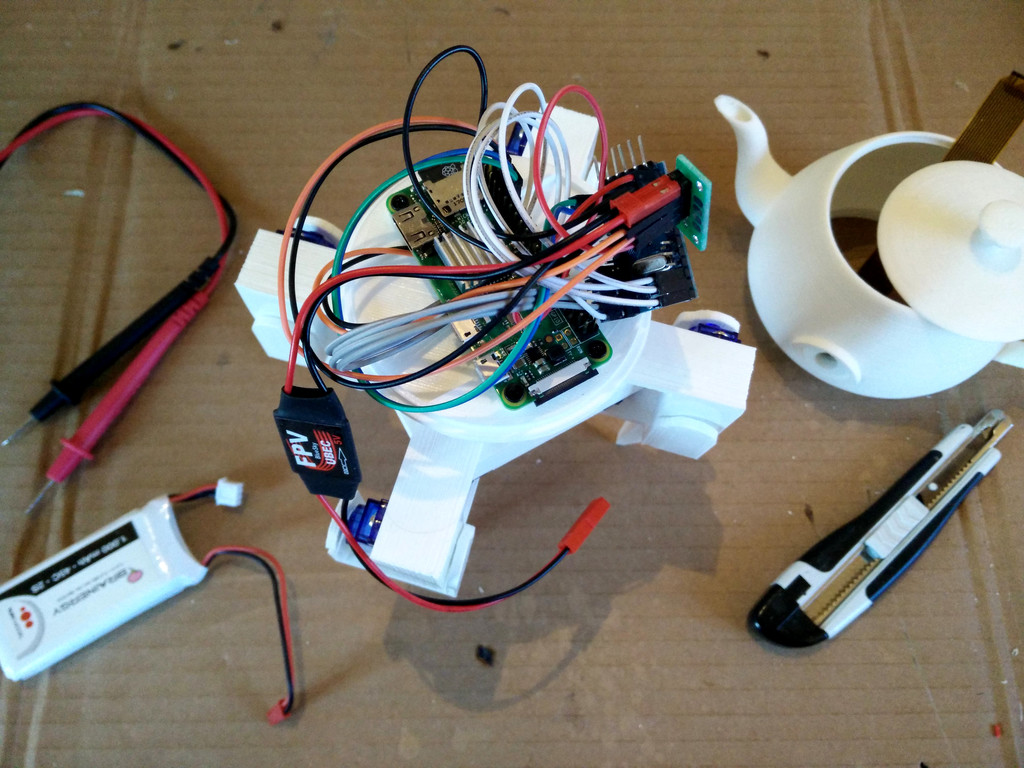

所有东西都已连接好，头部准备好安装

最后，安装头部的茶壶形状顶部，在安装前别忘了先连接摄像头，并用盖子将茶壶盖紧。

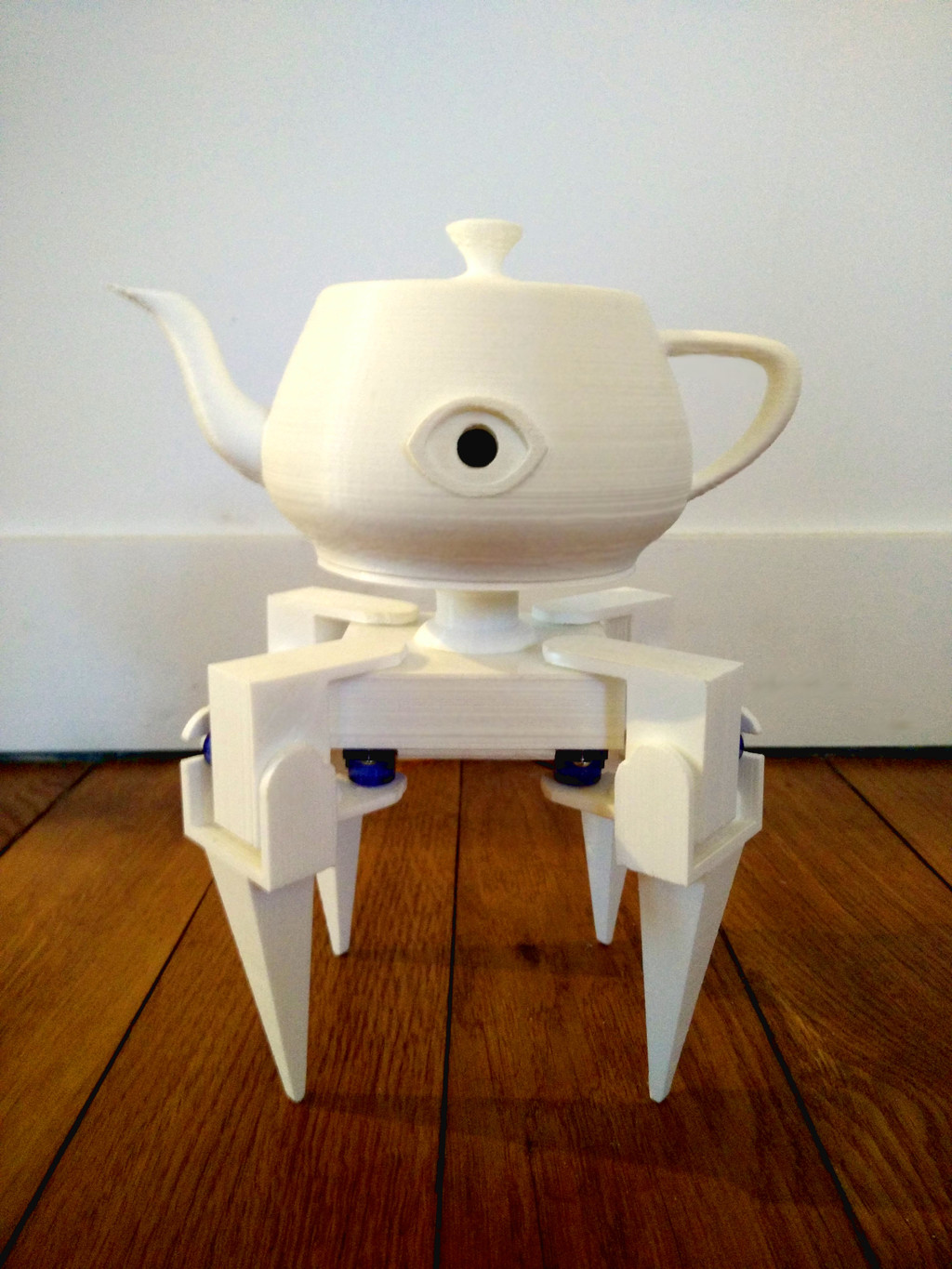

完成的 Eyepot 机器人

在下文中将介绍如何给机器人编程：

Eyepot 的工作原理是将 Raspberry Pi Zero W 和通过串行链路连接的 Arduino Pro Mini 结合使用。因此，首先编写Arduino代码，然后为Raspberry Pi编写Python程序进行远程控制。

Arduino程序

Arduino Pro Mini负责驱动腿部的八个舵机。指定目标角度的命令通过串行链路从 Raspberry Pi 发送。

自定义串行协议基于文本，非常简单。它可以在调试时手动轻松输入，但它仍然足够紧凑，即使在低比特率下也能实现较短的传输时间。每行包含一个单字符命令、一个可选空格以及一个可选的以10进制整数形式的参数。实现的命令如下：

• 0 到 7：存储相应舵机的目标角度（0 到 7）
• R：将存储的目标角度重置为每个舵机的默认值
• C：提交存储的目标角度（为每个舵机应用存储的角度）

因此，例如，移动一条腿的命令，其臀部和膝盖舵机分别连接到引脚0和4：

090
445
C

Arduino程序读取串行上的命令并应用它们。舵机的默认位置被定义为机器人站立的姿势，而且程序还具有可调节的偏移量，以精确设置每个舵机的中心位置。

#include <Servo.h>

// ---------- Pin setup ----------
const int servoPins[8] = {5, 6, 7, 8, 9, 10, 11, 12};
const int offsetAngles[8] = { 0, 0, -10, -5, -10, 5, 10, -5 };
const int defaultAngles[8] = { 135, 135, 45, 45, 90, 90, 90, 90 };

Servo servos[8];
unsigned int angles[8];

String inputString = "";

void setup()
{
    // Init serial
    Serial.begin(9600);

    // Init servos
    for(int i = 0; i < 8; ++i)
    {
        angles[i] = defaultAngles[i];
        servos[i].attach(servoPins[i]);
        servos[i].write(offsetAngles[i] + angles[i]);
    }
}

void loop()
{
    // Read commands on serial
    while(Serial.available())
    {
        char chr = (char)Serial.read();
        if(chr != '\n')
        {
            if(chr != '\r')
                inputString+= chr;
        }
        else if(inputString.length() > 0)
        {
            // Parse command
            char cmd = toupper(inputString[0]);
            String param;
            int pos = 1;
            while(pos < inputString.length() && inputString[pos] == ' ') ++pos;
                param = inputString.substring(pos);

            // Execute command
            if(cmd >= '0' && cmd < '8') // Servo
            {
                int i = int(cmd) - int('0');
                int angle = param.toInt();
                angles[i] = angle;
            }
            else if(cmd == 'R')        // Reset
            {
                for(int i = 0; i < 8; ++i)
                    angles[i] = defaultAngles[i];
            }
            else if(cmd == 'C')        // Commit
            {
                for(int i = 0; i < 8; ++i)
                    servos[i].write(offsetAngles[i] + angles[i]);
            }

            inputString = "";
        }
    }
}

控制程序

Raspberry Pi Zero W，安装Raspbian lite发行版，运行一个实现步行循环的Python程序。

顺便说一句，由于PI Zero W只提供Wifi作为网络接口，没有屏幕可能有点棘手，但如果按照正确的步骤，这个过程实际上并不复杂：

• 将 SD 卡放入计算机中
• 写入镜像文件：# dd if=raspbian-stretch-lite.img of=/dev/mmcblk0 bs=4096
• 挂载引导分区： # mkdir /mnt/boot && mount /dev/mmcblk0p1 /mnt/boot
• 放置一个空的 ssh 文件以启用 SSH： # touch /mnt/boot/ssh
• 放置包含以下内容的 /mnt/boot/wpa_supplicant.conf 文件以启用 Wifi：

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
country=FR

network={
    ssid="NETWORK_NAME"
    psk="NETWORK_KEY"
}

• 卸载分区：# umount /dev/mmcblk0p1
• 将 SD 卡放入 Raspberry Pi 中。启动时，它应该会自动连接到Wifi网络，然后您可以使用其IP地址通过SSH连接到它，该地址可以从路由器DHCP服务器的设备列表中检索。默认用户是 pi，默认密码是 raspberry。你当然应该快速改变它。

现在，回到正题：Python控制程序通过串行链路将伺服角度发送到Arduino板。特别是，Control 类封装了不同的动作。

class Control:

    def __init__(self, device = '/dev/serial0', baudrate = 9600):
        self.ser = serial.Serial(device, baudrate)

    # leg angle > 0 => down
    def leg(self, i, angle):
        self.move(i, 90+angle if i < 2 else 90-angle)

    # hip angle > 0 => front
    def hip(self, i, angle):
        self.move(4+i, 90+angle if i < 2 else 90-angle)

    def move(self, servo, angle):
        if servo >= 0 and servo < 8:
            angle = min(max(angle, 0), 180)
            self.send('{:s}{:d}'.format(chr(ord('0')+servo), int(angle)))

    def commit(self):
        self.send('C')

    def send(self, command):
        self.ser.write((command + '\n').encode())

    def walk(self, forward, sideward, rotation):
        fu = [1, 1, 1, 1]
        su = [-1, 1, 1, -1]
        ru = [1, 1, -1, -1]
        v = [f*forward + s*sideward + r*rotation for f, s, r in zip(fu, su, ru)]
        self._pattern2(20, -5, v, 0.2)

最终，我们需要实际的步行周期。它需要四个参数：

• Ldown：腿向下时的膝盖角度
• LUP：腿抬起时的膝盖角度
• Hangles：描述每条腿贡献的脚踝角度矢量
• step：以秒为单位的步长持续时间

每个步长包括两种不同的腿部位置。对于每种位置，为需要改变的腿部应用新的角度，提交新的角度，然后暂停。

def _pattern2(self, ldown, lup, hangles, step):
    self.leg(0, lup)
    self.leg(1, ldown)
    self.leg(2, ldown)
    self.leg(3, lup)
    self.commit()
    time.sleep(step/2)

    self.hip(0, hangles[0])
    self.hip(1, 0)
    self.hip(2, 0)
    self.hip(3, hangles[3])
    self.commit()
    time.sleep(step/2)

    self.leg(0, ldown)
    self.leg(3, ldown)
    self.commit()
    time.sleep(step/2)

    self.hip(0, 0)
    self.hip(1, - hangles[1])
    self.hip(2, - hangles[2])
    self.hip(3, 0)
    self.commit()
    time.sleep(step/2)

    self.leg(0, ldown)
    self.leg(1, lup)
    self.leg(2, lup)
    self.leg(3, ldown)
    self.commit()
    time.sleep(step/2)

    self.hip(0, 0)
    self.hip(1, hangles[1])
    self.hip(2, hangles[2])
    self.hip(3, 0)
    self.commit()
    time.sleep(step/2)

    self.leg(1, ldown)
    self.leg(2, ldown)
    self.commit()
    time.sleep(step/2)

    self.hip(0, - hangles[0])
    self.hip(1, 0)
    self.hip(2, 0)
    self.hip(3, - hangles[3])
    self.commit()
    time.sleep(step/2)

远程控制

目前，机器人将连接到Wifi，并配置为可通过网络浏览器远程访问。该网页将显示视频反馈并允许控制机器人。

为此，需要结合几个组件：

• 使用Flask Python框架创建托管控制代码的应用程序
• 作为TLS终端和反向代理的NGINX HTTP服务器
• 使用gstreamer设置视频流管道
• 使用Janus WebRTC网关，使浏览器能够通过WebRTC流式传输实时视频

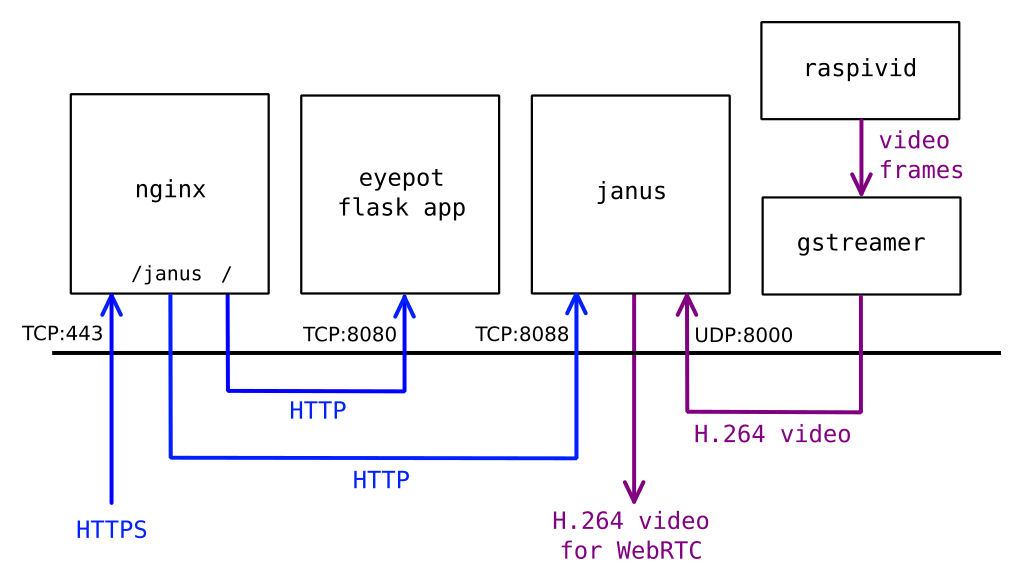

Eyepot 内部软件组件之间的关系示意图

首先，将主机名更改为 eyepot：

$ sudo hostnamectl set-hostname eyepot

出于安全原因，现代浏览器将拒绝在来自不安全来源的页面上运行 WebRTC 会话（原因是网络上的任何人都可以注入 JavaScript 代码来收听他人的麦克风或网络摄像头）。对我们来说，问题在于此规则也在本地网络上强制执行。因此，需要生成一个TLS证书，并部署一个HTTPS服务器。

您可以使用 openssl 生成自签名 TLS X.509 证书：

$ openssl req -x509 -newkey rsa:4096 -days 365 -nodes -keyout eyepot.key -out eyepot.pem -subj '/CN=eyepot'

使用 NGINX 作为字体端 HTTPS 服务器，但另一个支持代理传递的服务器（如 Apache 或 Lighttpd）也可以使用。

$ sudo apt install nginx-light

安装 nginx 后，必须将其配置为 Janus（侦听端口 8088）和 Flask 应用程序（侦听端口 8080）的反向代理，并在 /etc/nginx/sites-enabled/default 中启用 SSL/TLS：

server {
    listen 80 default_server;
    listen [::]:80 default_server;

    listen 443 ssl default_server;
    listen [::]:443 ssl default_server;

    server_name eyepot;

    ssl_certificate     eyepot.pem;
    ssl_certificate_key eyepot.key;

    location /janus {
        proxy_pass http://localhost:8088;
    }

    location / {
        proxy_pass http://localhost:8080;
    }
}

现在可以启动 nginx：

$ sudo systemctl enable nginx
$ sudo systemctl start nginx

Janus 在 Debian Stretch 中不可用，而 Raspbian 目前基于该 Stretch。因此，按照说明编译和安装 Janus。在这里不需要对 WebRTC 数据通道的支持，因此不需要安装 usrsctp。

$ sudo apt install git build-essential libmicrohttpd-dev libjansson-dev libnice-dev libssl-dev libsrtp-dev libsofia-sip-ua-dev libglib2.0-dev libopus-dev libogg-dev libcurl4-openssl-dev liblua5.3-dev pkg-config gengetopt libtool automake

这里有一点需要注意：Debian Stretch 发布了 libsrtp 的 1.4.5 版本，但 Janus 需要 1.5.x、1.6.x 或 2.x 版本，必须手动编译它。

$ sudo apt purge libsrtp0 libsrtp0-dev
$ wget https://github.com/cisco/libsrtp/archive/v2.1.0.tar.gz
$ tar xfv v2.1.0.tar.gz
$ cd libsrtp-2.1.0
$ ./configure --enable-openssl --prefix=/usr/local
$ make shared_library
$ sudo make install
$ cd ..

然后，可以正确安装Janus。

$ git clone https://github.com/meetecho/janus-gateway.git
$ cd janus-gateway
$ sh autogen.sh
$ ./configure --disable-docs --prefix=/usr/local
$ make
$ sudo make install
$ sudo cp -r /usr/local/etc/janus /etc/

默认情况下，Janus 在 HTTP 的端口 8088 上绑定。使用其流式传输插件来流式传输视频，因此，在安装后，需要在配置文件 /etc/janus/janus.plugin.streaming.cfg 中注册视频源：

[gst-rpi]
type = rtp
id = 1
description = Raspberry Pi H264 streaming
audio = no
video = yes
videoport = 8000
videopt = 100
videortpmap = H264/90000
videofmtp = profile-level-id=42e028\;packetization-mode=1

现在可以在后台启动 Janus：

$ janus -F /etc/janus &

现在，需要在端口 8000 上实际流式传输以 H.264 编码的视频。raspivid 程序从 Raspberry Pi 相机捕获视频，"-o -"选项将H.264帧输出到标准输出。然后，可以将它们通过管道传输到 gstreamer 管道中以对视频进行打包，并最终将其发送到 UDP 端口 8000。raspivid 上的参数来自一些经验调整，特别是intra，它指定了关键帧之间的帧数：如果设置得太高，视频在Chrome中容易出现随机冻结。

请注意，gst-launch 应该是一个调试工具，我们实际上应该使用 gstreamer库创建一个程序。但是，这足以满足这里的需求。

$ raspivid -n -t 0 -w 640 -h 480 -fps 30 -b 2000000 --profile baseline --intra 15 -o - | gst-launch-1.0 -v fdsrc ! h264parse ! rtph264pay config-interval=1 pt=100 ! udpsink host=127.0.0.1 port=8000 sync=false &

在发送到浏览器的网页中，在导入 janus.js、流插件的streaming.js和 Janus 所需的 WebRTC 适配器的adapter.js后，需要配置 Janus 会话。这是一个没有错误处理的简化版本：

// Initialize the library
Janus.init({debug: "all", callback: function() {
    // Make sure the browser supports WebRTC
    if(!Janus.isWebrtcSupported()) {
        alert("No WebRTC support");
        return;
    }
    // Create session
    var janus = new Janus({
        server: window.location.protocol + "//" + window.location.host + "/janus",
        success: function() {
            // Attach to streaming plugin
            janus.attach({
                plugin: "janus.plugin.streaming",
                opaqueId: Janus.randomString(12),
                success: function(pluginHandle) {
                    var streaming = pluginHandle;
                    var body = { "request": "watch", id: 1 };
                    streaming.send({ "message": body });
                },
                onmessage: function(msg, jsep) {
                    if(jsep !== undefined && jsep !== null) {
                        // Answer
                        streaming.createAnswer({
                            jsep: jsep,
                            media: { audioSend: false, videoSend: false }, // Receive only
                            success: function(jsep) {
                                var body = { "request": "start" };
                                streaming.send({"message": body, "jsep": jsep});
                            },
                        });
                    }
                },
                onremotestream: function(stream) {
                    var videoElement = document.getElementById("video");
                    Janus.attachMediaStream(videoElement, stream);
                },
            });
        },
    });
}});

还需要根据按下的按钮或键发送控制状态，在路由 /move 上使用一个非常简单的 API 和 POST：

var message = JSON.stringify({
    'state': state,
});
var xhr = new XMLHttpRequest();
xhr.open('POST', '/move');
xhr.setRequestHeader('Content-Type', 'application/json');
xhr.send(message);

最终，可以编写 Flask 应用程序来接收控制状态。它被传递给循环当前状态的线程。提醒一下，可以在 GitHub 上找到整个 Flask 应用程序以及该项目的其余源代码。

import control
import controlthread

from flask import Flask, request, Response, send_file, url_for

app = Flask(__name__)
app.config.from_object(__name__)

ctrl = control.Control('/dev/serial0', 9600)
ctrlThread = controlthread.ControlThread(ctrl)
ctrlThread.start()

@app.route('/', methods=['GET'])
def home():
    return send_file('static/index.html')

@app.route('/move', methods=['POST'])
def move():
    data = request.get_json()
    ctrlThread.state = data["state"] if data["state"] else 'idle'
    return Response('', 200)

随着其他一切都在后台运行，可以使用：

$ python3 app.py

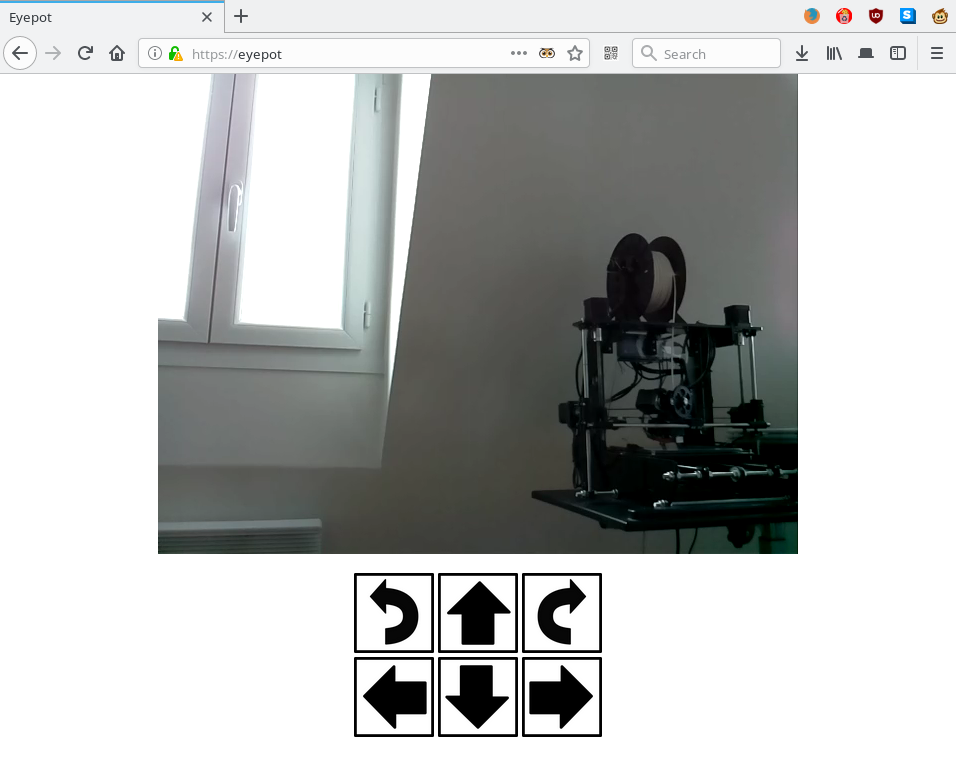

然后，通过将兼容 WebRTC 的浏览器（如 Firefox 或 Chromium）指向 https://eyepot/，现在可以通过视频反馈来控制机器人！
