2024年寒假练 - 基于RP2040微控制器制作可编程PWM发生器

内容介绍

1 项目需求

使用RP2040的PIO编程，生成3路最高重复频率为12MHz的PWM信号，每一路的重复频率和占空比都可独立调节

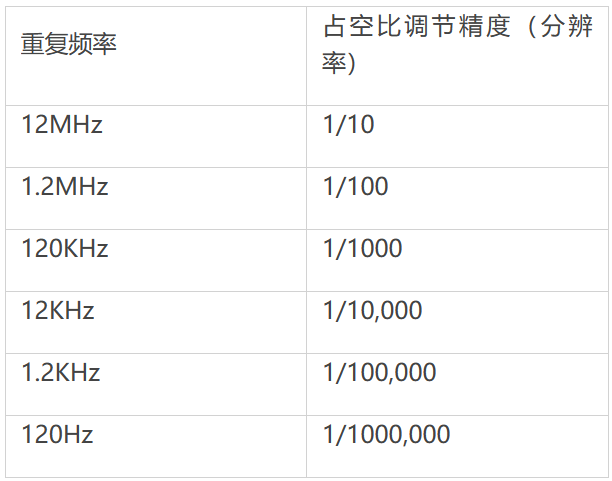

重复频率越高，占空比分辨率降低（主时钟120MHz为例）

占空比的调节精度最高设定为1/1000

使用按键和拨轮组合调节输出频率、占空比，并由按键控制每一路PWM信号的输出
能在LCD上显示基础信息如当前使用引脚示意、引脚相应的PWM参数

2 需求分析

2.1 使用PIO编程，生成3路PWM信号

硬性要求使用RP2040的PIO编程，对树莓派官方在Github平台上开源的pico-micropython-examples-master中的pio示例进行学习，同时熟悉RP2040的可编程I/O，了解到RP2040有两个相同的PIO实例，每个实例有 4 个状态机，所以总共有 8 个状态机。所以生成3路PWM信号，我们需要将三个状态机绑定到三个不同的串口。

2.2 最高重复频率为12MHz的PWM信号，每一路的重复频率和占空比都可独立调节

最高重复频率要求12MHz，即对于状态机的执行周期有要求，通过对官方开源示例pio_pwm.py的学习，打算用相同的思路实现对占空比进行调节，代码如下。

@asm_pio(sideset_init=PIO.OUT_LOW)
def pwm_prog():
    pull(noblock) .side(0)
    mov(x, osr) # Keep most recent pull data stashed in X, for recycling by noblock
    mov(y, isr) # ISR must be preloaded with PWM count max
    label("pwmloop")
    jmp(x_not_y, "skip")
    nop()         .side(1)
    label("skip")
    jmp(y_dec, "pwmloop")

可以看到，y的值影响pwm的重复频率，x的值影响pwm的占空比，注意到pio_pwm.py中PIOPWM类的初始化以及pio中执行语句组合的特点，实际上，官方给出的例子中，每两个执行指令构成占空比的调节精度，但由于前四条指令为必定执行的指令，所以需要对原有代码进行调整。又由于每两个执行指令构成占空比的调节精度，所以将RP2040超频到240MHz，以此提高状态机的频率，输出最高重复频率为12MHz，占空比分辨率为1/10的PWM信号。

2.3 重复频率可调

根据列表给出的分辨率和重复频率，以及PIO块中x，y为32位寄存器，所以x，y可以存储0~65535的任意数字，用暴力的解法，将12MHz、1.2MHz、120KHz，占空比分辨率分别为1/10、1/100、1/1000的pwm波输出，而由于占空比调节精度最高设定为1/1000，所以输出12KHz、1.2KHz和120Hz的pwm波时，可以适当降低状态机的频率。

2.4 按键、拨轮组合调节，LCD显示

对于后面的两个要求，就是适当组合之前产生的PWM信号的代码，加上一些按键中断和一些标志位，来记录PWM信号的变化，并产生相应输出。再做一个易于理解和操作的UI，便于人机交互；放一些趣味性的元素，使界面更加美观。上沿的两个按键，左边按键切换不同的通道，蓝色字体显示选中的通道；右边按键切换占空比和频率的调节，右侧的紫色‘-’显示选中的参数。拨轮，向左拨减小占空比数字或者切换频率，向右拨增大占空比数字或者切换频率，中间摁下对应通道切换输出和停止输出状态。

3 实现的方式

使用PIO编程，设置不同的状态机频率，让IO输出不同频率和不同占空比的PWM信号；
上沿的两个按键和一个拨轮可以切换通道，使能输出，改变PWM信号频率和占空比；

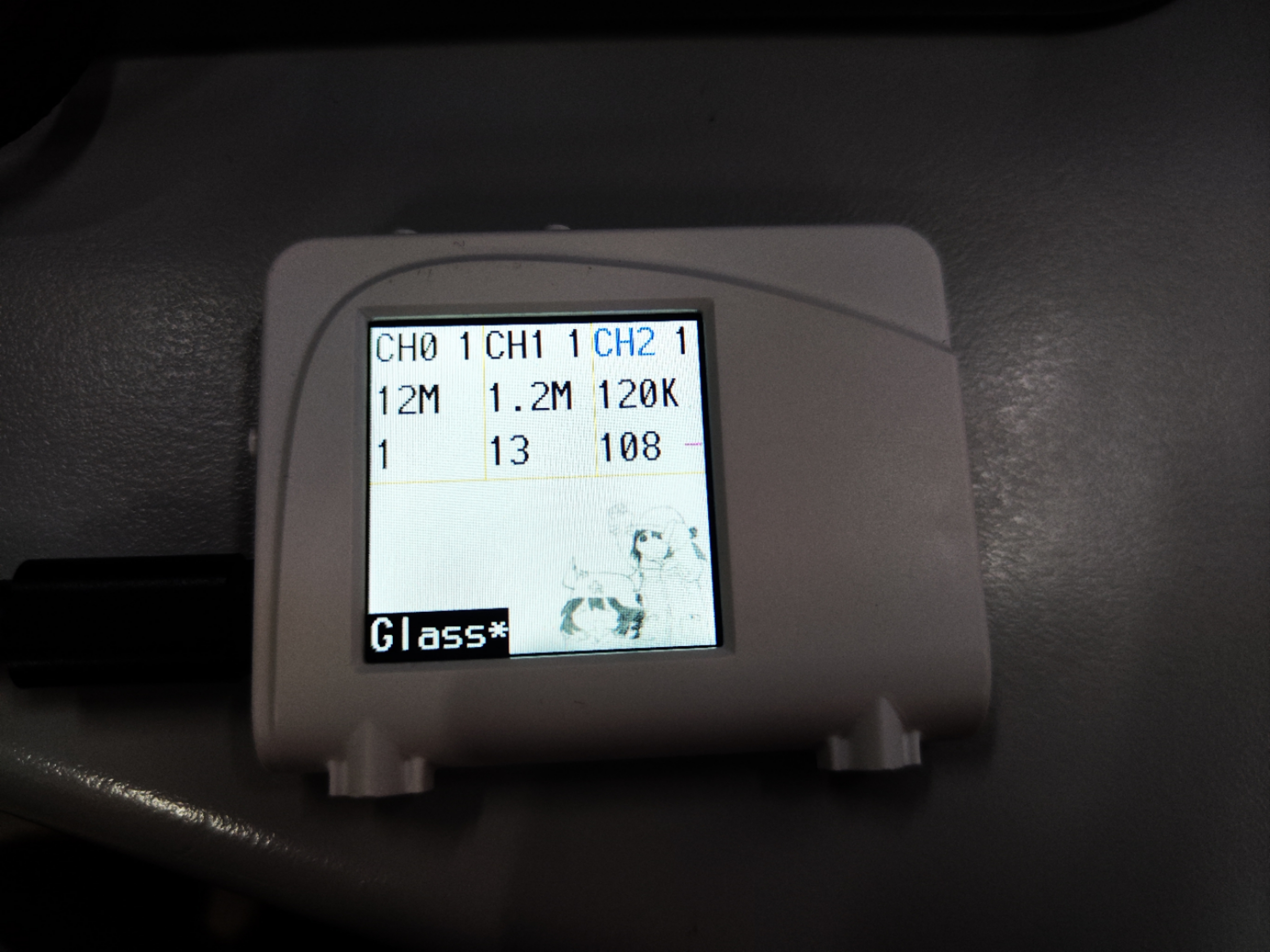

LCD显示输出通道，与带屏RP2040的CH0、CH1、CH2对应，显示PWM参数；
按键拨轮配合LCD，修改和显示PWM参数。

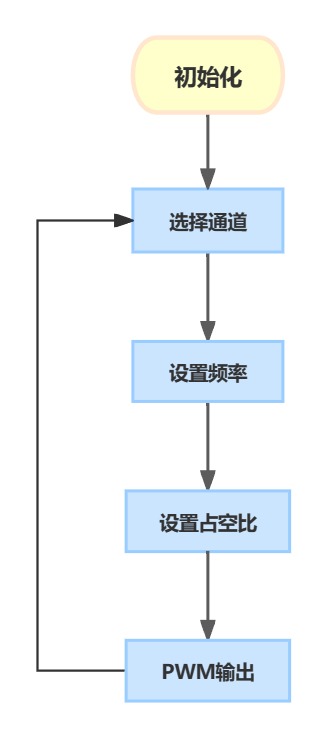

4 功能框图


5 代码及说明

5.1 PWM信号

设置RP2040主频为240_000_000Hz。

machine.freq(240_000_000)

PIO块代码，pwm_prog_0为一般情况下，PIO绑定函数，设x，y寄存器数字大小为x，y，则低电平的执行周期个数为 $4 + 2 \times (y - x)$ ，高电平执行周期个数为 $2 \times (x + 1)$ ，高电平占比为 $\frac{2 \times ( x + 1 )}{4 + 2 \times ( y - x ) + 2 \times ( x + 1 )} = \frac{x + 1}{3 + y}$ ，低电平占比 $\frac{2 + y - x}{3 + y}$ ，一般情况下，x影响占空比，y影响精度，且由于jmp(x_not_y, "skip")和jmp(y_dec, "pwmloop")的存在，x必须小于等于y，先考虑1/10的分辨率，要使得分辨率为1/10，则y为7，x最大为7，占空比为8/10，如果只有pwm_prog_0函数，则无法输出占空比为9/10的PWM信号，所以设置了一个备用函数pwm_prog_1，以生成占空比为9/10的PWM信号。

同理，这两个函数适用于1/10，1/100，1/1000三种分辨率下，输出任意占空比的PWM信号。

@asm_pio(sideset_init=PIO.OUT_LOW)
def pwm_prog_0():
    wrap_target()
    pull(noblock) .side(0)
    mov(x, osr) # Keep most recent pull data stashed in X, for recycling by noblock
    mov(y, isr) # ISR must be preloaded with PWM count max
    label("pwmloop")
    jmp(x_not_y, "skip")
    nop()         .side(1)
    label("skip")
    jmp(y_dec, "pwmloop")
    wrap()

@asm_pio(sideset_init=PIO.OUT_LOW)
def pwm_prog_1():
    wrap_target()
    pull(noblock) .side(1)
    mov(x, osr) # Keep most recent pull data stashed in X, for recycling by noblock
    mov(y, isr) # ISR must be preloaded with PWM count max
    label("pwmloop")
    jmp(x_not_y, "skip")
    nop()         .side(0)
    label("skip")
    jmp(y_dec, "pwmloop")
    wrap()

PIOPWM类，共三个函数。

第一个函数_init_()，记录使用的状态机id、绑定的引脚、最大计数周期（即精度）、状态机频率（根据所需输出的PWM信号的频率设置），然后通过StateMachine获取状态机。

第二个函数set_pwm()，输入参数为设置占空比，这里为了方便起见，不设置百分比，而是直接输入0~1000中某个数字，至于不同频率的不同精度，pwm的最大值在其他地方加以限制。

第三个函数choose()，输入参数为状态机是否工作，1为状态机工作，0为状态机不工作。第三个函数中，还会对输入的PWM信号的占空比数字进行判断：若为0或最大值，就直接输出高低电平，而不使用PIO编程，增加任务复杂度；若为占空比范围内其他数字，先将和精度有关的（最大值-3）、和占空比有关的（占空比数字-1）两个数字分别储存到osr和isr寄存器，之后使用状态机执行响应函数（执行规则见5.1）。执行第二个函数时必定执行第三个函数，为了在改变PWM的占空比，同时保持状态机工作状态。

class PIOPWM:
    def __init__(self, sm_id, pin, max_count, count_freq):
        self._sm_id, self._pin, self._max_count, self._count_freq = sm_id, pin, max_count, count_freq
        self.active_state = 0
        self._pwm = 0
        self._sm = StateMachine(self._sm_id, pwm_prog_0, freq=self._count_freq,
                                        sideset_base=Pin(self._pin))

    def set_pwm(self, value):
        self._pwm = value
        self.choose(self.active_state)

    def choose(self, _value):
        if _value:
            if self._pwm == 0:
                Pin(self._pin, Pin.OUT).value(0)
            elif self._pwm == self._max_count:
                Pin(self._pin, Pin.OUT).value(1)
            elif self._pwm == self._max_count-1:
                self._sm = StateMachine(self._sm_id, pwm_prog_1, freqself._count_freq,
                                        sideset_base=Pin(self._pin))
                self._sm.active(0)
                self._sm.put(self._max_count-3)
                self._sm.exec("pull()")
                self._sm.exec("mov(isr, osr)")
                self._sm.put(0)
                self._sm.active(1)
            else:
                self._sm = StateMachine(self._sm_id, pwm_prog_0, freq=self._count_freq,
                                        sideset_base=Pin(self._pin))
                self._sm.active(0)
                self._sm.put(self._max_count-3)
                self._sm.exec("pull()")
                self._sm.exec("mov(isr, osr)")
                self._sm.put(self._pwm-1)
                self._sm.active(1)
        else:
            self._sm.active(0)
        self.active_state = _value

# Pin 20,21,22 on Pico boards
pwm_1 = PIOPWM(0, 20, max_count=10, count_freq=240_000_000)
pwm_2 = PIOPWM(2, 21, max_count=10, count_freq=240_000_000)
pwm_3 = PIOPWM(4, 22, max_count=10, count_freq=240_000_000)
pwm = [pwm_1, pwm_2, pwm_3]

标志位，channel_index表示当前选中的通道，freq_index、pwm_index、out_state三个数组分别存储三个通道的频率索引、pwm占空比数字、输出状态，vlist_index表示当前选中哪一行，即频率或者占空比，freq_list存储可选的PWM信号的频率。

freq_list = ['12M ', '1.2M', '120K', '12K ', '1.2K', '120 ']
channel_list = ['CH0', 'CH1', 'CH2']
freq_index = [0, 0, 0]
pwm_index = [0, 0, 0]
out_state = [0, 0, 0]
channel_index = 0
vlist_index = 0

5.2 LCD屏幕显示

屏幕颜色定义。

# Color definitions
BLACK = const(0x0000)
BLUE = const(0x001F)
RED = const(0xF800)
GREEN = const(0x07E0)
CYAN = const(0x07FF)
MAGENTA = const(0xF81F)
YELLOW = const(0xFFE0)
WHITE = const(0xFFFF)

屏幕初始化，sck脚为Pin2，mosi脚为Pin3，reset脚为Pin0，dc脚为Pin1，cs脚为Pin4。显示一张图片和一些基础信息（详见2.4）。

# 配置spi引脚
spi =  SPI(id=0, baudrate=400000000, sck= Pin(2), mosi= Pin(3))
reset = Pin(0, Pin.OUT)
dc = Pin(1, Pin.OUT)
cs = Pin(4, Pin.OUT)
# 屏幕初始化
display = st7789.ST7789(
    spi, 240, 240, reset, dc, cs
)

def display_init():
    display.fill(st7789.WHITE)
    display.vline(80, 0, 116, color=YELLOW)
    display.vline(160, 0, 116, color=YELLOW)
    display.hline(0, 116, 240, color=YELLOW)
    image = open('./bin_2/'+'1'+'.bin', 'rb')
    buf = image.read()
    display.blit_buffer(buf, 120, 120, 120, 120)
    image.close()
    gc.collect()
    display.text(font,'Glass*',0,208, color=WHITE, background=BLACK)

channel_show()，在主函数中循环执行的函数，即UI的显示，显示规则见2.4。配合5.1中“标志位”部分的内容进行理解。整体函数难度不高。

def channel_show():
    global channel_index, vlist_index, freq_list, pwm_index, out_state
    for i in range(0, 3):
        display.text(font,freq_list[freq_index[i]],1+80*i,40, color=BLACK, background=WHITE)
        display.text(font,str(pwm_index[i]),1+80*i,80, color=BLACK, background=WHITE)
        for k in range(0, 4-len(str(pwm_index[i]))):
            display.text(font,' ',48+80*i-16*k,80, color=WHITE, background=WHITE)
        display.text(font,str(out_state[i]),60+80*i,0, color=BLACK, background=WHITE)
        if i == channel_index:
            display.text(font, channel_list[i],i*80+1,0, color=BLUE, background=WHITE)
        else:
            display.text(font, channel_list[i],i*80+1,0, color=BLACK, background=WHITE)
        for j in range(0,2):
            if j == vlist_index and i == channel_index:
                display.text(font, '-', 80*channel_index+64, 40*vlist_index+40, color=MAGENTA, background=WHITE)
            else:
                display.text(font, ' ', 80*i+64, 40*j+40, color=WHITE, background=WHITE)
 while True:
 #         gif_show()
         channel_show()
                 time.sleep_ms(100)

gif_show()，功能是在屏幕上显示一个动态表情包的gif，通过读取flash中存储的已经从图像转换成的二进制文件，在LCD上进行显示。但由于主程序循环中较多的判断，导致画面不够流畅，所以注释掉。

pic_index = 0
def gif_show():
    global pic_index
    gc.collect()
    image = open('./bin_2/'+str(pic_index)+'.bin', 'rb')
    buf = image.read()
    display.blit_buffer(buf, 120, 120, 120, 120)
    image.close()
    pic_index += 1
    if pic_index > 3:
        pic_index = 0

5.3 按键中断

配置与按键有关的Pin和中断函数绑定。

# 配置按键
key_Plus = Pin(5,Pin.IN,Pin.PULL_UP)
key_Minus = Pin(6,Pin.IN,Pin.PULL_UP)
key_L = Pin(7,Pin.IN,Pin.PULL_UP)
key_OK = Pin(8,Pin.IN,Pin.PULL_UP)
key_R = Pin(9,Pin.IN,Pin.PULL_UP)

# 按键中断
key_Plus.irq(key_Plus_interrupt, Pin.IRQ_FALLING)
key_Minus.irq(key_Minus_interrupt, Pin.IRQ_FALLING)
key_L.irq(key_L_interrupt, Pin.IRQ_FALLING)
key_OK.irq(key_OK_interrupt, Pin.IRQ_FALLING)
key_R.irq(key_R_interrupt, Pin.IRQ_FALLING)

按键中断事件函数，按键与LCD显示规则见2.4，其中变换频率和占空比时，注意修改对应通道下PWMPIO类中初始化下的状态机频率和占空比计数周期。

# 按键外部中断回调函数
def key_Plus_interrupt(key):
    global channel_index
    # 消除抖动
    time.sleep_ms(100)
    # 摁下左键
    if not key.value():
        channel_index += 1
        if channel_index >= 3:
            channel_index = 0
        print("l")

def key_Minus_interrupt(key):
    global vlist_index
    # 消除抖动
    time.sleep_ms(100)
    # 摁下右键
    if not key.value():
        vlist_index += 1
        if vlist_index >= 2:
            vlist_index = 0
        print("r")

def key_R_interrupt(key):
    global pwm_index, channel_index, pwm, vlist_index, freq_index
    # 消除抖动
    time.sleep_ms(100)
    # 再次判断按键是否被按下
    if not key.value():
        if vlist_index == 1:
            pwm_index[channel_index] += 1
            if freq_index[channel_index] == 0:
                if pwm_index[channel_index] > 10:
                    pwm_index[channel_index] = 10
            elif freq_index[channel_index] == 1:
                if pwm_index[channel_index] > 100:
                    pwm_index[channel_index] = 100
            else:
                if pwm_index[channel_index] > 1000:
                    pwm_index[channel_index] = 1000
            pwm[channel_index].set_pwm(pwm_index[channel_index])
        elif vlist_index == 0:
            freq_index[channel_index] += 1
            if freq_index[channel_index] > 5:
                freq_index[channel_index] = 5
            if freq_index[channel_index] <= 2:
                pwm[channel_index]._count_freq = 240_000_000
                pwm[channel_index]._max_count = 10**(1+freq_index[channel_index])
            elif freq_index[channel_index] == 3:
                pwm[channel_index]._count_freq = 240_000_000
                pwm[channel_index]._max_count = 1000
            elif freq_index[channel_index] == 4:
                pwm[channel_index]._count_freq = 2_400_000
                pwm[channel_index]._max_count = 1000
            elif freq_index[channel_index] == 5:
                pwm[channel_index]._count_freq = 240_000
                pwm[channel_index]._max_count = 1000
        print("+")
def key_L_interrupt(key):
    global pwm_index, channel_index, pwm, freq_index, vlist_index
    # 消除抖动
    time.sleep_ms(100)
    # 再次判断按键是否被按下
    if not key.value():
        if vlist_index == 1:
            pwm_index[channel_index] -= 1
            if pwm_index[channel_index] < 0:
                pwm_index[channel_index] = 0
            pwm[channel_index].set_pwm(pwm_index[channel_index])
        elif vlist_index == 0:
            freq_index[channel_index] -= 1
            if freq_index[channel_index] < 0:
                freq_index[channel_index] = 0
            if freq_index[channel_index] <= 2:
                pwm[channel_index]._count_freq = 120_000_000
                pwm[channel_index]._max_count = 10**(1+freq_index[channel_index])
            elif freq_index[channel_index] == 3:
                pwm[channel_index]._count_freq = 12_000_000
                pwm[channel_index]._max_count = 1000
            elif freq_index[channel_index] == 4:
                pwm[channel_index]._count_freq = 1_200_000
                pwm[channel_index]._max_count = 1000
            elif freq_index[channel_index] == 5:
                pwm[channel_index]._count_freq = 120_000
                pwm[channel_index]._max_count = 1000
        print("-")

def key_OK_interrupt(key):
    global channel_index, out_state, pwm
    # 消除抖动
    time.sleep_ms(100)
    # 再次判断按键是否被按下
    if not key.value():
        out_state[channel_index] = 1 - out_state[channel_index]
        pwm[channel_index].choose(out_state[channel_index])
        print('o')

6 演示视频

7 个人总结

该任务，总体来看，难度并不是很大，但是需要注意的细节比较多，也需要一定的经验，门槛较高。

突破的第一个难点，PIO编程，用适当的方式输出PWM信号，并且了解8种汇编指令，熟练的使用它们。这中间不仅仅只是软件学习那么简单，硬件学习需要在此基础上，不断地调试并且查看现象，然后调整代码，继续下一步工作。

突破的第二个难点，输出任务要求的PWM信号，思路可以有很多，像我采用的就是比较暴力的解法，超频，然后配合树莓派官方开源的例子，进行修改，转化为属于自己的代码。

突破的第三个难点，LCD显示，好在这个带屏RP2040到手，烧进可用MicroPython编写的uf2之后，flash内好像已经有硬禾学堂提供的st7789驱动库和两种大小不同的字库，可供直接使用。最后UI的编写费了一些功夫，但都是设计思路上的功夫，而不是底层思路，节省了大部分时间。

突破的第四个难点，按键、LCD显示和PWM信号输出，三者相互配合，顺畅的完成任务要求，这需要一步一步测试整个代码的子功能，然后再将这些子功能配合测试，最后则是用十二指神探测试输出的信号是否复合要求。

有快乐也有苦恼，第一次用MicroPython语言编写硬件，第一次用PIO类似汇编的功能，其特点也是非常鲜明，感受到了RP2040优秀的开发前景，也看到了许多前辈在各个平台上留下的开源项目，受益匪浅。
