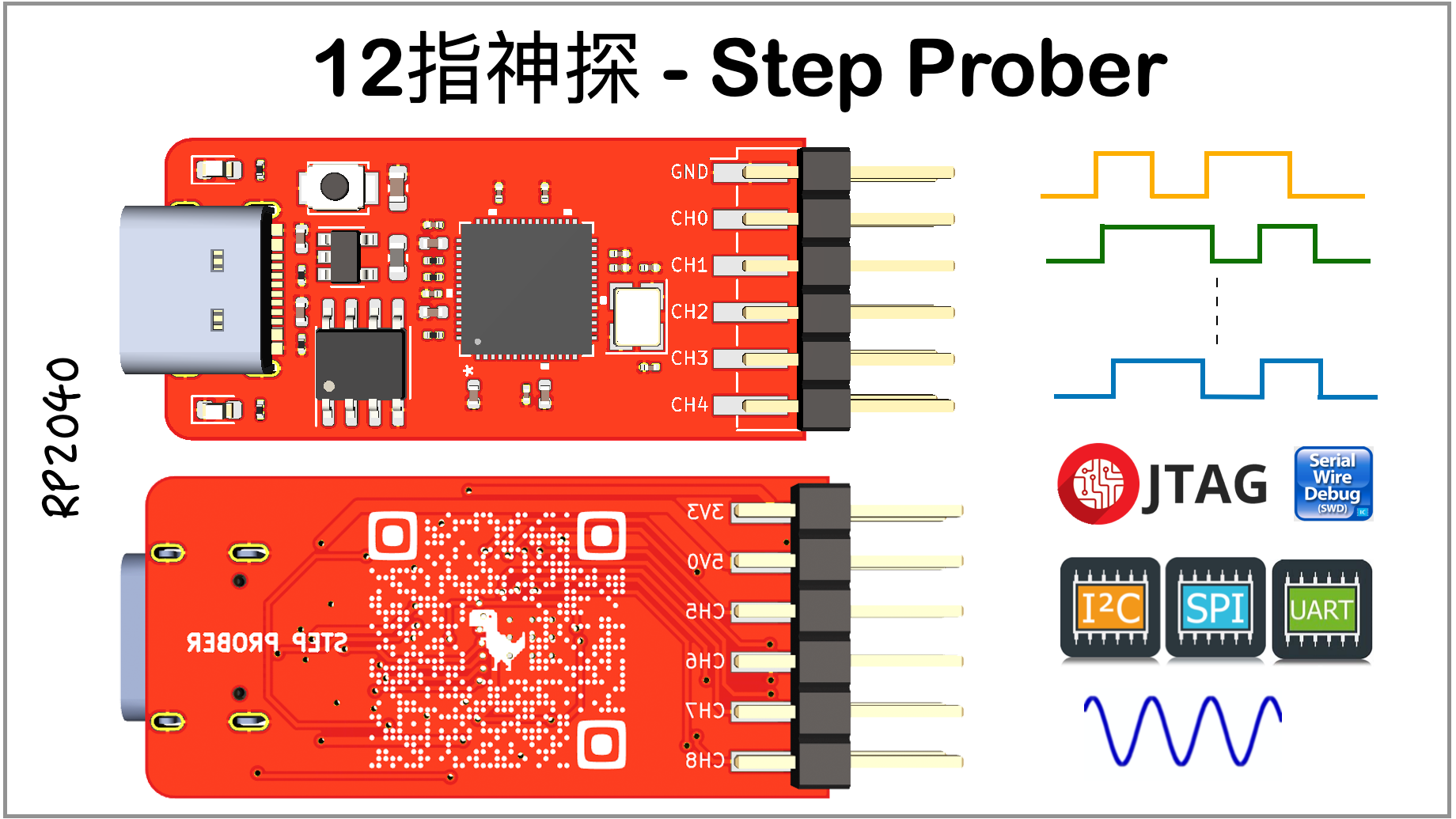

12指神探是一款基于树莓派RP2040制作的多功能硬件调试助手，它有12根引脚，提供了5V和3.3V的电压，其中有9根GPIO，功能灵活，通过搭配不同程序可以做成各种调试器。RP2040芯片具有双Arm Cortex M0+内核，默认运行的125MHz时钟超频到200MHz也可稳定运行，搭载的PIO功能使其可以生成各种常用或者自定义的协议，开发语言可以选择MicroPython或C/C++并且官方文档例程丰富，适用于初学者快速入门应用的同时也可开发出芯片极致性能。

在这里采用了12根管脚的方式，除去一个3.3V、一个5V的电源管脚、一个GND管脚，还有9根IO管脚（这个板上的CH0-CH8对应于RP2040的GPIO20-GPIO28），即便用于8bit的ADC、DAC也都可以，如果采用R-2R的DAC，驱动串行的OLED、LCD显示屏（即便带触摸）都应该没有问题，连接摄像头也可以。

本产品为带屏版的12指神探，它是在12指神探基础上，配备了一块240*240分辨率的LCD彩屏以及两个可程控按键和一个拨轮，丰富了人机交互功能，方便信息观察、界面切换等使用方式。此外还配备了白色外壳，精心设计的包装不仅使板卡日常使用时更加美观，也便于板卡的站立以及使用安全。

这个模块是通过Type C的USB接口提供供电、下载以及通信的功能，板上有5V转3.3V，最高支持800mA的电压变换器，在12根引脚上也将5V和3.3V引出，方便对其它外设板供电。

此产品还可以搭配一系列模拟套件，完成模拟相关测试：

主控芯片：采用树莓派Pico核心芯片RP2040

• 双Arm Cortex M0+内核，可以运行到133MHz
• 264KBSRAM，板卡上外扩2MBFlash
• 性能强大、高度灵活的可编程IO（PIO）可用于高速数字接口
• 拥有2个UART、2个SPI、2个I2C、16个PWM通道以及4路12位精度ADC
• 支持MicroPython、C、C++编程
• 拖拽UF2固件至U盘的方式烧录固件，方便快捷

板上功能

• TYPE-C接口用于供电和数据传输
• 一个boot按键用于进入boot模式
• 两个可程控按键和一个拨轮用于自定义功能
• 搭载240*240分辨率的LCD彩屏，通过SPI接口进行通信，控制器为常用的ST7789芯片，例程丰富便于开发
• 扩展接口包含5v、3.3v输出、GND。9个GPIO，可同时使能最多三个通道ADC

应用场景：

• 逻辑分析仪、daplink、电压电流表、
• 协议发生器、多功能控制切换
• DIY扩展板：信号发生器、高速数据采集、桌面天气时钟小组件、智能家居总控台

开发环境：

• Micropython：简单易学、资料丰富、例程繁多，适用于初学者快速上手及使用
• C/C++：语句效率更高，适合发挥RP2040更极致的性能
• Arduino：有适配RP2040芯片的扩展包，方便c语言上手开发

12指神探的管脚定义：

初学者软件、资料链接

1. Thonny软件：https://thonny.org/
2. Pulseview软件：https://sigrok.org/wiki/Downloads
3. 硬禾Github：https://github.com/EETree-git
4. 硬禾Gitee：https://gitee.com/EETree-git/
5. Mpy文档：https://docs.micropython.org/en/latest/
6. 树莓派官方文档：https://www.raspberrypi.com/documentation/microcontrollers/raspberry-pi-pico.html
7. 初学者流程图谱：https://www.eetree.cn/doc/2356
8. 游戏机平台：https://www.eetree.cn/platform/1103

任务思路参考：

• 用树莓派Pico/RP2040制作逻辑分析仪的资源
• 基于RP2040的多通道逻辑分析仪的使用方法分享
• 双通道示波器、单通道信号发生器、单通道PWM产生
