内容介绍

基于小脚丫 FPGA 核心板实现具有启动、停止、递增和清除功能的秒表

项目需求

作业题目

通过小脚丫 FPGA 核心板上的 2 个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

作业需求

使用七段显示器作为输出设备，在小脚丫 FPGA 核心板上创建一个 2 位数秒表。秒表应从 0.0 秒计数到 9.9 秒，然后翻转，计数值每 0.1 秒精确更新一次。
秒表使用四个按钮输入：开始、停止、增量和清除（重置）。
- 开始输入使秒表开始以 10Hz 时钟速率递增（即每 0.1 秒计数一次）；
- 停止输入使计数器停止递增，但使数码管显示当前计数器值；
- 每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间；
- 复位 / 清除输入强制计数器值为零。

需求分析

数码管显示： 使用小脚丫 FPGA 核心板上的七段数码管进行秒表数值的显示。

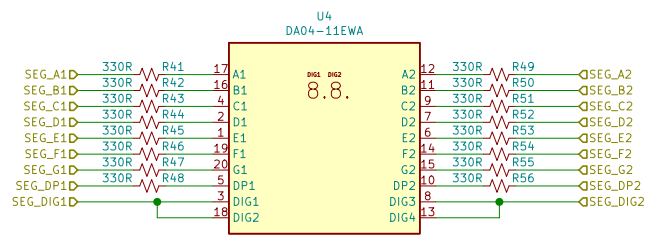

- 两个七段数码管原理图：
- 每个七段数码管有9个引脚连接在芯片引脚
- abcdefg七个数码led显示
- dp小数点
- dig背光
- dp控制引脚高电平有效，其他8个灯光控制引脚均为低电平有效。
按键输入： 利用核心板上的按钮作为输入，用于控制秒表的开始、停止、增量和清除功能。

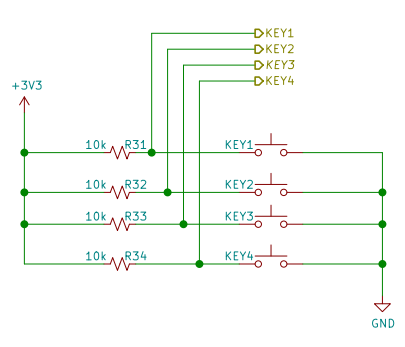

- 四个用户按键原理图
- 四个用户按键均为低电平有效。
软件需求
- 组合逻辑电路，使用译码器将十/二进制数转换为七段数码管显示。
- 时序逻辑电路
- - 分频器，时序逻辑电路的基本单元
  - 计数器，用于实现秒表自增功能
- 锁存器，保存按键下降沿（不知道这样是否合理）。

实现的方式

开发环境介绍

此次设计使用小脚丫社区提供的WebIDE，摆脱了Diamond专业软件的学习成本，快速入门verilog语言，验证数字电路设计。
GPT语言模型辅助设计：
- 虽然题目很简单，但是Verilog语言与C语言实现思想有一定的差距，所以选择大模型辅助
- AI辅助模块设计，比让它完成整个工程要做的漂亮。
- 大大缩短设计时间，提高开发效率

设计思路

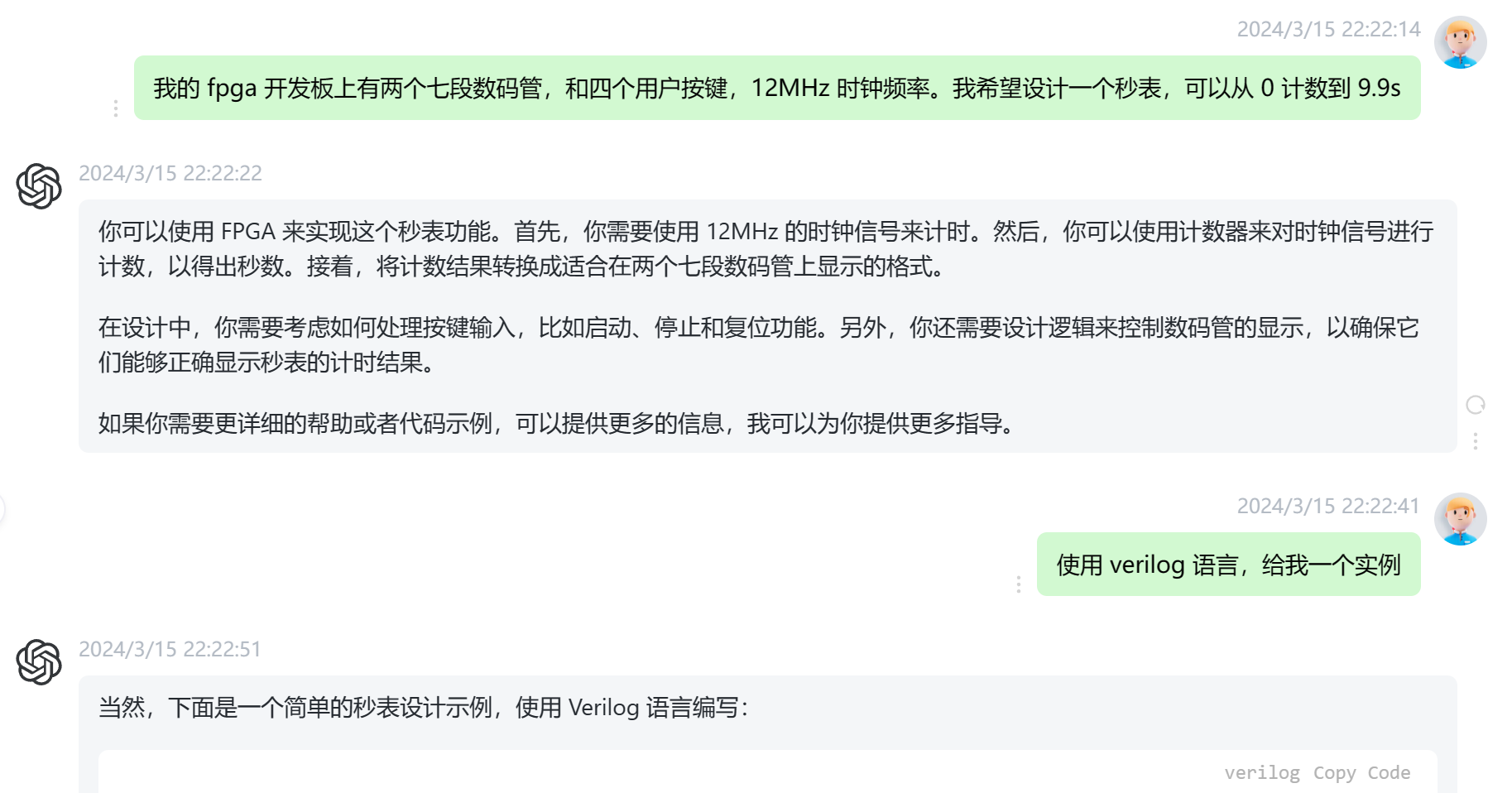

根据前文提到的软件需求，我们可以向GPT描述我们的题目要求，它会给我们一个简单的计数器框架。

module Stopwatch(
    input wire clk,
    input wire reset,
    input wire start_stop,
    output reg [6:0] seg1,
    output reg [6:0] seg2
);

reg [23:0] count = 0; // 24位计数器，以12MHz时钟频率计数

always @(posedge clk) begin
    if (reset) begin
        count <= 0;
    end else if (start_stop) begin
        count <= count + 1;
    end
end

always @(*) begin
    // 计算秒数
    reg [3:0] seconds_tens = count[23:20];
    reg [3:0] seconds_ones = count[19:16];
    reg [3:0] tenths = count[15:12];

    // 数码管显示逻辑
    case ({seconds_tens, seconds_ones})
        4'b0000: begin // 显示0
            seg1 = 7'b1000000;
        end
        // 其他数字类似地添加
        default: begin
            seg1 = 7'b1111111; // 显示空白
        end
    endcase

    case ({tenths})
        4'b0000: begin // 显示0
            seg2 = 7'b1000000;
        end
        // 其他数字类似地添加
        default: begin
            seg2 = 7'b1111111; // 显示空白
        end
    endcase
end

endmodule

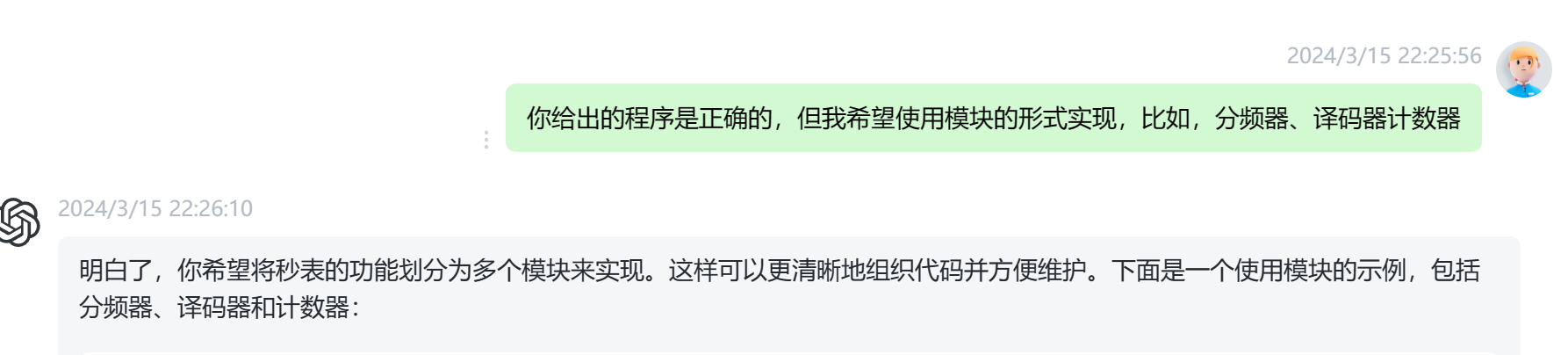

这段程序很乱，我们希望它是模块化设计，可以告诉AI，使用模块重构这部分代码。

module Divider( //分频器模块
    input wire clk,
    output reg divided_clk
);
reg [11:0] count = 0;

always @(posedge clk) begin
    if (count == 1200 - 1) begin // 12MHz时钟下的1200个周期为10Hz
        count <= 0;
        divided_clk <= ~divided_clk;
    end else begin
        count <= count + 1;
    end
end

endmodule

module Decoder( //译码器模块
    input wire [6:0] input, // 输入信号，用于表示要显示的数字
    output reg [6:0] output // 输出信号，用于控制数码管显示
);
always @(*) begin
    case (input)
        7'b0000000: output = 7'b1000000; // 数字0，对应的段选信号
        // 其他数字类似地添加
        default: output = 7'b1111111; // 显示空白
    endcase
end

endmodule

module Stopwatch(
    input wire clk, // 输入时钟信号
    input wire reset, // 复位信号
    input wire start_stop, // 开始/停止计数信号
    output reg [6:0] seg1, // 数码管1的段选信号
    output reg [6:0] seg2 // 数码管2的段选信号
);
wire divided_clk;
Divider div_inst(.clk(clk), .divided_clk(divided_clk)); // 实例化分频器模块
reg [6:0] count = 0; // 7位计数器，从0计数到99

always @(posedge divided_clk) begin
    if (reset) begin
        count <= 0; // 复位计数器
    end else if (start_stop && count != 100) begin
        count <= count + 1; // 开始/停止计数，同时限制计数范围在0到99之间
    end
end

reg [3:0] tens = count[6:3]; // 获取十位数值
reg [3:0] ones = count[2:0]; // 获取个位数值

Decoder dec1(.input(tens), .output(seg1)); // 实例化译码器模块，将十位数值传入并获取段选信号
Decoder dec2(.input(ones), .output(seg2)); // 实例化译码器模块，将个位数值传入并获取段选信号

endmodule

我并没有验证这段代码，但它和我想象的不太一样。
让GPT将计数器部分也独立为模块

module Counter(
    input wire clk, // 输入时钟信号
    output reg [6:0] counter // 输出计数值
);
reg [23:0] count = 0; // 24位计数器

always @(posedge clk) begin
    if (count == 10000000 - 1) begin // 10Hz时钟下的10000000个周期为1秒
        count <= 0;
        counter <= counter + 1; // 计数值加一
    end else begin
        count <= count + 1;
    end
end

endmodule

现在我们得到了三个模块Counter、Divider、Decoder。基本实现了简单计数器的框架。
回顾代码，发现译码器他没有给出详细的代码，我们可以把译码器的详细要去告诉GPT，并告知它是共阳极数码管
- （经过一番困难交流）重新生成的译码器模块

module SevenSegmentDecoder(
    input wire [3:0] digit,
    output reg [6:0] segment_output
);
always @(*) begin
    case (digit)
        4'b0000: segment_output = 7'b1000000; // 数字0
        4'b0001: segment_output = 7'b1111001; // 数字1
        4'b0010: segment_output = 7'b0100100; // 数字2
        4'b0011: segment_output = 7'b0110000; // 数字3
        4'b0100: segment_output = 7'b0011001; // 数字4
        4'b0101: segment_output = 7'b0010010; // 数字5
        4'b0110: segment_output = 7'b0000010; // 数字6
        4'b0111: segment_output = 7'b1111000; // 数字7
        4'b1000: segment_output = 7'b0000000; // 数字8
        4'b1001: segment_output = 7'b0010000; // 数字9
        default: segment_output = 7'b1111111; // 默认显示空白
    endcase
end

endmodule

将所得到的模块集成在顶层文件中，经过一番与GPT的交流（困难交流）我们得到下面的代码

module Stopwatch(
    input wire clk,
    input wire reset,
    input wire start_stop,
    output reg [6:0] segment_output_tens, segment_output_ones
);

reg divided_clk;
reg [3:0] counter;
reg [3:0] digit_tens, digit_ones; // 将 digit_tens 和 digit_ones 修改为内部信号

Divider div_inst(.clk(clk), .divided_clk(divided_clk));
Counter count_inst(.clk(divided_clk), .counter(counter)); // 实例化计数器模块
SevenSegmentDecoder decoder_tens(.digit(digit_tens), .segment_output(segment_output_tens)); // 十位数的七段数码管译码器模块实例化
SevenSegmentDecoder decoder_ones(.digit(digit_ones), .segment_output(segment_output_ones)); // 个位数的七段数码管译码器模块实例化

always @(*) begin
    if (reset) begin
        digit_tens <= 4'b0000; // 十位数初始化为0
        digit_ones <= 4'b0000; // 个位数初始化为0
    end else begin
        counter <= counter + 1; // 计数器递增
    end
end

endmodule

现在已经基本实现了部分的模块化，和简单的秒表功能
添加停止、开启、复位、增量按键，我们只需要对counter模块进行操作，当然这完全交给gpt完成。

功能框图

代码及说明

分频器

输入为12Mhz时钟信号
输出为10hz时钟信号

module divider_10hz(
    input clk,         // 时钟输入
    input rst,         // 异步复位信号
    output reg clk_out // 输出10hz时钟信号
);

parameter DIVIDE_BY = 12000000;
reg[31:0] counter = 0;

always @(posedge clk or negedge rst) begin
    if (!rst) begin
        counter <= 0;
        clk_out <= 0;
    end else if (counter == DIVIDE_BY/20 - 1) begin
        counter <= 0;
        clk_out <= ~clk_out;
    end else begin
        counter <= counter + 1;
    end
end

endmodule

计数器

大部分逻辑均在计数器中实现
输入时钟信号、rst、start、stop、inc按键信号
变量

reg [7:0] count_reg;    // 计数器寄存器
reg start_btn_prev;     // 前一个时刻的start_btn状态
reg inc_btn_prev;    // 保存增量按钮的前一个状态
reg stop_btn_prev;    // 保存增量按钮的前一个状态
reg counting;           // 计数控制信号

启动，停止信号通过检测下降沿给变量赋值。

// 检测下降沿来启动持续计数
if (start_btn_prev && !start_btn) begin
    counting <= 1;    // 激活持续计数
end
// 停止计数的下降沿检测
if (stop_btn_prev && !stop_btn) begin
    counting <= 0;    // 停止计数
end

增量信号

        // 检测inc_btn按钮的下降沿，无论计数是否已启动
        if (inc_btn_prev && !inc_btn) begin
            // 计数器增加逻辑
            if (count_reg == 99) begin
                count_reg <= 0; // 计数器溢出处理
            end else begin
                count_reg <= count_reg + 1; // 计数增加
            end

计数器自增

         // 如果已激活计数，则不断增加计数器的值
        end else if (counting) begin
            if (count_reg == 99) begin
                count_reg <= 0; // 计数器溢出处理
            end else begin
                count_reg <= count_reg + 1; // 普通计数增加
            end
        end

译码器

将得到的十位与个位数字转换为七段数码管对应的数字

module bin_to_seven_seg(
    input [3:0] bin,  // 4位二进制输入
    output reg [6:0] seg // 7段管输出，假设为共阴数码管
);

always @(*) begin
    case(bin)
        4'b0000: seg = 7'b1111110;  // 0
        4'b0001: seg = 7'b0110000;  // 1
        4'b0010: seg = 7'b1101101;  // 2
        4'b0011: seg = 7'b1111001;  // 3
        4'b0100: seg = 7'b0110011;  // 4
        4'b0101: seg = 7'b1011011;  // 5
        4'b0110: seg = 7'b1011111;  // 6
        4'b0111: seg = 7'b1110000;  // 7
        4'b1000: seg = 7'b1111111;  // 8
        4'b1001: seg = 7'b1111011;  // 9
        default: seg = 7'b0000000;  // 默认情况，全部熄灭
    endcase
end
endmodule

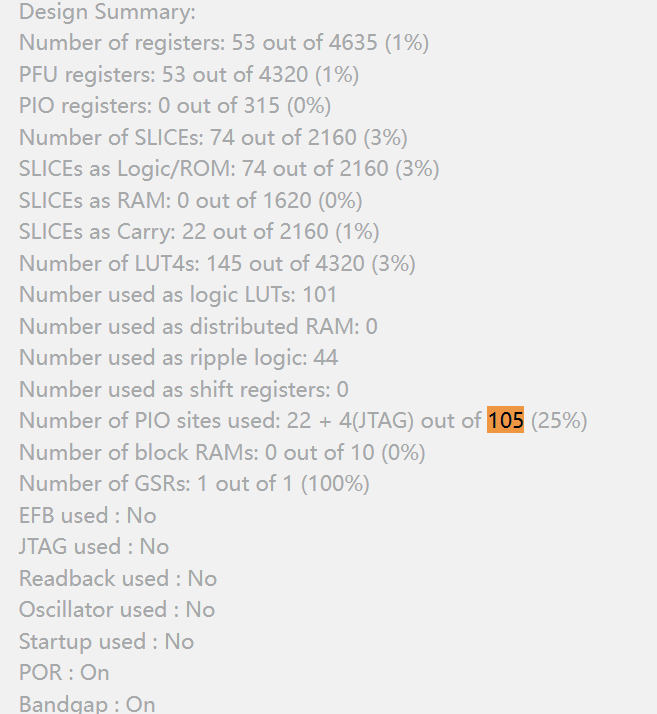

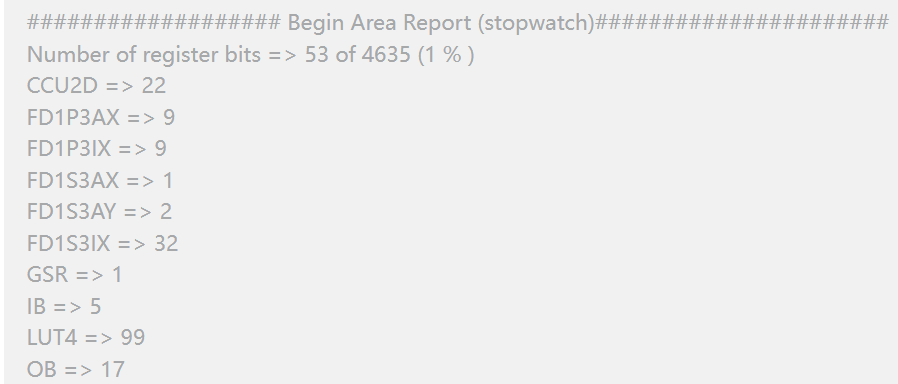

FPGA 的资源利用说明

寄存器利用率：
- 注册位的数量: 设计使用了 53 个寄存器位，总计有 4635 个注册位可用，这代表大概 1% 的利用率。
查找表 (LUT) 利用率：
- 设计使用了 145 个 LUT4，总计有 4320 个可用的 LUT4，约占 3% 的利用率。
IO 资源利用率：
- 设计使用了 22 个 IO 块加 4 个 JTAG 端口，总计有 105 个 IO 块（不含 JTAG 端口），约占 21% 的利用率。
Block RAM (BRAM) 资源利用率：
- 设计并没有使用 BRAM 资源，Lattice MachXO2 LCMXO2-4000HC FPGA 提供的 10 个 BRAM 块均未使用，利用率为 0%。
Slice 资源利用率：
- 设计使用了 74 个 Slice，而总共有 2160 个 Slice 可用，占用约 3% 的利用率。
其他资源：
- 使用了 1 个全局设定寄存器 (GSR)。
- 没有使用 PLL、DLL、高速时钟网络等资源。

总结

对verilog语言进行了复习，配和gpt辅助开发中并未出现太多的语法错误。
在使用GPT的辅助设计时，AI并不能完成整个项目的设计，在简单模块的设计中非常友好。
WEBIDE非常友好，节省了大量专业软件的学习时间。
设计中给出现对数据的除法运算出错的问题，由于对verilog语法不清楚，所以使用if else 循环来代替实现。
