1.项目需求

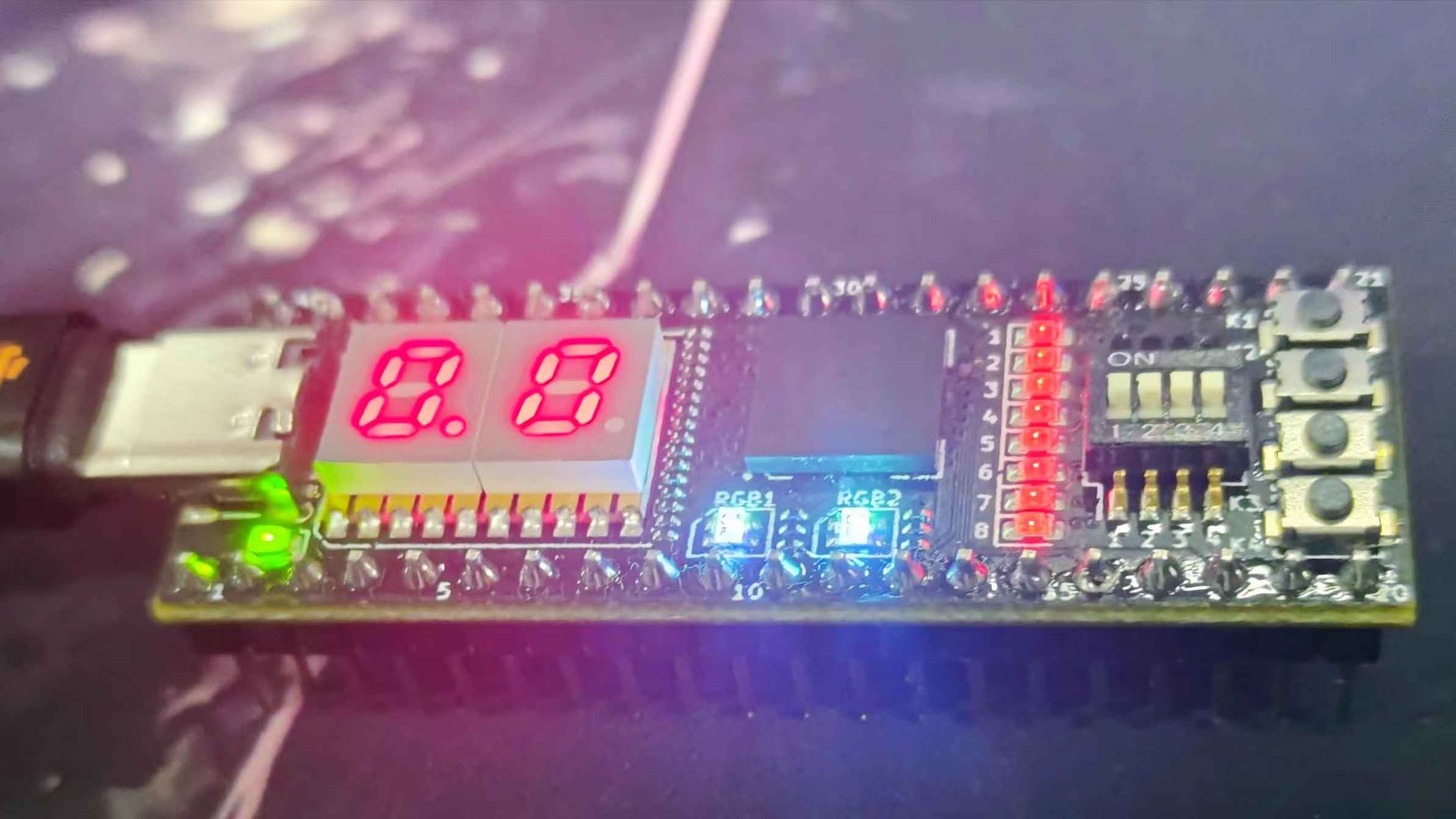

通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。

使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。 秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。

秒表使用四个按钮输入：开始、停止、增量和清除（重置）。 开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）； 停止输入使计数器停止递增，但使数码管显示当前计数器值； 每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间； 复位/清除输入强制计数器值为零。

2.需求分析

2.1 开始，停止，与计数器功能

通过对clk信号上升沿触发的计时器，每次到600000就让clk1h变为自身的相反数，再让clk1h去触发计时器模块。保证秒表以0.1Hz时钟速率递增。定义变量start_flag，通过start_flag的数值判定秒表当前的工作状态，而开始与停止按钮负责改变start_flag的数值。由clk1h驱动的计数模块通过对star_flag的判定来决定秒表的工作状态。

2.2 增量功能

判断是否摁下add_one按钮，然后在编辑个位数，十位数的功能中改变数值。并且保证无论摁下add_one按键的时间多长，都只会改变一次数值。

2.3 复位功能

将数值置0。

3.实现的方式

3.1 开始，停止按钮

检测按钮是否被摁下，并改变start_flag的数值。

3.2 计时功能

若start_flag == 1，改变cnt_shi,cnt_ge，并执行进位加法。判断cnt_ge == 9时进位，若cnt_shi,cnt_ge均等于9时全部归0。

3.3 增量按钮

保证无论摁下增量按钮多长时间都只会判断为一次摁下，故设置add_one_signal,add_one_signal2，add_one_signal为立即执行一次增加数字，add_one_signal2为当前一直处于按钮摁下的情况。就可以通过add_one_signal2==1，add_one_signal == 0，来判断是否处于按钮摁下且已经增量过的情况，规避摁下增量按钮之后不会只增量一次的情形。

3.4 复位按钮

检测按钮是否被摁下，并改变cnt_ge,cnt_shi的数值，置0。

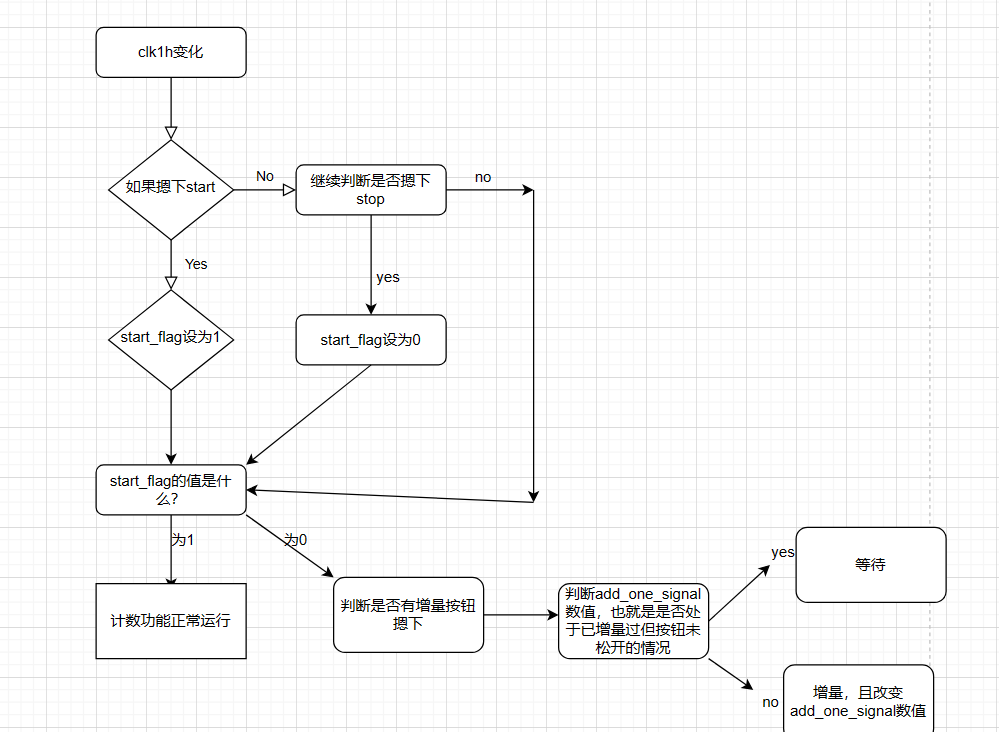

4.功能框图

5.代码

module watch (
    clk,          // Clock Signal
    start,      //start button
    stop,       //stop button
    add_one,    //incremental button
    rst,        // clear button
    display_ones,
    display_tens  // digital tube display
);

    input 	clk,rst,start,stop;
    input wire add_one;
    output 	[8:0]	display_ones;
    output  [8:0]   display_tens;

    reg         clk1h;  //big time counter
    reg         [27:0]clk_end; //small time counter
    reg   		[6:0]   seg		[9:0];
    reg			[3:0]	cnt_ge = 0;      //single-digit
	reg			[3:0]	cnt_shi = 0;     //decimal fraction
	reg         start_flag = 0;     //if == 0 stop ==1 start
	reg         add_one_signal = 0;     //add_one is pressed signal
	reg         add_one_signal2 = 0;
	reg         add_one_counter;    //Prevents unwanted changes in value due to continuous button presses.made a counter to use
	parameter CLOCK = 600000 - 1;

	initial
	begin
		seg[0] = 7'h3f;	   //  0
		seg[1] = 7'h06;	   //  1
		seg[2] = 7'h5b;	   //  2
		seg[3] = 7'h4f;	   //  3
		seg[4] = 7'h66;	   //  4
		seg[5] = 7'h6d;	   //  5
		seg[6] = 7'h7d;	   //  6
		seg[7] = 7'h07;	   //  7
		seg[8] = 7'h7f;	   //  8
		seg[9] = 7'h6f;	   //  9
		start_flag = 0;
		cnt_ge = 0;
		cnt_shi = 0;
		clk_end = 0;
		clk1h = 0;
		add_one_signal = 0;
		add_one_signal2 = 0; //if == 1,add_one has been pressed for a long time
		add_one_counter = 0;
	end


	always @ (posedge clk) begin  //Counts every 0.1 seconds
    if (clk_end == CLOCK)begin
        clk1h <= ~clk1h;
        clk_end <= 0;
        end
    else
        clk_end <= clk_end + 1;
    end


			always @ (posedge clk1h or negedge rst or negedge start or negedge stop) begin
    if (!start == 1) begin // star or stop,change start_flag
        start_flag <= 1;
        end
    else if (!stop == 1) begin
        start_flag <= 0;
        end
    else if (!rst == 1) begin //rst has been pressed , set counter 0
        cnt_ge <= 0;
        cnt_shi <= 0;
        start_flag <= 0;
        end
    else if (cnt_shi[3:0] == 4'd9 & cnt_ge[3:0] == 4'd9 & start_flag ==1) begin //Timer is functioning properly，this is Realisation of timekeeping functions
        cnt_ge <= 0;
        cnt_shi <= 0;
        end
    else if (cnt_ge[3:0] == 4'd9 & start_flag == 1) begin //implementation of the rounding system
        cnt_shi <= cnt_shi + 1;
        cnt_ge <= 0;
        end
    else if (start_flag == 1) begin
        cnt_ge <= cnt_ge + 1;
        end
    else if (cnt_shi[3:0] == 4'd9 & cnt_ge[3:0] == 4'd9 & start_flag ==0 & add_one == 0 & add_one_signal == 0) begin //Implementing Incremental Functions
        cnt_ge <= 0;
        cnt_shi <= 0;
        add_one_signal <= 1;
        end
    else if (cnt_ge[3:0] == 4'd9 & start_flag == 0 & add_one == 0 & add_one_signal == 0) begin // use add_one_signal，Avoid repeated increases
        cnt_shi <= cnt_shi + 1;
        cnt_ge <= 0;
        add_one_signal <= 1;
        end
    else if (start_flag == 0 & add_one == 0 & add_one_signal == 0) begin // if add_one_signal == 1,avoid repeated again
        cnt_ge <= cnt_ge + 1;
        add_one_signal <= 1;
        end
    else if (start_flag == 0 & add_one_signal == 1 & add_one == 1)begin // if add_one_signal == 1 and do not press add_one button,set signal 0
        add_one_signal <= 0;
    end
end

assign display_ones[8:0] = {2'b00,seg[cnt_ge]}; //digital tube display

assign display_tens[8:0] = {2'b01,seg[cnt_shi]};



endmodule

主要功能代码段解释与说明：

1：设置变量start_flag，摁下start按钮变为1，摁下stop按钮变成0，计数模块中必须在start==1的时候才会运行。

2：通过计数器实现clk1h，实现分频。

3：通过add_one按钮情况与add_one_signal实现增量功能，当add_one_signal == 0时，若按钮被摁下，进行一次数值增加，并将add_one_signal置1，当add_one_signal==1且按钮被摁下不会增加，当add_one_signal == 1时，按钮松开，则将add_one_signal置0.

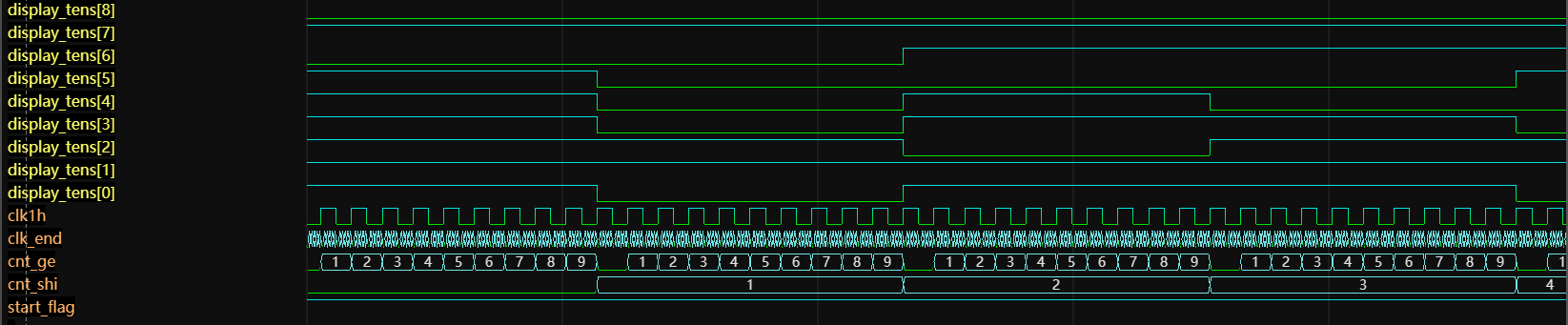

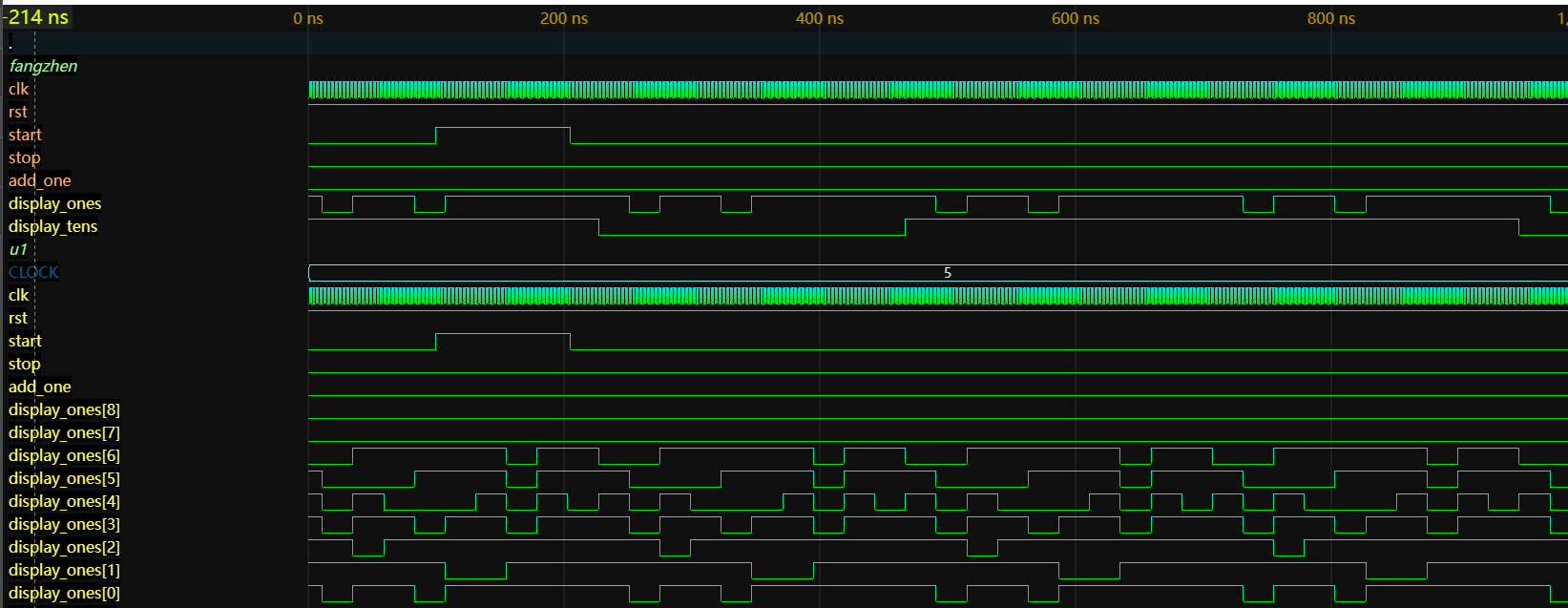

6.仿真波形图

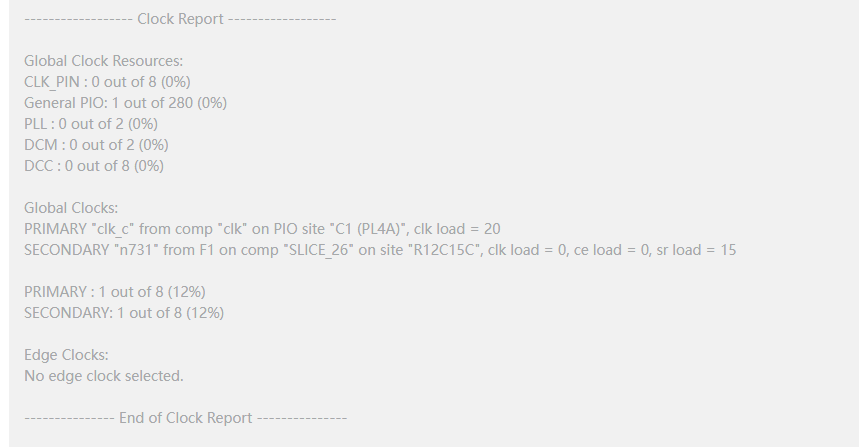

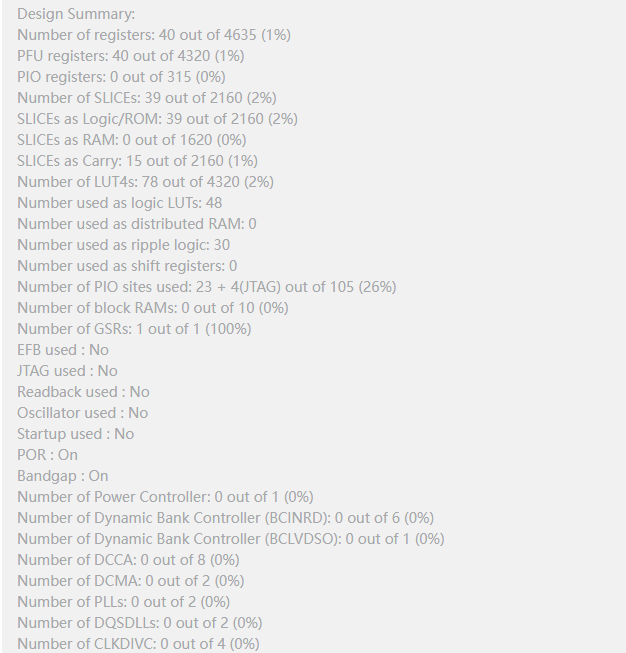

7.FPGA资源利用说明
