本次任务完成任务一：通过按键扩展功能，分为按键点击（快速点击），短按（大于1秒），长按（大于5秒）用来控制板上LED显示。同时外接串口模块打印信息（包括按键信息，电位计信息）

首先进行思路分析，本次任务主要是完成按键检测、LED灯控制、串口和ADC。

按键和单片机引脚相关，一般使用引脚的输入模式。本次任务按键检测还分为点击、短按和长按三种模式。实现方法有两种，第一是检测到按键按下后开始延时计数，延时采用软件延时的方法取10MS计数值加一。等待按键松开后，通过判断计数值的大小就可以区分点击、短按和长按的区别。第二种是，按键按下后打开定时计数器，通过定时器来统计计数值，松开按键后关闭定时器。将定时器和计数值计算后判断按键按下的时长来区分点击、短按和长按。这两种方法都可以实现，第一种软件延时不太精确但是代码编写比较简单容易，适用于普通场景。第二种定时器可以实现精确计时，但是在代码组织方面比较复杂一点，适用于高精度场景。

本设计中用到的第一种软件延时方法。代码如下：

if (SWITCH_S1_PORT == LOW)
        {
            __delay_ms(5);
            if (SWITCH_S1_PORT == LOW)
            {

                LED_D4_LAT = 0;
                LED_D5_LAT = 0;
                LED_D6_LAT = 0;
            }
            while(SWITCH_S1_PORT == LOW)
            {
                __delay_ms(10);
                i++;
            }
            if(i<=90)
            {
                LED_D4_LAT = 1;
                LED_D5_LAT = 0;
                LED_D6_LAT = 0;
                printf(" Click \n\r");
            }
            else if((i>100)&&(i<500))
            {
                LED_D4_LAT = 0;
                LED_D5_LAT = 1;
                LED_D6_LAT = 0;
                printf("Short press\n\r");
            }
            else if(i>=500)
            {
                LED_D4_LAT = 0;
                LED_D5_LAT = 0;
                LED_D6_LAT = 1;
                printf("Long press \n\r");
            }
            i=0;
            TMR1IF = 0;
            TMR1_Reload();
            TMR1_StartTimer();
        }

在按键检测中必不可少的按键消抖和松手检测，在按键计数值i判断完成后对计数值进行清零。

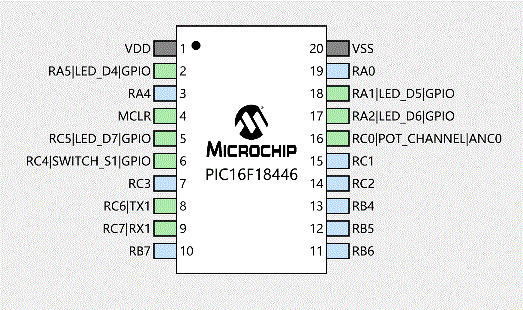

图1-1 引脚图

如图1-1所示，按键引脚为RC4

点击（Click）指示灯LED4为RA5

短按（Short press）指示灯LED5为RA1

长按（Long press）指示灯LED6为RA2

USART的TX1引脚为RC6，波特率为9600

使用USART打印出电位计的信息，代码如下：

if(!TMR1_HasOverflowOccured())
        {
            TMR1IF = 0;
            TMR1_Reload();
            tt++;
            if(tt==5000)
            {
                tt=0;
                adcResult = ADCC_GetSingleConversion(POT_CHANNEL) >> 12;
                printf("ADCResult: %d \n\r", ADRES >> 4);
            }
        }

心得体会：这次是使用的MPLAB开发软件，这款软件可以灵活安装MCC插件，便捷开发过程。使用的板卡是一款8位单片机，板卡设计具有多种接口可以灵活的验证方案非常方便，扩展性也很强。总体来说还是一款非常不错的单片机和使用体验。
