本期Funpack活动选用的板卡：

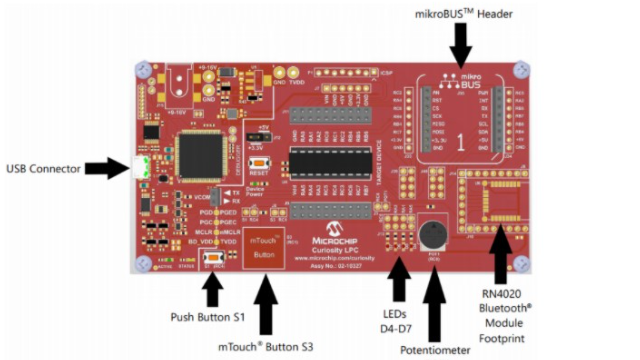

Microchip的8位PIC MCU开发板DM164137，其芯片为PIC16F18446。

本期任务：

通过按键扩展功能，分为按键点击（快速点击），短按（大于1秒），长按（大于3秒）用来控制板上LED显示。同时外接串口模块打印信息（包括按键信息，电位计信息）

设计思路：通过利用__delay_ms()函数来实现对按键时间的计算，再通过if条件语句对时间进行判断并控制LED灯执行相应的功能。通过arduino软件和arduinoUno开发板来实现对串口信息的打印。

实现的功能：

按键点击（快速点击）：D5、D6、D7全灯亮一下后熄灭。

短按（1~3秒）：D5、D6、D7流水灯三次后熄灭。

长按（大于3秒）：D5、D6、D7间隔一秒闪烁两次熄灭。

MCC配置：

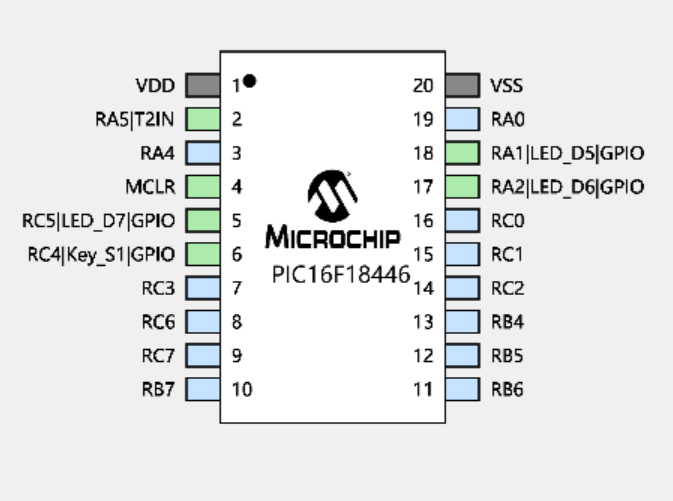

引脚分配：

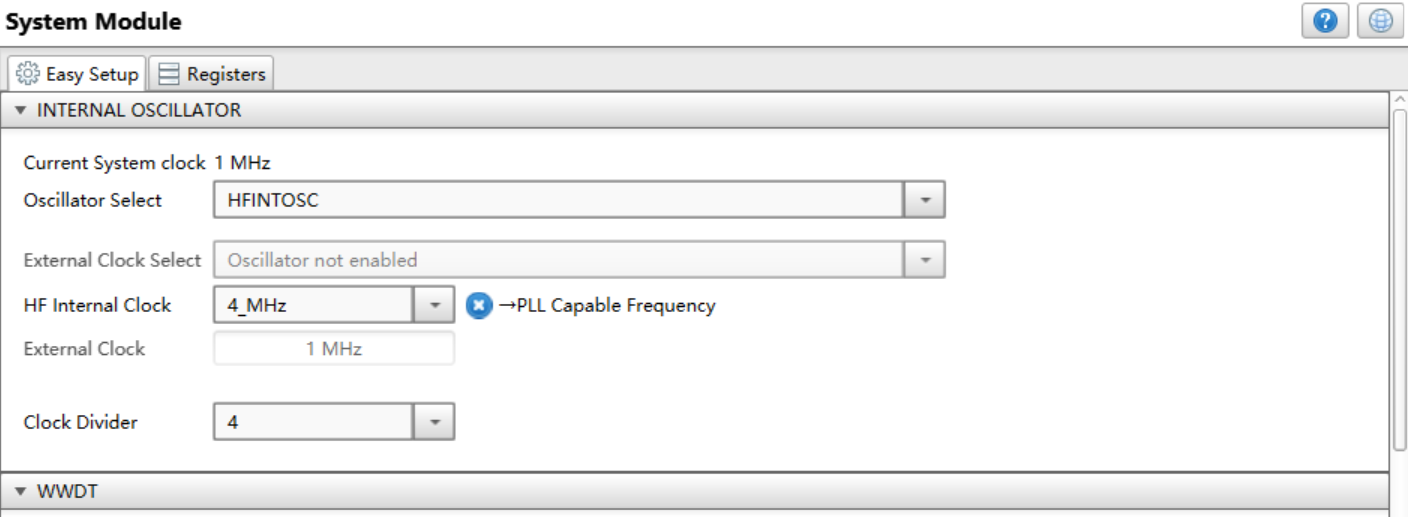

System module配置：

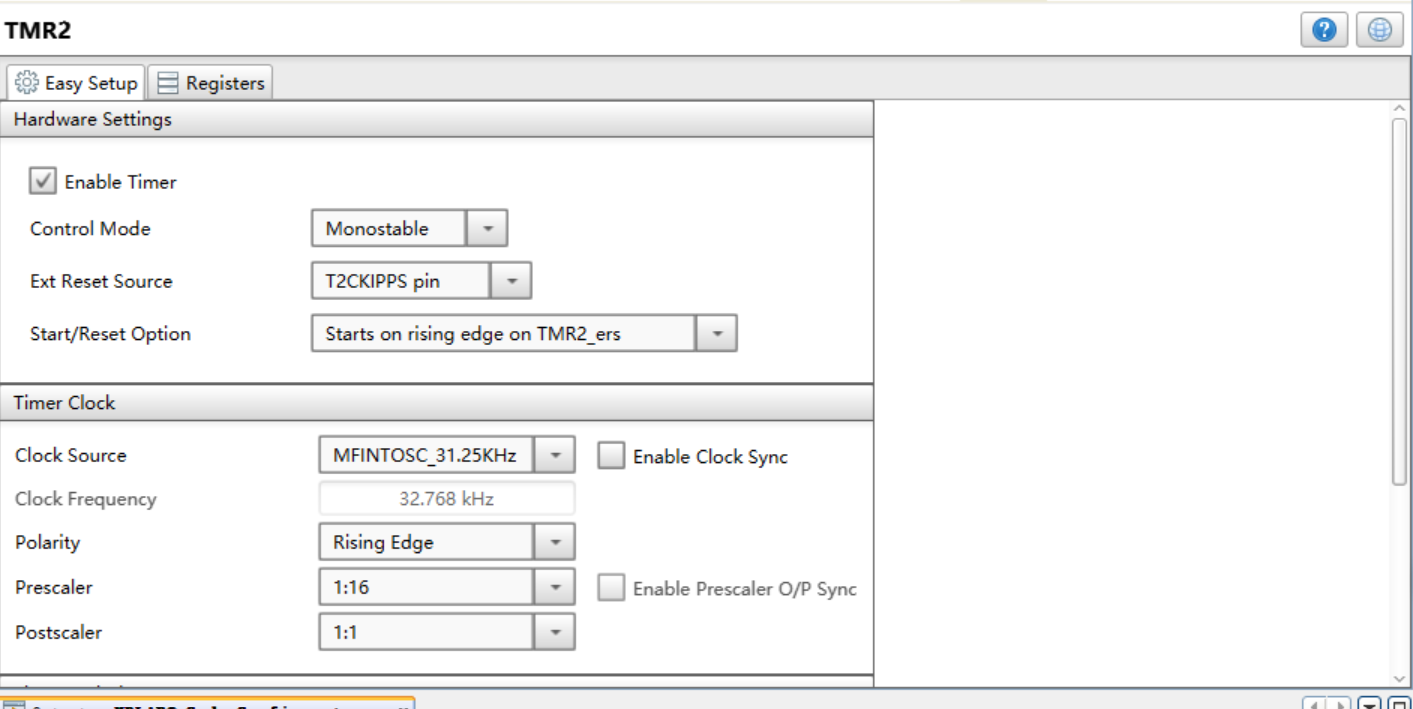

TMR2配置：

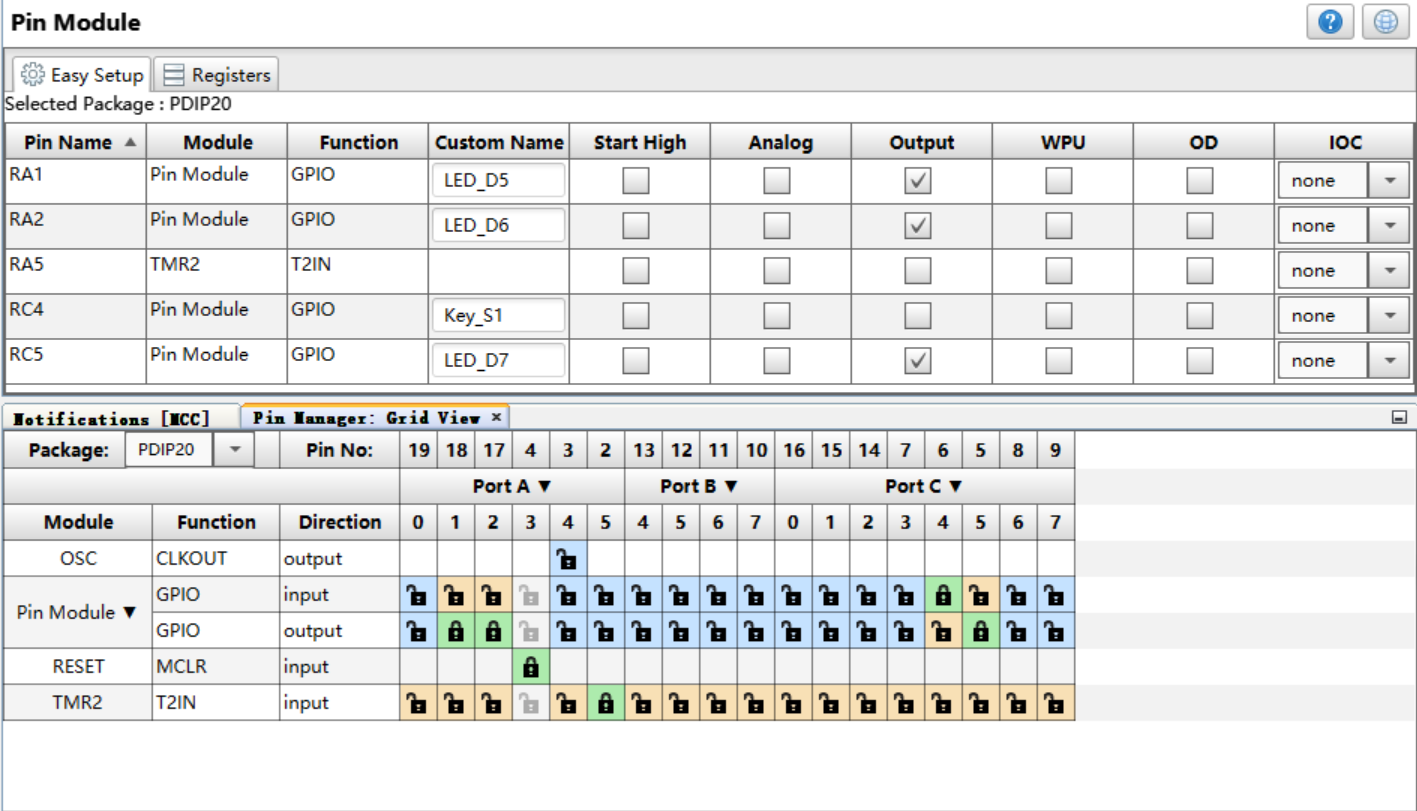

Pin Module配置

MPLAB主要代码：

#include "mcc_generated_files/mcc.h"
void all_high(void)
{
    LED_D5_SetHigh();
    LED_D6_SetHigh();
    LED_D7_SetHigh();
}
void all_low(void)
{
    LED_D5_SetLow();
    LED_D6_SetLow();
    LED_D7_SetLow();
}
void D5_blink(void)
{
    LED_D5_SetHigh();
    __delay_ms(500);
    LED_D5_SetLow();
    __delay_ms(500);
}
void D6_blink(void)
{
    LED_D6_SetHigh();
    __delay_ms(500);
    LED_D6_SetLow();
    __delay_ms(500);
}
void D7_blink(void)
{
    LED_D7_SetHigh();
    __delay_ms(500);
    LED_D7_SetLow();
    __delay_ms(500);
}
void run_water_lamp(void)
{
       D5_blink();
       D6_blink();
       D7_blink();
}

int t=0,k,Value;
void main(void)
{
    SYSTEM_Initialize();
    while (1)
    {
       if(!Key_S1_GetValue())
        { __delay_ms(10);
         while(!Key_S1_GetValue())
           {
              __delay_ms(100);
              t++;
            }
       }
       else
       {
          if(t>0&&t<=10)
              {
                all_high();
                __delay_ms(500);
                all_low();
                t=0;
              }
          else if(t>10&&t<=30)
              {
                 for(k=1;k<=3;k++)
                  { run_water_lamp(); }
                all_low();
                t=0;
              }
          else if (t>30)
              {
                 all_high();
                 __delay_ms(1000);
                 all_low();
                 __delay_ms(1000);
                 all_high();
                 __delay_ms(1000);
                 all_low();
                 t=0;
              }
          else
            { all_low(); }
       }
    }
}

arduino代码：

void setup() {
pinMode(A0,INPUT);//RC0
pinMode(A2,INPUT);//LED2 RA1
pinMode(A3,INPUT);//LED3 RA2
pinMode(A4,INPUT);//LED4 RC5
Serial.begin(9600);
}

void loop()
{
Serial.print("Volt=");
Serial.println(analogRead(A1));
Serial.print("LED_D5=");
Serial.println(analogRead(A2));
Serial.print("LED_D6=");
Serial.println(analogRead(A3));
Serial.print("LED_D7=");
Serial.println(analogRead(A4));
delay(500);
}

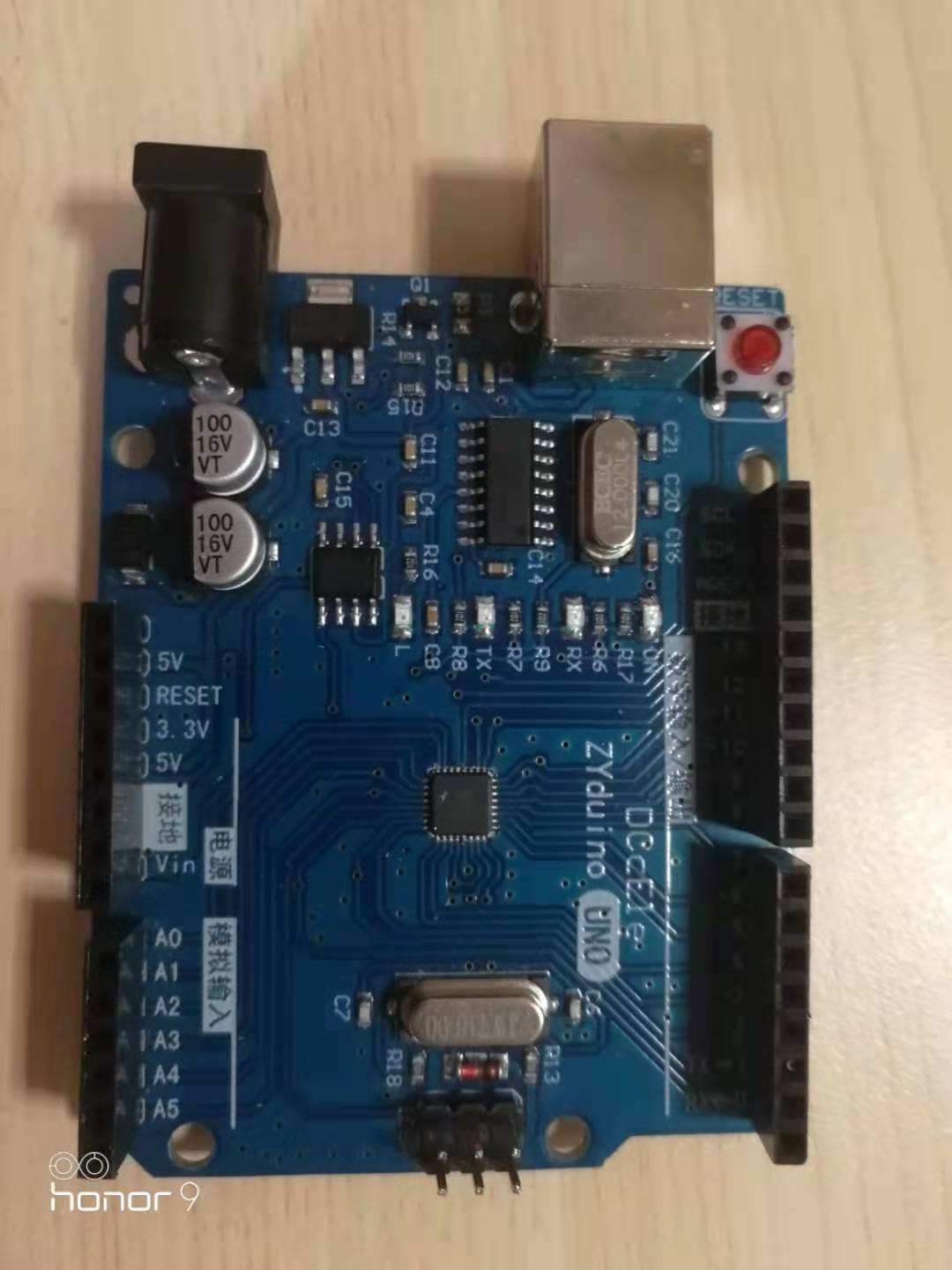

串口使用的开发板（arduinoUno开发板）：

心得体会：万事开头难，第一次接触单片机感觉还是挺难的，从什么也不懂到渐渐了解单片机和学习相应的编程软件编程，再到设计功能和编写程序并不断调试，到最后实现功能是一个很有意义的过程。这次活动不仅让我学习到了更多的知识，还让我对单片机产生了浓厚的兴趣。最后真诚感谢硬禾学堂以及得捷电子提供了这次学习活动。
