2024寒假练-基于小脚丫FPGA实现秒表

内容介绍

任务要求：

通过小脚丫FPGA核心板上的2个数码管和轻触按键制作一个秒表，通过按键来控制秒表的功能，并在数码管上显示数值。
使用七段显示器作为输出设备，在小脚丫FPGA核心板上创建一个2位数秒表。秒表应从 0.0 秒计数到 9.9秒，然后翻转，计数值每0.1秒精确更新一次。
秒表使用三个按钮输入：开始、停止、增量和清除（重置）。开始输入使秒表开始以10Hz时钟速率递增（即每0.1秒计数一次）；停止输入使计数器停止递增，但使数码管显示当前计数器值；每次按下按钮时，增量输入都会导致显示值增加一次，无论按住增量按钮多长时间；复位/清除输入强制计数器值为零。

硬件介绍：

该项目使用硬件平台为：基于Lattice MXO2的小脚YFPGA核心板 - Type C接口。

系统框图如下：

3 完成的功能及资源占用情况：

3.1 完成的功能：

首先，上电后数码管显示值为0.0，并在点击“开始”按键之前保持0.0。
按下“开始”按键后，秒表开始以10Hz时钟速率递增，每次递增0.1s，当计时到9.9时，会翻转回0.0重新开始计时。
按下“停止”按键时，秒表停止计时并锁定在当前时间，此时点击“增量”按键可使计时值增加0.1，同样当计时超过9.9时，会翻转回0.0重新开始计时。
在自动计时或者停止计时的状态下，按下“清零”按键，秒表将清零显示0.0，并锁定在0.0，等待再次按下“开始”按键或“增量”按键。

3.2 资源占用情况：

Design Summary:
Number of registers: 64 out of 4635 (1%)
PFU registers: 64 out of 4320 (1%)
PIO registers: 0 out of 315 (0%)
Number of SLICEs: 50 out of 2160 (2%)
SLICEs as Logic/ROM: 50 out of 2160 (2%)
SLICEs as RAM: 0 out of 1620 (0%)
SLICEs as Carry: 21 out of 2160 (1%)
Number of LUT4s: 99 out of 4320 (2%)
Number used as logic LUTs: 57
Number used as distributed RAM: 0
Number used as ripple logic: 42
Number used as shift registers: 0
Number of PIO sites used: 23 + 4(JTAG) out of 105 (26%)
Number of block RAMs: 0 out of 10 (0%)
Number of GSRs: 1 out of 1 (100%)
EFB used : No
JTAG used : No
Readback used : No
Oscillator used : No
Startup used : No
POR : On
Bandgap : On
Number of Power Controller: 0 out of 1 (0%)
Number of Dynamic Bank Controller (BCINRD): 0 out of 6 (0%)
Number of Dynamic Bank Controller (BCLVDSO): 0 out of 1 (0%)
Number of DCCA: 0 out of 8 (0%)
Number of DCMA: 0 out of 2 (0%)
Number of PLLs: 0 out of 2 (0%)
Number of DQSDLLs: 0 out of 2 (0%)
Number of CLKDIVC: 0 out of 4 (0%)
Number of ECLKSYNCA: 0 out of 4 (0%)
Number of ECLKBRIDGECS: 0 out of 2 (0%)

4 实现思路：

1、核心部分的计时部分，需要以10Hz的频率工作，故首先需要将系统时钟12MHz进行分频处理以得到10Hz的时钟信号；

2、控制秒表开始和停止计时部分可以采取一个标志位，通过标志位判断当前处于暂停状态还是继续状态；

3、由于需要将计时数值显示在数码管上，故需要构建一个数码管驱动模块，将计时时的BCD码值转换成数码管显示的段码值；

4、“增量”按键的需求为无论按住增量按钮多长时间都只会增加一次，所以需要为其编写按键消抖代码。

5 实现过程：

5.1 程序架构图：

主模块stopwatch9_9.v负责对按键的检测、时钟分频和计时功能的实现；
副模块digital_tube_drive.v负责将计时的BCD码值转换成数码管显示段码值。
副模块debounce.v负责按键消抖；

5.2 主模块stopwatch9_9.v：

首先定义一系列输入和输出的引脚分别为：clk（时钟信号输入）、key_start（开始按键输入）、key_stop（停止按键输入）、key_add（增量按键的输入）、key_rst（复位/清零按键的输入）、seg1（数码管1段码输出）、seg1_dig（数码管1公共端输出）、seg2（数码管2段码输出）、seg2_dig（数码管2公共端输出）。

input   wire    clk;
input   wire    key_start;
input   wire    key_stop;
input   wire    key_add;
input   wire    key_rst;
output  [7:0]   seg1;
output         seg1_dig;
output  [7:0]   seg2;
output         seg2_dig;

然后是获得10Hz的时钟信号，对于系统时钟12MHz的情况下，当计数到927C0H时将产生10Hz频率的寄存器进行取反，即可得到需要的时钟信号。

定义一个常量存储计数的最大值：

parameter COUNT_MAX = 20'h927C0;

927C0H转换成二进制后的长度是20位，下面分别定义clk_10作为产生10Hz频率的计数器，以及clk_10_out作为10Hz频率输出寄存器：

reg [19:0] clk_10;
reg         clk_10_out = 1'b0;

然后在always块中执行产生10Hz时钟频率的代码：

always @(posedge clk) begin
    if(clk_10 == COUNT_MAX) begin
        clk_10 <= 20'd0;
        clk_10_out = ~clk_10_out;
    end
    else begin
        clk_10 <= clk_10 + 1'b1;
    end
end

然后是按键检测的部分，这里定义start_flag用于判断当前是处于自动计时模式还是暂停模式，其为1表示处于自动计时模式，为0表示处于暂停模式，上电复位后默认为暂停模式：

reg start_flag = 1'b0;
always @(negedge key_start, negedge key_stop, negedge key_rst) begin
    if(!key_rst) begin
        start_flag <= 1'b0;
    end
    else if(!key_stop) begin
        start_flag <= 1'b0;
    end
    else if(!key_start) begin
        start_flag <= 1'b1;
    end
    else begin
        start_flag <= start_flag;
    end
end

然后是整个项目的核心，秒表的计时部分功能实现，这里有两个位宽为4的寄存器time1和time2，以及一个时钟信号counter_clk。时钟信号counter_clk根据start_flag的值不同分别选择使用clk_10_out计时或key_add_out计时。

在always块中，根据counter_clk和key_rst信号的状态进行操作。如果key_rst为低电平，即按下了复位按键，就将time1和time2清零。否则，当time2计数达到9时，将其清零并检查time1，如果time1也达到9，则将其清零，否则将其递增。如果time2未达到9，则递增time2。整个逻辑实现了time1作为计时的低位，time2作为计时的高位，两者组合达到了0到99的计数。

reg [3:0]   time1;
reg [3:0]   time2;
wire        counter_clk;
assign counter_clk = start_flag ? clk_10_out : !key_add_out;
always @(posedge counter_clk, negedge key_rst)
begin
    if(!key_rst) begin
        time1 <= 4'd0;
        time2 <= 4'd0;
    end
    else begin
        if(time2 == 9) begin
            time2 <= 4'd0;
            if(time1 == 9)
                time1 <= 4'd0;
            else
                time1 <= time1 + 1'b1;
        end
        else
            time2 <= time2 + 1'b1;
    end
end

5.3 副模块digital_tube_drive.v：

该模块接收一个4位BCD码输入和一个小数点输入，输出控制数码管的段输出和公共端输出。

数码管的段输出值根据输入的BCD数字进行更新，在always块中使用case语句对所有可能的输入进行了处理，并将相应的段输出值赋给seg_out_val寄存器。

由于使用的核心板上的数码管为共阴极数码管，所以公共端输出被固定为低电平，小数点的输出直接由输入dp控制。

module digital_tube_drive(
    input       [3:0]   bcd_num , // 输入的BCD数字
    input               dp      , // 小数点
    output wire [7:0]   seg_out , // 数码管段输出
    output wire         seg_dig   // 数码管公共端输出
);
reg             [6:0]   seg_out_val; // 数码管段输出值
assign seg_dig = 1'b0; // 数码管公共端输出为低电平
assign seg_out[0] = dp; // 小数点输出
assign seg_out[7:1] = seg_out_val; // 数码管段输出
always @ (bcd_num) // 根据输入的BCD数字更新数码管段输出值
begin
    case (bcd_num)
        4'd0:  seg_out_val <= 7'b111_1110; // 数字0
        4'd1:  seg_out_val <= 7'b011_0000; // 数字1
        4'd2:  seg_out_val <= 7'b110_1101; // 数字2
        4'd3:  seg_out_val <= 7'b111_1001; // 数字3
        4'd4:  seg_out_val <= 7'b011_0011; // 数字4
        4'd5:  seg_out_val <= 7'b101_1011; // 数字5
        4'd6:  seg_out_val <= 7'b101_1111; // 数字6
        4'd7:  seg_out_val <= 7'b111_0000; // 数字7
        4'd8:  seg_out_val <= 7'b111_1111; // 数字8
        4'd9:  seg_out_val <= 7'b111_1011; // 数字9
        4'd10: seg_out_val <= 7'b111_0111; // 字母A
        4'd11: seg_out_val <= 7'b001_1111; // 字母b
        4'd12: seg_out_val <= 7'b100_1111; // 字母C
        4'd13: seg_out_val <= 7'b011_1101; // 字母d
        4'd14: seg_out_val <= 7'b100_1111; // 字母E
        4'd15: seg_out_val <= 7'b100_0111; // 字母F
    endcase
end
endmodule

5.4 副模块debounce.v：

按键消抖内容参考了电子森林的代码，网址如下：

按键消抖： https://www.eetree.cn/wiki/7._%E6%8C%89%E9%94%AE%E6%B6%88%E6%8A%96

这个按键消抖模块十分强大，调用时可自定义按键个数，仅例化一个模块即可实现多个按键的消抖操作。

6.模块仿真

6.1 主模块stopwatch9_9.v：

在正常计数期间，可以看到time1和time2按照预期的功能依次进行递增；

这里可以分别看到，当key_stop按下后，time1和time2停止递增，counter_clk改为由key_add决定，key_add每按下一次，time2的值加1，同时在后面key_rst按下后，time1和time2全部清零，并在接下来的key_start按下时重新开始计数。

由此，整个主模块工作正常。

6.2 副模块digital_tube_drive.v：

可以看出，在bcd_num依次为不同值时，seg_out_val都为对应的共阴数码管的段码值，成功实现了将BCD码译码为数码管的段码值。

6.3 副模块debounce.v：

该模块取自电子森林的代码，进行仿真时也看到了在抖动期间的低电平都被消除了，只有低电平持续一定时间的状态才判断为有效状态，key_pulse才进行输出。

7.AI大模型的使用

7.1 副模块digital_tube_drive.v：

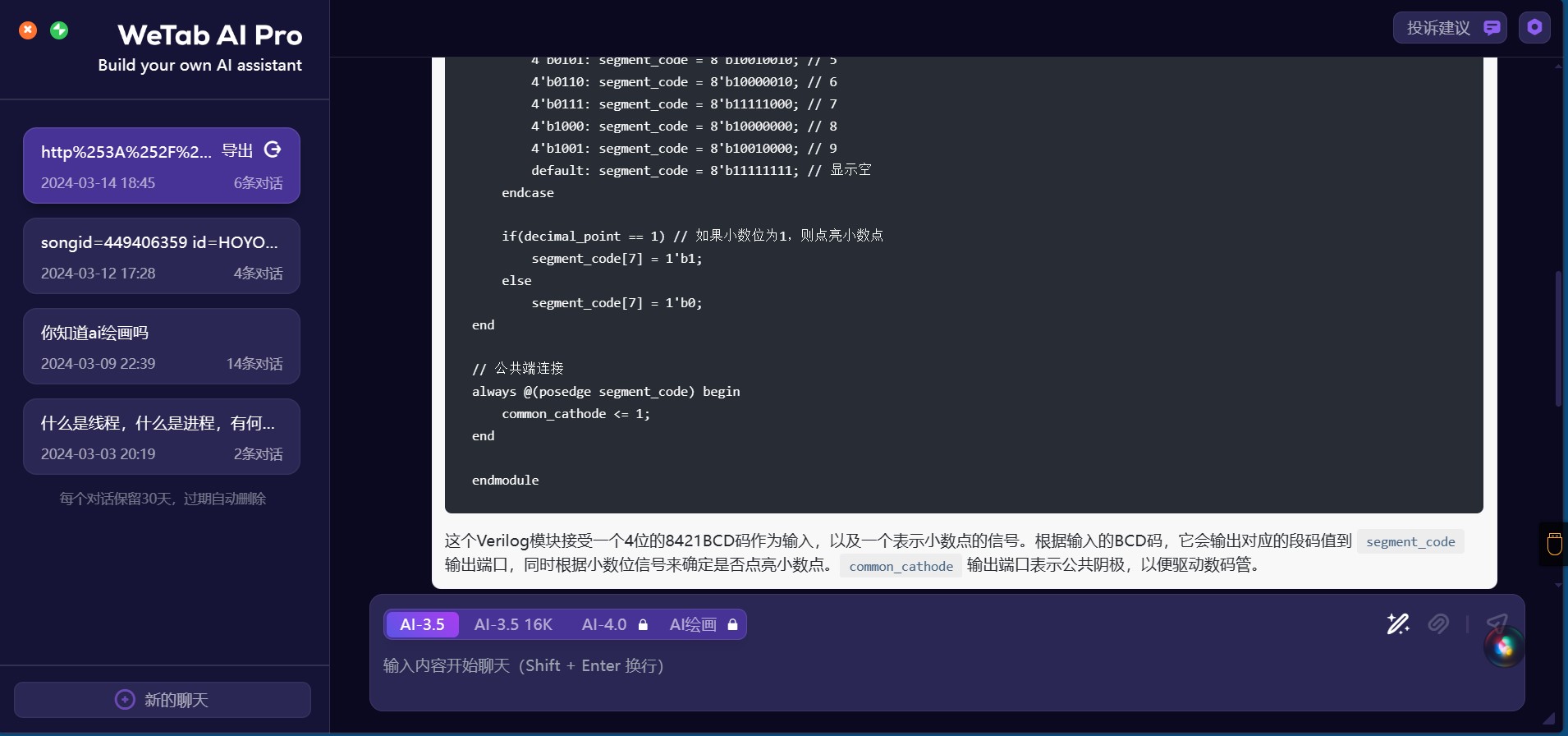

副模块digital_tube_drive的代码主要由大模型生成，本人只对其进行了较小的改动。

7.1 按键检测的always块：

按键检测的always块也主要由大模型生成，本人同样在调试过程中对其进行了适当的修改。

8. 遇到的主要难题及解决方法

遇到的主要难题在于由于是初学FPGA，在编程思维上依旧是普通单片机的思维，这里的变量不能在不同的always里面进行赋值操作，在初次编写代码时碰了不少壁，后面自己花了一点时间去仔细学了一下Verilog的编写方式方法，以及通过本次的项目练习，现在已经了解了一些Verilog的编程技巧了。

9. 未来的计划或建议

未来计划继续在这个项目的基础上增加功能，比如目前的的秒表计时只能记到9.9秒，我希望到9.9.后下一步不是清零，而是改变数码管显示的精度然后从10秒继续计时，一直记到59秒后再清零，同时由于数码管显示变为秒十位和秒个位，所以递增按键按下后的递增值需要从0.1秒变为1秒才行，然后还可以连接蜂鸣器，当计时值满时让蜂鸣器发出1s左右的提示声音。
