一、任务背景

本实验的目标在于利用Lattice MXO2 FPGA核心板，通过Type C接口实现一个功能丰富的秒表设计。该秒表将具备启动、停止、递增和清除等功能。通过这一实验，深入探究FPGA的设计流程，通过实践掌握如何利用FPGA实现复杂的计时逻辑。这不仅将加深对FPGA技术的理解，也将提升对数字电路设计领域的实践能力。

二、硬件介绍

Lattice MXO2的小脚丫FPGA核心板具有以下特性：

• 采用USB Type C接口，实现了板上+5V供电、FPGA的配置以及UART通信功能，意味着使用者无需再通过其他端口与PC进行数据通信。
• 支持U盘模式下载，只需将核心板连接到上位机的USB端口，上位机便会自动识别StepFPGA的U盘盘符。这使得任何操作系统的电脑都可以在不安装任何驱动程序的情况下，直接将生成的jed配置文件发送到StepFPGA盘中完成编程。

图1 小脚丫STEP-MXO2-LPC

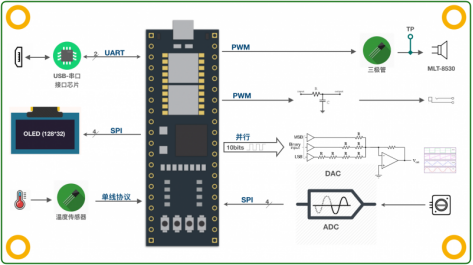

图2模板结构

图3 引脚定义

三、项目功能介绍

在这项实验中，运用Verilog代码和FPGA主板，着手实现一个功能比较齐全的秒表系统。通过利用FPGA内部的时钟资源和计数器，精准地实现秒表的计时的功能。其次，Type C接口为我们提供了与FPGA核心板进行通信的便利渠道，能够轻松地控制秒表的启动、停止、递增和清除功能。因此，这个实验不仅是对数字电路设计的一次深入探索，也是对FPGA技术在实际应用中的有力验证。通过这个项目，加深对FPGA技术的理解，并掌握实现复杂功能的关键技能。

四、设计思路

在Verilog代码中，首先设置了FPGA的时钟资源，以确保秒表的准确性。接着，构建一个计数器模块的代码，用于实现秒表的计时功能。随后，设计一个状态机，负责控制秒表的各种操作，包括启动、停止、递增和清除。最后，通过Type C接口与Lattice MXO2 FPGA核心板进行通信，实现对秒表的控制。

五、实验步骤

1. 功能程序的实现

• 首先，定义了一个名为stopwatch的模块，该模块具有五个输入端口和两个输出端口。输入端口包括时钟信号clk、启动信号start、暂停信号pause、递增信号increase、重置信号restart，而输出端口则为两个7段LED数码管的输出seg_led_1和seg_led_2。
• 其次，接着声明了一个24位的计数器counter，并定义了一些控制信号，包括start_flag和increase_flag。此外，创建了两个寄存器seg_data_1和seg_data_2，用于存储7段LED数码管的数据。
• 在代码中使用always块对时钟上升沿、重置信号下降沿和递增信号下降沿进行敏感处理。主要目的是检查重置信号是否被激活，如果是，则将计数器和段数据重置为0。如果不是，检查递增信号是否被激活，若是，将递增标志设置为1。接着，检查秒表是否已启动，若是，将递增标志设置为0，并检查计数器是否达到限制。若达到限制，则将计数器重置为0，并且递增段数据。然后，如果第二个数字达到9，其将被重置为0并递增第一个数字。如果秒表未启动，则检查递增标志是否为1，若是，则递增段数据并按照类似的逻辑重置数字。

图4 功引脚介绍

2. 按键介绍（轻触按键）

• L14 =启动按钮
• M13 =暂停按钮
• M14 =清零/重新开始

六、资源利用

以下是我在制作项目中的一个访问GPT过程：

七、实验结果

1. 功能代码

module stopwatch(
    input wire clk,    // 时钟信号
    input wire start,  // 开始按钮信号
    input wire pause,  // 暂停按钮信号
    input wire increase, // 增加按钮信号
    input wire restart,  // 重置按钮信号

    output reg [8:0] seg_led_1,
    output reg [8:0] seg_led_2
);

    // 内部变量定义
    reg [23:0] counter = 0; // 计时器计数器，初始化为0
    reg [3:0] seg_data_1 = 0; // 整数部分值，初始化为0
    reg [3:0] seg_data_2 = 0; // 小数部分值，初始化为0
    reg start_flag = 0; // 开始标志，初始化为0

    // 按钮去抖动模块实例化
    debounce debounce_start(
        .clk(clk),
        .rst(restart),
        .key(start),
        .key_pulse(start_pulse)
    ); // 开始按钮去抖动

    debounce debounce_pause(
        .clk(clk),
        .rst(restart),
        .key(pause),
        .key_pulse(pause_pulse)
    ); // 暂停按钮去抖动

    debounce debounce_increase(
        .clk(clk),
        .rst(restart),
        .key(increase),
        .key_pulse(increase_pulse)
    ); // 增加按钮去抖动

数字递增的逻辑

task display;
begin
    seg_data_2 <= (seg_data_2 >= 9) ? 0 : seg_data_2 + 1;
    seg_data_1 <= (seg_data_2 >= 9) ? ((seg_data_1 >= 9) ? 0 : seg_data_1 + 1) : seg_data_1;
end
endtask

// 功能实现的代码

always @(posedge clk) begin
    start_flag <= (!restart) ? 1'b0 :
                  (start_pulse) ? 1'b1 :
                  (pause_pulse) ? 1'b0 : start_flag;

    seg_data_1 <= (!restart) ? 4'd0 : seg_data_1;
    seg_data_2 <= (!restart) ? 4'd0 : seg_data_2;

    counter <= (!restart) ? 24'b0 : counter;

    counter <= (start_flag && !(counter == 24'd1200000)) ? counter + 1 :
               (start_flag && (counter == 24'd1200000)) ? 24'd0 : counter;

    if (start_flag && counter == 24'd1200000) display();
    if (increase_pulse) display();
end

// 显示逻辑

function [8:0] seg_code(input [3:0] binary);
  begin
    case (binary)
      4'd0: seg_code = 9'hbf;
      4'd1: seg_code = 9'h86;
      4'd2: seg_code = 9'hdb;
      4'd3: seg_code = 9'hcf;
      4'd4: seg_code = 9'he6;
      4'd5: seg_code = 9'hed;
      4'd6: seg_code = 9'hfd;
      4'd7: seg_code = 9'h87;
      4'd8: seg_code = 9'hff;
      4'd9: seg_code = 9'hef;
      default: seg_code = 9'h00;
    endcase
  end
endfunction

// 显示逻辑
always @* begin
  seg_led_1 = seg_code(seg_data_1);
  seg_led_2 = seg_code(seg_data_2);
end

endmodule

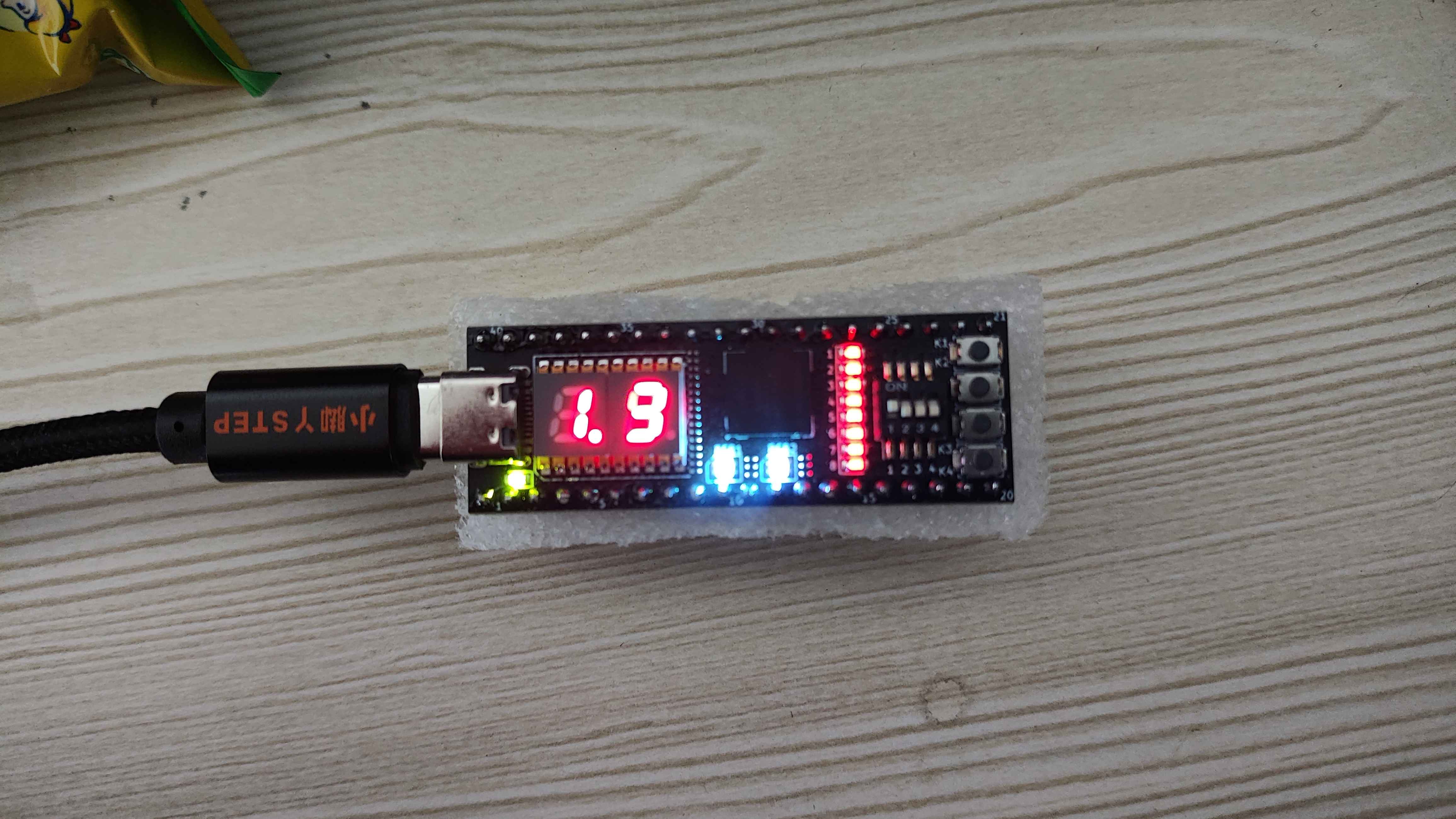

2. 结果展示

八、实验总结

经过实验，顺利地完成了基于Lattice MXO2 FPGA核心板的秒表设计，并通过Type C接口，实现了对秒表的启动、停止、递增和清除功能的控制。

九、未来需要改善的地方

时序约束的制定并不够完善，需要进一步优化以确保设计满足时序要求。另外，尚未成功添加异步复位逻辑，这导致设计功能尚未达到理想的稳定状态。因此，需要对时序约束进行调整和完善，并添加异步复位逻辑以提高设计的稳定性和可靠性。

十、后记

在代码测试过程中，由于未正确处理输入信号的上升沿，导致影响了后续其他信号未能正确响应其功能。因此，在调试过程中，可以会将尝试再修正了输入信号的存储和处理逻辑，包括对上升沿和下降沿的处理。
