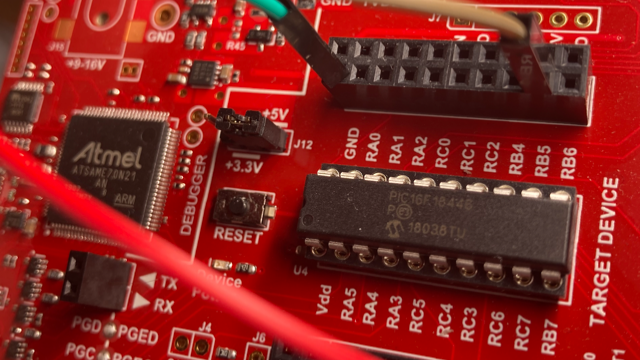

本期使用了Microchip的DM164137开发板，其芯片为PIC16F18446。

本期需求：

通过按键扩展功能，分为按键点击（快速点击），短按（大于1秒），长按（大于5秒）用来控制板上LED显示。同时外接串口模块打印信息（包括按键信息，电位计信息）。

实验设计：

通过按键S1的点击、短按、长按来控制D4、D5、D6的闪烁，并同时使用串口打印按键与电位计的信息。

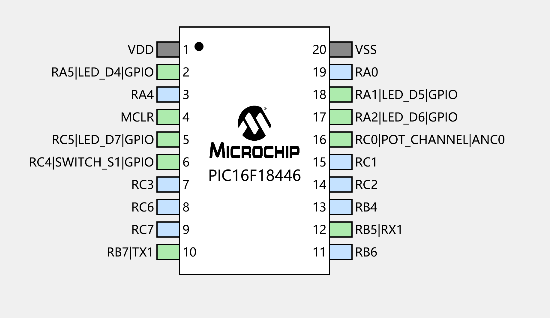

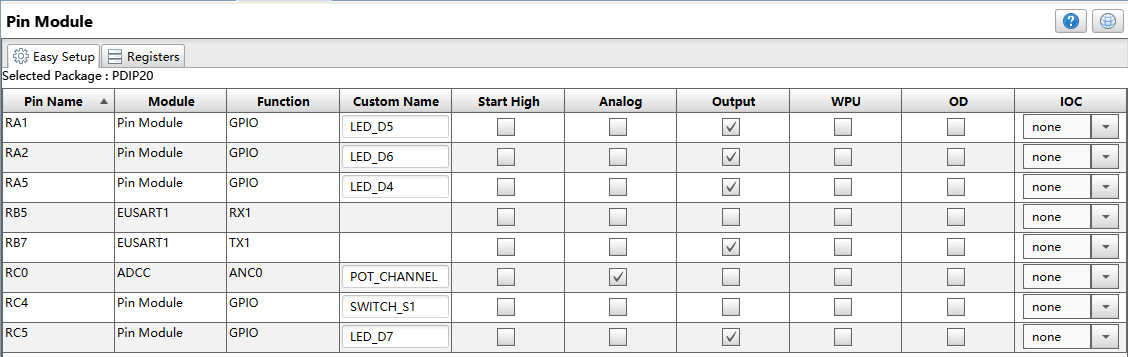

引脚分配：

LED:

RA1 LED_D5

RA2 LED_D6

RA5 LED_D4

RC5 LED_D7

ADC:

RC0 ADC

按键：

RC4 SWITCH_S1

串口：

RB5 RX

RB7 TX

主要代码片段： 按键识别模块：

void checkButtonS1(void) {
    if (btnState == NOT_PRESSED) {
        if (SWITCH_S1_PORT == LOW) {
            btnState = PRESSED;
            __delay_ms(500);
            if (SWITCH_S1_PORT == HIGH) {
                btnState = NOT_PRESSED;
                KEYSTATE = 1;
                return;
            }
            __delay_ms(500);
            if (SWITCH_S1_PORT == HIGH) {
                btnState = NOT_PRESSED;
                KEYSTATE = 2;
                return;
            }
            __delay_ms(4000);
            if (SWITCH_S1_PORT == HIGH) {
                btnState = NOT_PRESSED;
                KEYSTATE = 3;
                return;
            }
        }
    } else if (SWITCH_S1_PORT == HIGH) {
        btnState = NOT_PRESSED;
    }
}

LED闪烁与串口打印

while (1) {
    adcResult = ADCC_GetSingleConversion(POT_CHANNEL) >> 12;
    checkButtonS1();
    switch (KEYSTATE) {
        case 1:
            printf("The key is click , ADC Result: %d\n\r", adcResult);
            LED_D4_SetHigh();
            __delay_ms(2000);
            LED_D4_SetLow();
            break;
        case 2:
            printf("The key is short pressed , ADC Result: %d\n\r", adcResult);
            LED_D5_SetHigh();
            __delay_ms(2000);
            LED_D5_SetLow();
            break;
        case 3:
            printf("The key is long pressed , ADC Result: %d\n\r", adcResult);
            LED_D6_SetHigh();
            __delay_ms(2000);
            LED_D6_SetLow();
            break;
        default : break;
    }
    KEYSTATE = 0;
}

心得体会

第一次接触PIC,这次所用的PIC16F18446芯片其功能引脚的随意设计非常的吸引人。虽然只有8位但是其齐全的外设实现一般的应用已足够。

其给的demo功能齐全，给了我很大的帮助。

在这块板子上第一次接触到了Mikrobus，惊异于其的高拓展性，令人着迷。
