本期Funpack活动选用的板卡：

Microchip的8位PIC MCU开发板DM164137。

任务要求：

通过按键扩展功能，分为按键点击（快速点击），短按（大于1秒），长按（大于5秒）用来控制板上LED显示。同时外接串口模块打印信息（包括按键信息，电位计信息）。

设计思路：

该板子上共有四个LED灯，从右到左可依次命名为“LED1、LED2、LED3和LED4”,首先判断是否按压按键（命名为Button），若按下按键（if），开始计时，按键结束后结束计时，得到按下时长；若未按下按键（else），开始执行亮灯操作。

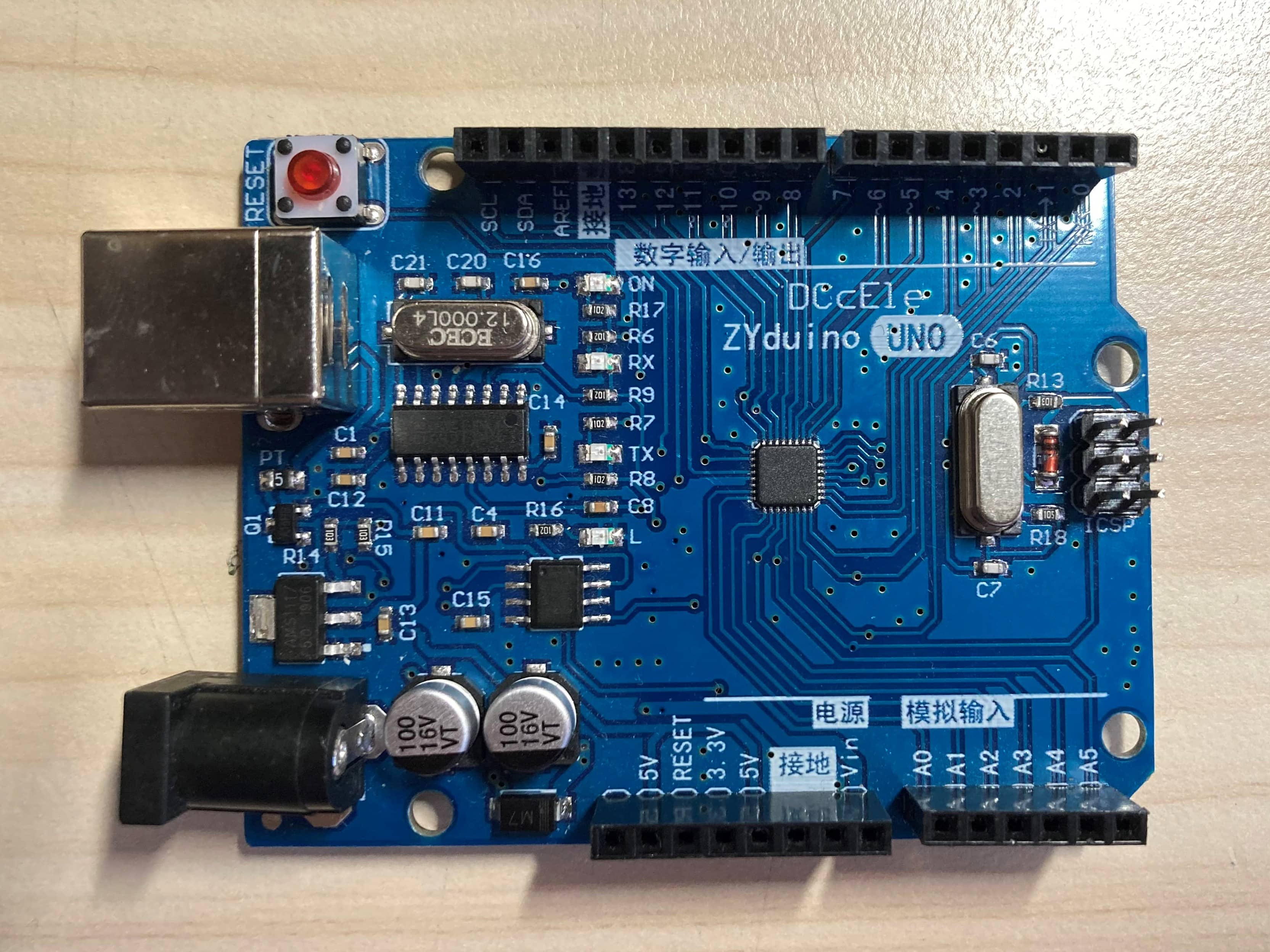

接着考虑如何打印电位信息，团队成员郑泽华手头正好有一块Arduino UNO板子，我们便想到可以用这块板子来打印Curiosity板的电位信息。

程序流程：

当按键按下时开启定时器，并且LED1开始常亮；短按后LED2常亮；长按1s以上5s以下后LED3常亮；当长按5s以上后LED4常亮。

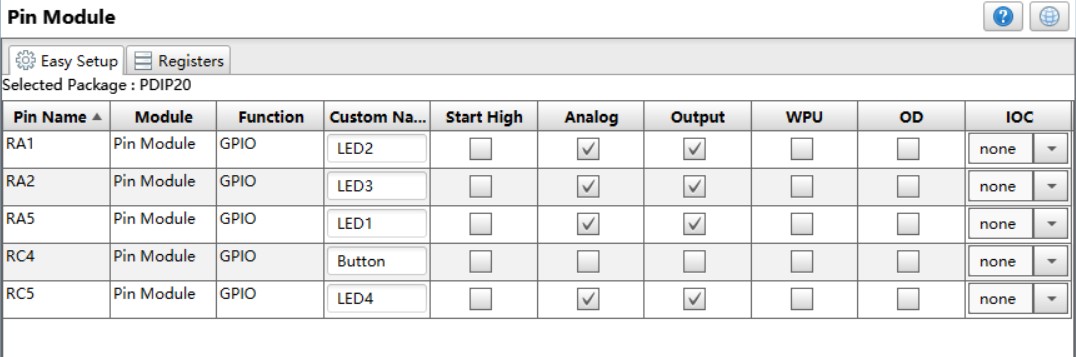

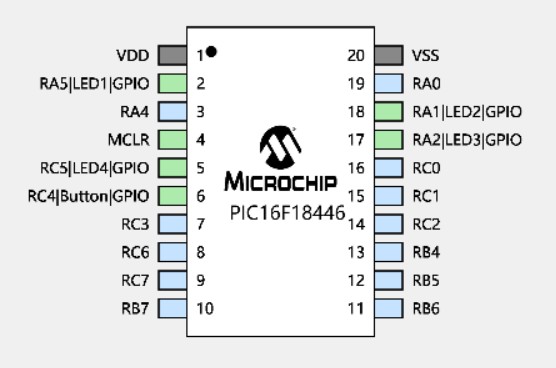

Pin module配置如下：

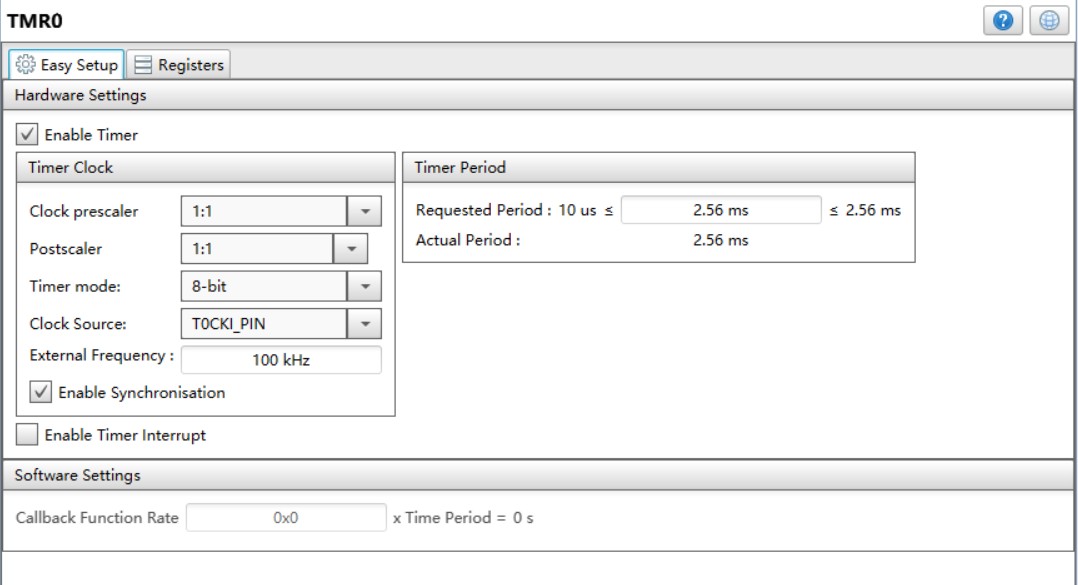

其它配置：

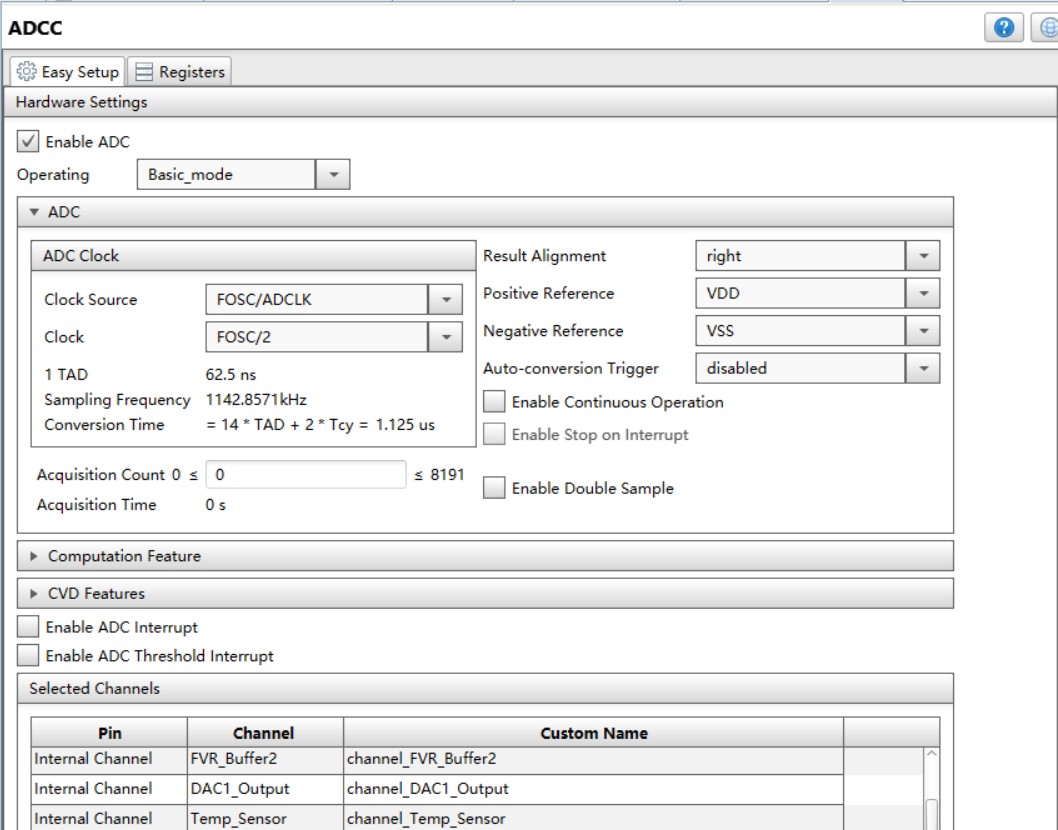

ADC配置如下：

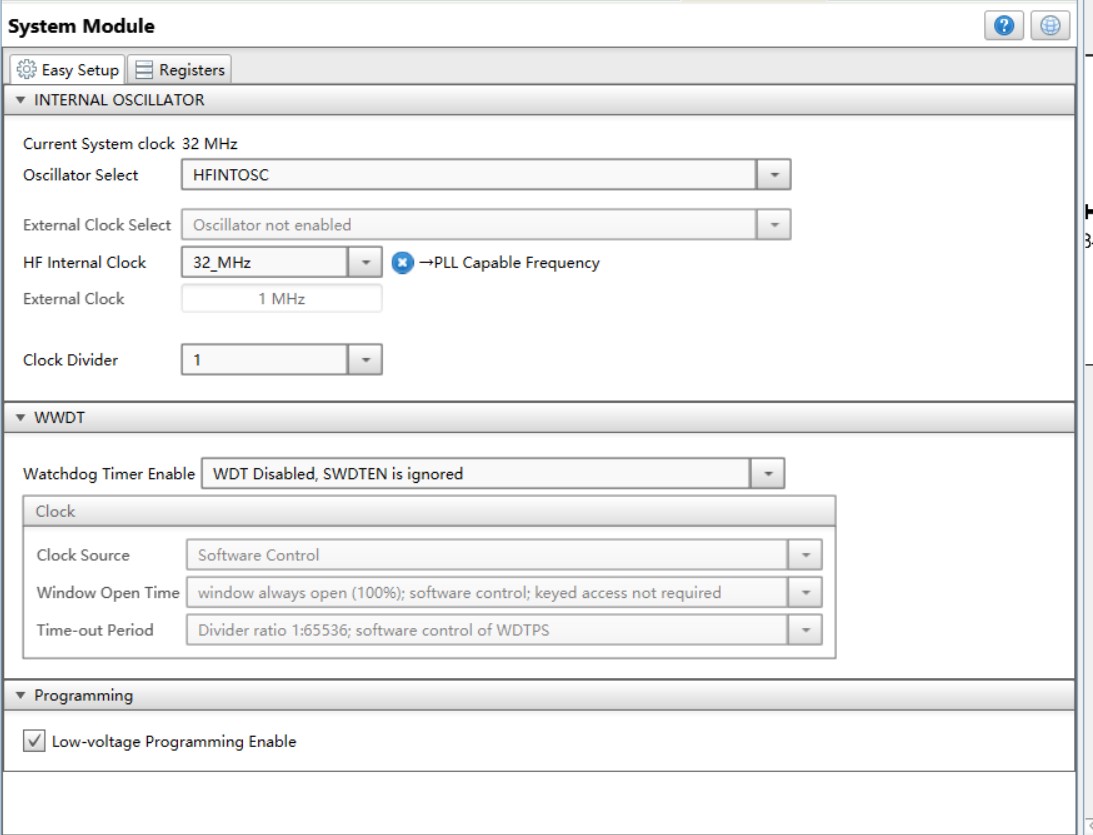

将主频设为32MHz：

时钟配置等基本为默认配置：

主要代码如下：

MPLAB X IDE（C语言）：

while (1)
    {
        int press_time = 0;
        while (1)
        {
            LED1_SetHigh();
            if (!Button_GetValue())
            {
                __delay_ms(15);
                if (!Button_GetValue())
                {
                    press_time++;
                }
            }
            else
            {
                __delay_ms(15);
                if (Button_GetValue())
                {
                    if (press_time < 5)
                    {
                        continue;
                    }
                    if (press_time >= 200)
                    {
                        if(LED4_LAT == 0)
                        {
                            LED4_SetHigh();
                        }
                        else
                        {
                            LED4_SetLow();
                        }
                    }
                    else if (press_time >= 70)
                    {
                        if(LED3_LAT == 0)
                        {
                            LED3_SetHigh();
                        }
                        else
                        {
                            LED3_SetLow();
                        }
                    }
                    else if (press_time >= 5)
                    {
                        if(LED2_LAT == 0)
                        {
                            LED2_SetHigh();
                        }
                        else
                        {
                            LED2_SetLow();
                        }
                    }
                press_time = 0;
                }
            }
        }
    }

Arduino：

void setup() {

  pinMode(A0,INPUT);//RC0

  pinMode(A1,INPUT);//LED1 RA5

  pinMode(A2,INPUT);//LED2 RA1

  pinMode(A3,INPUT);//LED3 RA2

  pinMode(A4,INPUT);//LED4 RC5

  Serial.begin(9600);

}

void loop()

{

  Serial.print("Volt=");

  Serial.println(analogRead(A0));

  Serial.print("LED1=");

  Serial.println(analogRead(A1));

  Serial.print("LED2=");

  Serial.println(analogRead(A2));

  Serial.print("LED3=");

  Serial.println(analogRead(A3));

  Serial.print("LED4=");

  Serial.println(analogRead(A4));

  delay(1000);

}

心得体会：

我是在学院老师的推荐中得知此次Funpack活动，开始主动去了解单片机以及MPLAB IDE和Kicad的使用方法，并且在同学的帮助下接触了Arduino语言；也参考了电子森林网站中其他玩家的案例分享，从其他人的分享中学习到了很多东西，逐渐了解了MPLAB IDE中MCC插件配置初始化的使用，但对于其中EUSART以及ADC等不太了解如何去具体配置；这次活动的的确确教会了我不少东西，使我发掘了自身对于电子电路的兴趣，我也会继续抓紧学习单片机的相关知识，力争参加暑期的电子设计大赛。
