项目需求

1. 设计一个UI控制程序
2. 通过UART进行数据传输
3. 数码管显示
4. 拨动开关设计
5. 按键调节颜色值
6. 最后进行功能整合

需求分析

1. 界面设计要求

• 设计一个用户友好的PC界面，用于控制RGB三种颜色的数值范围。
• 界面应包含三个滑动条或输入框，分别对应R、G、B的数值范围（0-255）进行调节。

2. 数据传递要求

• 调节好的RGB颜色数值通过UART传递到小脚丫FPGA上，用于控制三色LED的状态。

3. 数码管显示要求

• 根据拨动开关SW1-SW3的选择，将对应颜色值显示在数码管上。
• 数码管应能够显示0-255范围内的数值。

4. 拨动开关和颜色选择要求

• 使用FPGA上的拨动开关SW1～SW3选择要在数码管上显示的颜色值。
• 拨动开关与颜色对应关系：
• 1. SW1：红色R
  2. SW2：绿色G
  3. SW3：蓝色B

5. 颜色值调节要求

• 使用FPGA上的轻触开关K1和K2，控制拨动开关选择的颜色值的调节。
• 调节方式：
• 1. K1: 颜色值+1
  2. K2: 颜色值-1

6. 功能整合要求

• 通过PC界面控制任意一种颜色，改变FPGA上三色LED的显示。
• 数码管显示的颜色值根据拨动开关SW1-3的状态选择。
• 实现通过R、G、B三种颜色的调节生成白色效果，并记录生成白色时的R、G、B三种颜色数值。

UART交互协议

为了和上位机通信，设计了一个简单的UART通信协议。每包固定7个字节。UART通信参数：115200, 8N1

说明：帧头 > 0x3E 表示FPGA接收数据，< 0x3C 表示FPGA发送数据

1. RGB LED控制

方向：上位机 -> 下位机

2. 状态同步

下位机将自己的状态实时同步给上位机，比如通过按键设置了RGB LED的值需要同步给上位机，上位机需要同步更新UI界面。

方向：下位机 -> 上位机

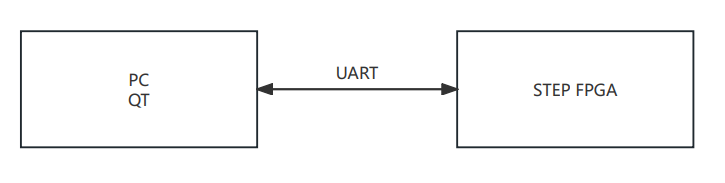

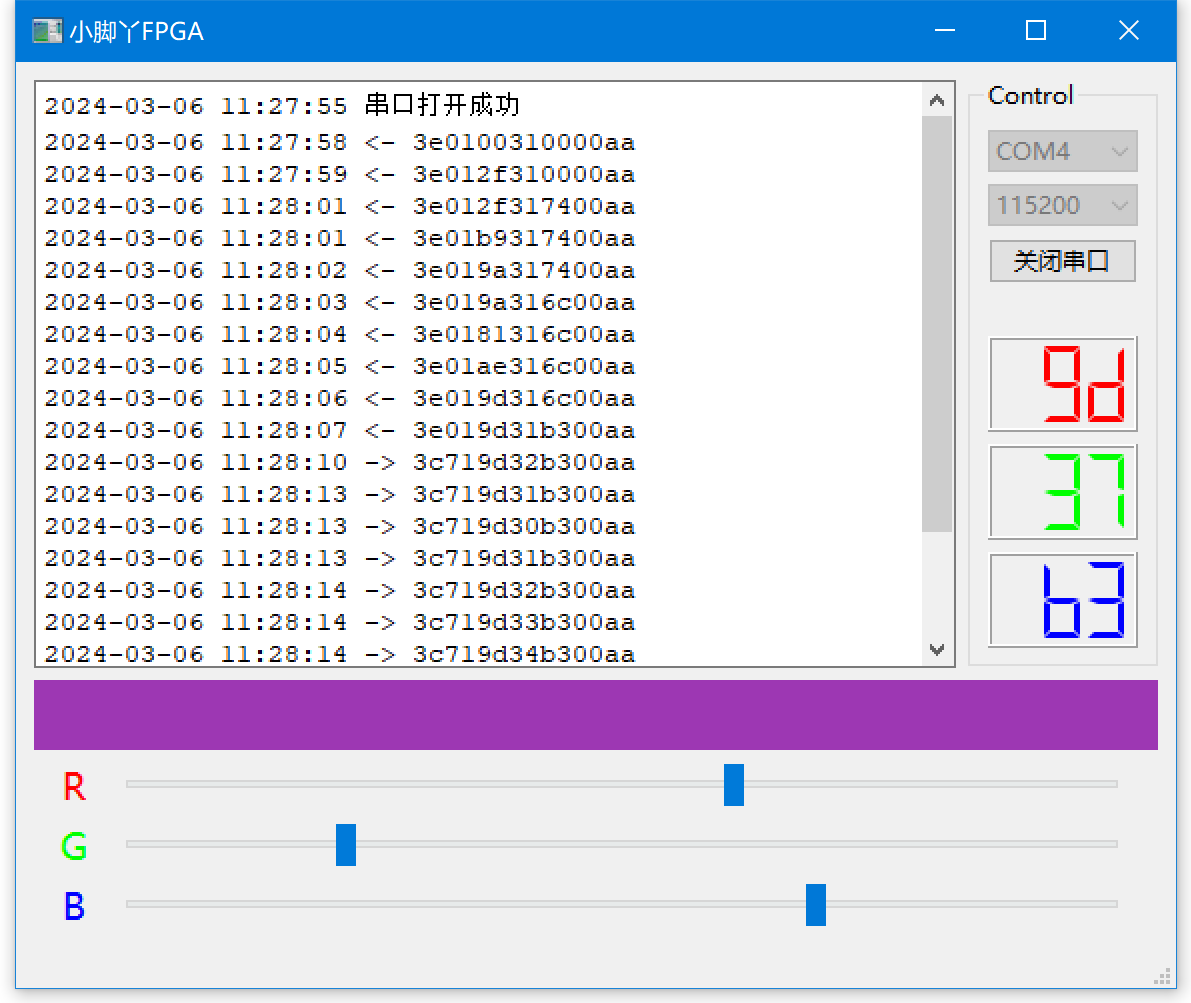

上位机和FPGA通信示意图

FPGA实现

开源地址：https://gitee.com/bigstep/step-fpga.git

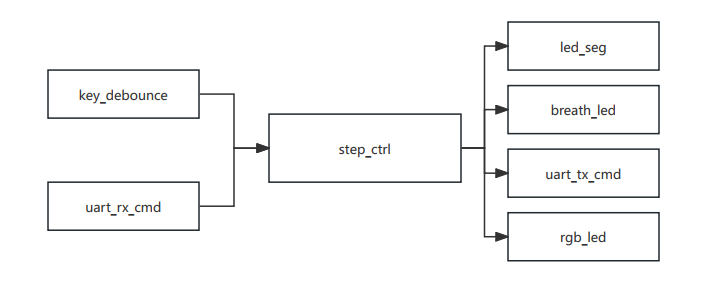

功能框图

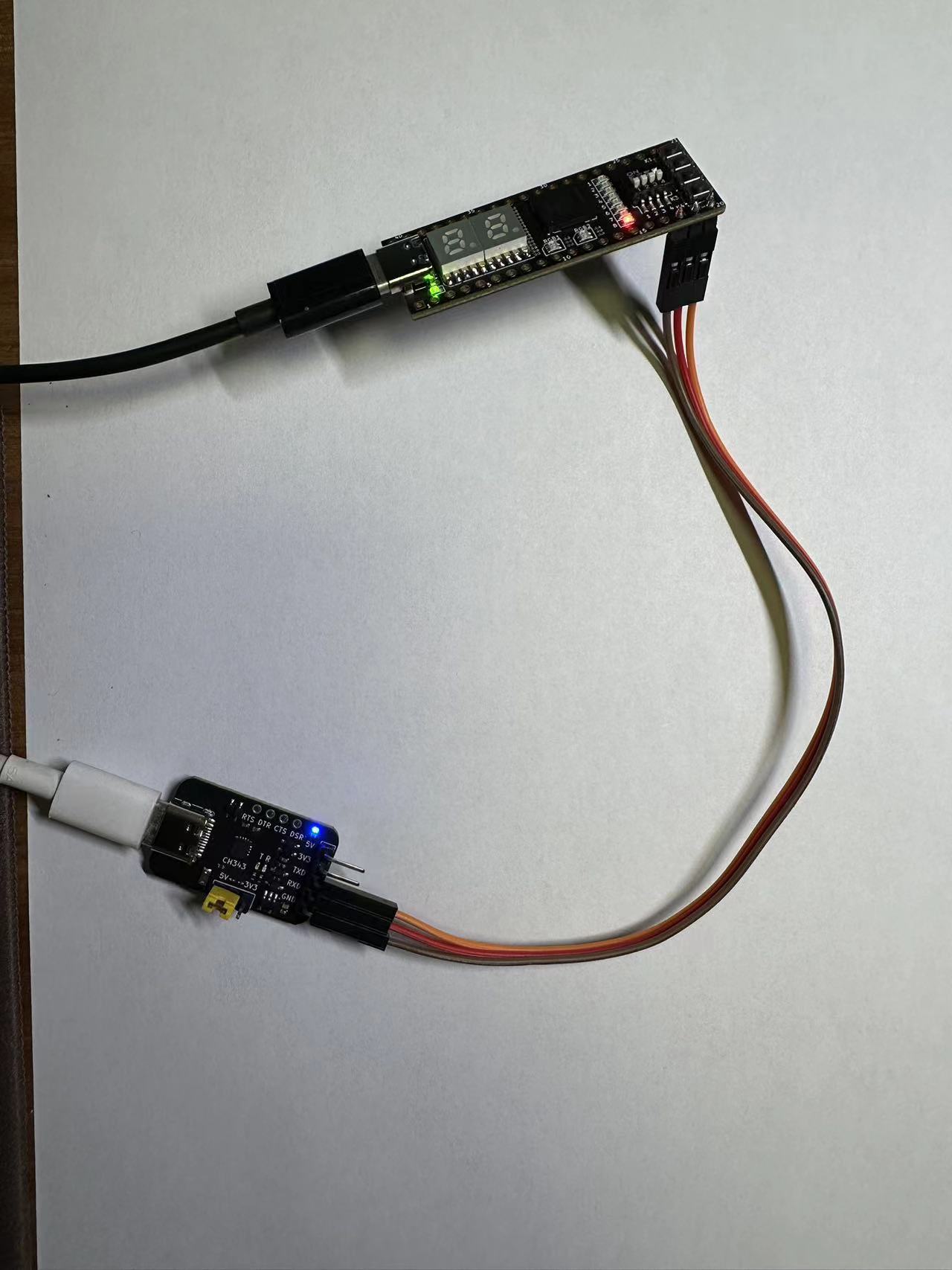

UART硬件连接

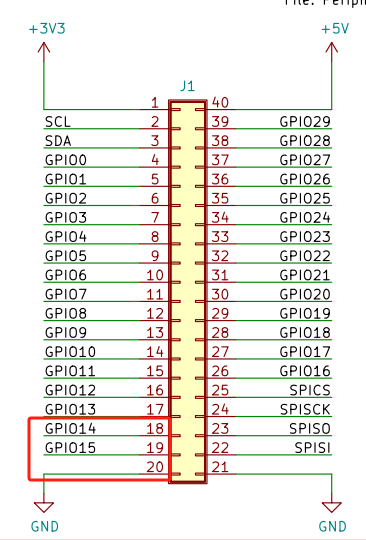

UART使用了三根线GND，GPIO15(N8 TX)，GPIO14(P8 RX)，如下图所示

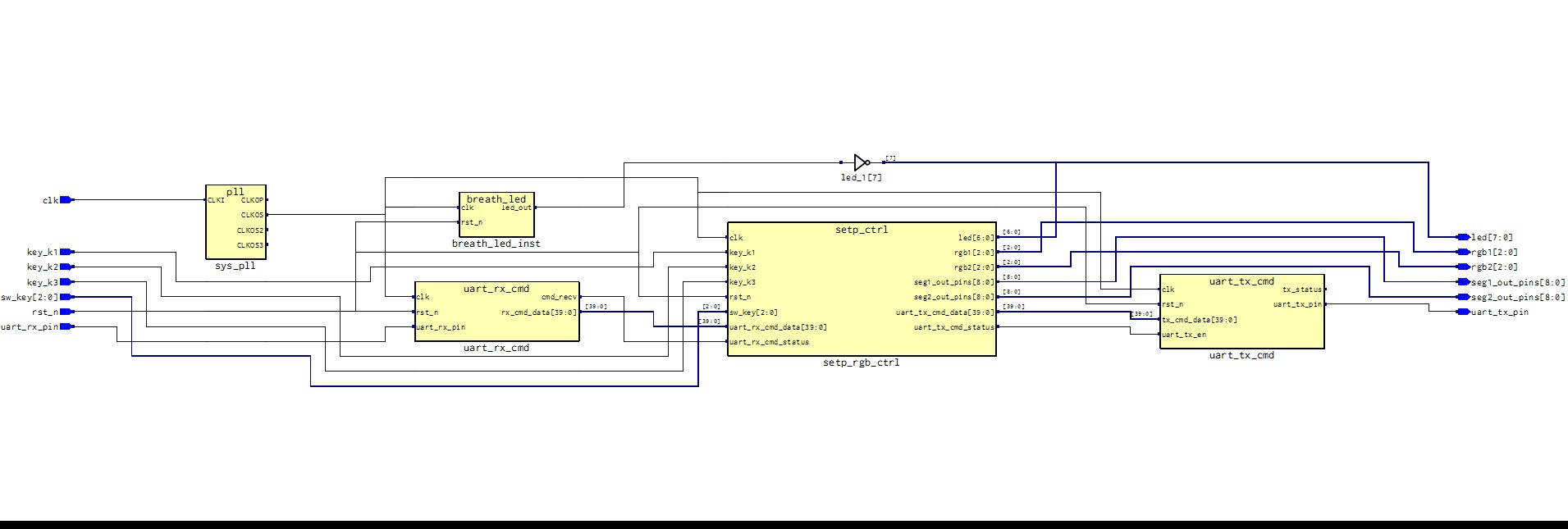

TOP RTL视图

主要分为

1. LED呼吸灯作为程序运行状态指示
2. UART数据接收模块
3. UART指令发送模块
4. 核心业务控制模块
5. RGB显示核心控制模块

仿真

虽然ModelSim 功能更强大，但是用起来还是有点麻烦。一般情况下我们可以选择轻量级的开源免费软件 Icarus Verilog 进行仿真。

hdlbits在线仿真

使用hdlbits在线进行测试更方便 https://hdlbits.01xz.net/wiki/Iverilog

网页测试简单的代码比较方便，但是一旦仿真时间长就会显示不全，所以我们还需要在本地安装

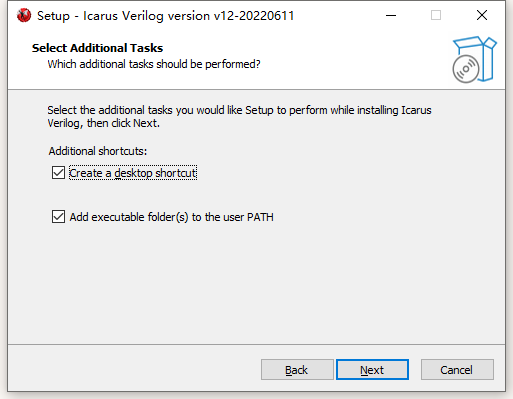

Icarus Verilog

Windows电脑安装Icarus Verilog，下载地址 https://bleyer.org/icarus/

注意：安装的时候勾选将bin加入系统PATH中，方便在命令行中直接调用可执行文件。

下面的仿真都是通过这个工具实现的。

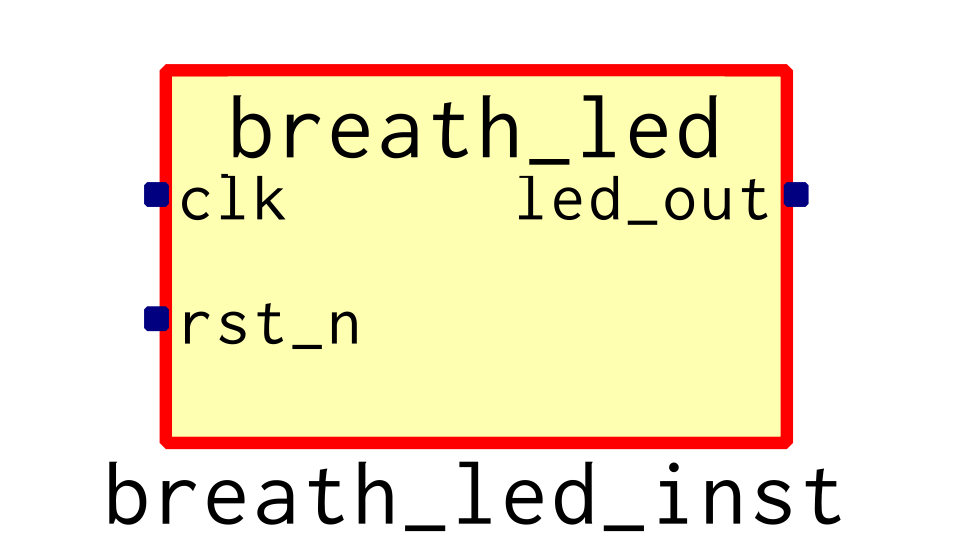

呼吸灯

作为程序运行的状态指示，通过调节PWM占空比控制灯的明亮程度。

仿真测试

# 编译，默认生成a.out文件
iverilog breath_led_tb.v breath_led.v
# 生成vcd文件
vvp .\a.out
# 使用gtkwave软件打开vcd波形图
gtkwave.exe .\breath_led.vcd

仿真测试文件

`timescale 1ns/1ns

module top_module ();
	reg clk=0;
	always #10 clk = ~clk;  // Create clock with period=20

	// A testbench
	reg rst_n=0;
	wire led_out;
	initial begin
		#50 rst_n <= 1'b1;
		$display ("The current time is (%0d ns)", $time);
		#10000000 $finish;            // Quit the simulation
	end

    breath_led breath_led (
			.clk(clk),
			.rst_n(rst_n),
			.led_out(led_out)
		);

	initial begin
		$dumpfile("breath_led.vcd");
		$dumpvars(0, top_module);
	end

endmodule

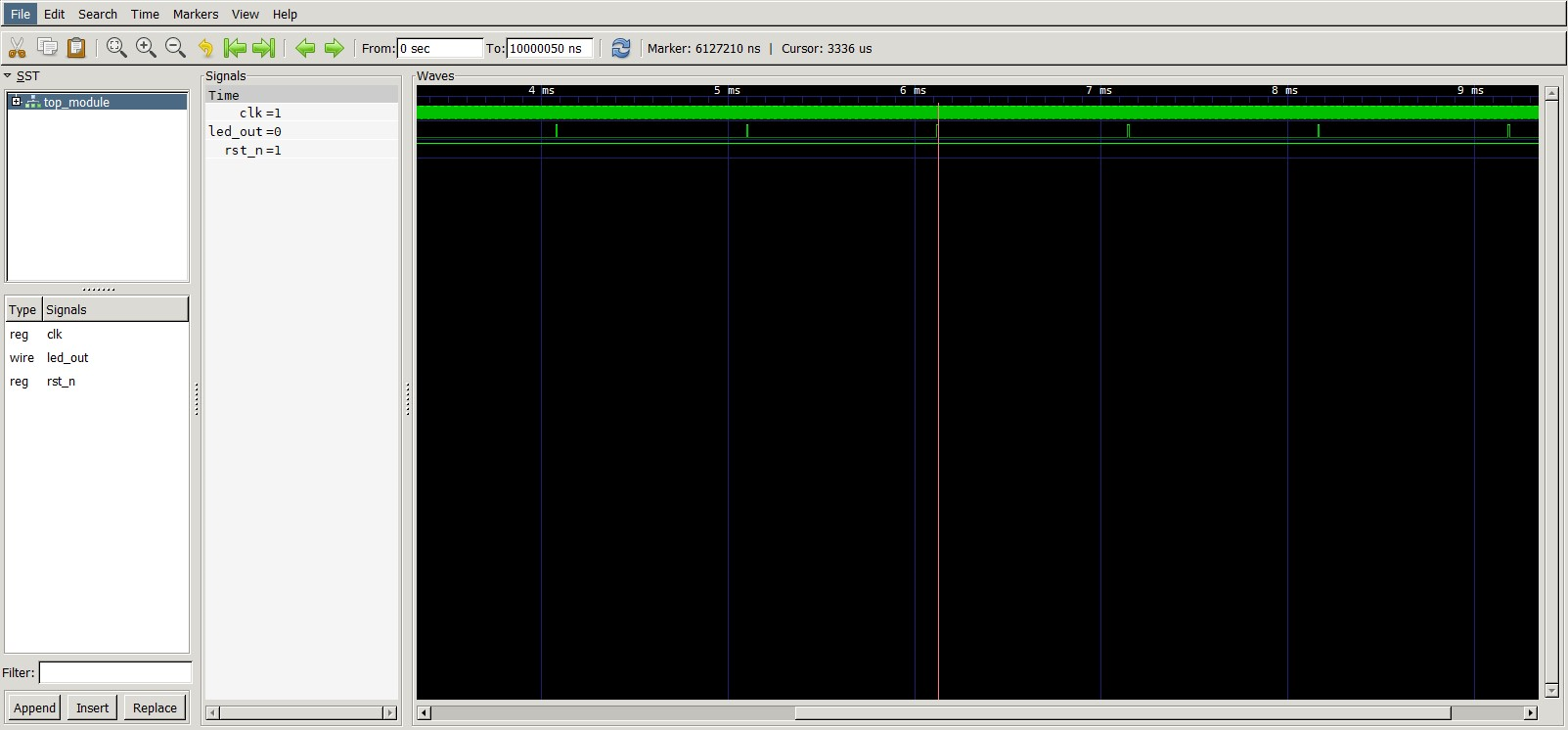

可以看出随着时间的增长，`led_out`输出时间越来越长，也就是占空比越来越高。

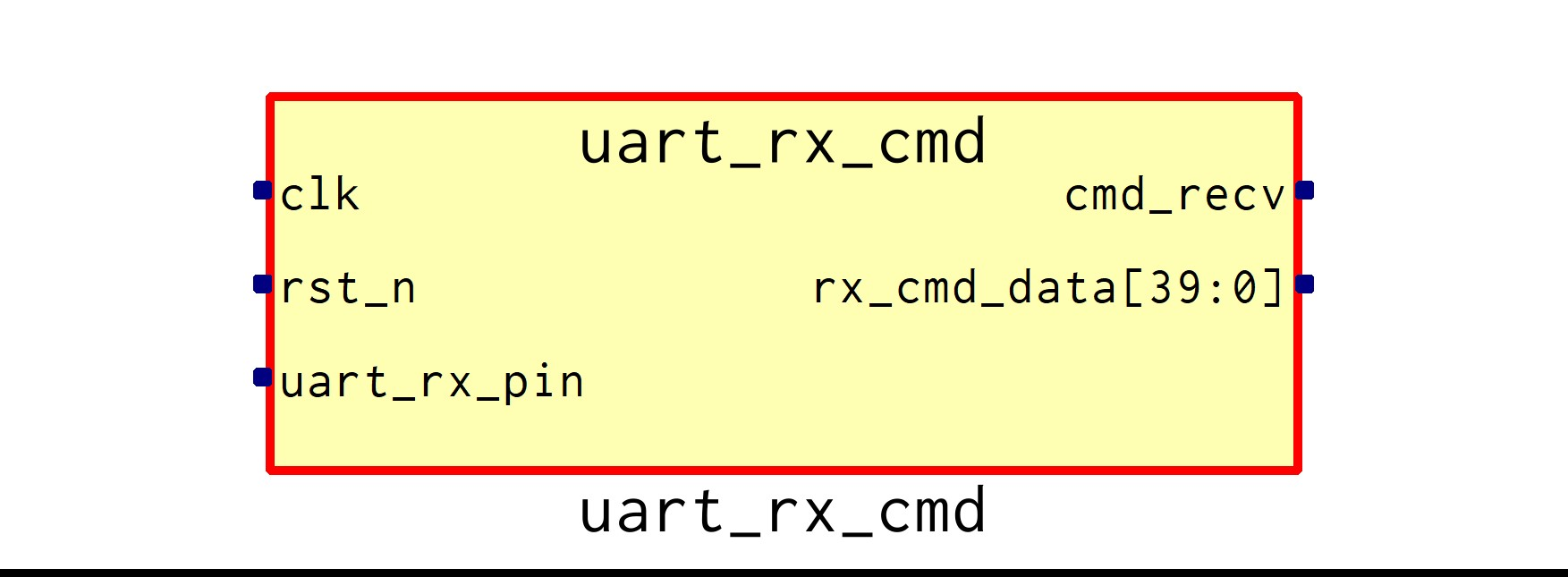

UART命令解析模块

带指令接收超时重置功能，通过 recv_cnt 计数，100毫秒没接收到完整包即认为数据出错，重置参数为下一次接收作准备。

  reg [3:0] recv_state;
  reg [31:0] recv_cnt;    // recv timeout timer
  always @(posedge clk, negedge rst_n) begin
    if (!rst_n) begin
      recv_state <= 4'd0;
      recv_cnt <= 32'd0;
      cmd_recv <= 1'b0;
    end else if (recv_cnt > 32'd4_999_999) begin
      recv_state <= 4'd0;
      recv_cnt <= 32'd0;
      cmd_recv <= 1'b0;
    end else begin
      recv_cnt <= recv_cnt + 1'b1;
      case (recv_state)
        4'd0: begin     // > 0x3E
          cmd_recv <= 1'b0;
          if (uart_rx_done) begin
            if (uart_rx_byte == 8'h3E) begin
              recv_state <= 4'd1;
              recv_cnt <= 32'd0;
            end else begin
              recv_state <= 4'd0;
            end
          end else begin
            recv_state <= 4'd0;
            recv_cnt <= 32'd0;
          end
        end
        4'd1: begin     // cmd
          if (uart_rx_done) begin
            rx_cmd_data[7:0] <= uart_rx_byte;
            recv_state <= 4'd2;
            recv_cnt <= 32'd0;
          end else recv_state <= recv_state;
        end
        4'd2: begin     // data1
          if (uart_rx_done) begin
            rx_cmd_data[15:8] <= uart_rx_byte;
            recv_state <= 4'd3;
            recv_cnt <= 32'd0;
          end else recv_state <= recv_state;
        end
        4'd3: begin     // data2
          if (uart_rx_done) begin
            rx_cmd_data[23:16] <= uart_rx_byte;
            recv_state <= 4'd4;
            recv_cnt <= 32'd0;
          end else recv_state <= recv_state;
        end
        4'd4: begin     // data3
          if (uart_rx_done) begin
            rx_cmd_data[31:24] <= uart_rx_byte;
            recv_state <= 4'd5;
            recv_cnt <= 32'd0;
          end else recv_state <= recv_state;
        end
        4'd5: begin     // data4
          if (uart_rx_done) begin
            rx_cmd_data[39:32] <= uart_rx_byte;
            recv_state <= 4'd6;
            recv_cnt <= 32'd0;
          end else recv_state <= recv_state;
        end
        4'd6: begin     // AA
          if (uart_rx_done) begin
            if (uart_rx_byte == 8'hAA) begin
              // recv cmd success
              cmd_recv <= 1'b1;
            end
            recv_state <= 4'd0;
          end else recv_state <= recv_state;
        end
        default: recv_state <= 4'd0;
      endcase
    end
  end

仿真测试

进入 tb/uart_rx_cmd 目录，在命令行中执行如下命令

# 编译，默认生成a.out文件
iverilog uart_rx_cmd_tb.v uart_rx.v uart_rx_cmd.v
# 生成uart_tx.vcd文件
vvp .\a.out
# 使用gtkwave软件打开uart_tx.vcd波形图
gtkwave.exe .\uart_rx_cmd.vcd

模拟一条执行的正常接收：3E01020304055AA，从仿真结果可以看到 cmd_recv 最后拉高一个时钟，代表接收到合法的数据帧。结果保存在rx_cmd_data中

`timescale 1ns/1ns

module top_module ();
	reg clk=0;
	always #10 clk = ~clk;  // Create clock with period=20

	// A testbench
    reg rst_n=0;
	reg rx=1;
	wire [7:0] rx_data;
	wire cmd_recv;
	wire [39:0] rx_cmd_data;
	initial begin
        #50 rst_n <= 1'b1;
		#50 rx=0; 		// START
		#8680 rx=0;		// bit0 0x3E
		#8680 rx=1;		// bit1
		#8680 rx=1;		// bit2
		#8680 rx=1;		// bit3
		#8680 rx=1;		// bit4
		#8680 rx=1;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=0;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		#50 rx=0; 		// START
		#8680 rx=1;		// bit0 0x01
		#8680 rx=0;		// bit1
		#8680 rx=0;		// bit2
		#8680 rx=0;		// bit3
		#8680 rx=0;		// bit4
		#8680 rx=0;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=0;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		#50 rx=0; 		// START
		#8680 rx=0;		// bit0 0x02
		#8680 rx=1;		// bit1
		#8680 rx=0;		// bit2
		#8680 rx=0;		// bit3
		#8680 rx=0;		// bit4
		#8680 rx=0;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=0;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		#50 rx=0; 		// START
		#8680 rx=1;		// bit0 0x03
		#8680 rx=1;		// bit1
		#8680 rx=0;		// bit2
		#8680 rx=0;		// bit3
		#8680 rx=0;		// bit4
		#8680 rx=0;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=0;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		#50 rx=0; 		// START
		#8680 rx=0;		// bit0 0x04
		#8680 rx=0;		// bit1
		#8680 rx=1;		// bit2
		#8680 rx=0;		// bit3
		#8680 rx=0;		// bit4
		#8680 rx=0;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=0;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		#50 rx=0; 		// START
		#8680 rx=1;		// bit0 0x05
		#8680 rx=0;		// bit1
		#8680 rx=1;		// bit2
		#8680 rx=0;		// bit3
		#8680 rx=0;		// bit4
		#8680 rx=0;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=0;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		#50 rx=0; 		// START
		#8680 rx=0;		// bit0 0xAA
		#8680 rx=1;		// bit1
		#8680 rx=0;		// bit2
		#8680 rx=1;		// bit3
		#8680 rx=0;		// bit4
		#8680 rx=1;		// bit5
		#8680 rx=0;		// bit6
		#8680 rx=1;		// bit7
		#8680 rx=1;		// STOP
		#8680 rx=1;		// IDLE
		$display ("The current time is (%0d ns)", $time);
		#100000 $finish;            // Quit the simulation
	end

    uart_rx_cmd uart_rx_cmd_inst (
                          .clk(clk),
                          .rst_n(rst_n),
                          .uart_rx_pin(rx),
						  .cmd_recv(cmd_recv),
                          .rx_cmd_data(rx_cmd_data)
                         );

	initial begin
		$dumpfile("uart_rx_cmd.vcd");
		$dumpvars(0, top_module);
	end

endmodule

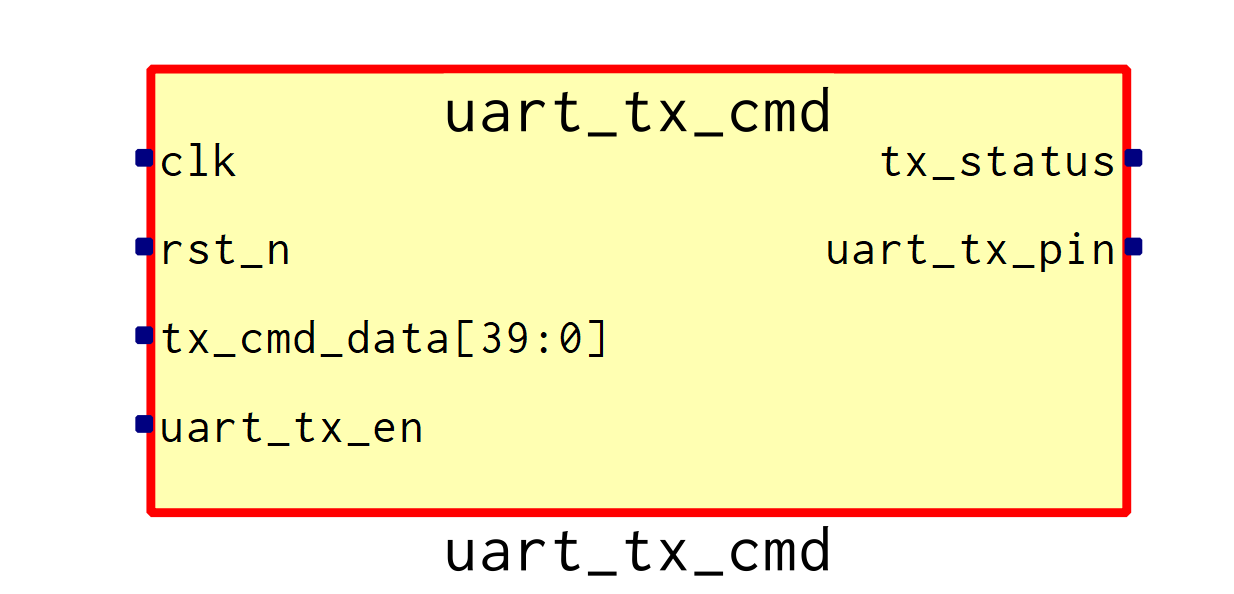

UART指令发送模块

发送模块逻辑稍微简单点。需要注意的是如果在数据包发送过程中又接收到发送请求会被忽略，必须等待上一次数据包全部发送完成才能进行下一次发送。

module uart_tx_cmd (
    input clk,
    input rst_n,
    input uart_tx_en,
    input [39:0] tx_cmd_data,       // cmd data
    output uart_tx_pin,             // uart tx pin
    output reg tx_status            // uart work status
);
​
  reg [39:0] cmd_data_temp;
  reg [2:0] uart_baud_set;
  reg [7:0] uart_tx_byte;
  reg send_en;
  wire uart_tx_status;
  reg [1:0] tx_flow;
  reg [3:0] tx_index;
  wire uart_tx_done;
​
  // uart tx
  uart_tx uart_tx(
    .clk(clk),
    .rst_n(rst_n),
    .tx_data(uart_tx_byte),
    .send_en(send_en),
    .baud_set(uart_baud_set),
    .uart_tx(uart_tx_pin),
    .tx_done(uart_tx_done),
    .uart_state(uart_tx_status)
  );
​
  always @(posedge clk, negedge rst_n) begin
    if (!rst_n) begin
      uart_baud_set <= 3'd4; // 115200
    end else begin
      uart_baud_set <= uart_baud_set;
    end
  end
​
  always @(posedge clk, negedge rst_n) begin
    if (!rst_n) begin
      tx_flow <= 2'b00;
      send_en <= 1'b0;
      tx_index <= 4'd0;
      tx_status <= 1'b0;
    end else begin
      case (tx_flow)
        2'd0: begin
          send_en <= 1'b0;
          if (uart_tx_en) begin
            tx_status <= 1'b1;
            tx_flow <= 2'd1;
            cmd_data_temp <= tx_cmd_data;
            tx_index <= 4'd0;
          end else begin
            tx_flow <= tx_flow;
            tx_status <= 1'b0;
          end
        end
        2'd1: begin
          send_en <= 1'b1;
          uart_tx_byte <= 8'h3C;
          tx_flow <= 2'd2;
        end
        2'd2: begin   // uart send status
          if (uart_tx_done) begin
            send_en <= 1'b1;
            if (tx_index == 4'd0) begin
              uart_tx_byte <= cmd_data_temp[7:0];
              tx_index <= 4'd1;
            end else if (tx_index == 4'd1) begin
              uart_tx_byte <= cmd_data_temp[15:8];
              tx_index <= 4'd2;
            end else if (tx_index == 4'd2) begin
              uart_tx_byte <= cmd_data_temp[23:16];
              tx_index <= 4'd3;
            end else if (tx_index == 4'd3) begin
              uart_tx_byte <= cmd_data_temp[31:24];
              tx_index <= 4'd4;
            end else if (tx_index == 4'd4) begin
              uart_tx_byte <= cmd_data_temp[39:32];
              tx_index <= 4'd5;
            end else if (tx_index == 4'd5) begin
              uart_tx_byte <= 8'hAA;
              tx_index <= 4'd6;
            end else if (tx_index == 4'd6) begin
              send_en <= 1'b0;
              tx_index <= 4'd0;
              tx_flow <= 2'd0;
            end else begin
              tx_flow <= 2'd0;
            end
          end else begin
            send_en <= 1'b0;
            tx_flow <= tx_flow;
          end
        end
        2'd3: begin
          send_en <= 1'b0;
          tx_flow <= 2'd3;
          tx_index <= 4'd0;
        end
        default: tx_flow <= 2'd0;
      endcase
    end
  end
​
endmodule

仿真测试

# 编译，默认生成a.out文件
iverilog uart_tx_cmd_tb.v uart_tx.v uart_tx_cmd.v
# 生成vcd文件
vvp .\a.out
# 使用gtkwave软件打开波形图
gtkwave.exe .\uart_tx_cmd.vcd

`timescale 1ns/1ns

module top_module ();
	reg clk=0;
	always #10 clk = ~clk;  // Create clock with period=20

	// A testbench
    reg rst_n=0;
	reg uart_tx_en=0;
	wire [7:0] rx_data;
	wire uart_tx_pin;
	reg [39:0] tx_cmd_data=40'h0504030201;
	wire tx_status;
	initial begin
        #50 rst_n <= 1'b1;
		#100 uart_tx_en=1;
		#100 uart_tx_en=0;
		$display ("The current time is (%0d ns)", $time);
		#2000000 $finish;            // Quit the simulation
	end

    uart_tx_cmd uart_tx_cmd_inst (
                          .clk(clk),
                          .rst_n(rst_n),
                          .uart_tx_en(uart_tx_en),
                          .tx_cmd_data(tx_cmd_data),
						  .uart_tx_pin(uart_tx_pin),
						  .tx_status(tx_status)
                         );

	initial begin
		$dumpfile("uart_tx_cmd.vcd");
		$dumpvars(0, top_module);
	end

endmodule

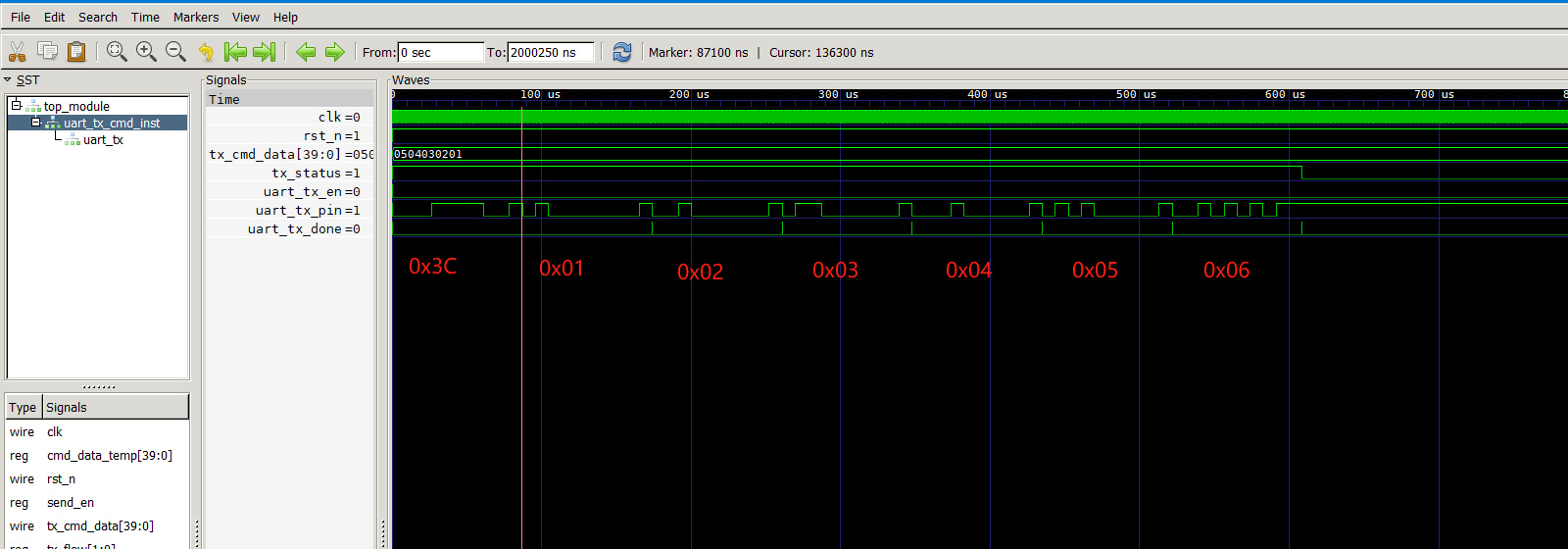

从仿真结果可以看出：数据从低位开始发送，最前面是自动添加的0x3C，后面依次发送 0x01, 0x02, 0x03, 0x04, 0x05, 0x06，符合设计要求

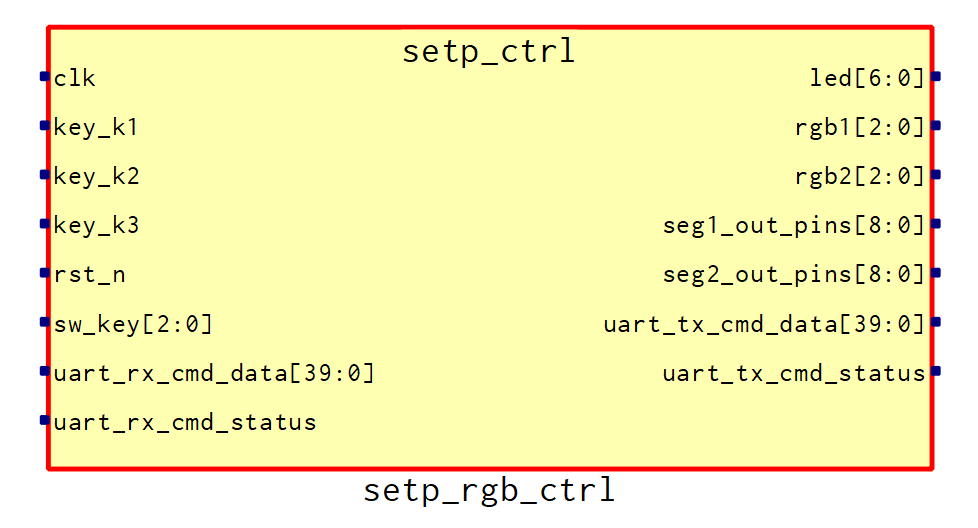

核心应用控制模块

将应用封装成一个独立的模块step_ctrl

仿真测试

# 编译，默认生成a.out文件
iverilog step_ctrl_tb.v step_ctrl.v key_debounce.v pwm.v rgb.v led_seg.v
# 生成vcd文件
vvp .\a.out
# 使用gtkwave软件打开vcd波形图
gtkwave.exe .\step_ctrl.vcd

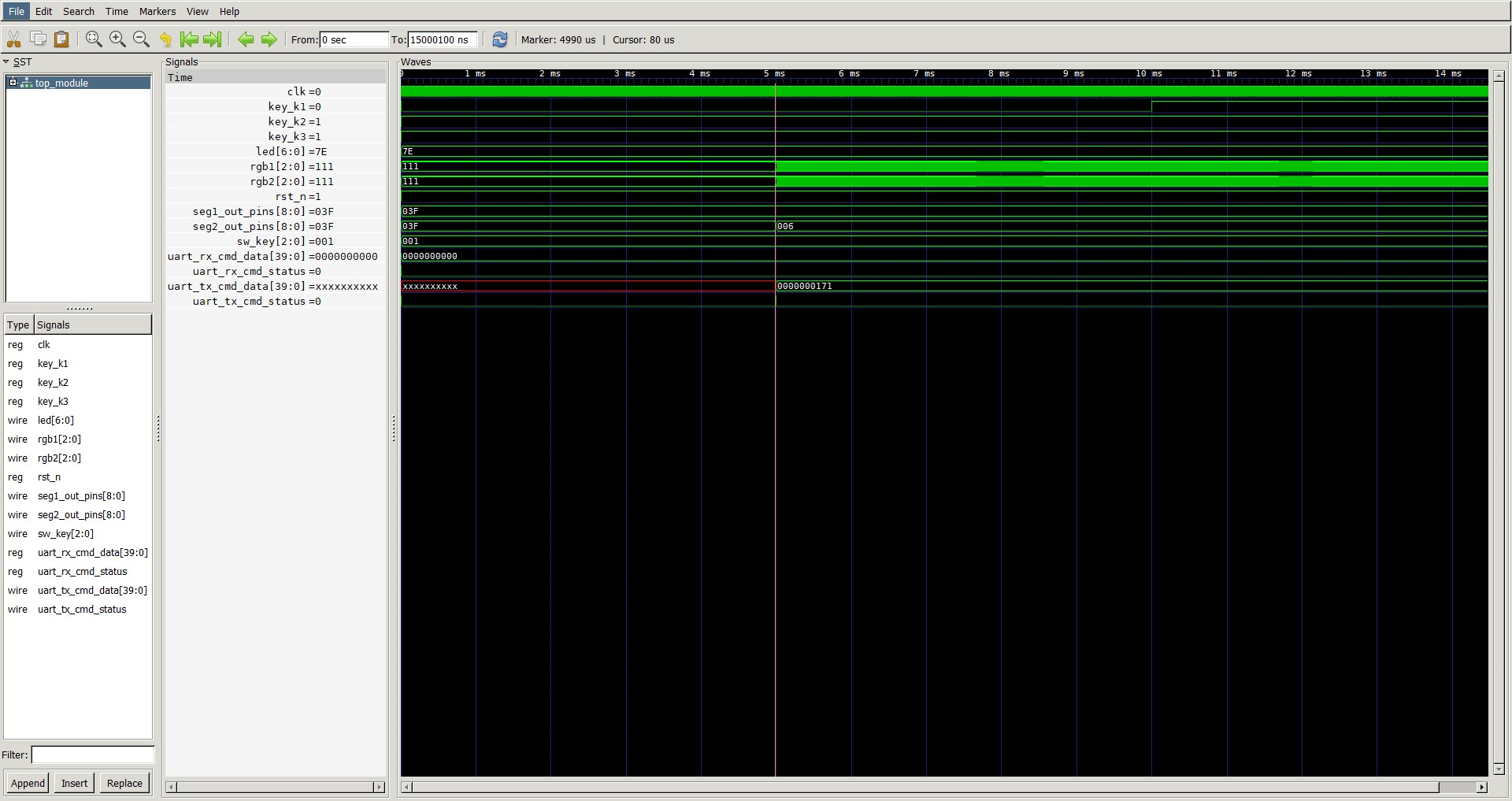

模拟一次按键操作，RGB值发生变化，UART会发送数据

`timescale 1ns/1ns
​
module top_module ();
    reg clk=0;
    always #10 clk = ~clk;  // Create clock with period=20
​
    // A testbench
    reg rst_n=0;
    reg key_k1=1;
    reg key_k2=1;
    reg key_k3=1;
    wire [2:0] sw_key=1;
    wire [2:0] rgb1;
    wire [2:0] rgb2;
    wire [8:0] seg1_out_pins;
    wire [8:0] seg2_out_pins;
    reg uart_rx_cmd_status=0;
    reg [39:0] uart_rx_cmd_data=0;
    wire uart_tx_cmd_status;
    wire [39:0] uart_tx_cmd_data;
    wire [6:0] led;
    initial begin
        #50 rst_n <= 1'b1;
        #50 key_k1=0;
        #10000000 key_k1=1;

        $display ("The current time is (%0d ns)", $time);
        #5000000 $finish;            // Quit the simulation
    end
​
    setp_ctrl setp_rgb_ctrl(
        .clk(clk),
        .rst_n(rst_n),
        .key_k1(key_k1),
        .key_k2(key_k2),
        .key_k3(key_k3),
        .sw_key(sw_key),
        .led(led),
        .rgb1(rgb1),
        .rgb2(rgb2),
        .seg1_out_pins(seg1_out_pins),
        .seg2_out_pins(seg2_out_pins),
​
        .uart_rx_cmd_status(uart_rx_cmd_status),
        .uart_rx_cmd_data(uart_rx_cmd_data),
        .uart_tx_cmd_status(uart_tx_cmd_status),
        .uart_tx_cmd_data(uart_tx_cmd_data)
  );
​
    initial begin
        $dumpfile("step_ctrl.vcd");
        $dumpvars(0, top_module);
    end
​
endmodule

从仿真可以看到，按键操作后生成了指令包。

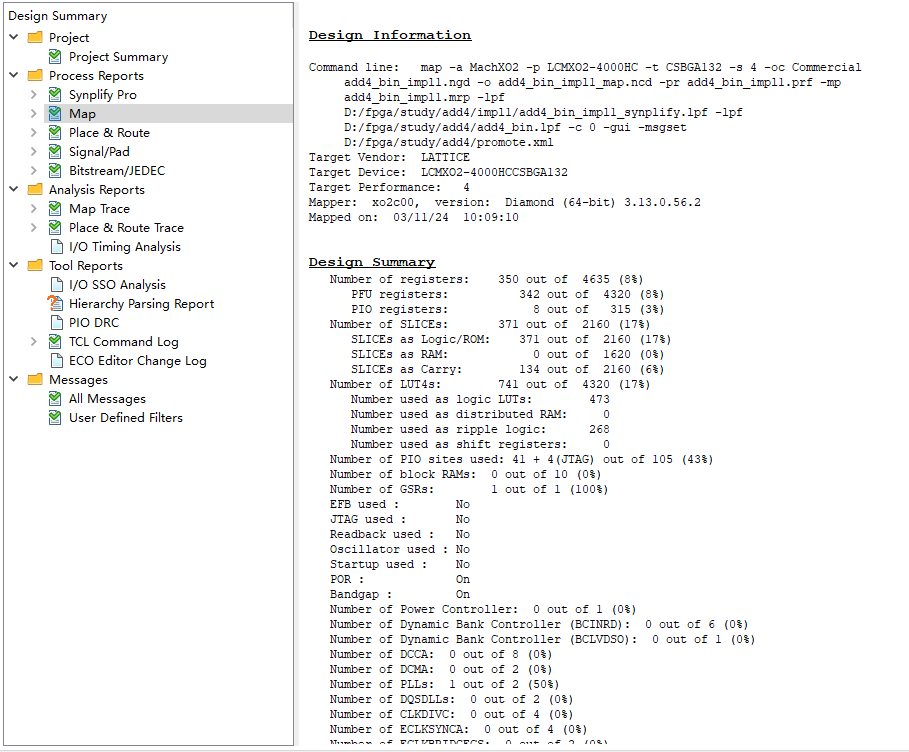

资源使用情况

上位机设计

上位机比较简单，主要是通过串口收发数据。这里采用QT编写。

RGB三个通道可以单独调节控制，在FPGA上通过按键调节的值也可以实时同步到QT程序中。

RGB三种颜色混合值使用QLabel控件显示了出来，可以和FPGA三色灯显示的颜色进行对比测试。

开源地址：https://gitee.com/bigstep/step-fpga-ctrl

注意：本项目依赖QT串口库 SerialBus，需要提前下载安装好。

target_link_libraries(step-ctrl PRIVATE Qt${QT_VERSION_MAJOR}::SerialBus)

QT控制页面C++源代码

#include "mainwindow.h"
#include "./ui_mainwindow.h"
​
#include <QDateTime>
​
MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    m_r = 0;
    m_g = 0;
    m_b = 0;
​
    QPalette lcdpat = ui->redNumber->palette();
    lcdpat.setColor(QPalette::Normal, QPalette::WindowText, Qt::red);
    ui->redNumber->setPalette(lcdpat);
    lcdpat = ui->greenNumber->palette();
    lcdpat.setColor(QPalette::Normal, QPalette::WindowText, Qt::green);
    ui->greenNumber->setPalette(lcdpat);
    lcdpat = ui->blueNumber->palette();
    lcdpat.setColor(QPalette::Normal, QPalette::WindowText, Qt::blue);
    ui->blueNumber->setPalette(lcdpat);
​
    ui->rgbLabel->setStyleSheet("QLabel{background-color:rgb(0,0,0);}");
​
    ui->horizontalSliderR->setEnabled(false);
    ui->horizontalSliderG->setEnabled(false);
    ui->horizontalSliderB->setEnabled(false);
​
    serialStrList = m_serial.scanSerial();
    for (int i = 0; i < serialStrList.size(); i++) {
        ui->portComboBox->addItem(serialStrList[i]);
    }
​
    QFont font("Courier", 10);
    ui->textEdit->setFont(font);
​
    // 默认设置波特率为115200
    ui->baudComboBox->setCurrentIndex(5);
​
    connect(&m_serial, SIGNAL(readSignal()), this, SLOT(readSerialData()));
​
    m_timer.setSingleShot(true);
    connect(&m_timer, &QTimer::timeout, this, QOverload<>::of(&MainWindow::updateRGBToFPGA));
}
​
MainWindow::~MainWindow()
{
    m_timer.stop();
}
​
void MainWindow::updateEditText(QString text) {
    QString formattedDate = QDateTime::currentDateTime().toString("yyyy-MM-dd hh:mm:ss");
    QString originStr = ui->textEdit->toPlainText();
    originStr += formattedDate + " " + text + "\n";
    ui->textEdit->clear();
    ui->textEdit->setText(originStr);
    ui->textEdit->moveCursor(QTextCursor::End);
}
​
// 读取从自定义串口类获得的数据
void MainWindow::readSerialData()
{
    QByteArray recvArray = m_serial.getReadBuf();
    qDebug() << "Serial RECV:" << recvArray.toHex();
    updateEditText("-> " + recvArray.toHex());
​
    if (recvArray.size() == 7 && recvArray[0] == 0x3C && (unsigned char)recvArray[6] == 0xAA) { // <
        if (recvArray[1] == 0x71) { // RGB value update
            m_r = recvArray[2];
            m_g = recvArray[3];
            m_b = recvArray[4];
            // update UI value
            ui->redNumber->display(m_r);
            ui->greenNumber->display(m_g);
            ui->blueNumber->display(m_b);
            ui->horizontalSliderR->setValue(m_r);
            ui->horizontalSliderG->setValue(m_g);
            ui->horizontalSliderB->setValue(m_b);
            QString style = QString("QLabel{background-color:rgb(%1,%2,%3);}").arg(m_r).arg(m_g).arg(m_b);
            ui->rgbLabel->setStyleSheet(style);
        }
    }
    m_serial.clearReadBuf(); // 读取完后，清空数据缓冲区
}
​
// 打开 关闭串口
void MainWindow::on_openPortButton_clicked()
{
    if (ui->openPortButton->text() == tr("打开串口")) {
        if (m_serial.open(ui->portComboBox->currentText(), ui->baudComboBox->currentText().toInt())) {
            ui->portComboBox->setEnabled(false);
            ui->baudComboBox->setEnabled(false);
            ui->horizontalSliderR->setEnabled(true);
            ui->horizontalSliderG->setEnabled(true);
            ui->horizontalSliderB->setEnabled(true);
            ui->openPortButton->setText(tr("关闭串口"));
            updateEditText("串口打开成功");
        } else {
            QMessageBox::warning(this, "警告", "串口打开失败!");
            updateEditText("串口打开失败");
        }
    } else {
        m_serial.close();
        ui->portComboBox->setEnabled(true);
        ui->baudComboBox->setEnabled(true);
        ui->horizontalSliderR->setEnabled(false);
        ui->horizontalSliderG->setEnabled(false);
        ui->horizontalSliderB->setEnabled(false);
        ui->openPortButton->setText(tr("打开串口"));
    }
}
​
void MainWindow::updateRGBToFPGA() {
    QString style = QString("QLabel{background-color:rgb(%1,%2,%3);}").arg(m_r).arg(m_g).arg(m_b);
    ui->rgbLabel->setStyleSheet(style);
    QByteArray rgbArray;
    rgbArray.resize(7);
    rgbArray[0] = 0x3E; // >
    rgbArray[1] = 0x01;
    rgbArray[2] = m_r;
    rgbArray[3] = m_g;
    rgbArray[4] = m_b;
    rgbArray[5] = 0x00;
    rgbArray[6] = 0xAA;
    updateEditText("<- " + rgbArray.toHex());
    m_serial.sendData(rgbArray);
}
​
void MainWindow::on_horizontalSliderR_valueChanged(int value)
{
    if (m_r == value) return;
    m_r = (unsigned char)value;
    m_timer.start(100);
    ui->redNumber->display(value);
}
​
void MainWindow::on_horizontalSliderG_valueChanged(int value)
{
    if (m_g == value) return;
    m_g = (unsigned char)value;
    m_timer.start(100);
    ui->greenNumber->display(value);
}
​
void MainWindow::on_horizontalSliderB_valueChanged(int value)
{
    if (m_b == value) return;
    m_b = (unsigned char)value;
    m_timer.start(100);
    ui->blueNumber->display(value);
}

整体效果

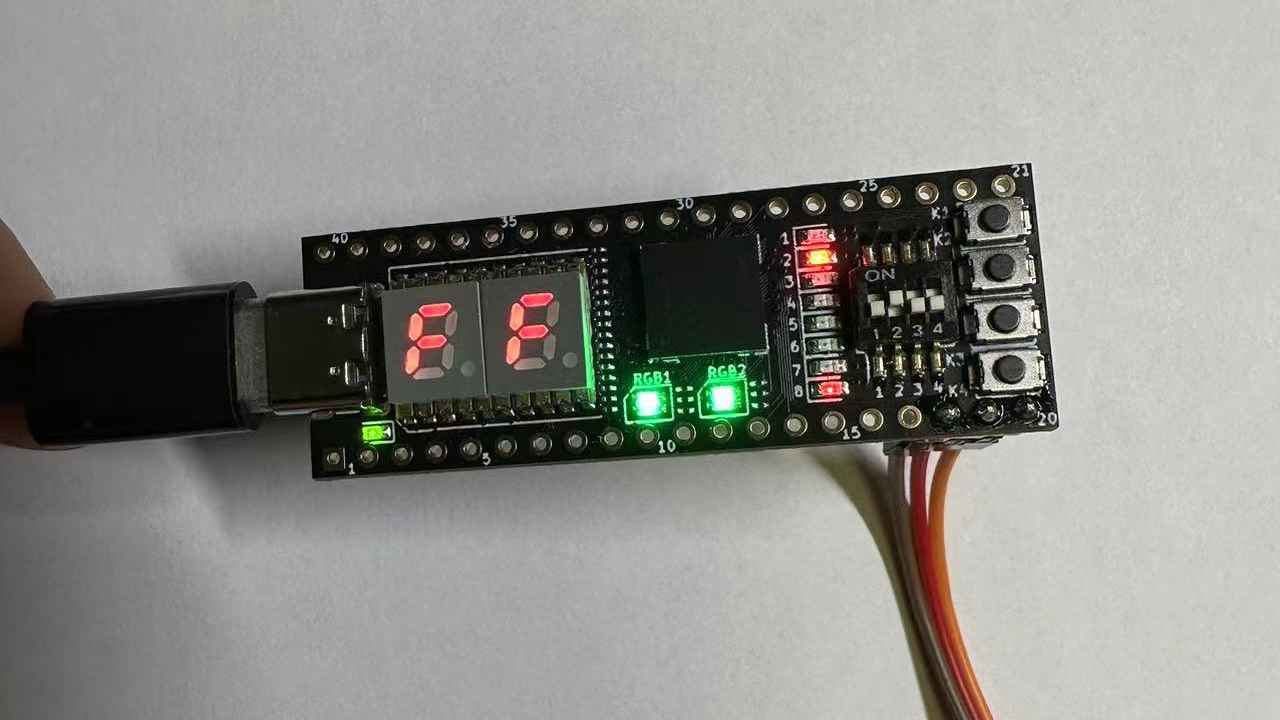

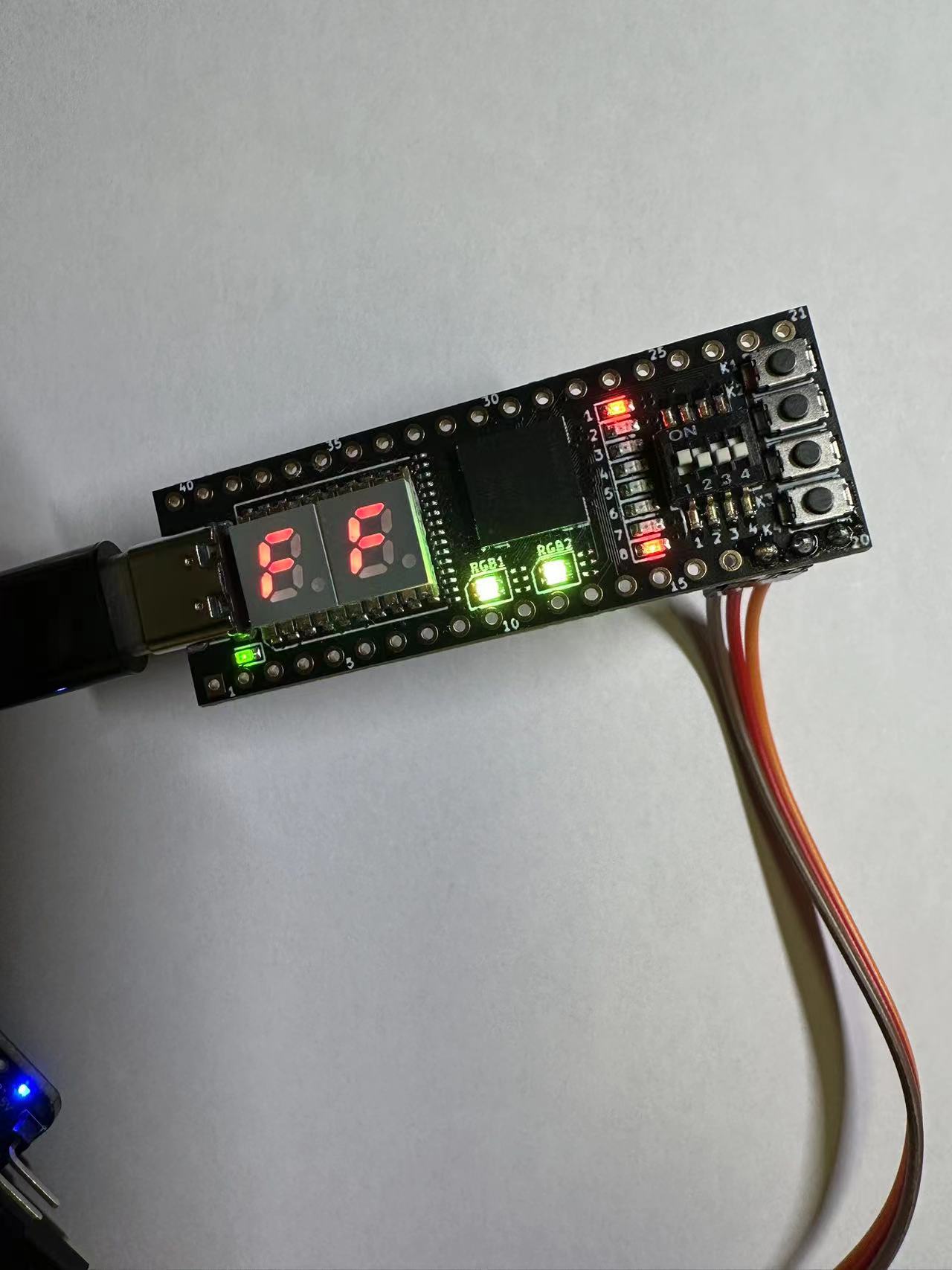

两个RGB灯是相同的状态。

拨码开关需要拨到正确位置数码管和LED才能正确显示，按键才能操作。如果拨码开关设置错误，按键是无法操作的。

总结

第一次接触FPGA Verilog，之前都是做的软件方面的工作。

学习实践下来发现Verilog语法虽然不多，但是和软件编程还是有很大区别。Verilog写出的代码其实都是在描述电路，所以写代码的时候最好能清晰的知道具体的代码对应的电路，这个电路怎么运行的。而软件编程几乎都是顺序执行，和我们的大脑思考较为一致，相对比较容易容易。

有了这次的活动经验，知道FPGA的基本工作原理，以后的学习也有了方向。

最后非常感谢电子森林举办寒假练活动。以后有机会还要参加！
