一.项目介绍

本项目基于带显示屏的RP2040平台，实现了输出可调3路PWM波的功能。项目的具体要求如下

使用RP2040的PIO编程，生成3路最高重复频率为12MHz的PWM信号，每一路的重复频率和占空比都可独立调节
重复频率越高，占空比分辨率降低（主时钟120MHz为例），占空比的调节精度最高设定为1/1000

使用按键和拨轮组合调节输出输出频率、占空比，并由按键控制每一路PWM信号的输出
能在LCD上显示基础信息如当前使用引脚示意、引脚相应的PWM参数

二.平台介绍

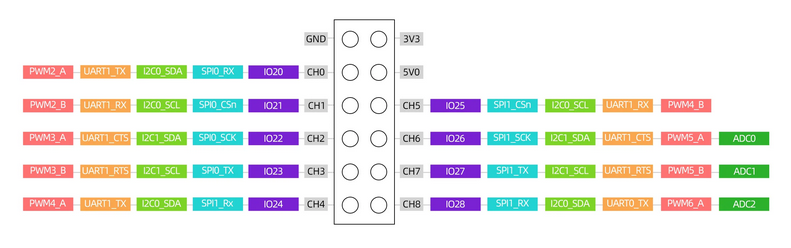

RP2040具有9根GPIO，功能灵活，通过搭配不同程序可以做成各种调试器。RP2040芯片具有双Arm Cortex M0+内核，默认运行的125MHz时钟超频到200MHz也可稳定运行，搭载的PIO功能使其可以生成各种常用或者自定义的协议，开发语言可以选择MicroPython或C/C++且官方文档例程丰富，（本项目采用micropython）适用于初学者快速入门应用的同时也可开发出芯片极致性能。

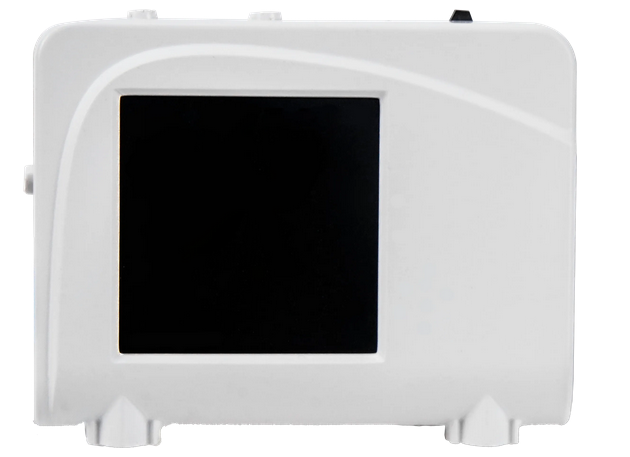

此外，本开发板配备了一块240*240分辨率的LCD彩屏以及两个可程控按键和一个拨轮，丰富了人机交互功能，可应用信息观察、界面切换等使用方式。


三.实现思路

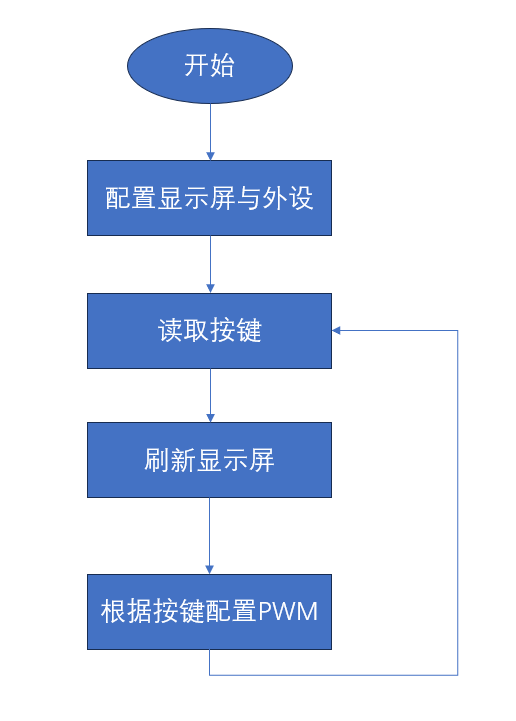

项目实现可控PWM，可应用micro自带的PWM类来选择管脚输出PWM，通过类属性控制占空比与频率。关键在于人机交互逻辑。项目的实现逻辑见下


显示逻辑

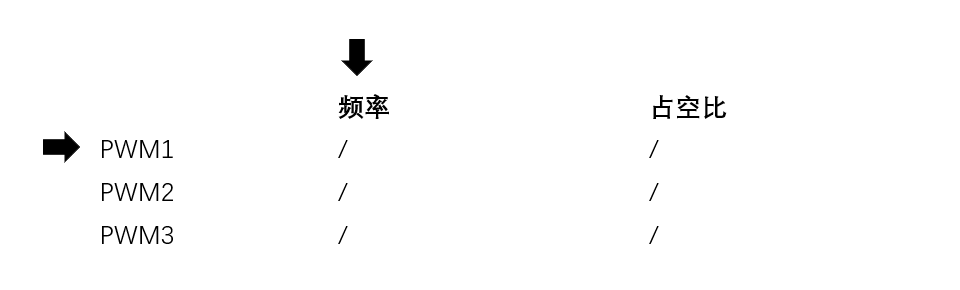

该项目需要显示三路PWM的的频率与占空比，考虑表头至少需要显示4*3的列表，同时还需要添加交互时的显示标注，如下图。


因此设置了两个偏移变量（横向偏移，纵向偏移）用以辅助显示与选择配置。此外，为简化显示逻辑并提高程序性能，仅当有按键按下时刷新屏幕，且仅刷新变化部分。如当调整通道时，将左侧标识清空并刷新到新位置；当通道配置变化时，将原有数值清空并刷新数值。

占空比处理

由于PWM占空比仅支持0-65535的整数赋值，无法以10倍的分辨度递进，因此采取了近似与倍增的的方式，将65535等分为1000份，则每份取证为65，每增加一个刻度，将占空比数值增加65。由此避免了无法整除以及产生小数的问题。

四.代码与实现效果

项目主要代码见下，实现逻辑可参照注释与视频讲解

import uos
import test.st7789 as st7789
from test.fonts import vga2_8x8 as font1
from test.fonts import vga1_16x32 as font2
import random
import framebuf
from machine import Pin, SPI, ADC,PWM
import time, math,array
from utime import sleep_ms
import struct

#将主频设为240M，由此可以产生120MHz的脉冲
machine.freq(240000000) # set the CPU frequency to 240 MHz

#配置显示器
st7789_res = 0
st7789_dc  = 1
disp_width = 240
disp_height = 240
CENTER_Y = int(disp_width/2)
CENTER_X = int(disp_height/2)
spi_sck=Pin(2)
spi_tx=Pin(3)
spi0=SPI(0,baudrate=4000000, phase=1, polarity=1, sck=spi_sck, mosi=spi_tx)

display = st7789.ST7789(spi0, disp_width, disp_width,
                          reset=machine.Pin(st7789_res, machine.Pin.OUT),
                          dc=machine.Pin(st7789_dc, machine.Pin.OUT),
                          xstart=0, ystart=0, rotation=0)
display.fill(st7789.BLACK)
display.text(font1, "select a channel", 10, 10)
display.text(font1, "  no  duty      frq", 10, 40)
display.text(font1, "   1", 10, 70)
display.text(font1, "   2", 10, 100)
display.text(font1, "   3", 10, 130)
#配置按键
buttonM = Pin(5,Pin.IN, Pin.PULL_UP) #B
buttonS = Pin(6,Pin.IN, Pin.PULL_UP) #A
buttonL = Pin(7,Pin.IN, Pin.PULL_UP) #A
buttonR = Pin(9,Pin.IN, Pin.PULL_UP) #A

#初始化偏移量 no为当前通道 select为配置属性
no=0
select=0

#配置通道
pwm=[PWM(Pin(20)),PWM(Pin(21)),PWM(Pin(22))]
pwmattr=[1,1,1]
dutyattr=[500,500,500]
for i in pwm:
    i.freq(120)
    i.duty_u16(32768)

#6个频率挡位
freq=[120,1200,12000,120000,1200000,12000000]

#显示PWM信息
display.text(font1, str(pwm[0].freq()), 140, 70)
display.text(font1, str('{:.3f}'.format(pwm[0].duty_u16()/65535)), 60, 70)
display.text(font1, str(pwm[1].freq()), 140, 100)
display.text(font1, str('{:.3f}'.format(pwm[0].duty_u16()/65535)), 60, 100)
display.text(font1, str(pwm[2].freq()), 140, 130)
display.text(font1, str('{:.3f}'.format(pwm[0].duty_u16()/65535)), 60, 130)

#主循环
while True:
	#按键信息归一化，若按下数值为1
    buttonValueM = int(not(buttonM.value()))
    buttonValueS = int(not(buttonS.value()))
    buttonValueL = int(not(buttonL.value()))
    buttonValueR = int(not(buttonR.value()))

	#选择通道，有按键按下时才刷新通道选择
    if buttonValueM or buttonValueS:
        display.text(font1, "   ", 10, 70)
        display.text(font1, "   ", 10, 100)
        display.text(font1, "   ", 10, 130)
        display.text(font1, "                        ", 10, 30)
        no=(no+buttonValueM)%3
        select=(select+buttonValueS)%2
        display.text(font1, "  *", 10, 70+30*no)
        display.text(font1, "  *", 40+100*select, 30)
  #选择属性，有按键按下时才刷新配置选择与配置
    if buttonValueL or buttonValueR:
        if select==1:
            current_value=pwmattr[no]
            if buttonValueL :
                pwmattr[no]=max(current_value-1,0)
            else :
                pwmattr[no]=min(current_value+1,5)
            pwm[no].freq(freq[pwmattr[no]])
            display.text(font1, str(pwm[no].freq())+"       ", 140, 70+30*no)
            #打印当前通道与频率
            print(no,pwm[no].freq())
        else :
        #占空比需要输入整型，为避免变量类型转换带来的精度误差，直接采用乘法与整型来计算占空比
            offset=pow(10,max(pwmattr[no],3)-3)
            if buttonValueL :
                dutyattr[no]=max(dutyattr[no]-offset,0)
            else:
                dutyattr[no]=min(dutyattr[no]+offset,1000)
            #由于占空比有效值为0-65535，若取1/1000的精度则最小刻度为65.535，取65
            pwm[no].duty_u16(65*dutyattr[no])
            display.text(font1, "0."+str(dutyattr[no]), 60, 70+30*no)
            #打印当前通道与占空比
            print(no,pwm[no].duty_u16())

    #等待0.1s
    time.sleep(0.1)

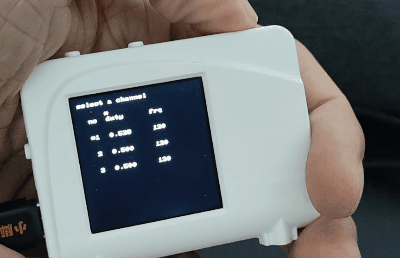

实际效果见下，展示了调节占空比与通道的效果

五.遇到的问题

本项目中的主要问题在于显示布局与PWM配置有些繁琐，遇到的技术问题阅读官方文档便可解决。

六.感想与体会

本项目中使用micropython开发嵌入式软件，简单易懂的书写方式可快速构建项目原型并迭代，是非常好用的开发工具。未来期望再次参加活动，了解并学习更多的知识，掌握更多的技能，开拓电子芯片在生活中运用的视野。
