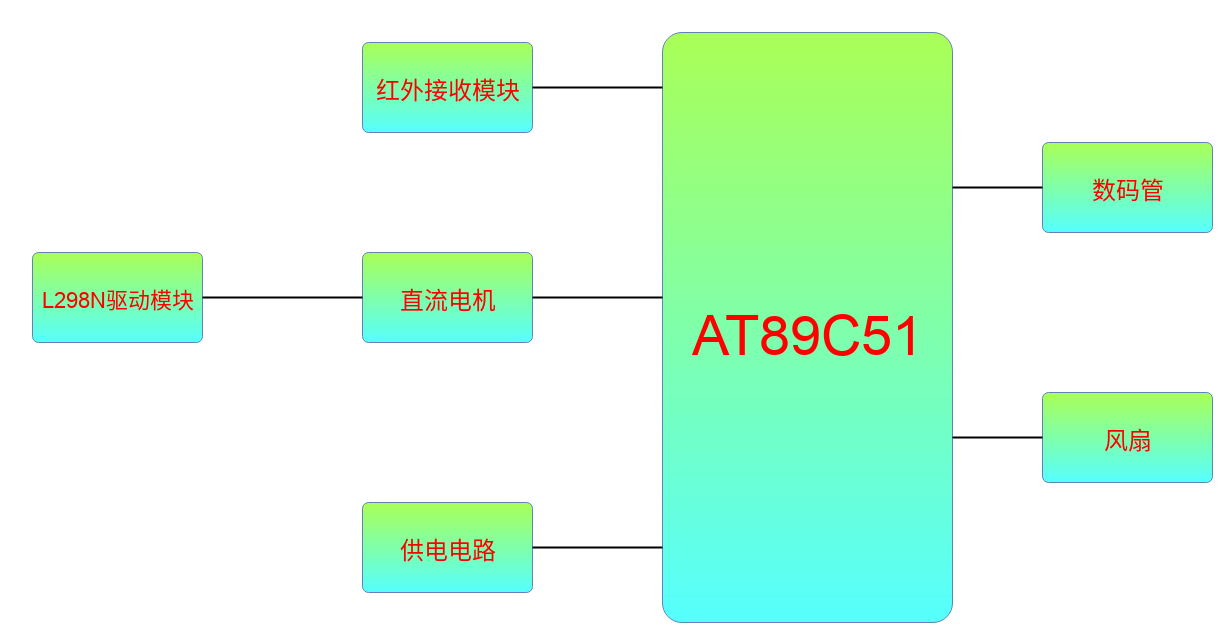

原理框图：https://www.digikey.cn/schemeit/project/智能风扇-34bceb0cc112418288c308361cf6f9e9

一.市场介绍

       在炎热的夏季，风扇成为人们室内生活中必不可少的电器产品。然而，传统的风扇控制方式存在一些不便之处，比如需要手动操作开关、无法远程控制和调速，以及缺乏定时功能等。为了解决这些问题，设计了一款基于单片机的智能风扇，利用红外线无线控制开关、调速和定时功能，使用户能够更加便捷和舒适地使用风扇。

二.项目设计原理

      主控芯片采用AT89C51，这是一款功能强大且性能稳定的单片机，具备足够的计算和控制能力。通过支持红外线NEC协议，该单片机能够接收遥控器发送的控制指令，并根据指令完成对风扇的开关、调速和定时切换。为了实现风扇的控制，采用了L298N驱动模块来驱动小型的直流电机，模拟真实风扇的工作原理。L298N驱动模块具有高电流和高电压的特点，可以有效地控制电机的转速和方向。通过单片机的IO口与L298N驱动模块进行连接，可以精确控制电机的转速，并且支持正转、反转和停止等操作。

三.项目设计思路
（1）主控芯片选择：选择了AT89C51作为主控芯片。AT89C51是一款功能强大且性能稳定的单片机，具备足够的计算和控制能力，适合用于风扇控制。

（2）红外接收模块选择：为了支持红外线无线控制功能，选用了适用于NEC协议的红外接收模块。该模块能够接收遥控器发送的红外信号，并将其转换成电信号供主控芯片进行处理。

（3）驱动模块选择：为了驱动小型直流电机，采用了L298N驱动模块。L298N驱动模块具有高电流和高电压的特点，可以有效地控制电机的转速和方向。

（4）其他器件选择：除了上述关键器件外，还需要选择适当的传感器、按键开关、显示屏等组件，根据需求进行搭配和连接。

2. 软件设计思路
（1）红外协议解码：首先，需要编写程序对红外接收模块接收到的红外信号进行解码，识别出NEC协议中的控制指令。这些指令包括开关、调速和定时控制等功能。

（2）控制逻辑设计：根据接收到的控制指令，编写程序实现相应的风扇控制逻辑。例如，根据接收到的开关指令控制电机的启停，根据调速指令控制电机转速的变化，根据定时指令设置风扇的定时关闭等。

（3）与L298N驱动模块的通信：将主控芯片的IO口与L298N驱动模块进行连接，并编写程序实现与其的通信。通过设置相应的引脚状态，控制电机的正转、反转和停止等操作。

（4）用户界面设计：如果有显示屏的需求，可以设计一个简单的用户界面，显示当前风扇状态、转速、定时设置等信息，提供用户操作的反馈和展示。

（5）其他功能增强：根据需求可以进一步增加其他功能，比如温湿度传感器的接入，实现智能调节风速的功能。
四.元器件的介绍

1.L298N驱动模块

      它是一种常用的直流电机驱动器，它可以控制双向直流电机或步进电机。该模块具有双H桥驱动器，可以提供高电流输出，适用于需要较大功率输出的应用。L298N驱动模块通常用于机器人、小车、航模等电机驱动控制系统中。

L298N驱动模块具有多种保护功能，包括过热保护、过电流保护和反向电压保护，可以保护电机和驱动器免受损坏。它还具有PWM速度控制功能，可以通过控制输入信号的占空比来调节电机的转速。

该模块通常具有简单的接线方式，可以通过外部控制信号来控制电机的正转、反转和停止。由于其性能稳定、功能全面，L298N驱动模块被广泛应用于各种电机驱动控制系统中。

2.红外接收模块

      是一种用于接收红外线信号的电子元件。它通常由红外接收器和相关电路组成，用于接收和解码红外线遥控器或红外传感器发送的信号。

红外接收模块通常用于遥控器、红外感应器、红外距离传感器等设备中。它能够接收特定频率的红外线信号，并将其转换为电信号，然后通过相关电路进行解码和处理。这样可以实现对设备的远程控制、红外信号的检测和测距等功能。

3.AT89C51

      是一种经典的8位单片机，由安森美公司生产。它基于MCS-51指令集架构，具有4KB的闪存程序存储器和128字节的RAM，以及32个I/O引脚。AT89C51还集成了多种外设，包括定时器、串行通信接口（UART）、并行I/O端口等，适用于各种嵌入式系统和控制应用。

      AT89C51单片机具有低功耗、高性能和稳定性，广泛应用于工业控制、自动化系统、电子设备、通信设备等领域。它能够实现各种功能，如数据采集、信号处理、通信控制、传感器接口等。同时，AT89C51还支持多种编程方式，包括并行编程和串行编程，便于开发人员进行程序的烧录和调试。

五.总结

通过使用AT89C51主控芯片和L298N驱动模块，成功地设计了一款智能风扇系统。该系统支持红外线NEC协议接收遥控器发送的控制指令，实现了风扇的开关、调速和定时切换功能。

在项目实施过程中，编写了红外信号解码函数，将接收到的指令转换为对应的控制操作。通过控制L298N驱动模块的输入引脚，实现风扇电机的正转、反转和停止等控制操作。利用PWM技术调整占空比，实现了风扇的调速功能。此外，通过定时器/计数器实现了风扇的定时切换功能，可以根据用户需求自动开启或关闭风扇。-dxg
