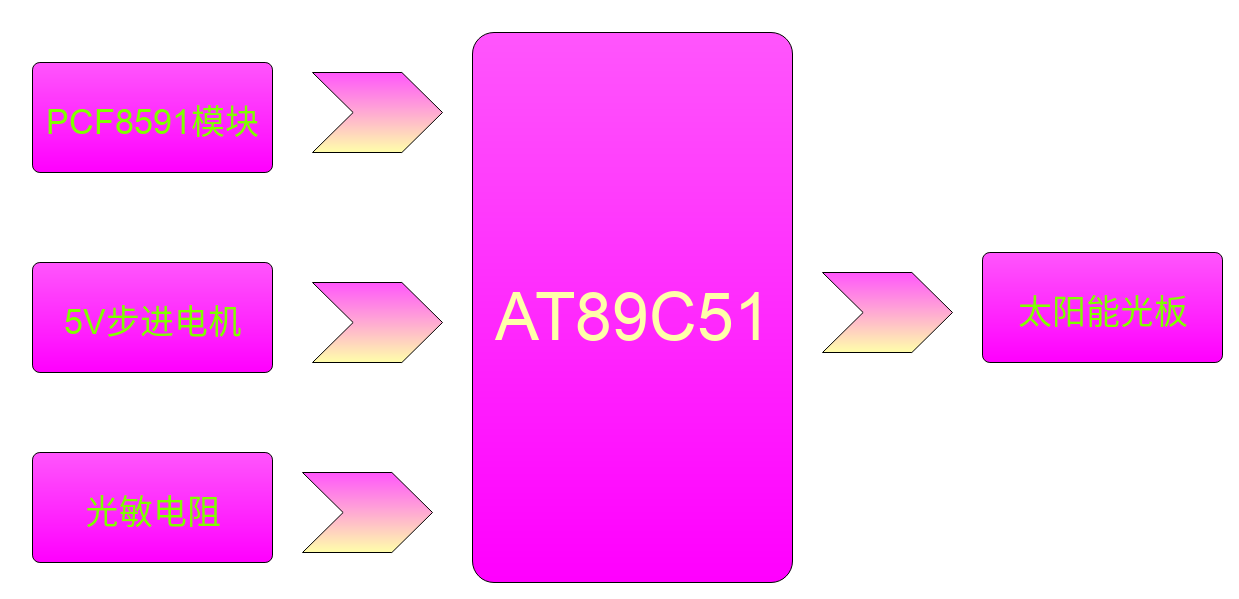

原理图框图：https://www.digikey.cn/schemeit/project/太阳能光板-ee2d61297f4e47fc9dcc1a073519b3c0

一.市场介绍

随着对可再生能源的需求不断增长，太阳能作为一种清洁、可持续的能源形式，受到越来越多的关注和应用。太阳能光板通常固定在一个固定的角度上，这限制了它们对太阳光的接收效率。为了充分利用太阳能资源，提高太阳能光板的收集效率，需要设计一个能够自动跟踪太阳光的系统。

二.市场项目介绍

本项目采用基于单片机的设计方案，主控芯片选择AT89C51。在太阳能光板的四个角上，安装了四个光敏电阻，它们用于检测四个方向太阳光的最强位置。每个光敏电阻通过PCF8591模块与主控芯片相连，利用模数转换器（ADC）采集各个通道的数据值。

通过对四个光敏传感器采集到的数据进行处理和比较，主控芯片能够确定太阳光的最强位置所在。然后，通过控制两个28BYJ-48-5V步进电机的运动，太阳能光板可以实现左右和上下方向的旋转。通过调整太阳能光板的倾斜角度，使其与太阳光保持垂直，以获得最大的太阳能收集效率。

该太阳能跟踪器的设计旨在实现自动化的太阳光追踪，以提高太阳能光板的能源收集效率。通过使用光敏电阻、ADC转换和步进电机控制等技术手段，系统能够准确地确定太阳光的位置，并自动调整太阳能光板的朝向。这将大大提高太阳能系统的能源输出，并为可再生能源的利用做出贡献。
三.系统设计思路

硬件选型
【1】主控芯片： AT89C51是一款高性价比的单片机，具有丰富的外设和强大的计算能力。采用基于MCS-51内核的8位单片机架构，拥有存储容量大（8KB Flash和256B RAM）和丰富的IO口（32个），适合控制太阳能跟踪器系统的各种功能。

【2】光敏电阻：选择具有高灵敏度和较小尺寸的光敏电阻，并根据光照条件进行选择。通过与PCF8591模块连接，可以将光敏电阻的电阻值变化转换为相应的模拟电压信号。

【3】ADC模块： PCF8591是一款常用的4通道12位ADC模块，适用于将模拟信号转换为数字信号。通过连接4个光敏电阻到PCF8591的4个输入通道上，可以实现数据的采集和转换。

【4】步进电机：28BYJ-48-5V 28BYJ-48-5V步进电机是一个小型、低功耗的步进电机，适用于低速应用。使用两个步进电机可以控制太阳能光板在水平和垂直方向上的旋转，为太阳能跟踪器提供多个方向的调整。

连接方式：根据项目需求，将AT89C51主控芯片与PCF8591模块、ULN2003驱动模块、28BYJ-48-5V步进电机、光敏电阻等进行正确的引脚连接。

【2】初始化设置：在主函数开始部分，进行必要的初始化设置，例如设置I/O口方向、定义引脚连接、初始化I2C总线等。

【3】光敏电阻采集：通过PCF8591模块采集4个光敏电阻的数据。使用I2C通信协议，向PCF8591模块发送控制字节，选择光敏电阻通道，并通过ADC转换获取光敏电阻的数值。将采集到的数据存储在名为lightSensor的数组中，每个元素对应一个光敏电阻通道。

【4】确定最强光位置：根据采集到的光敏电阻数据，通过比较找到最强光的位置。遍历lightSensor数组，记录最大值的索引，表示最强光所在的方向。

【5】步进电机控制：根据最强光的位置控制步进电机的旋转，使太阳能光板朝向最大光的方向。根据最大光位置的索引，使用条件语句判断旋转方向，然后调用StepperMotor_Rotate函数控制步进电机旋转。根据需求，可以设置旋转步数和旋转方向，以实现精确的转动控制。

【6】延时等待：在步进电机旋转完成后，可以添加适当的延时，以等待太阳能光板调整到新的位置。可以根据实际情况调整延时时间，确保光板稳定后进行下一次采集和控制。

【7】循环执行：将上述步骤放置在一个无限循环中，以实现持续的太阳能跟踪。程序将不断采集光敏电阻数据、确定最强光位置，并通过步进电机控制太阳能光板旋转，以获得最大的太阳能收集效率。
四.项目总结

         单片机控制系统，通过对太阳位置的检测和计算，实现太阳能电池板的自动跟踪，以最大化太阳能的收集效率的设备。总的来说，基于单片机设计的太阳能跟踪器是一种高效、智能的太阳能发电设备，能够提高太阳能电池板的能源利用效率，具有广泛的应用前景和市场需求。-dxg
