一、项目思路

      设计一个心率检测手表，使用esp32和MAX30102心率血氧传感器模块，可用于测量心率和血氧浓度。以下是分点详细介绍：

    1.硬件设计：

• - 主控芯片：使用ESP32作为主控芯片。ESP32具有Wi-Fi和蓝牙功能，适合与其他设备进行通信，并且有足够的计算能力进行数据处理。
• - 传感器：采用MAX30102心率血氧传感器模块，该模块集成了红外和可见光LED、光敏探测器和调制解调器，用于测量心率和血氧浓度。
• - 显示屏：选择一个合适尺寸的OLED显示屏，用于显示心率和血氧浓度等数据。
• - 电池和充电电路：选用适当容量的可充电电池，并设计一个合适的充电电路，以提供电源给手表系统。

     2.可选组件：

• - 按钮和调节器：可以添加一些按钮或调节器，用于手动控制操作。
• - GPS模块：如果你想要手表具备定位功能，可以考虑添加一个GPS模块。
• - 运动传感器：通过添加一些运动传感器（例如加速度计、陀螺仪）来实现更多的功能，如步数统计、运动跟踪等。

      3.软件设计：

• - 开发环境：你可以选择使用Arduino IDE或ESP-IDF来开发ESP32的固件。根据选择的开发环境，选择相应的库和驱动程序来支持MAX30102传感器。
• - 数据处理和显示：编程ESP32读取MAX30102传感器输出的数据，并进行处理和格式化。然后将数据显示在OLED屏幕上。
• - 数据传输和通信：使用ESP32的蓝牙或Wi-Fi功能，将数据传输给手机或其他设备进行进一步的处理和分析。
• - 血氧过高报警显示：在数据处理部分，你可以设置一个阈值来检测血氧过高的情况，并在屏幕上显示相应的报警信息。

      4.编程方面：

       使用Arduino编程语言来编写程序。编写程序来初始化ESP32和MAX30102，进行数据读取和处理，然后将结果显示在OLED屏幕上。可以添加适当的代码来检测血氧过高，并触发报警机制。

二、方案框架

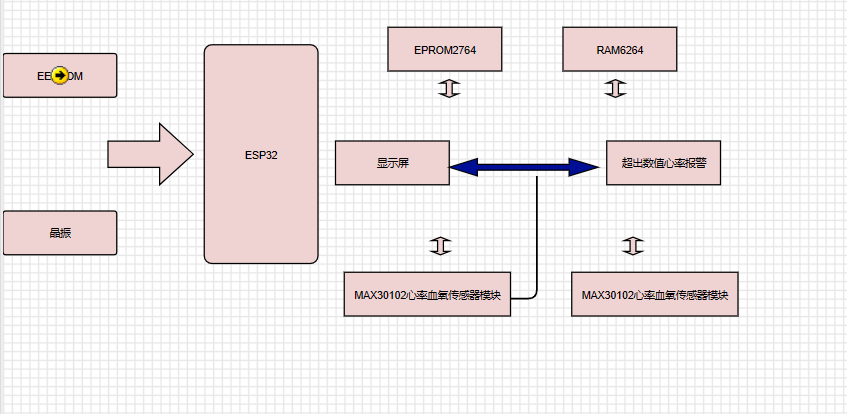

方案框图

https://www.digikey.cn/schemeit/project/智能手表-e030286085e0480886e6032861759162

https://www.digikey.cn/schemeit/project/detail/f513d42b3f7e46d88141b403d7c25215

主要元器件：

   ESP32-WROOM-32E-N4 乐鑫科技（Espressif）

   MAX30102心率血氧传感器模块

主控芯片:乐鑫ESP32-S3

    ESP32-S3 是一款集成2.4GHzWi-Fi和Bluetooth5(LE)的MCU芯片 , 支持远距离模式(Long Range)。ESP32-S3搭载Xtensa@32位LX7双核处理器,主频高达240 MHz,内置512KB SRAM(TCM),具有45个可编程GPIO 管脚和丰富的通信接口。ESP32-S3支持更大容量的高速Octal SPI flash和片外RAM,支持用户配置数据缓存与指令缓存。
    ESP32-S3芯片具有行业领先的低功耗性能和射频性能，支持WiFi IEEE802.11b/g/n协议和Bluetooth5 。该芯片搭载Xtensa-R32位LX7 双核处理器，工作频率高达240 MHz。支持二次开发，无需使用其它微控制器或处理器。芯片内置512KB SRAM ,384KBROM , 16KBRTC SRAM。芯片支持多种低功耗工作状态，能够满足各种应用场景的功耗需求。芯片所特有的精细时钟门控功能、动态电压时钟频率调节功能、射频输出功率可调节功能等特性，可以实现通信距离、通信速率和功耗之间的最佳平衡。
    模组提供丰富的外设接口,包括UART ,PWM , SPI , I2S, I2C,ADC , LCD, DVP,RMT(TX/RX),脉冲计数器, USB OTG , USB Serial/JTAG , SDIO , DMA 控制器, TWAI控制器,温度传感器,电容式传感器和多个IO口。
    模块具有多种特有的硬件安全机制。硬件加密加速器支持AES、SHA 和RSA算法。其中的RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能。其他安全特性还包括Flash加密和安全启动(secure boot)签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙:Bluetooth5 , Bluetoothmesh 。蓝牙速率支持:125Kbps,500Kbps,1Mbps,2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。

 MAX30102心率血氧传感器模块

      MAX30102是一款集成了红外和可见光LED、光敏探测器和调制解调器的心率血氧传感器模块。它具有高度集成的特点，可以用于非侵入式测量人体的心率和血氧浓度。

• 1. 心率测量：MAX30102使用红外光和可见光LED来照射皮肤，并通过光敏探测器捕捉反射回来的光信号。基于这些反射光强度的变化，传感器可以计算出心率的值。
• 2. 血氧浓度测量：MAX30102还可以通过测量血液中的红外和可见光的吸收情况来间接估计血氧浓度。它使用了脉冲血氧饱和度（SpO2）测量技术，对血流中的氧饱和度进行评估。
• 3. 调制解调器：MAX30102内部集成了调制解调器，用于调制LED的光输出和解调光敏探测器的接收信号。这有助于减少环境光的干扰，并提供稳定和准确的测量结果。
• 4. 省电模式：MAX30102支持低功耗模式，可以通过关闭一些不必要的模块来降低功耗，以延长电池寿命。
• 5. SPI/I2C接口：MAX30102可以通过SPI或I2C接口与主控芯片（如ESP32）进行通信。这使得MAX30102可以很容易地与各种微控制器和开发板集成。
• 6. 灵活的工作模式：MAX30102支持不同的工作模式，如连续测量模式、单点测量模式和间断测量模式，可以根据具体需求进行配置。

MAX30102是一款高性能的心率血氧传感器模块，适用于健康监测、医疗设备和运动追踪等应用。它的集成度高、精度高，并且易于使用和集成，使其成为许多心率监测设备的首选传感器之一。

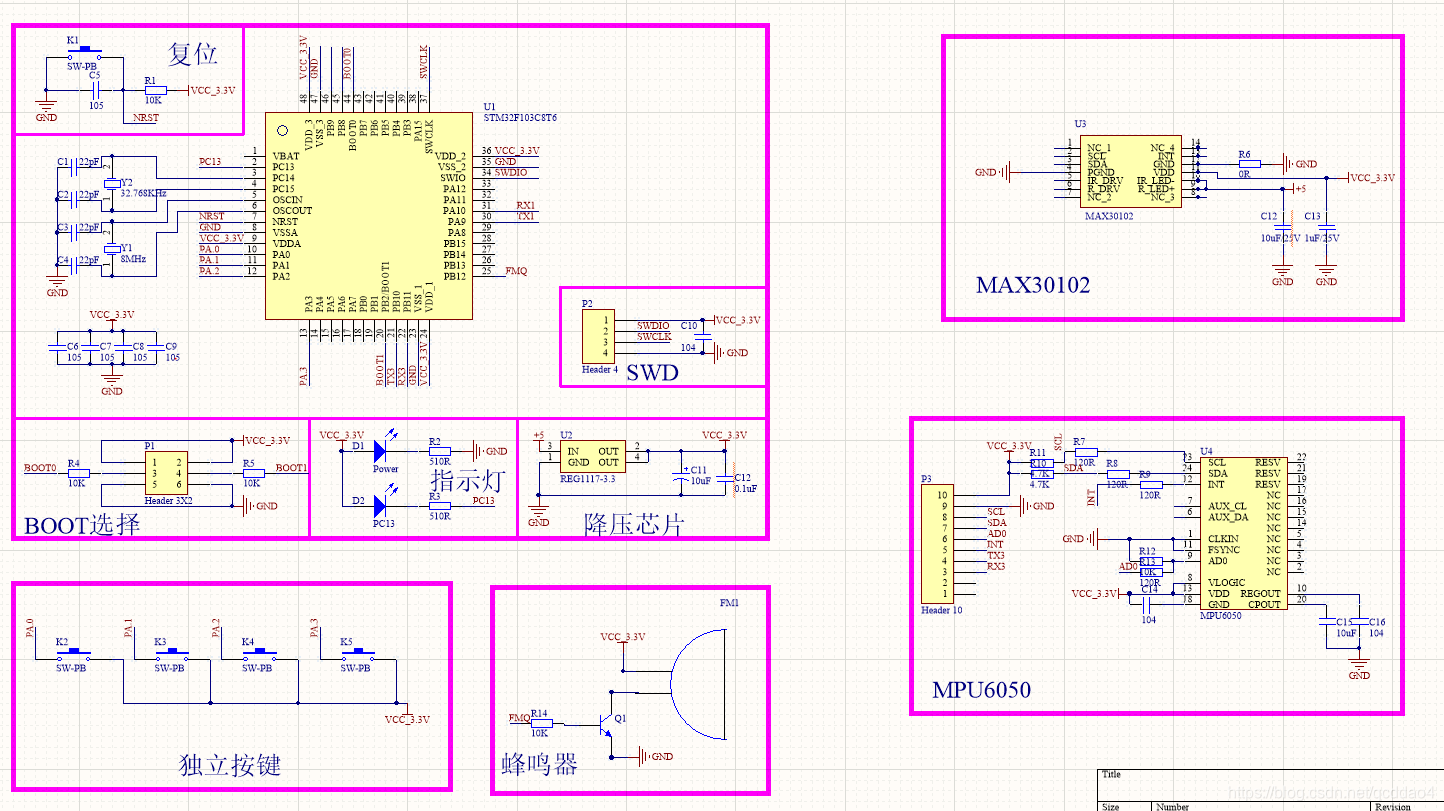

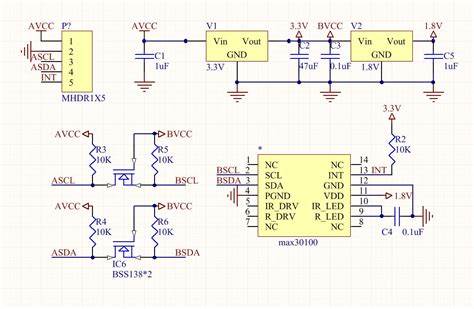

三、电路图

四、总结

        本文是设计的一款心率检测手表，需要考虑硬件和软件两个方面。硬件上，主控芯片、传感器、显示屏和电池充电电路是必备的元器件，而按钮、GPS模块和运动传感器等组件是可选的。软件上，可以使用Arduino IDE或ESP-IDF来开发固件，然后编写程序读取传感器输出的数据，进行处理和格式化，并通过蓝牙或Wi-Fi功能进行数据传输和通信。在编程方面，需要添加代码来检测血氧过高并触发报警机制。本方案将提供一款非常实用的心率检测手表，有助于人们更好地关注自己的健康状况。
