一、项目思路

这是一个简单的智能床垫健康监测器设计，使用ESP32和压力传感器，光敏传感器，温湿度传感器，心率传感器。以下是分点详细介绍：

主控芯片：

     使用ESP32作为主控芯片。ESP32是一款低功耗、高性能的Wi-Fi和蓝牙模块，具有丰富的通信接口和强大的处理能力。

传感器：

     选择适合的压力传感器嵌入床垫中。压力传感器可以测量床垫上施加的压力，从而得知睡眠状态、体动情况等信息。常见的压力传感器有压电传感器和电阻式传感器，您可以根据实际需求选择合适的传感器型号。

可选组件：压力传感器，温湿度传感器，光敏传感器，心率传感器

1. 温湿度传感器：用于监测床垫的温度和湿度，以便更全面地评估睡眠环境的舒适度。

2. 光敏传感器：用于监测光线强度，以了解睡眠环境的光照情况。

3. 心率传感器：用于监测用户的心率，以提供更详细的睡眠质量分析。

开发环境：

      在开发ESP32的智能床垫健康监测器时，您可以使用Arduino IDE或者PlatformIO等开发环境进行编程和调试。

库：

      您可以使用ESP32的相关库和传感器的库来简化开发流程。例如，ESP32的官方库提供了丰富的功能和示例代码，还可以根据需要选择适合的压力传感器库和其他传感器库。

连接硬件：

      通过将ESP32与压力传感器和其他传感器进行电路连接，可以获取传感器数据并传输到主控芯片。具体的连接方式可以参考传感器和ESP32的数据手册和示例电路。

编程：

      使用相应的库函数，您可以在ESP32上编写代码来读取传感器数据、分析睡眠质量并提供反馈。您可以根据需要定义适当的阈值和算法来判断睡眠质量，并结合其他传感器数据来提供睡眠建议。

睡眠质量分析显示：

      通过与床垫连接的显示屏或者通过与其他设备（如手机或电脑）的无线连接，您可以在实时显示或者日志文件中显示睡眠质量分析、体动情况等信息。可以使用ESP32的Wi-Fi或蓝牙功能与其他设备进行通信。通过实时监测睡眠质量、体动情况等，利用ESP32智能床垫健康监测器可以提供定制化的睡眠建议和反馈，帮助用户改善睡眠质量，追踪睡眠变化。

二、方案框架

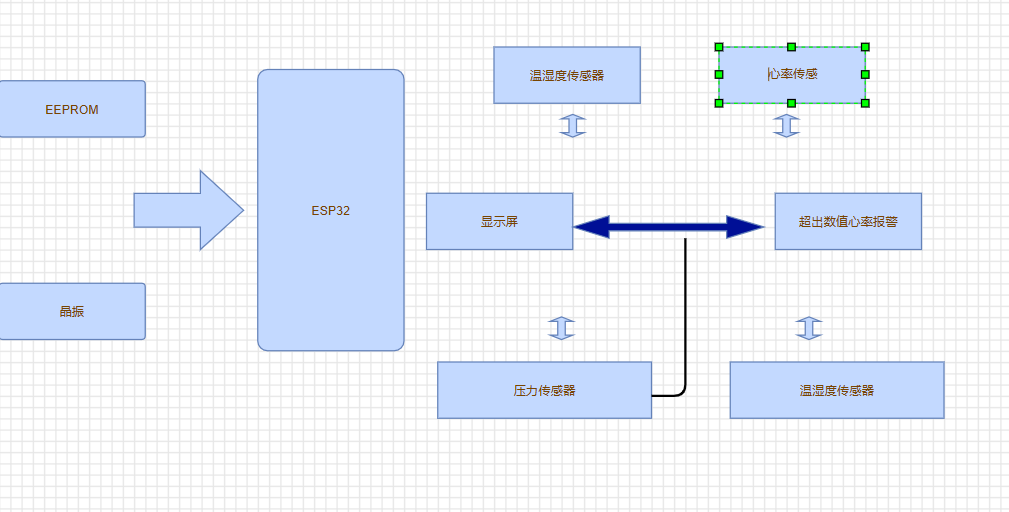

方案框图

https://www.digikey.cn/schemeit/project/智能床垫健康监测器-7bccd024e3bc41968ed77fe0cd2c7d0d

https://www.digikey.cn/schemeit/project/detail/7bccd024e3bc41968ed77fe0cd2c7d0d

主要元器件：

   ESP32-WROOM-32E-N4 乐鑫科技（Espressif）

   压力传感器：Honeywell FSR series

   温湿度传感器：DHT22

   光敏传感器：TEMT6000

   心率传感器：MAX30100

主控芯片:乐鑫ESP32

    ESP32是一种广泛使用的低功耗、高性能的Wi-Fi和蓝牙开发板，它由乐鑫科技开发并广泛使用。ESP32开发板基于双核Tensilica LX6处理器运行，并集成了Wi-Fi和蓝牙连接功能。它还具有多个GPIO引脚，以及多个通用串行总线（如SPI和I2C）来支持各种传感器和设备的连接。ESP32开发板可通过Arduino IDE或MicroPython等开发环境进行编程和控制。

   模组提供丰富的外设接口,包括UART ,PWM , SPI , I2S, I2C,ADC , LCD, DVP,RMT(TX/RX),脉冲计数器, USB OTG , USB Serial/JTAG , SDIO , DMA 控制器, TWAI控制器,温度传感器,电容式传感器和多个IO口。
    模块具有多种特有的硬件安全机制。硬件加密加速器支持AES、SHA 和RSA算法。其中的RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能。其他安全特性还包括Flash加密和安全启动(secure boot)签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙:Bluetooth5 , Bluetoothmesh 。蓝牙速率支持:125Kbps,500Kbps,1Mbps,2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。

压力传感器：Honeywell FSR series
      压力传感器是一种压阻式传感器，通常由一个细薄的弹性薄膜和敏感电阻构成。当外部施加压力时，薄膜会产生弯曲变形，导致电阻值发生变化。通过测量电阻值的变化，可以获得压力的量化信息。Honeywell FSR系列压力传感器具有灵敏度高、响应快、精准度高和低功耗等特点，适用于各种应用场景，包括床垫压力监测。

温湿度传感器：DHT22
      DHT22是一种数字温湿度传感器，能够同时测量环境的温度和相对湿度。该传感器采用专利的数字信号采集技术，可提供高精度的温湿度数据。DHT22具有较高的测量范围、快速响应、低功耗和良好的稳定性。它通常通过单一的总线通信协议（如一线串行总线）与主控芯片进行连接，非常适合用于智能床垫环境温湿度监测。

光敏传感器：TEMT6000
      TEMT6000是一种环境光敏感器，可以测量环境中的光强度。该传感器基于光敏二极管原理，当光线照射到传感器上时，光敏二极管的电流会产生变化，从而反映出光的强度。TEMT6000具有快速响应、高灵敏度和宽光谱响应范围等特点，适用于光照监测、自动亮度调节等应用。在智能床垫中使用光敏传感器可以监测睡眠环境的光照情况，为用户提供更舒适的睡眠环境。

心率传感器：MAX30100
       MAX30100是一种集成了红外和可见光传感器的心率传感器模块。它能够通过红外光和可见光的反射测量用户的心率和血氧饱和度。该传感器具有高集成度、低功耗、高灵敏度和抗干扰能力强等特点，适用于智能健康监测领域。在智能床垫中使用心率传感器，可以实时监测用户的心率，帮助评估睡眠质量和身体健康状况。

三、电路图

四、总结

       ESP32智能床垫健康监测器通过多种传感器的嵌入和数据处理，为用户提供全方位的睡眠质量监测与建议。压力传感器可以实时监测床垫上施加的压力来获得睡眠状态和体动信息，温湿度传感器能够监测床垫环境的舒适度，光敏传感器可以监测光线强度，心率传感器可以监测用户的心率。这些传感器的数据通过ESP32来实时处理和分析，以提供客户定制化的睡眠建议和反馈。
