一·项目介绍：

    此项目是基于传统的51单片机，lcd1602和ds1302的数字时钟，既可以5v直流供电，也可以外接电池方便携带。同时ds1302也具有掉电不丢失数据的功能，兼具了便宜，方便，实用，可靠的优点。可以实时提醒人们时间，强调时间观念。

二·设计思路：

    很多时候都是打算看一下手机时间，打开手机之后，却看东看西花了大半个小时，所以就打算设计一个只能看时间的装置。

三·市场介绍：

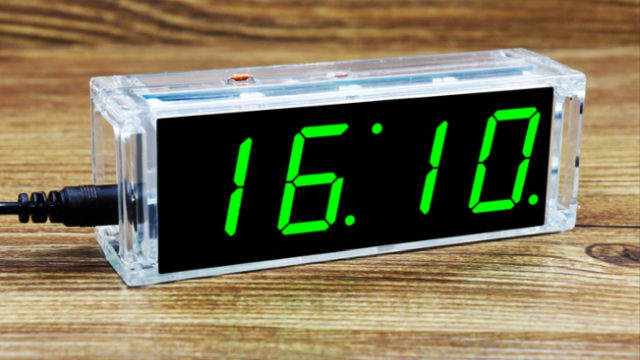

    数字时钟是一种使用数字显示时间的电子时钟。它通过数字显示屏或液晶显示屏显示当前的小时和分钟。数字时钟通常具有精准的时间显示，易于阅读和操作。

数字时钟市场非常广泛，适用于各种场景和需求。以下是数字时钟的一些主要市场介绍：

1. 家庭市场：数字时钟在家庭中广泛使用，可以放置在卧室、客厅、厨房等地方，方便人们随时了解时间。它们通常具有简洁的设计和易于操作的功能，可以满足家庭成员的基本需求。

2. 办公市场：数字时钟在办公室和商业场所中也很常见。它们可以放置在办公桌上、接待处、会议室等地方，帮助员工和客户准确掌握时间。一些数字时钟还具有日期和闹钟功能，能够提醒人们重要的会议和任务。

3. 学校市场：学校和教育机构经常使用数字时钟来帮助学生和教职员工掌握时间。数字时钟可以放置在教室、图书馆、实验室等地方，帮助学生按时到达课堂，提高学习效率。

4. 运动场馆市场：数字时钟在运动场馆和体育比赛中起着重要的作用。它们可以用于计时、倒计时和显示比赛时间。数字时钟通常具有高精度的计时功能，能够满足体育比赛的需求。

5. 公共交通市场：数字时钟在公共交通系统中也很常见，例如火车站、机场和公交车站。它们可以用于显示列车、飞机和公交车的到达和离开时间，方便乘客合理安排行程。

总之，数字时钟市场非常广泛，适用于各种场景和需求。无论是家庭、办公室、学校还是运动场馆和公共交通系统，数字时钟都能提供准确的时间显示和功能，帮助人们更好地管理时间。

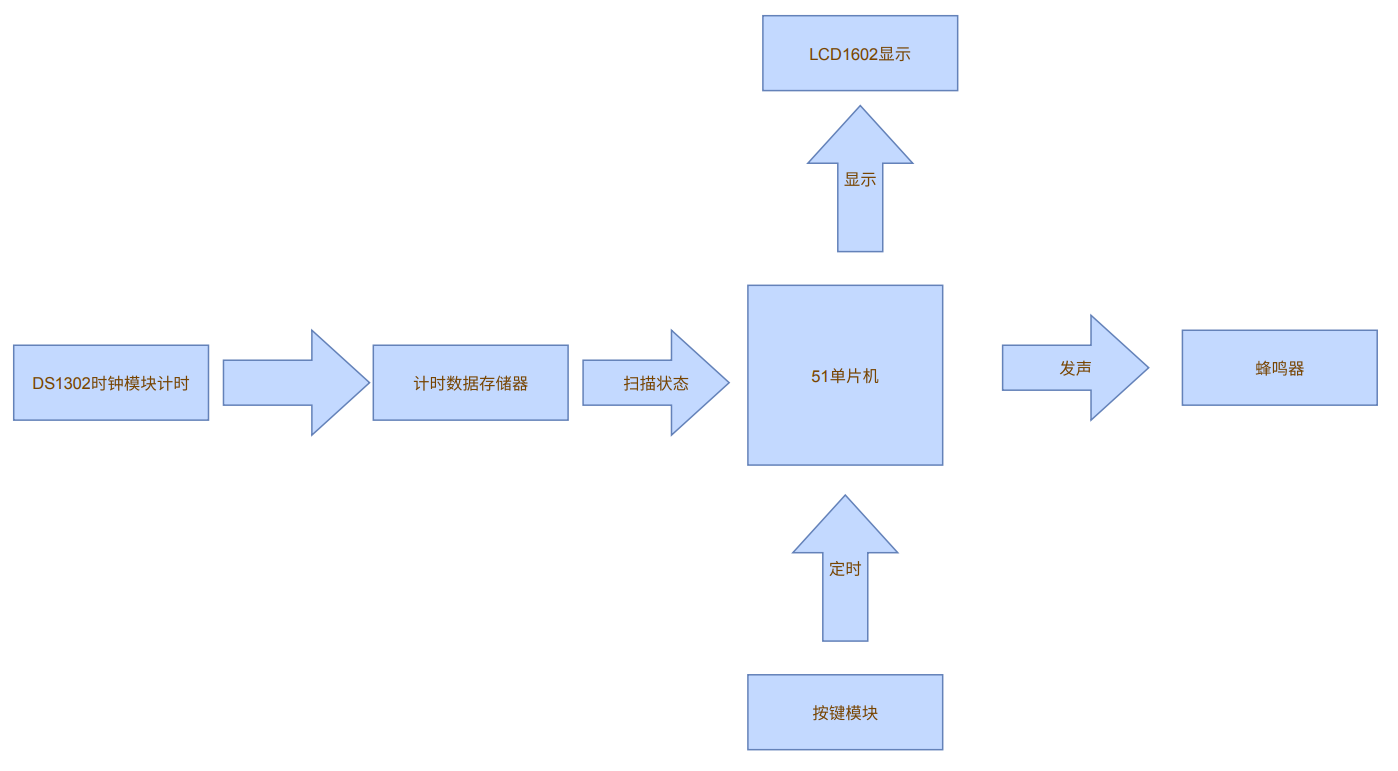

四·原理框图

原理框图连接：https://www.digikey.cn/schemeit/project/51数字时钟-2191a1b1e963477eb1a914d5159d5565

Scheme-it是一款在线电路图设计工具，由Digi-Key Electronics开发。它提供了一个直观且易于使用的界面，使用户能够轻松创建和共享电路图。它是一个功能强大且易于使用的在线电路图设计工具。它适用于学生、工程师和爱好者，可以帮助他们快速创建和共享电路图，促进学习和交流。

五·硬件介绍：
DS1302是有涓细电流充电能力的低功耗实时时钟芯片。它可以对年、月、日、周、时、分、秒进行计时，并且具有闰年补偿等多种功能。

工作电压为2.0V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。
DS1302的引脚排列,其中Vcc2为主电源，VCC1为后备电源。在主电源关闭的情况下，也能保持时钟的连续运行。DS1302由Vcc1或Vcc2两者中的较大者供电。当Vcc2大于Vcc1+0.2V时，Vcc2给DS1302供电。当Vcc2小于Vcc1时，DS1302由Vcc1供电。X1和X2是振荡源，外接32.768kHz晶振。RST是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据传送的方法。当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。上电运行时，在Vcc>2.0V之前，RST必须保持低电平。只有在SCLK为低电平时，才能将RST置为高电平。I/O为串行数据输入输出端(双向)，后面有详细说明。SCLK为时钟输入端。

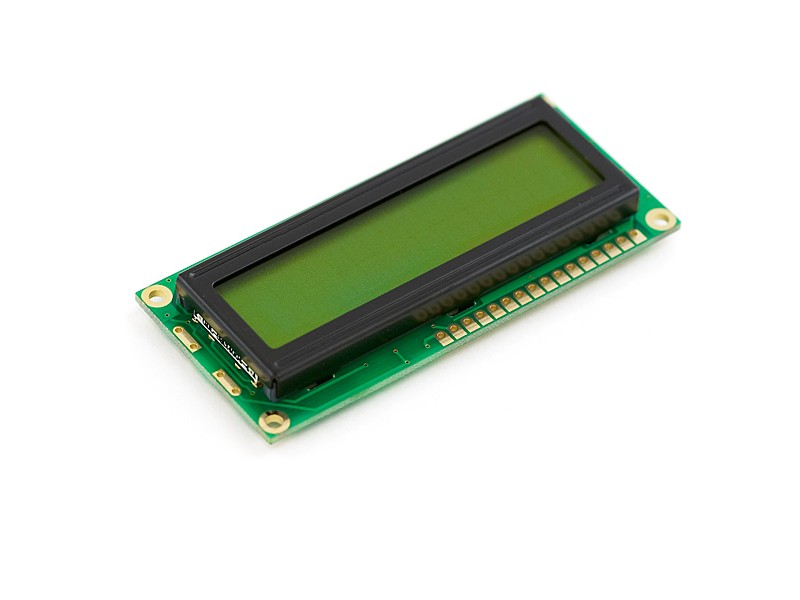

LCD1602

       由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。因此，液晶显示器画质高且不会闪烁。
液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
       液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
       相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。并且在考虑系统耗电及供电的问题我们采用了LCD1602液晶显示屏幕。

六·总结

   参加“How2Make”设计大赛是一次非常有意义的经历。在这次比赛中，我学到了很多关于设计和创意的知识，并且也收获了很多宝贵的经验和心得。总的来说，参加“How2Make”设计大赛是一次非常有意义的经历。通过这次比赛，我学到了很多关于设计和创意的知识，并且也收获了很多宝贵的经验和心得。我相信这次经历将对我的设计事业产生积极的影响，并且我期待着参加更多的设计比赛和活动
