一、项目介绍

前段时间有个项目需要调试ARM7内核的芯片，由于手头没有合适的调试器以及对DAPLink调试器知识的匮乏，导致项目结束也未能调试成功。 在参考了STLink、DAPLink以及开源平台上众多大佬的项目之后，最终决定制作这样一款调试器。

在结合了各方的优缺点之后，期望制作的调试器具有以下特点：

• 使用TYPE-C接口，并且支持 C to C 数据线。
• 尺寸尽可能迷你小巧。
• 支持虚拟串口。
• 支持DAPLINK固件。
• 支持STLINK固件。

二、设计框图及原理介绍

本制作使用 Scheme-it 网页版本绘制设计框图，初步体验下来感觉比较容易上手。

Scheme-it 介绍

Scheme-it 是一款在线原理图和图表绘制工具，能让您在浏览器网页中创建并分享自己的技术布局设计。该工具包括了构建电路所需的一整套原理图符号以及集成式 Digi-Key 目录，支持将产品图片和图像插入您的设计中。

Scheme-it 参考设计库（Design Starters）预存了近200个参考设计文件，分为6大类，14小类，涵盖通信、工业、交通、电源、开发工具、消费类电子等各个领域。

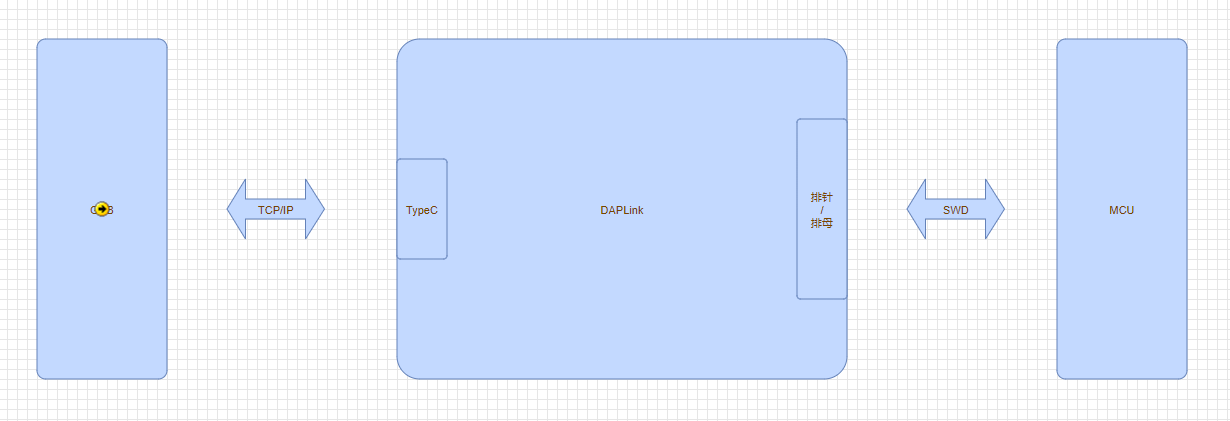

设计框图

Scheme-it 项目分享链接：https://www.digikey.cn/zh/schemeit/project/detail/e7b6525b1ba94dc6850517cdbef5d71b

原理介绍

目前常见的交互调试软件是 GDB，通常它运行在用户PC上，提供了各种调试所需的接口，从而使用户可以直接获取处理器的控制权（下载启动、停止程序（打断点）、监测、修改寄存器和内存）。而GDB软件提供的这些面向用户的统一接口，最终都要被调试器硬件（本制作的 DAPLink 就是其中一种）解释为目标处理器的调试模块的具体指令去执行。由此可知，调试器的作用是解析GDB的调试指令发送给目标处理器执行。

三、主要芯片介绍

原理图参见第二阶段项目报告，下面介绍一下主要使用到的器件

STM32F103CBT6

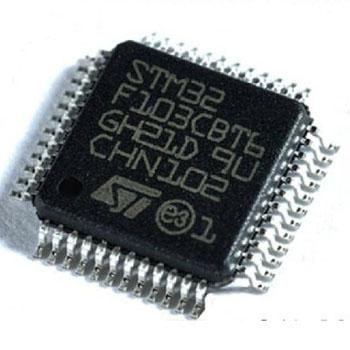

STM32F103CBT6 是一款中密度性能，ARM Cortex-M3 32位微控制器，采用 48 引脚的 LQFP 封装。它集成了 72MHz 运行频率的高性能RISC内核，高速嵌入式存储器，以及连接至2条APB总线的多种增强型I/O与外设。

STM32F103CBT6 具有12位模数转换器，计时器，PWM计时器，标准与高级通讯接口。多种省电模式允许用户设计低功耗应用。

文档链接：https://www.st.com/resource/en/datasheet/stm32f103cb.pdf

AMS1117-3.3

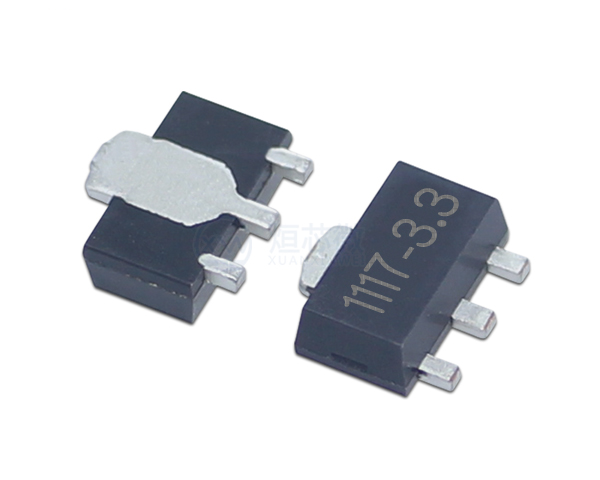

AMS1117-3.3 是一种广泛使用输出电压为 3.3V 的正向低压降稳压器，适用于高效率线性稳压器。在该项目中用于电压转换，将USB输入的5V电压转换为 MCU 所需的 3.3V 输入电压。考虑到要制作迷你 DAPLink 因此采用 SOT-89-3 封装的版本。

文档链接：https://media.digikey.com/pdf/Data Sheets/UTD Semi PDFs/AMS1117.pdf

四、结语

第一次使用 Scheme-it 网页版绘制的设计框图，初步体验下来感觉还是比较容易上手的。功能也比较丰富，可以绘制电路图，UML图等各种图表。希望得捷能进一步提升稳定性。

最后，感谢硬禾学堂联合 DigiKey 推出的这次活动！此次活动带给我许多宝贵实践经验和机会，在此表示感谢！
