一、前言

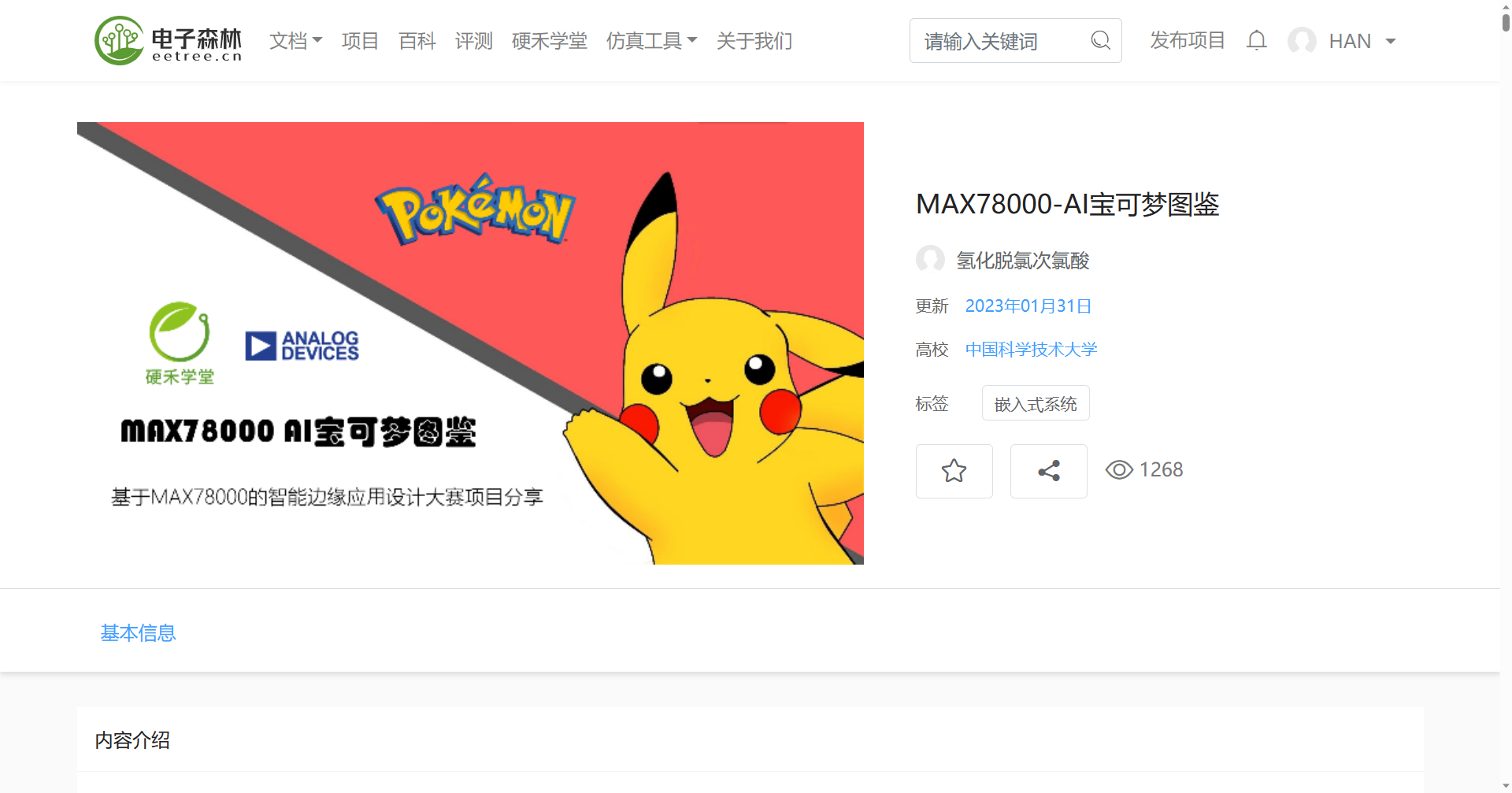

与硬禾团队的相识就是去年MAX78000FTHR的活动，当时查询边缘Ai的相关内容时注意到了硬禾与ADI联合举办基于MAX78000的智能边缘应用设计大赛。其中的优秀作品深深吸引了我，于是便开始关注硬禾团队，并且参与相关活动。这次FastBond2活动正好可以完成我的MAX78000FTHR的拓展板设计。
二、设计框图及原理介绍

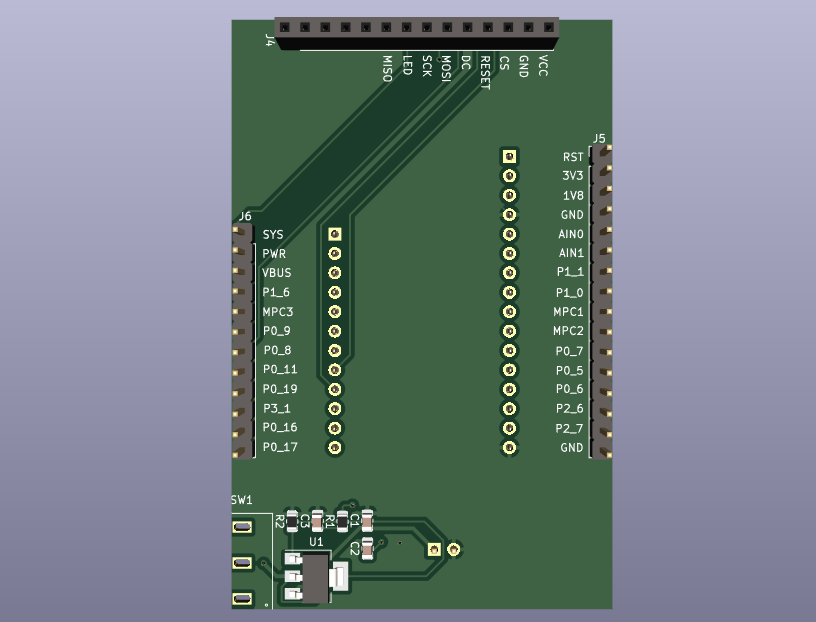

项目介绍：MAX78000FTHR拓展板，由于MAX78000FTHR板卡比较小巧，所以外接的设备都是通过杜邦线连接排针而成，极不方便。MAX78000FTHR上带了一个摄像头，开发者通常通过屏幕显示摄像头获取的信息来判断摄像头是否工作正常，MAX78000FTHR的拓展板将市面上常用的2.4寸SPI串口TFT预留出来，即插即用。MAX78000FTHR通常使用USB进行供电便于开发，但是不利于产品的实际使用，MAX78000FTHR拓展板改用锂电池供电，不依赖于USB供电，简单方便，便于产品进行长时间的测试。
使用Scheme-it工具设计原理图：https://www.digikey.cn/schemeit/project/max78000-c123ac2efe814e409b57e10eae1e2509
三、原理图及芯片介绍
REG1117-5介绍：
REG1117-5：REG1117 是德州仪器（Texas Instruments）生产的一系列易于使用的三端稳压器。 该系列包括各种固定电压和可调电压版本、两种电流（800mA 和 1A）以及两种封装类型（SOT-223 和 DDPAK）。 可调版本的输出电压由两个外部电阻器设置。 REG1117 低压差允许其在低至 1V 的输入输出电压差下使用。 激光微调无需调整即可确保出色的输出电压精度。 NPN 输出级允许输出级驱动为负载电流提供最大效率。
芯片特性：
- 固定和可调版本
- 用于 SCSI-2 有源端接的 2.85V 型号
- 输出电流：
REG1117: 最大 800mA
REG1117A: 最大 1A - 输出容差：最大±1%
- 压差电压：
REG1117：IO = 800mA 时最大电压为 1.2V
REG1117A：IO = 1A 时最大电压为 1.3V - 内部电流限制
- 热过载保护
- SOT-223 和 DDPAK 表面贴装封装
- 应用领域
- 手持式数据采集设备
- 高效率线性稳压器
- 电池供电的仪器
- 笔记本电脑电池管理电路
- 核心电压供应：FPGA、PLD、DSP、CPU

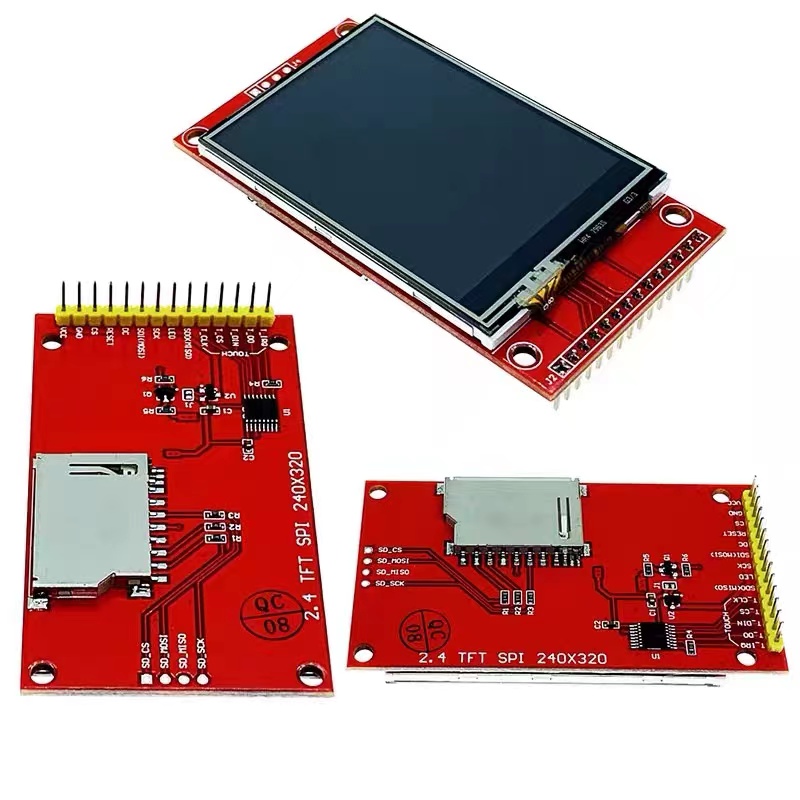

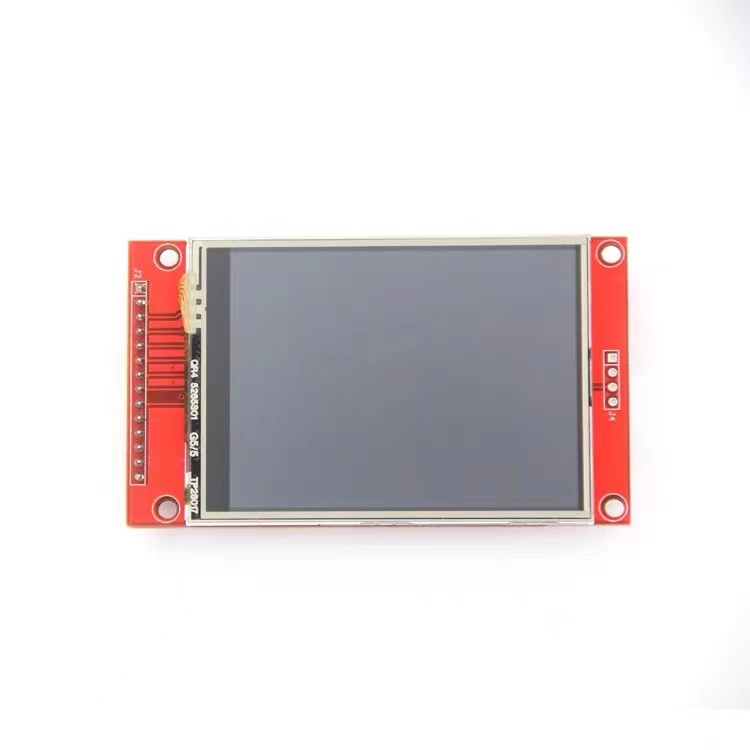

2.4寸SPI串口TFT显示屏：

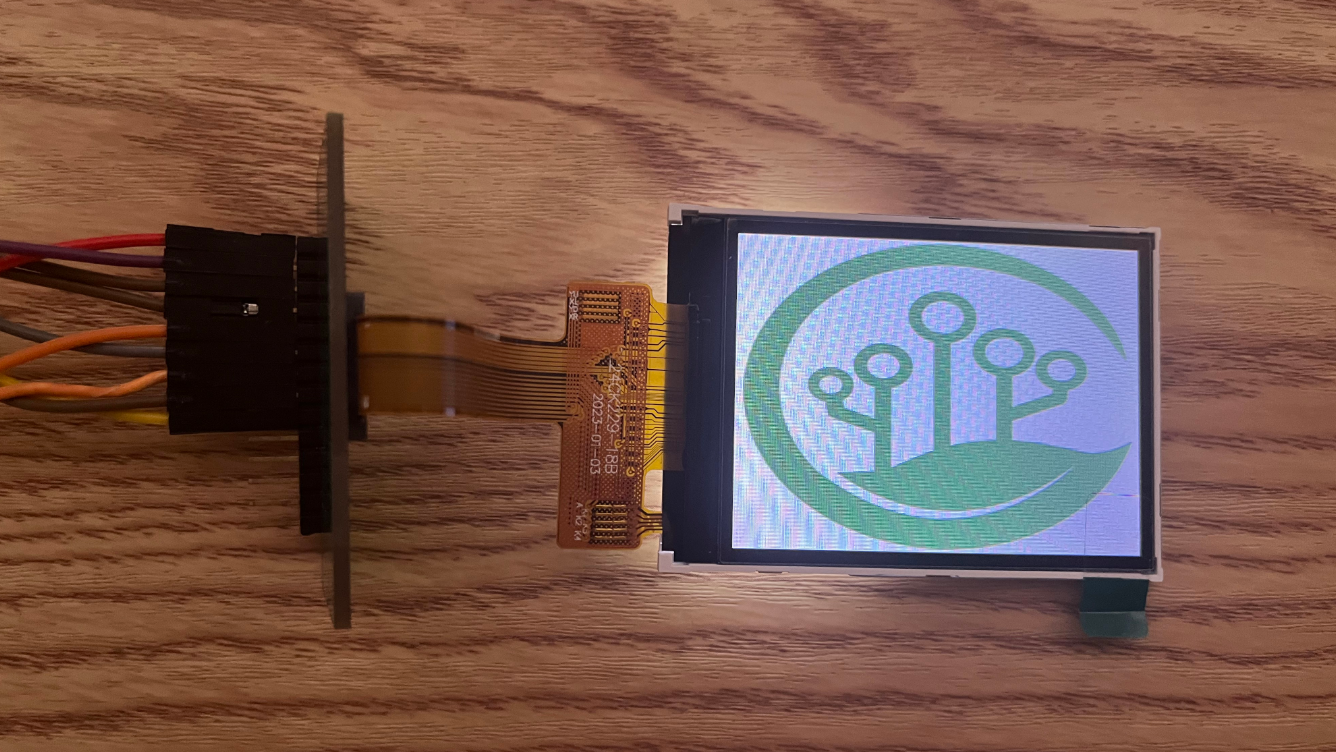

2.4寸SPI串口TFT显示屏是一种基于SPI串口通讯的液晶显示模块，具有高分辨率、高对比度、低功耗等优点。它通常由一个液晶显示屏、驱动芯片、背光源等组成，可以作为嵌入式设备中的图形界面显示设备，用于显示图形、文本、按钮、菜单、图标等界面元素。2.4寸SPI串口TFT显示屏的分辨率一般为320x240像素，采用SPI串口通讯，数据传输速率快，可供各种单片机和微控制器使用。同时它还支持多种显示模式，包括横屏模式和竖屏模式，能够适应不同的应用场景。2.4寸SPI串口TFT显示屏还具有优秀的功耗管理功能，采用背光源和休眠模式等技术可以节省能源，降低功耗，提高使用寿命。此外，该显示屏还支持触摸功能，可以通过触摸屏实现交互，增加了交互性和用户体验。

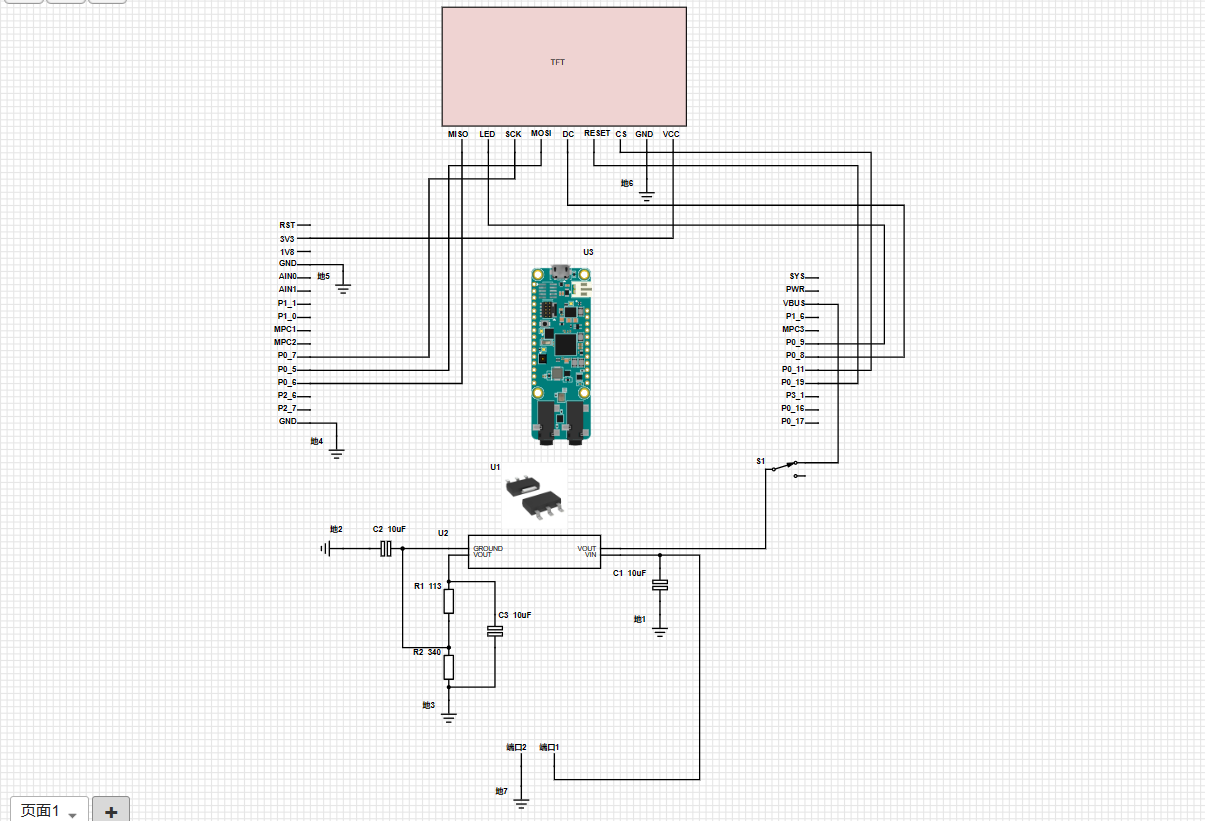

原理图设计：

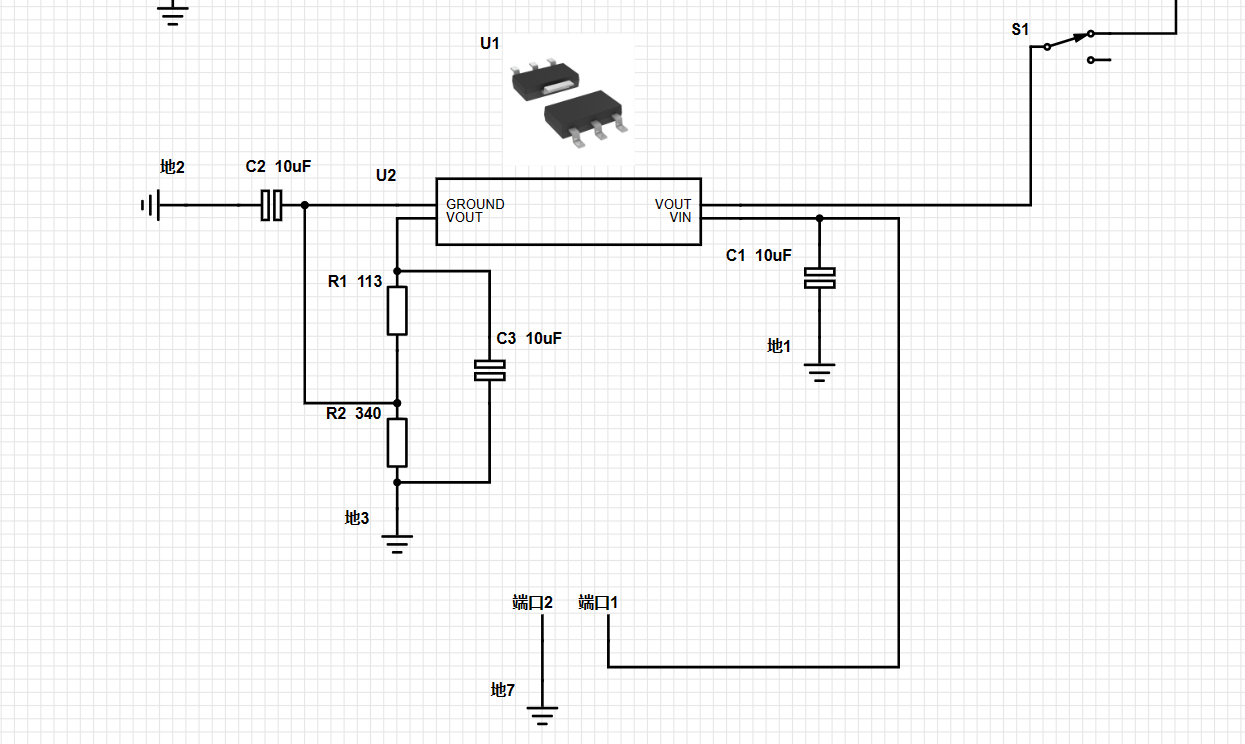

供电电路设计：通过REG1117对锂电池进行5V稳压，防止对MAX78000FTHR和TFT屏造成破坏，将 R1 靠近输出引脚连接并 R2靠近负载接地侧如图所示。C2用于改善高频线路抑制，可以不使用。S1为一个单刀双掷开关用于选择是否对MAX78000FTHR和TFT屏进行供电。

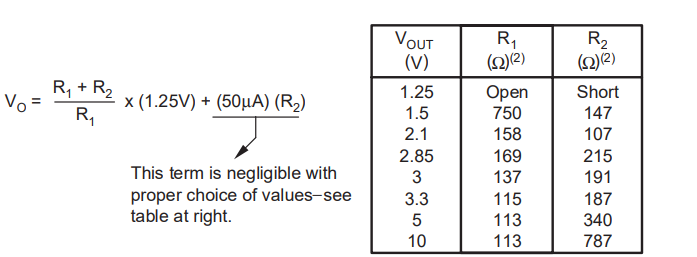

REG1117需要注意设置其输出电压需要通过设置R1 R2 的阻值来确定。具体可以参考REG1117的数据手册。
四、总结
通过此次FastBond2阶段1，我使用得捷Scheme-it工具设计了MAX78000FTHR的拓展板原理图，希望之后能够继续完善，比如使用上MAX78000FTHR的电源管理功能，将MAX78000FTHR进行联网等等的设计，感谢活动主办方举行此次活动。
