内容介绍
内容介绍
ATMEGA328-电机板是使用ATMEGA328微控制器和两个L298P电机驱动器的电机控制器板,可以通过各种输入选项驱动四个电机,采用开源EDA KICAD设计平台创建。
特征
-
控制电路的电源电压 : 5 - 36 (VDC)
-
电机电源电压 : 7,5 - 46 (VDC)
-
它允许控制多达 4 个直流电机(最大 3 安培)、2 个直流电机(最大 6 安培)或两个步进电机(最大 6 安培)。
-
它允许使用 PWM 信号在 4 VDC 下控制多达 5 个伺服电机。
-
它有两个用于双通道增量编码器的连接器,可配置电源电压 5 或 24 VDC
-
它有两个连接器,用于电位计或模拟设定点信号 0 - 5 VDC。
-
它允许您独立监控四个发动机动力通道中每个通道的消耗。
-
它具有三个数字输入 5 或 24 VDC 光耦合,用于通用信号(使能、运行、停止)
-
它具有两个可配置的数字输出电压输出,用于通用信号。
-
它有一个迷你USB端口,用于与卡控制器进行串行通信。
-
它具有三个LED指示灯,用于通信驱动器或控件的不同状态。
主要器件
- ATMEGA328
- L298P
- ASSR-1218
- PCA9685
- FT231X
- TSR_1

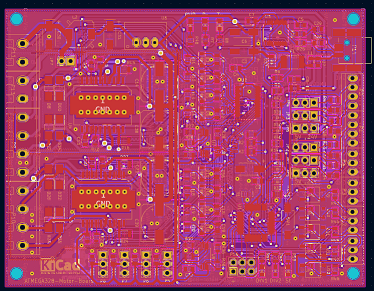

参考图

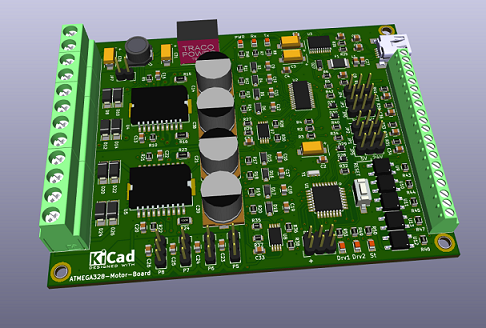

顶部3D效果图

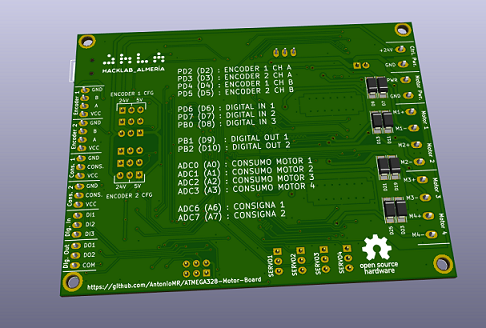

底部3D效果图
物料清单
附件下载
ATMEGA328-Motor-Board-Esquema.pdf
原理图
ATMEGA328-Motor-Board-master.zip
工程文件
