这个项目来自

• CrowdSupply的一个众筹产品：PD Micro： Arduino Pro Micro functionality and pinout with 5-20 V power delivery through USB-C
• Github上的资源链接：USB-C PD3.0 PPS on ATMega32U4 Arduino board

PD Micro是第一个兼容Arduino的USB Type-C PD模块，它可以提供从5-20V的直流电压，非常适合需要单独供电电源的项目，比如涉及电机控制或大功率LED的项目。这个项目是开源的，PCB使用KiCad5来设计。

PD Micro有一个板载30V 10.4 A P通道MOSFET负载开关，由单片机控制。这也允许用户做可编程的功率序列，就像一个功率定时电路。

USB Type-C PD Arduino库
PD Micro配有我们新实现的、简单、紧凑的USB Type-C PD库，允许用户通过Arduino IDE设置电源传输输出电压，可移植的USB Type-C设备的应用程序的源代码，可以用于ATMega328和ATmega32U4控制器。

PD库本身需要的内存和闪存空间不到总内存和闪存空间的一半，而剩下的一半以上的空间可供用户代码使用。

即使不需要Arduino的，PD Micro也可以作为一个独立的、可编程的USB Type-C PD电源使用，通过Arduino IDE对目标电压和电流进行编程。板上有5个LED可用于电压水平和3个LED的当前水平，这提供了一个简单、明确的当前USB PD电源状态的指示。

例PD状态：5V、3A:

12V, 3A:

20V, 2A:

技术规格

• 供电部分：
  • PD功能，提供可以协商的供电 - 5, 9, 12, 15, 或20 V，最大电流达5A (20V时可以达100 W)
  • USB Type-C端口(用于PD和编程)
    • FUSB302 USB Type-C PHY (通过CC管脚进行USB PD通信)
    • 在D+/D-/CC1/CC2管脚都有ESD保护
  • TPS62175 DC-DC用于最大5V 0.5A的输出
  • 3.5mm, 2端的终端连接器用于电源的输出
  • PCB为4层设计，内部铺设地平面，VBUS线宽为3mm
• 微控制器: ATmega32U4在5V供电电压，时钟16 MHz
• I/O: 管脚兼容Arduino Pro Micro
  • 9x 10-bit ADC管脚
  • 12x Digital I/Os (INT和I²C总线与FUSB302公用)
  • 5个GND管脚
  • 3个VBUS管脚(USB-C power)
  • 1x 5 V管脚 (DC-DC output)
• PD状态LEDs:
  • TX/RX activity
  • 5个LED用于PD的电压指示
  • 3个LED 用于PD的电流指示
• 复位按键
• 尺寸: 1.6 x 0.7 inches (额外0.3 inches用于电源连接器管脚)
• 编程: 通过Arduino IDE使用默认的Arduino Leonardo板的设置

管脚连接：

PCB布局布线：

PD Micro是一个4层板，两面都有元器件贴装。

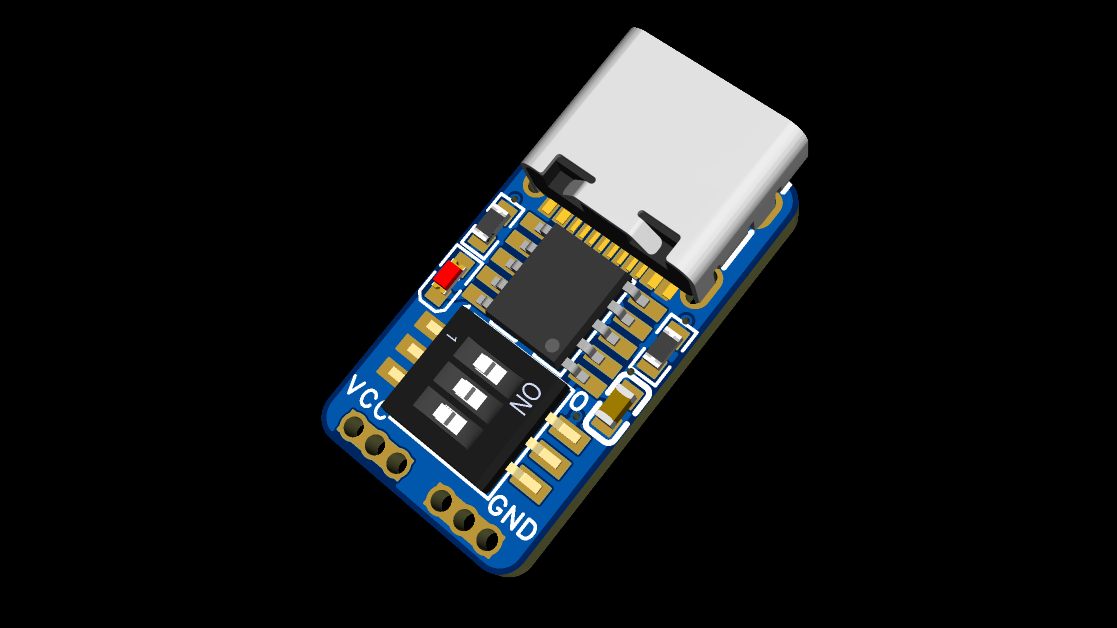

竞品比较：
