一、前言

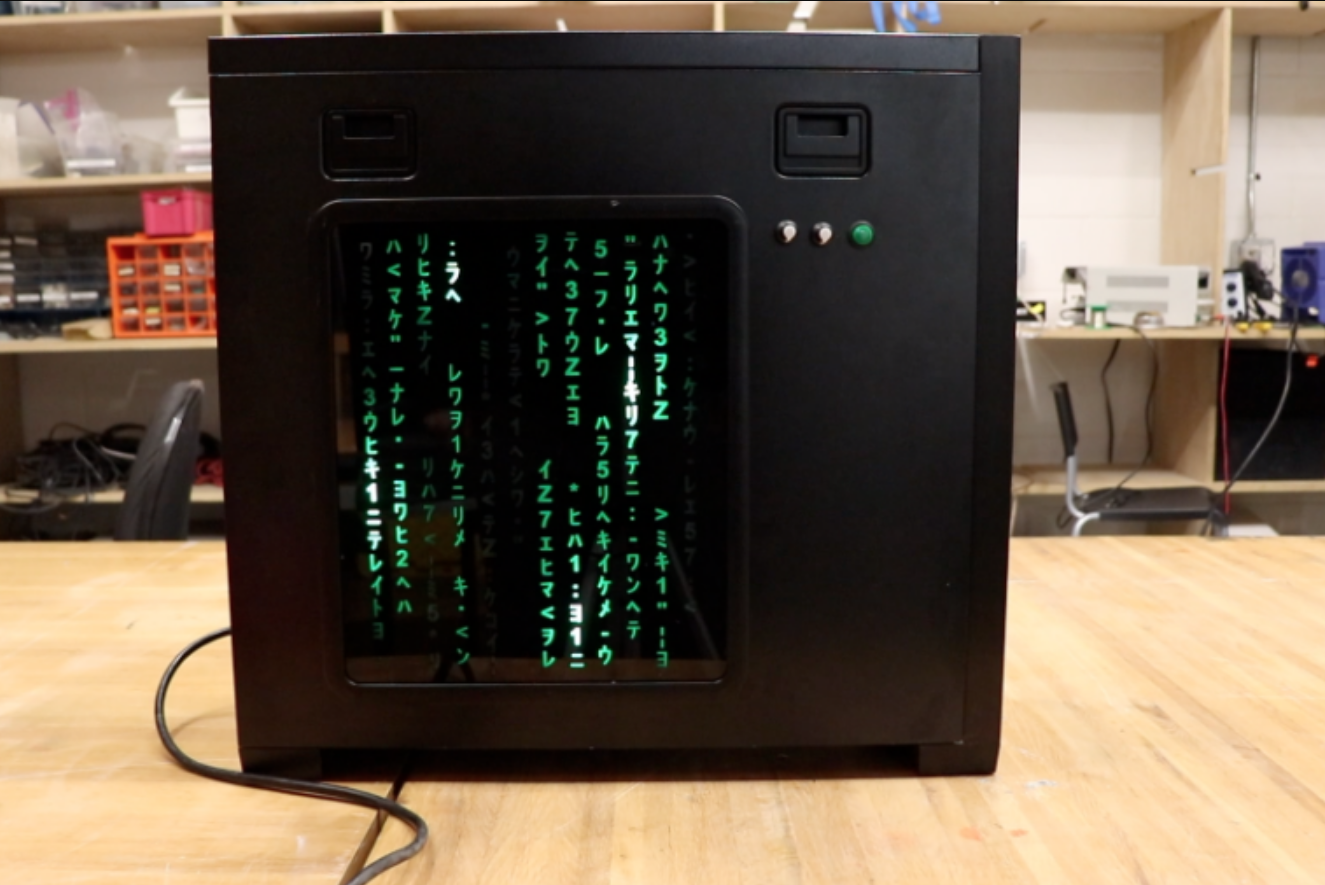

起因是在Instructables网站上注意到一个有趣、炫酷和神秘感十足的Matrix Computer Side Panel项目，使用黑客帝国中著名的“下雨代码”动画作为了电脑机箱作为侧板。其炫酷效果真的是太帅了，正好可以乘FastBond二季之风去尝试完成这个小制作。Instructables是一个面向DIY（do-it-yourself）爱好者的社区平台，提供了大量的用户自制教程和各种创意灵感

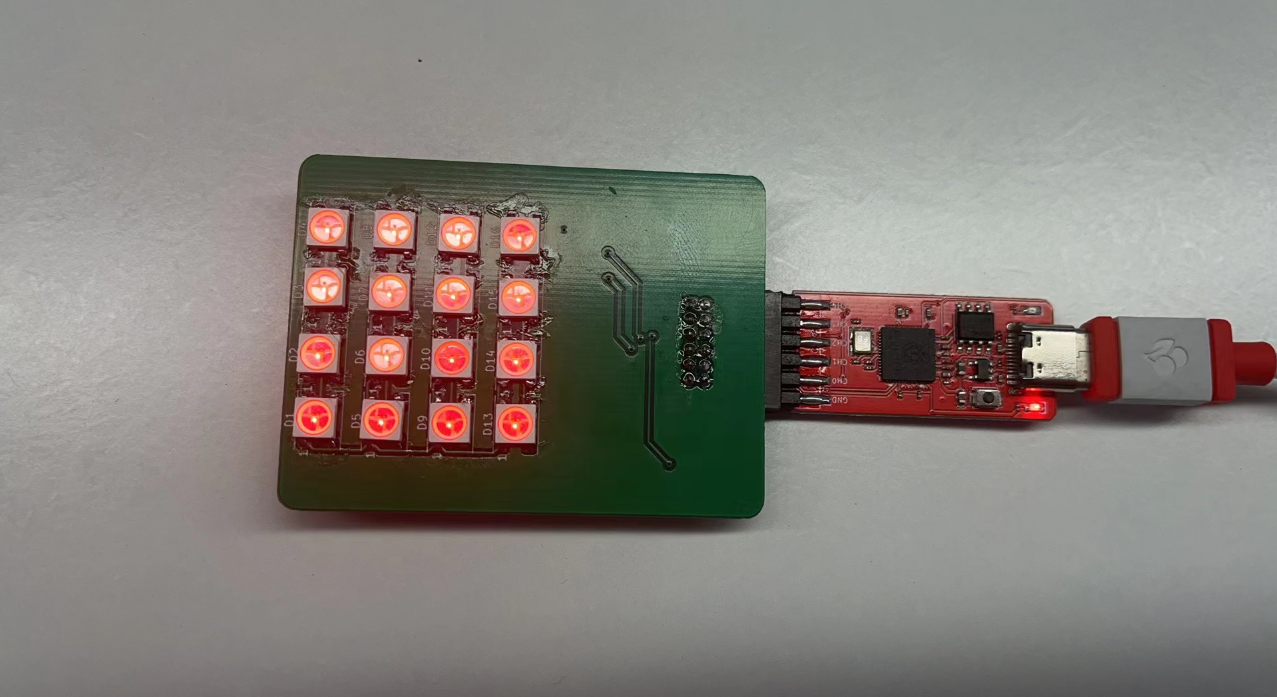

Matrix Computer Side Panel项目使用的是ESP8266和WS2812 RGB LED灯带（NeoPixel），因为手上没有ESP8266和用于切割板材制作电脑机箱侧板的激光切割机，并且为了FastBond第二季活动不翻车并且所以本次FastBond打算制作一个简单的4X4 RGB点阵屏配合十二指神探去实现效果，后期计划使用PCB钢网作为电脑机箱侧板实现黑客帝国炫酷的“下雨代码”动画效果。

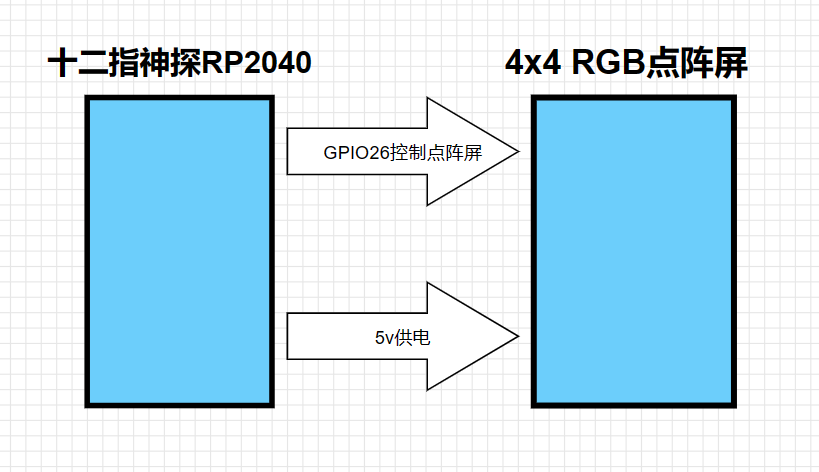

二、设计框图及原理介绍

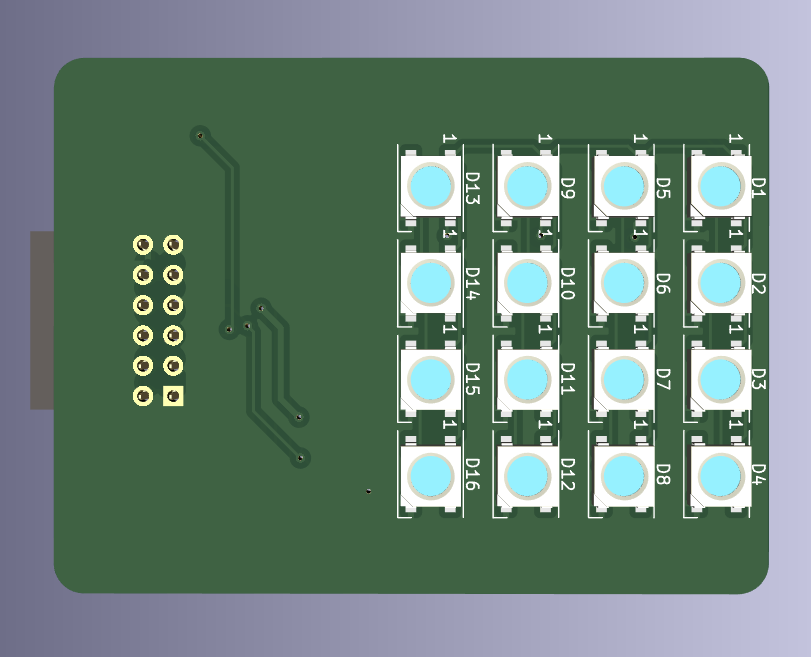

项目介绍：4X4 RGB点阵屏，由于RGB的高亮度及其颜色一致性，可用于各种装饰应用，简单的图案显示，色数显示，并且由于点阵屏本身的级联性质，它们可用于构建更大的屏幕和显示器。
功能介绍：
-
彩色显示：每个LED都可以显示不同的颜色，通过调节红、绿、蓝三种颜色的亮度，可以呈现出丰富多彩的图像和动画。
-
文字和图像显示：通过控制每个LED的亮度和颜色，可以在屏幕上显示文本、数字或简单的图像。
-
动态效果：RGB点阵屏可以通过控制每个LED的亮度变化实现动态效果，例如流水灯、闪烁、呼吸灯等，增加了显示的吸引力和趣味性。
-
独立控制：每个LED都可以独立地控制，可以实现像素级别的精确控制，从而实现更丰富的图像和动画效果。
使用：Scheme-it工具设计原理图和流程图：https://www.digikey.cn/schemeit/project/detail/8167ccb50fce4d5ea9c654f1de7d6e84
三、原理图及芯片介绍
MCP1826介绍：

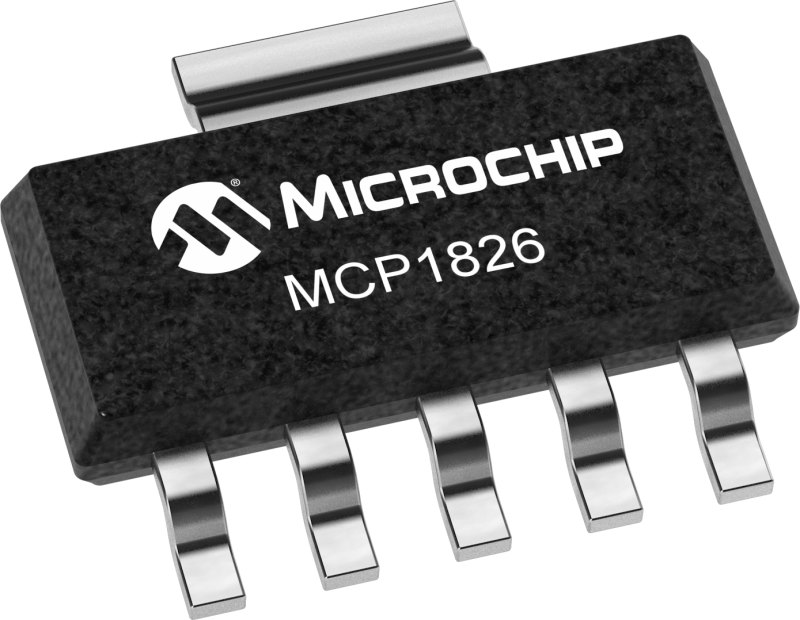

MCP1826是一款稳压器芯片，由Microchip Technology（美国微芯科技）公司生产和销售。该芯片可以用于电源管理应用，提供可靠的稳定电压输出。
MCP1826采用了高效的线性稳压器设计，具有较低的输出纹波和低功耗特性。它可以在输入电压范围广泛的条件下提供稳定的输出电压，同时具备过载和过热保护功能，以确保系统的安全运行。
MCP1826常见的应用包括移动设备、工业自动化、通信设备、医疗仪器等领域。它适用于提供稳定的电源给各种电路和组件，如微处理器、存储器、传感器等。
此外，MCP1826还具有一些额外的特性，例如较低的静态电流、快速瞬态响应、可调节输出电压等，以满足不同应用的需求。该芯片遵循工业标准封装和引脚排，方便在现有设计中进行替换和集成。
MCP1826是一款高性能的稳压器芯片，具有稳定可靠的电源输出和多种保护特性。它在电源管理领域具有广泛的应用，并为各种电子系统提供稳定的电压支持。
芯片特性：
•1000毫安输出电流能力
•输入工作电压范围:2.3V ~ 6.0V
•可调输出电压范围:0.8V至5.0V
•标准固定输出电压: - 0.8v、1.2v、1.8v、2.5v、3.0v、3.3v、5.0v
•固定延迟电源良好输出
•短路电流限制和超温保护
WS2812介绍：
WS2812是一款数字可控RGB LED芯片，具有内置控制电路，可以通过单个引脚进行通讯和控制。WS2812芯片是由三种颜色的LED（红、绿、蓝）和一个控制IC组成，通过串行通信的方式控制LED的颜色和亮度，可以实现丰富的彩色效果和动画效果。WS2812芯片具有以下特点：
-
高集成度：WS2812芯片芯片包含了RGB LED和控制电路，可以通过单个引脚进行控制，大大简化了电路设计和布线。
-
简单控制：WS2812芯片的控制信号采用串行通信方式传输，控制器只需发送适当的数据就可以实现控制效果，控制方法简单。
-
可编程性：WS2812芯片可以在控制器的控制下实现不同的颜色和亮度，可以灵活的调整LED的显示效果。
-
大功率LED驱动能力：WS2812芯片集成了恰当的功率电路，可以直接驱动高功率的LED。
-
可量产性：WS2812芯片体积小、功耗低、控制简单，因此非常适合量产。
WS2812芯片是在LED灯条、LED屏幕和其他LED照明领域中广泛应用，适用于各种装饰和广告照明等场合。由于WS2812的特点和优势，越来越多的工程师选择WS2812来实现LED的控制和驱动。

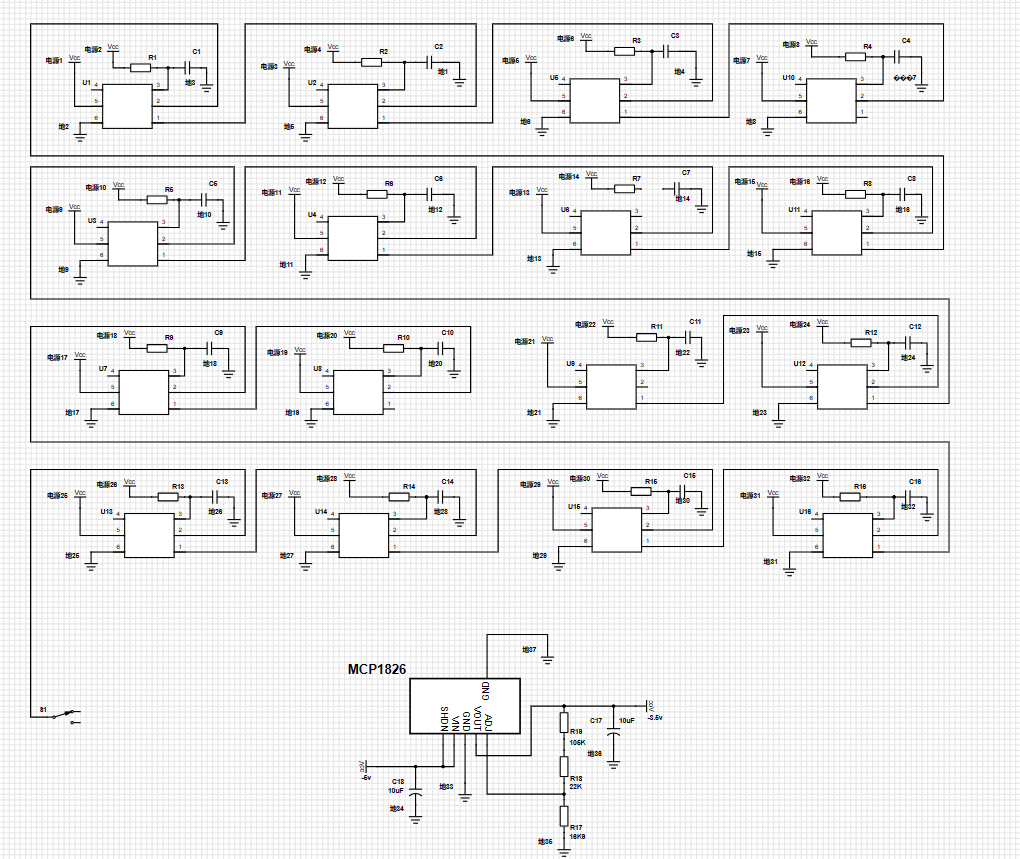

原理图设计：

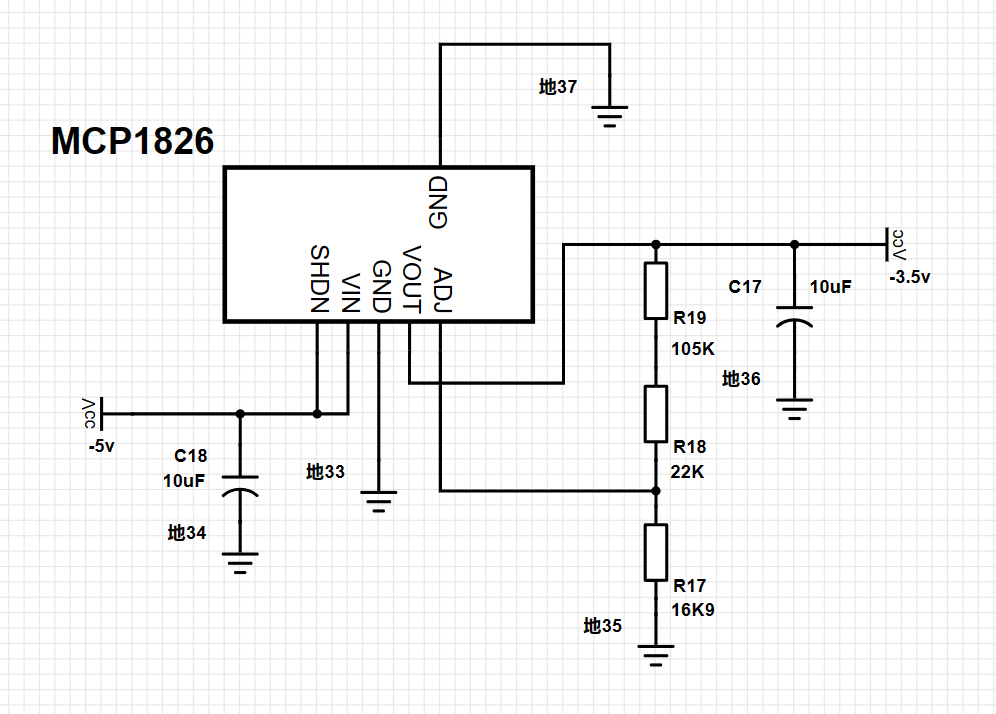

稳压电路设计：通过MCP1826对供电进行稳压，以免破坏WS2812。在电源引脚附近放置10 μ f的旁路电容，放置尽可能靠近设备，以减少噪声或高电压引起的耦合误差阻抗电源。

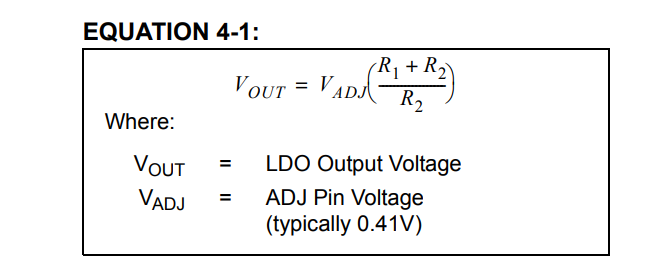

MCP1826需要注意设置其输出电压需要通过设置R19 R18 R17的阻值来确定。具体可以参考MCP1826的数据手册

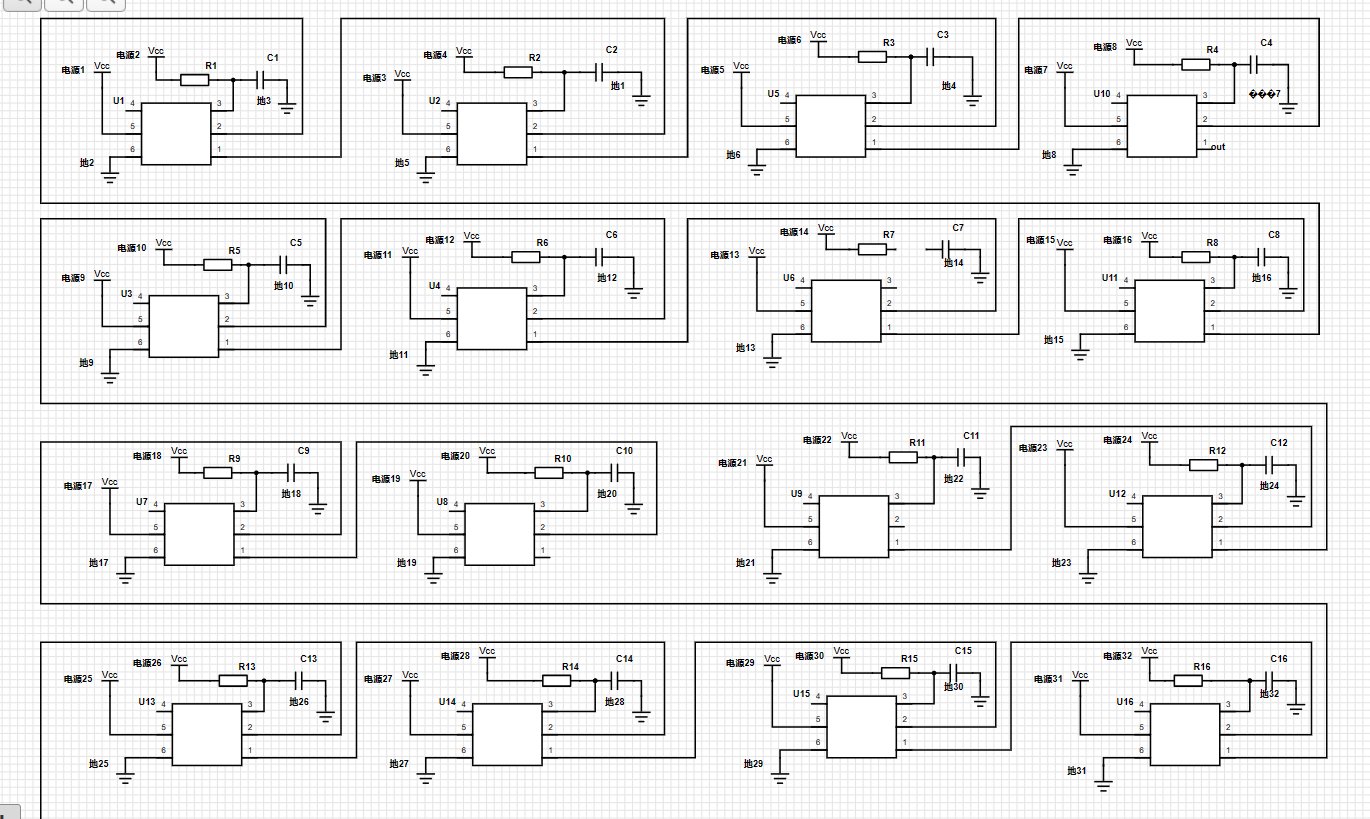

WS2812电路设计：16个WS2812采用串联方式进行级联，1个IO口就控制，减少资源占用。
