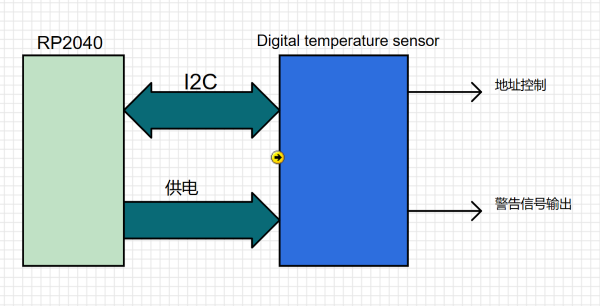

1.项目介绍：该项目是一款数字温度传感器模块，旨在为电子系统提供高精度的温度测量能力。使用microship的TCN75AVUA芯片作为数字温度传感器芯片，该模块基于数字接口与主控制器通信，并通过I2C协议传输温度数据。

2.功能介绍：

      温度测量：能够测量环境温度，并将其转换为数字信号，以便主控制器读取和处理温度数据。它通常具有较高的测量精度和稳定性，适用于各种应用场景。
      I2C接口：该模块采用I2C数字接口与主控制器通信。I2C是一种常见的串行通信协议，使得模块与许多不同类型的主控制器和微处理器兼容。
      高精度：TCN75AVUA有高精度的温度测量能力，分辨率高达12位，可以在较广泛的温度范围内提供准确的测量结果。
      警报功能：该模块支持设置温度警报阈值。当环境温度超过或低于预设的阈值时，它会触发警报信号，以便系统可以采取相应的措施，如报警或自动控制。

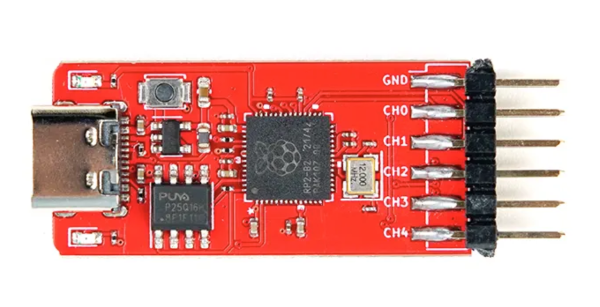

      可与12指神探拓展相连：附带一个2*6的排针接口可直接与RP2040的十二指神探相连

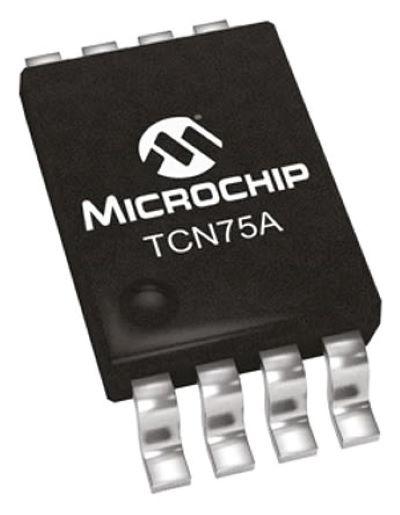

3. TCN75AVUA芯片介绍：

      TCN75AVUA是一种温度传感器芯片其测温物理原理基于热敏电阻（Thermistor）的工作原理。热敏电阻是一种电阻器，其电阻值随温度的变化而变化。在TCN75AVUA芯片中，使用了一种称为负温度系数（NTC）的热敏电阻。NTC热敏电阻的电阻值随温度升高而下降，而在温度下降时电阻值则上升。
      该芯片中的热敏电阻与温度敏感元件（通常为PTAT电流源）组成一个温度敏感电路。在特定的温度下，电路会产生一个电压，该电压与温度成比例。芯片内部的模拟电路和ADC（模数转换器）将该电压转换为相应的数字值，这个数字值就代表测量到的温度。
      TCN75AVUA芯片具有高精度和灵敏度，可在较广的温度范围内测量温度。通过与主控制器（如微处理器或FPGA）的数字接口通信，主控制器可以读取和处理TCN75AVUA芯片提供的温度数据，从而实现对环境温度的监测和控制。
      具体来说，它是一款数字温度传感器，广泛应用于各种电子设备和系统中，用于测量环境温度并将其转换为数字信号，以便微处理器或其他控制器能够读取和处理温度数据。

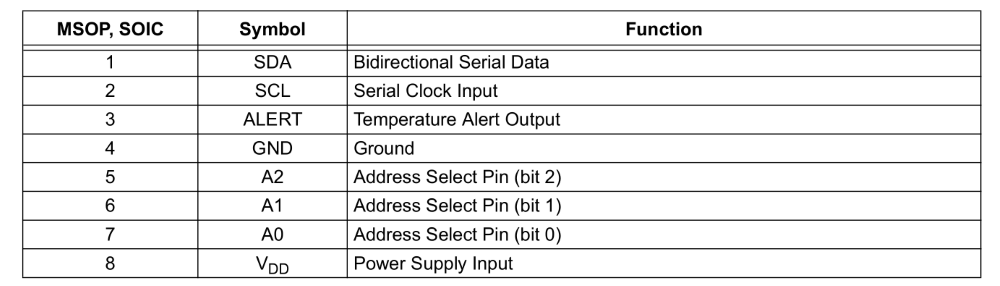

芯片特性：
      感应温度范围：-40°C~125°C
      精度：±1°C(典型)
      电压-电源：2.7V~5.5V
      工作温度：-40°C~125°C
      转换时间：30ms 至 240ms 典型转换时间
      传输协议：I2C
      封装：8-MSOP
4.I2C总线通信介绍

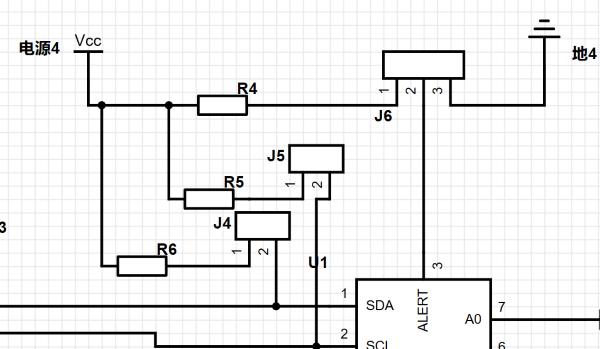

      数字温度传感器上的TCN75AVUA 充当使用I2C串行通信的从设备。在通信中，主设备必须指定一个从地址（0x48-0x4F）和一个标志，指示是否通信是读取（1）或写入（0）。接下来是实际的数据传输。对于TCN75AVUA，数据传输应包括所需设备寄存器的地址，后跟要写入的数据指定的寄存器。要从寄存器读取，主机必须将所需的寄存器地址写入TCN75AVUA，然后发送I2C 重启条件，并向TCN75AVUA 发送读取请求I2C接口标准使用两条信号线。这些是I2C数据（SDA）和I2C时钟（SCL）。在TCN75AVUA上，SDA和SCL均为漏极开路引脚。为了建立通信，这些引脚必须连接到上拉电阻。数字温度传感器在跳线J4和J5上具有可选的上拉电阻。如果主设备曾经与数字温度传感器通信 在SDA 和SCL 信号（J4和J5）上没有上拉电阻必须短路以通过I2C建立通信。如果主器件已经有上拉电阻，则这些跳线可以保持打开状态。

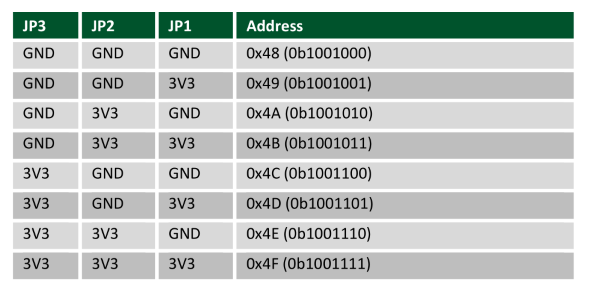

      数字温度传感器的I2C总线可以设置为使用八个有效地址之一。地址的前四位是固定的，三个最低有效位由跳线J1，J2和J3的状态指定。J1对应于位地址的零，J2对应于地址的第一位，J3对应于地址的第二位。这地址是通过将数字温度传感器的AX引脚（其中X是位号）与3V3或GND短路来设置的。在GND位置跳线帽对应于零，而在3V3位置跳线帽对应一个1。
5.温度报警功能：

      数字温度传感器提供一个接口，用于根据当前温度控制外部器件阈值。当环境温度超过寄存器中的值时，可以发出警报在ALERT引脚上发出信号。根据设备的配置，警报可能处于低电平或高电平以及JP6的状态。当ALERT引脚未由器件驱动时，短路JP6通过一个 2.2k电阻上拉ALERT引脚。通过芯片上的ALERT引脚输出温度报警信息也可配置为充当比较器输出或充当中断

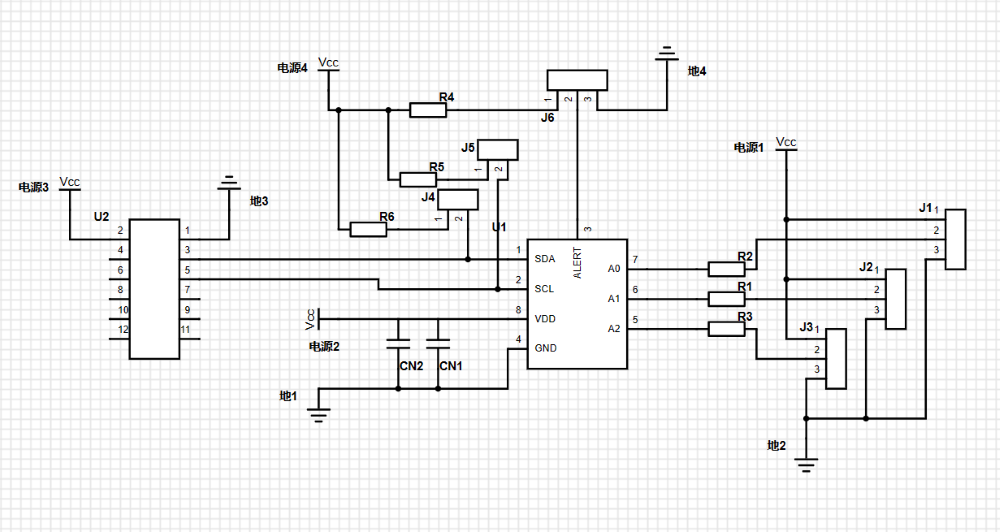

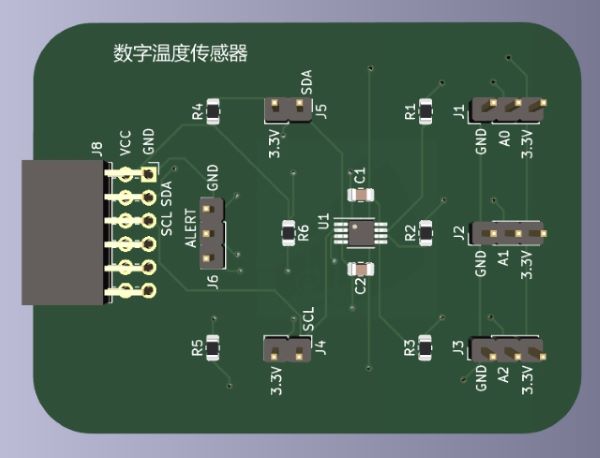

6.原理图设计：

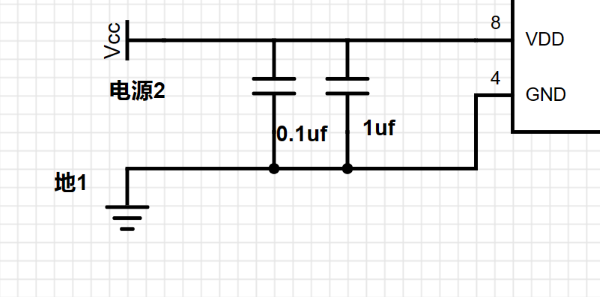

      供电电路设计：通过一个0.1uf电容和1uf的电容并联到芯片的电源管脚

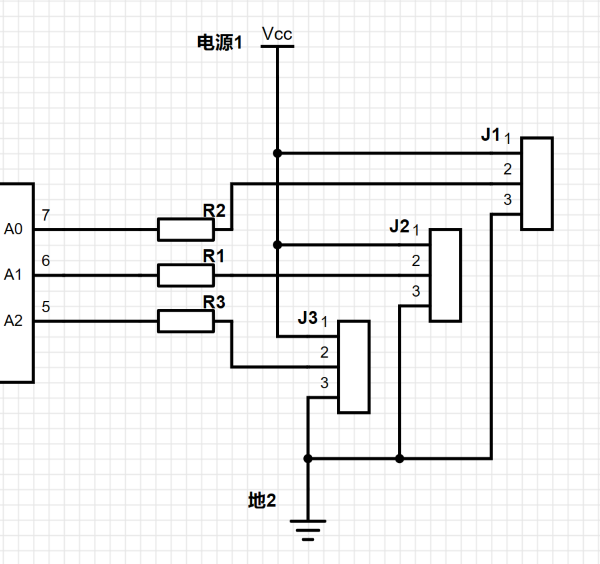

      地址控制电路设计：通过引出三条地址线与VCC，GND构成排针，通过跳线帽控制地址

      报警管脚设计：将报警管脚ALERT引出来设置其工作模式

7.应用范围：

      室内温度监测：使用数字温度传感器监测室内温度，并将温度数据显示在LCD屏幕或通过手机App显示

      智能温控系统：基于数字温度传感器的数据，开发一个智能温控系统，可以自动调节空调或供暖系统，实现自动化的温度控制。

      温度报警器：将数字温度传感器与蜂鸣器或闪光灯连接，当温度超过设定的阈值时，触发报警器。

      温度记录器：使用数字温度传感器记录温度数据并存储到微控制器或SD卡中。

      智能温室系统：为温室发一个智能系统，使用数字温度传感器监测温室内的温度，并自动控制灌溉系统或通风设备，优化植物生长环境。

      食品存储监控：将数字温度传感器放置在冰箱或食品存储区域，实时监测温度。

      智能温度计：基于数字温度传感器开发一个智能温度计应用，可以通过手机App实时监测和记录温度，并提供历史温度数据和趋势分析。

8.DigiKey Scheme-it工程页面：

https://www.digikey.cn/schemeit/project/detail/4e193122039e43579c259a52ac442cb8
