Axiom是一款基于VESC平台的高功率、高性能100kW以上电机控制器，可与固件和GUI兼容。它是为驱动650V 600A IGBT而设计的，并具有许多安全功能。

特征

• 高功率 能够400V，100kW连续或由您决定通过互换功率级。

• 可伸缩 IGBT 模块随时可用于 400V 至 800V 和 50A 至 300A 连续工作。

• 安全 硬件过流/电压/温度跳闸、短路保护、电池保护以及广泛的故障显示和记录

• 磁场定向控制 获取最新的无刷直流电机或 PMAC 电机的高级控制。

• 与EconoDual/17mm IGBT模块匹配。不需要适配器PCB。

• 板上集成了隔离的HVDC和相电压监测。

• 板上有直流链路电容放电电阻。当板子不通电时就会放电。

• 用于测量模拟信号的射频连接器。

• 单个IGBT故障监测。

• 单独的过电压、过电流和过温度的故障指示灯。

• 单个IGBT温度监测。

• 一个FPGA持续监测所有的故障输入。如果任何故障被断言，所有的PWM活动被关闭。

• FPGA监督由MCU产生的PWM。如果检测到击穿命令，则关闭PWM。

• RJ45端口。这些不是以太网，它们以标准的现成方式提供一个屏蔽的双绞线。双模拟加速器输入。

• 两个隔离的CANbus接口（第二个接口还没有固件）。

• 分辨率支持.

• 支持BiSS绝对编码器（固件正在开发）。

• 支持正弦/余弦编码器。

• 为栅极驱动器提供稳定的15Vdc，并监控该电压。

• 2个带射频连接器的DAC输出，用于查看固件内部。2个漏极开路输出，用于驱动小型负载或继电器，例如用于泵。

• 更多的保险丝，更多的TVS，更多的EMI过滤。

组成

• 3 × FF600R07ME4B11BOSA1  650V 600A IGBT module

• 1 × PD-Axiom-Rev0 Powerdesigns Motor Control Board, Compatible with VESC platform

• 3 × 2SP0115T2A0-06  Gate driver for FF600R07ME4B11BOSA1

• 3 × ISB-425-A  Busbar Hall Current Sensor

• 1 × PD-C600VDC-650UF10A  Powerdesigns DC Link Capacitor, 600Vdc 650uF +-10%

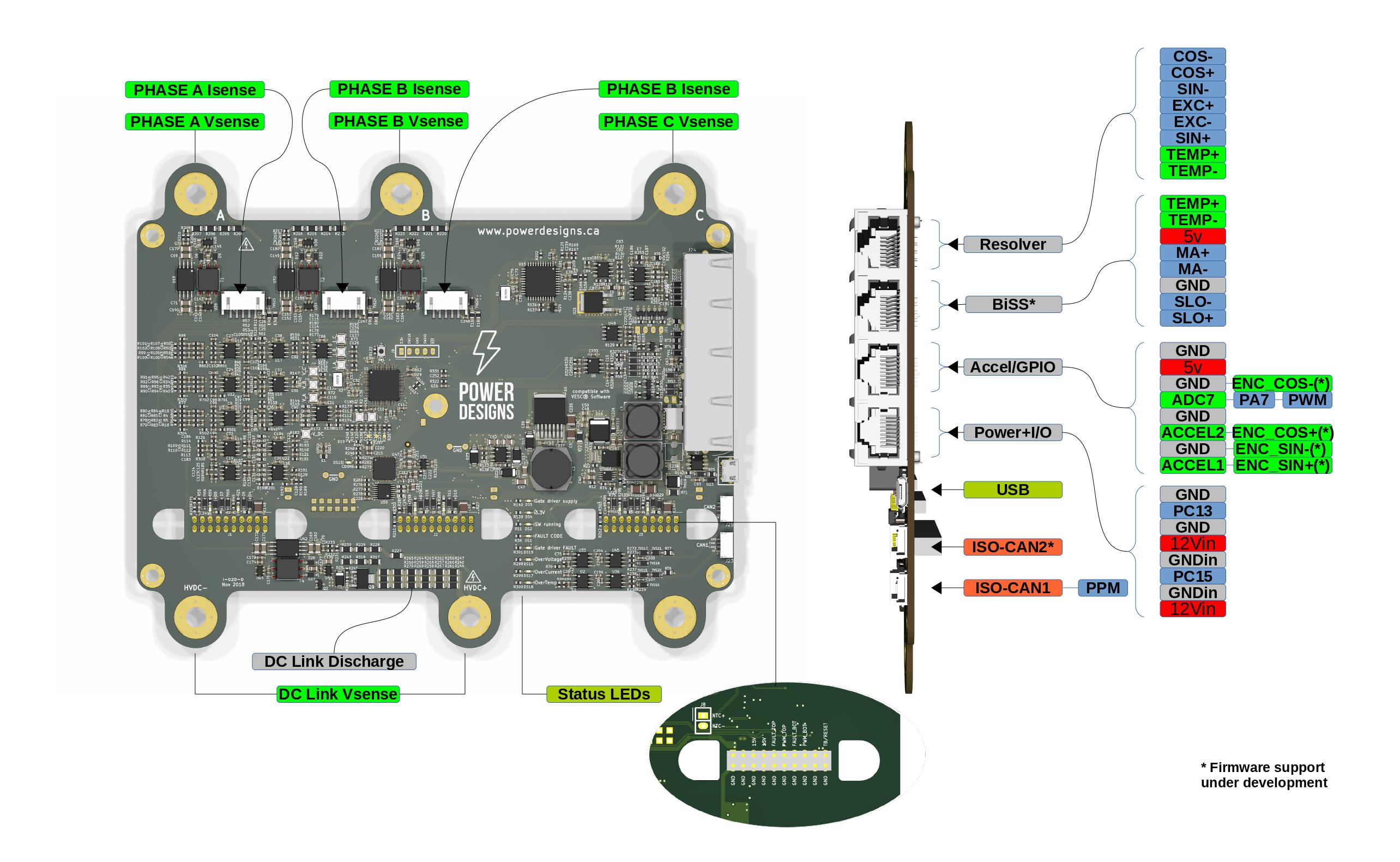

参考图片

应用

• 电动汽车改装

• 电动汽车赛车

• 采矿

• OEM 电动汽车，如自行车和全地形车

• 水下遥控潜水器

• 飞机系统

• 滑翔机发射器

• 风力发电机

• 研发
