以前称为 Zmod DAC 1411：SYZYGY 兼容双通道 14 位数模转换器模块。

Zmod AWG 是 Digilent 首批符合 SYZYGY 标准的扩展模块之一。 SYZYGY 标准提供比 Pmod 更高的速度/带宽数字接口，但其外形尺寸比 FMC 更小且成本更低，使用户能够为其应用配置具有正确 I/O 的 FPGA 开发板。

在 SYZYGY 载波的驱动下，Zmod AWG 可以以高达 100MS/s 的采样率同时生成两个分辨率为 14 位的 ±5V 信号。 模拟输出可以使用 SMA 电缆连接到电路。

当与使用 SYZYGY 扩展的基板（如 Eclypse Z7 或 Genesys ZU）耦合时，该组合将作为仪器、高速控制和 SDR 的强大原型平台。 通过利用这些扩展功能，用户可以将更多时间花在解决方案的分析和系统级方面，而不必关注设备的组件级交互。

特色及关键指标：

• 通道数: 2
• 通道类型: 单端
• 分辨率: 14-bit
• 绝对分辨率(幅度 ≤1.25V): 167μV
• 绝对分辨率 (幅度>1.25V): 665μV
• 采样率 (实时): 100MS/s
• 输出阻抗: 50Ω
• 模拟带宽: 40 MHz+ @ 3dB, 20 MHz @ 0.5dB, 14 MHZ @ 0.1dB
• 压摆率(2V step): 180V/μs

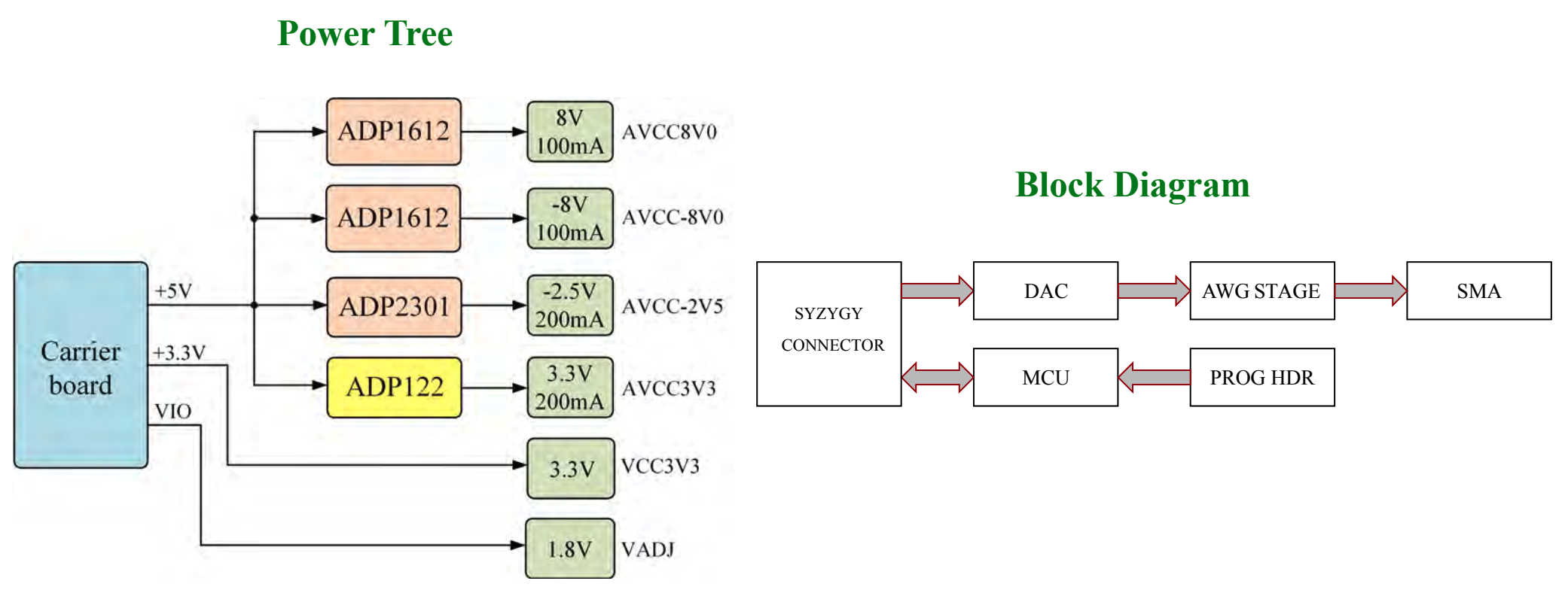

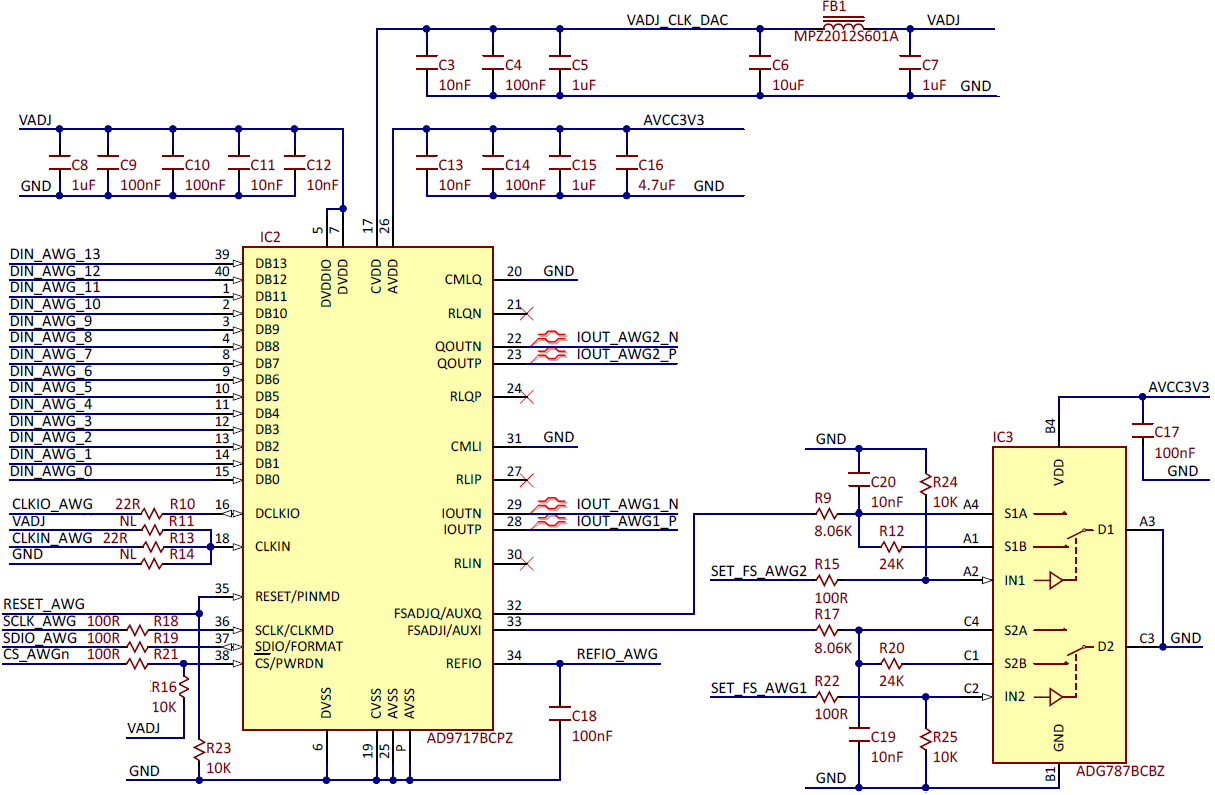

模拟输出可以使用 SMA 电缆连接到电路。 在 SYZYGY™ 载波的驱动下，Zmod AWG 可以生成两个同步信号（50Ω、±5V、单端、14 位、100MS/s、40MHz+ 带宽）。

Zmod AWG 被设计为模块化、硬件和软件开源生态系统中的一部分。 与 SYZYGY™ 载体和其他 SYZYGY™ 兼容吊舱相结合，Zmod AWG 可用于各种应用：数据采集系统、闭环控制器等。
