1. 本板卡最终实现了什么功能
使用TC275的三个核心,轮流休眠待机,分别控制板卡上的LED灯,如core0检测按键按下,唤醒core1翻转LED1,一秒后,唤醒core2翻转LED2,系统休眠
基本功能:
- 读取按键状态,读取用户输入
- 设置LED的点亮和熄灭
- 控制核心的运行和休眠
项目环境:
- AURIX: 英飞凌提供的开发环境
- VS code v1.60.0: 微软开发的跨平台源代码编辑器

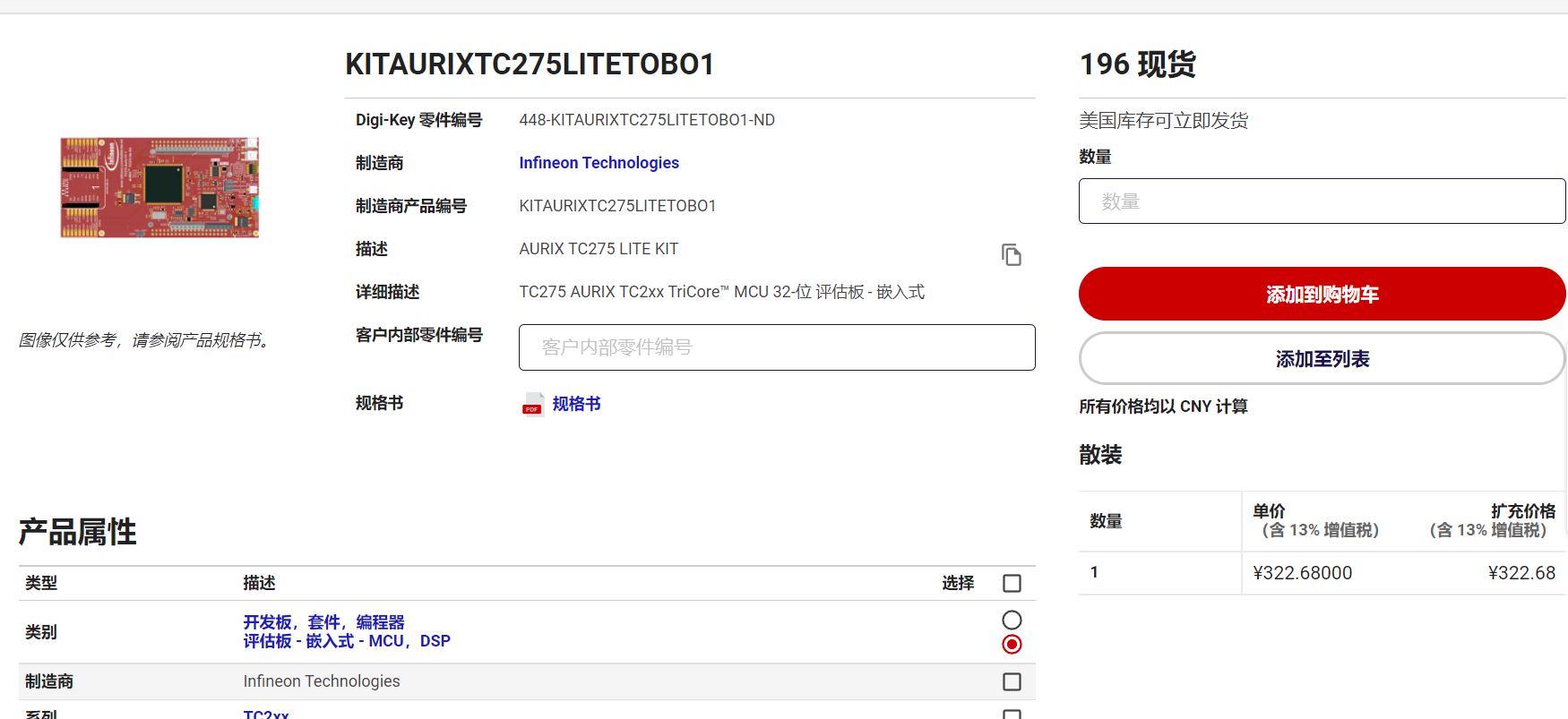

硬件:
AURIX TC275 lite: 套件配备了基于 32 位单芯片 AURIX TM TriCore TM的微控制器 Aurix TM TC275。它可以与一系列开发工具一起使用,包括 AURIX TM Development Studio、英飞凌免费的基于 Eclipse 的 IDE,或来自 Hightec/PLS/Infineon 的基于 Eclipse 的“FreeEntryToolchain”。
- 用于 AURIX™ TM的 20 MHz 晶振和用于 OCDS 的 12 MHz 晶振
- 用于 WIFI/BLE 的 Mikrobus 连接器
- 英飞凌 CAN 收发器 TLE9251VSJ 和 CAN 连接器
- 针连接器 X2
- 电源指示灯 (D5)
- LED D1/D2 用于 ADBUS7/4 和 LED3 用于 ESR0 信号(低电平有效)
- Arduino 针连接器(电源和模拟输入)
- 电位器 (10 kOhm) 和可焊接的 0 Ohm 电阻器(0805 英制中的 R33)
- 微型 USB(推荐 USB3.0)
- 10 针 DAP 连接器
- 复位按钮
- 2 x Shield2GO 连接器,用于 Infineon Maker Shields
- EEPROM 1Kbit
2. 各功能对应的主要代码片段及说明
1. 初始化相关参数
IfxGtm_Tom_Timer g_gtmTimer; /* TOM driver handle */
IfxStm_Timer g_stmTimer; /* STM driver handle */
float32 g_stmPeriod = 0.1; /* Period in seconds at which power modes toggle */
uint8 g_sleep = 0; /* Variable used to monitor the current set mode (sleep/run mode) */
define ISR_PRIORITY_TOM 10 /* TOM Interrupt priority */
define TOM_FREQ 25.0f /* TOM frequency */
define LED &MODULE_P00, 5 /* LED which is toggled in Interrupt Service Routine (ISR) */
/*-----------------------------------------------------Includes------------------------------------------------------*/
/*********************************************************************************************************************/
#include "SCU_Power_Down_Idle.h"
#include "IfxStm_Timer.h"
#include "Bsp.h"
#include "IfxGtm_Tom_Timer.h"
#include "IfxStm_Timer.h"
#include "IfxCpu.h"
#include "IfxScuWdt.h"
#include "Ifx_Types.h"
/*********************************************************************************************************************/
/*-------------------------------------------------Global variables--------------------------------------------------*/
/*********************************************************************************************************************/
IfxStm_Timer g_myTimer;
/*********************************************************************************************************************/
/*------------------------------------------------------Macros-------------------------------------------------------*/
/*********************************************************************************************************************/
/* Defines Priority 2 out of 255. Note: highest possible priority is 255 */
#define ISR_PRIORITY_2 2
/* Defines CPU that triggers the interrupt */
#define ISR_PROVIDER_CPU0 0
/* Defines CPU that triggers the interrupt */
#define ISR_PROVIDER_CPU2 2
/* Rate 0.5 Hz */
#define RATE_0_5_HZ 0.25
/* Rate 1 Hz */
#define RATE_1_HZ 0.5
/* LED */
#define LED1 &MODULE_P00,5
#define LED2 &MODULE_P00,6
#define BUTTON &MODULE_P00,7 /* Port pin for the button */
#define ALLOW_SLEEP_MODE 0x0 /* Allow sleep mode for GTM */
#define BLOCK_SLEEP_MODE 0x1 /* Block sleep mode for STM */
#define PMSWCR1_CPUSEL 0x1 /* Set the CPU0 as CPU master */
#define PMCSR0_REQSLP 0x2 /* Request sleep mode */
/*********************************************************************************************************************/
/*----------------------------------------------Function Implementations---------------------------------------------*/
/*********************************************************************************************************************/
/* Maps the Interrupt Service Routine with the CPU and Priority */
IFX_INTERRUPT(systemTimerIsrCmp0, ISR_PROVIDER_CPU2, ISR_PRIORITY_2);
2. 设置CPU的状态
void configLED0(void)
{
/* Set Port Pin 00.5 to output mode and turn off the LED (LED is low-level active) */
IfxPort_setPinModeOutput(LED1, IfxPort_OutputMode_pushPull, IfxPort_OutputIdx_general);
IfxPort_setPinHigh(LED1);
}
/* Toggle the LED port pin state */
void toggleLED0(void)
{
IfxPort_togglePin(LED1); /* Toggle Port Pin 00.5 */
}
void configLED1(void)
{
/* Set Port Pin 00.5 to output mode and turn off the LED (LED is low-level active) */
IfxPort_setPinModeOutput(LED2, IfxPort_OutputMode_pushPull, IfxPort_OutputIdx_general);
IfxPort_setPinHigh(LED2);
IfxPort_setPinMode(BUTTON, IfxPort_Mode_inputPullUp);
}
/* Toggle the LED port pin state */
void toggleLED1(void)
{
IfxPort_togglePin(LED2); /* Toggle Port Pin 00.5 */
}
#define WAIT_TIME 50
static boolean setIdle = TRUE; /* Alternating between Idle and non-Idle */
int if_key_is_pushed(void)
{
/* With the routine getPinState() the value of a particular pin can be retrieved. This
* function can be used to retrieve any port state by just specifying the port number
* as illustrated.
*/
if(IfxPort_getPinState(BUTTON) == 0)
{
/* With the routine setPinState() the state of the port can be set to drive either
* LOW or HIGH. This function can be used to retrieve any port state by just
* specifying the port number as illustrated.
*/
waitTime(IfxStm_getTicksFromMilliseconds(BSP_DEFAULT_TIMER, WAIT_TIME));
if (IfxPort_getPinState(BUTTON) == 0){
IfxCpu_enableInterrupts(); /* Enabling interrupts as ISR disables it */
// IfxStm_Timer_acknowledgeTimerIrq(&g_myTimer); /* IR acknowledge and set new compare value */
// if(setIdle == TRUE)
// {
// IfxCpu_setCoreMode(&MODULE_CPU0, IfxCpu_CoreMode_idle); /* Set CPU0 in IDLE mode */
// setIdle = FALSE;
// }
// else
// {
// IfxCpu_setCoreMode(&MODULE_CPU0, IfxCpu_CoreMode_run); /* Set CPU0 in IDLE mode */
// setIdle = TRUE;
// }
while (1) {
if (IfxPort_getPinState(BUTTON) != 0) {
return 1;
}
}
}
}
return 0;
}
3. 实现功能的演示及说明

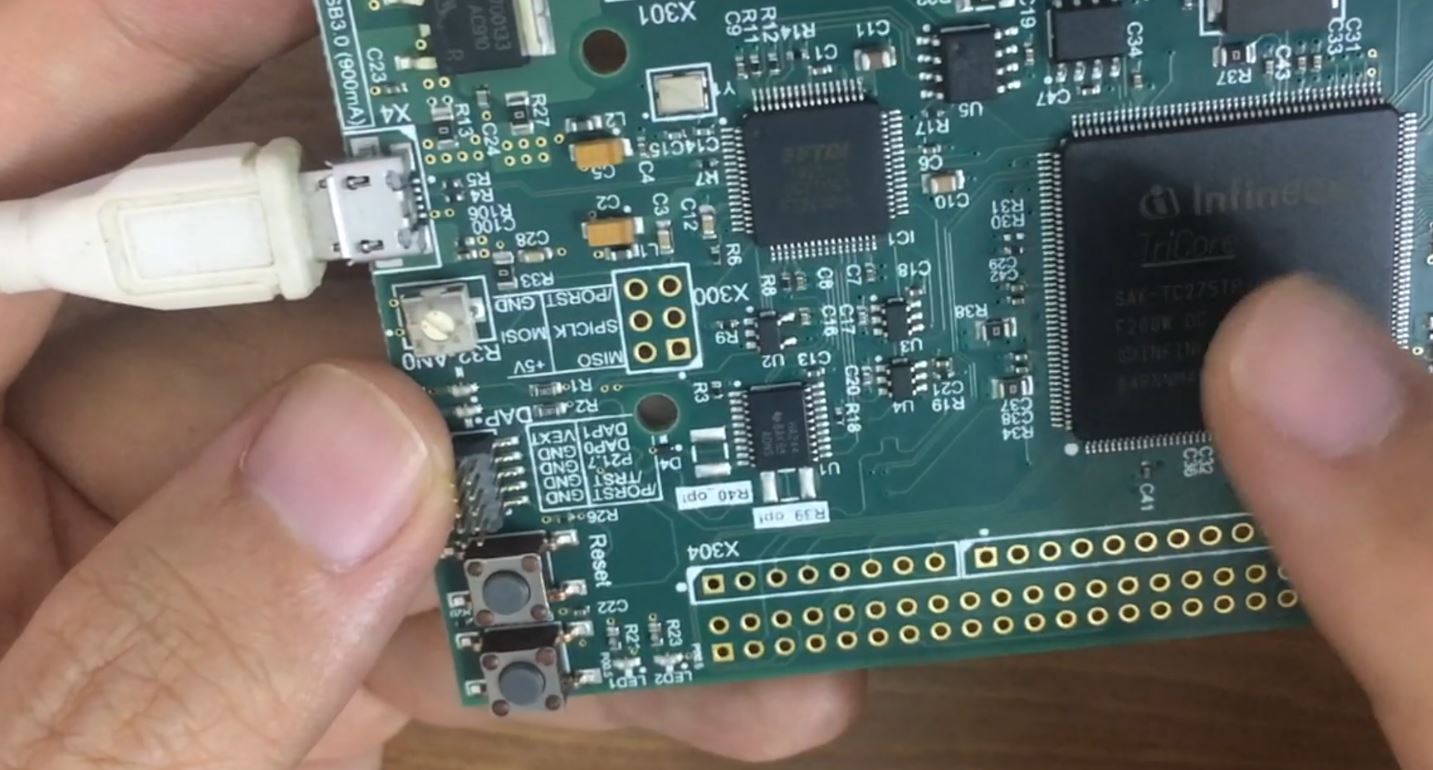

1 启动时,两个LED时熄灭的状态

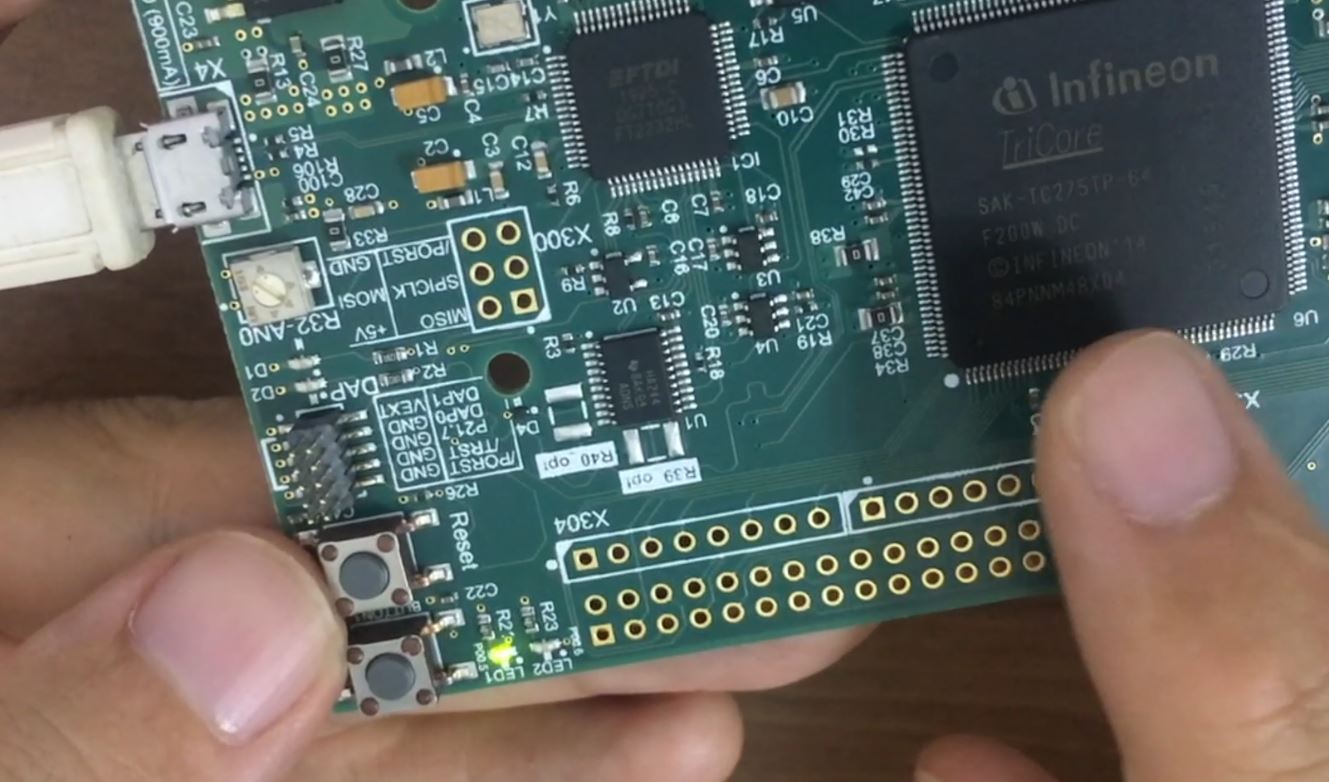

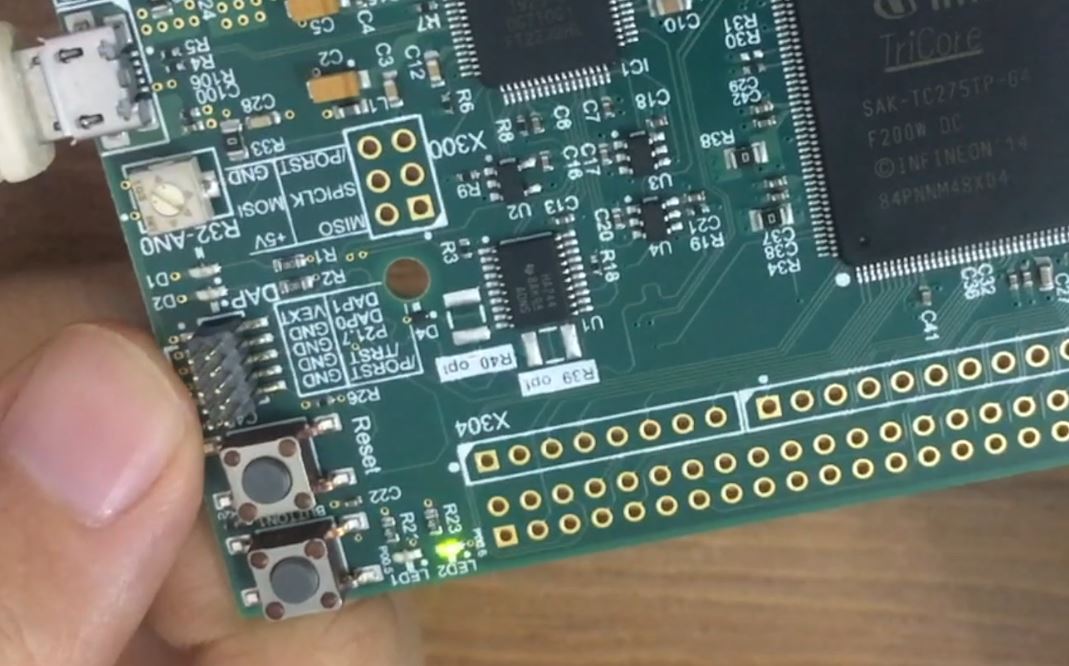

2 按下按键的时候, 第一个LED翻转
3 第二次按下按键的时候,第一个LED停止翻转,第二个LED开始翻转, 一秒后停止翻转
4. 对本活动的心得体会
英飞凌提供了非常好的开发文档和开发工具, 外设和功能的设置非常流畅.
了解到了英飞凌的开发方法和和芯片特性
学习到了多核编程的原理,核心之间通讯的原理
