内容介绍
内容介绍
1. 介绍用本板卡最终实现了什么功能
板卡实现任务一,使用TC275的三个核心,轮流休眠待机,分别控制板卡上的LED灯,功能1是基于IDLE模式,core0检测按键按下,唤醒core0,通过core0唤醒core1,core0进入IDLE模式,core1翻转LED1,一秒后,唤醒core2,core1进入IDLE模式,core2翻转LED2,core2进入IDLE模式;功能2是基于STANDBY模式,core0检测到按键按下,唤醒系统,core0激活core1,core0进入IDLE模式,core1点亮LED1,一秒后,core1激活core2,core1进入IDLE模式,core2点亮LED2,一秒后,core2激活core0,core2进入IDLE模式,core0使系统进入standby模式。
2. 各功能对应的主要代码片段及说明
以下是cpu0的主函数说明:
int core0_main (void)
{
//略
// 初始化日志串口
init_UART();
//略
//IO中断初始化,P15_1对应着PINB以及REQ16
IfxScuEru_initReqPin(&IfxScu_REQ16_P15_1_IN, IfxPort_InputMode_noPullDevice);
IfxScuEru_enableRisingEdgeDetection(IfxScu_REQ16_P15_1_IN.channelId); /* Interrupt triggers on rising edge (Register RENx) and */
IfxScuEru_enableTriggerPulse(IfxScu_REQ16_P15_1_IN.channelId);
/* Determination of output channel for trigger event (Register INPx) */
IfxScuEru_connectTrigger(IfxScu_REQ16_P15_1_IN.channelId, IfxScuEru_InputNodePointer_0);
/* Configure Output channels, OutputGating Unit OGU (Register IGPy) */
IfxScuEru_setInterruptGatingPattern(IfxScuEru_OutputChannel_0, IfxScuEru_InterruptGatingPattern_alwaysActive);
/* Service request configuration */
/* Get source pointer depending on outputChannel (SRC_SCUERU0 for outputChannel0) */
volatile Ifx_SRC_SRCR *src = &MODULE_SRC.SCU.SCU.ERU[(int) IfxScuEru_OutputChannel_0 % 4];
IfxSrc_init(src, IfxSrc_Tos_cpu0, ISR_PRIORITY_SCUERU_INT0);
IfxSrc_enable(src);
while (1)
{
#ifdef USE_STANDBY_MODE
//功能2
if(!rststat.B.PORST) {
//唤醒core1
IfxCpu_setCoreMode(&MODULE_CPU1, IfxCpu_CoreMode_run);
//core0进入IDLE模式
IfxCpu_setCoreMode(&MODULE_CPU0, IfxCpu_CoreMode_idle);
}
stepIntoStandbyMode();
#else
//功能1
//core0进入IDLE模式
IfxCpu_setCoreMode(&MODULE_CPU0, IfxCpu_CoreMode_idle);
//唤醒core1
IfxCpu_setCoreMode(&MODULE_CPU1, IfxCpu_CoreMode_run);
#endif
}
return (1);
}
//中断函数注册
IFX_INTERRUPT(SCUERU_Int0_Handler, 0, ISR_PRIORITY_SCUERU_INT0);
void SCUERU_Int0_Handler (void)
{
//唤醒core0
IfxCpu_setCoreMode(&MODULE_CPU0, IfxCpu_CoreMode_run);
}
void stepIntoStandbyMode (void)
{
IfxScuWdt_clearSafetyEndinit(IfxScuWdt_getSafetyWatchdogPassword()); /* Clear Safety EndInit protection */
IfxScuWdt_clearCpuEndinit(IfxScuWdt_getCpuWatchdogPassword()); /* Clear CPU EndInit protection */
MODULE_SCU.PMSWSTATCLR.U = 0x1FC; /* Clear all Standby and Wake-up flags */
Ifx_SCU_PMSWCR0 pmswcr0; /* Stdby and Wake-up Ctrl Reg 0 handle */
pmswcr0.U = MODULE_SCU.PMSWCR0.U; /* Assign current register value to it */
pmswcr0.B.ESR1WKEN = 0x00; /* Disable WakeUpTrigger at any ESR1 edge */
pmswcr0.B.ESR1EDCON = 0x3;
//是能PINA和PINB来唤醒系统
pmswcr0.B.PINAWKEN = 0x1; /* Enable WakeUp on Pin A(P14.1). */
pmswcr0.B.PINAEDCON = 0x3; /* Generate WakeUp Trigger at any edge */
pmswcr0.B.PINBWKEN = 0x1; /* Disable WakeUp on Pin B(P15.1). */
pmswcr0.B.PINBEDCON = 0x3; /* Generate WakeUp Trigger at any edge */
pmswcr0.B.ESR0EDCON = 0x0; /* Disable WakeUpTrigger at any ESR0 edge */
pmswcr0.B.PWRWKEN = 0x0; /* Disable WakeUpTrigger on VEXT ramp up */
MODULE_SCU.PMSWCR0.U = pmswcr0.U; /* Assign object to register */
//进入standby模式
MODULE_SCU.PMCSR[0].B.REQSLP = 0x3; /* Request Standby Mode for the system */
IfxScuWdt_setSafetyEndinit(IfxScuWdt_getSafetyWatchdogPassword()); /* Set Safety EndInit protection */
IfxScuWdt_setCpuEndinit(IfxScuWdt_getCpuWatchdogPassword()); /* Set CPU EndInit - Standby becomes active */
}
以下是cpu1和cpu2的主函数说明:
int core1_main (void)
{
//略
// LED1初始化
// LED1=P00.5, LED2=P00.6
IfxPort_setPinModeOutput(LED1_PIN, IfxPort_OutputMode_pushPull, IfxPort_OutputIdx_general);
IfxPort_setPinState(LED1_PIN, IfxPort_State_high);
while (1)
{
//core1进入IDLE模式
IfxCpu_setCoreMode(&MODULE_CPU1, IfxCpu_CoreMode_idle);
//反转LED1
IfxPort_setPinState(LED1_PIN, IfxPort_State_toggled);
delay_ms(1000);
//唤醒core2
IfxCpu_setCoreMode(&MODULE_CPU2, IfxCpu_CoreMode_run);
}
return (1);
}
int core2_main(void)
{
//略
//初始化LED2
// LED1=P00.5, LED2=P00.6
IfxPort_setPinModeOutput(LED2_PIN, IfxPort_OutputMode_pushPull, IfxPort_OutputIdx_general);
IfxPort_setPinState(LED2_PIN, IfxPort_State_high);
while(1)
{
//core2进入IDLE模式
IfxCpu_setCoreMode(&MODULE_CPU2, IfxCpu_CoreMode_idle);
//反转LED2
IfxPort_setPinState(LED2_PIN, IfxPort_State_toggled);
#ifdef USE_STANDBY_MODE
delay_ms(1000);
//唤醒core0
IfxCpu_setCoreMode(&MODULE_CPU0, IfxCpu_CoreMode_run);
#endif
}
return (1);
}
3. 功能展示
通过user_config.h中的宏定义USE_STANDBY_MODE可以切换功能,USE_STANDBY_MODE=0为功能1,USE_STANDBY_MODE=1为功能2。
3.1 功能一照片:

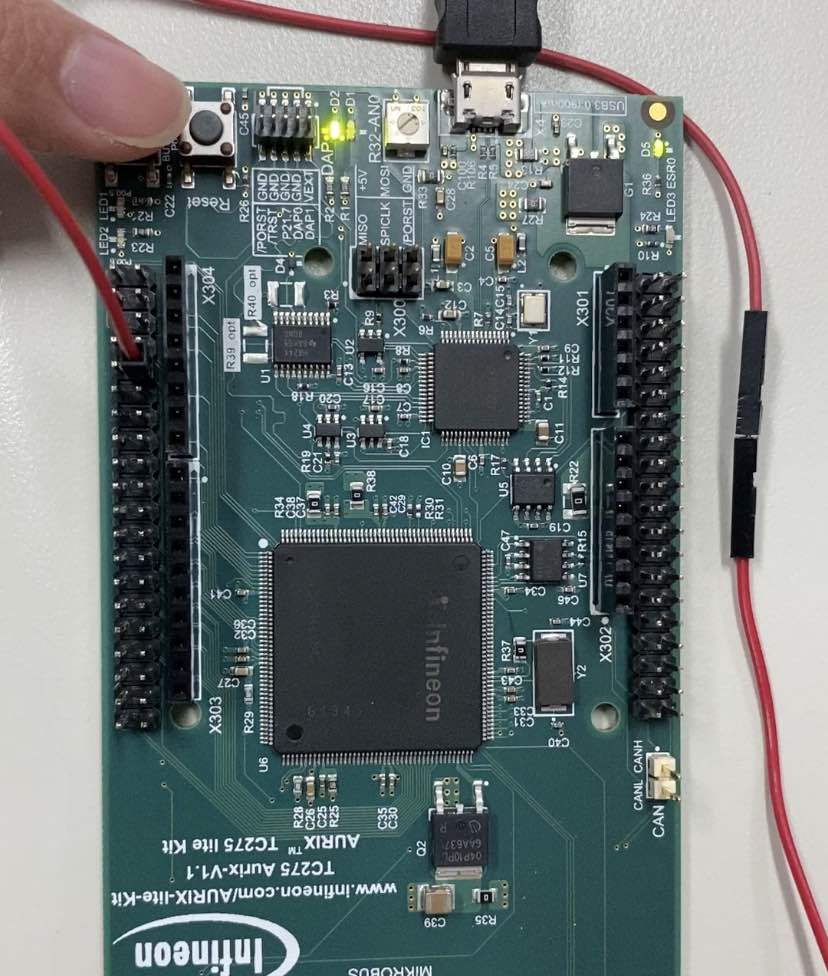

上电启动的照片,此时LED等都熄灭。

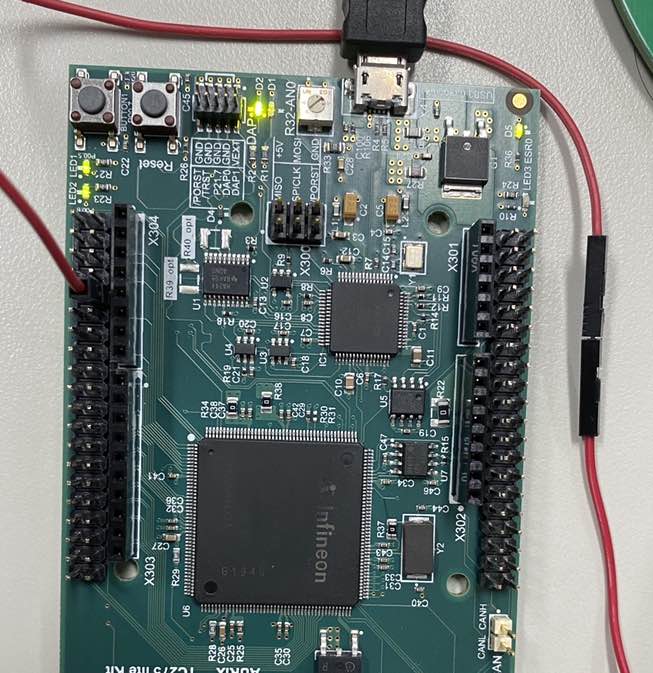

core1点亮LED1

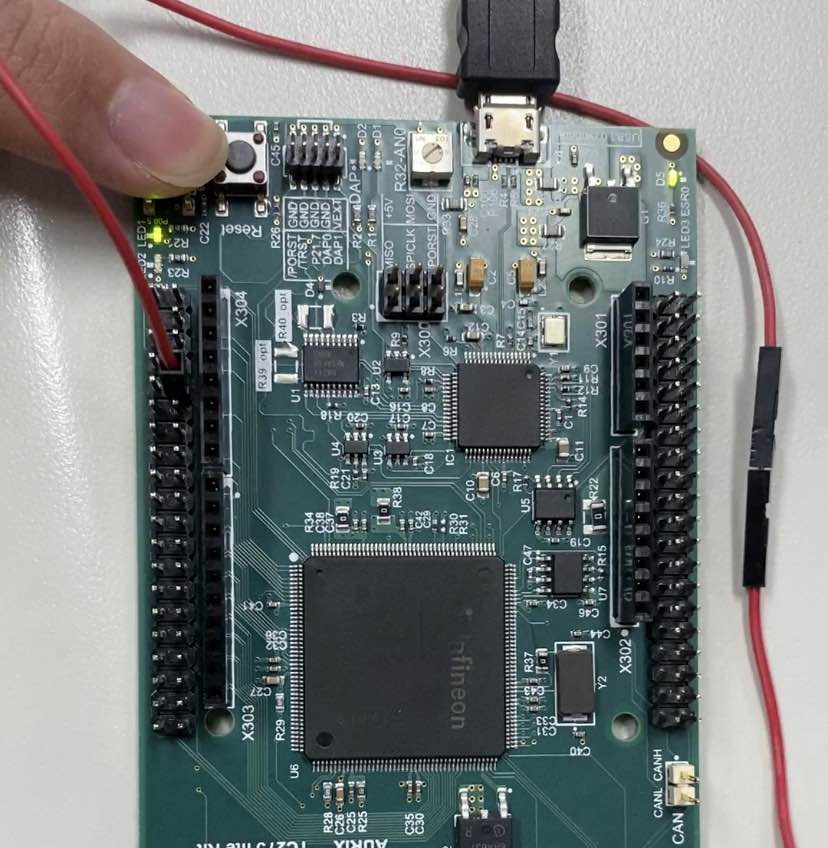

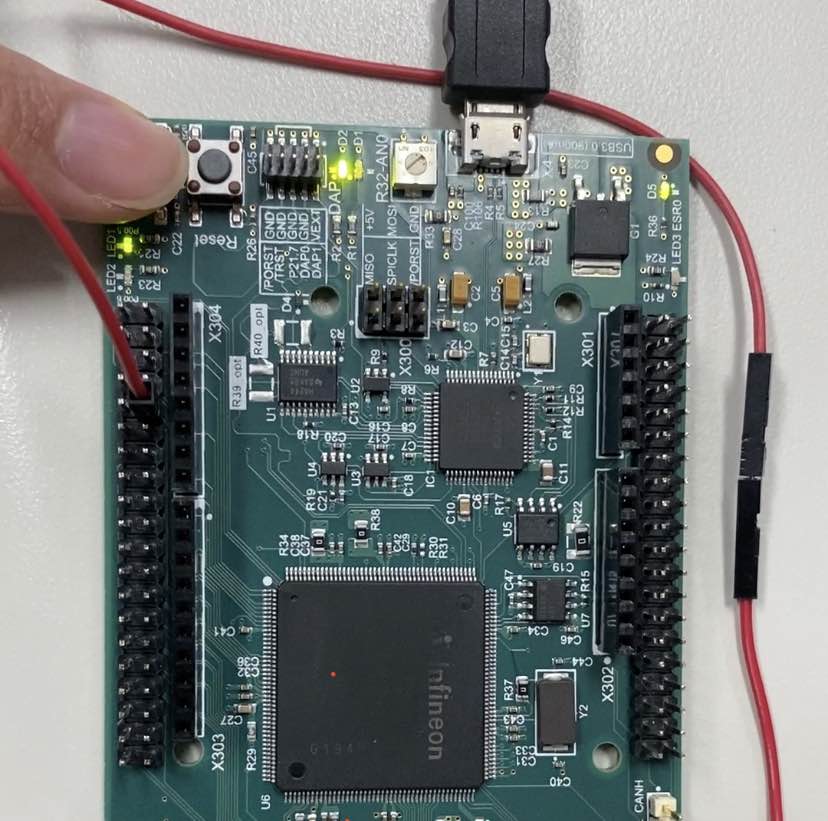

一秒后,core2点亮LED2
此时所有core都进入IDLE模式,等待下次按键触发。
3.2 功能二照片:

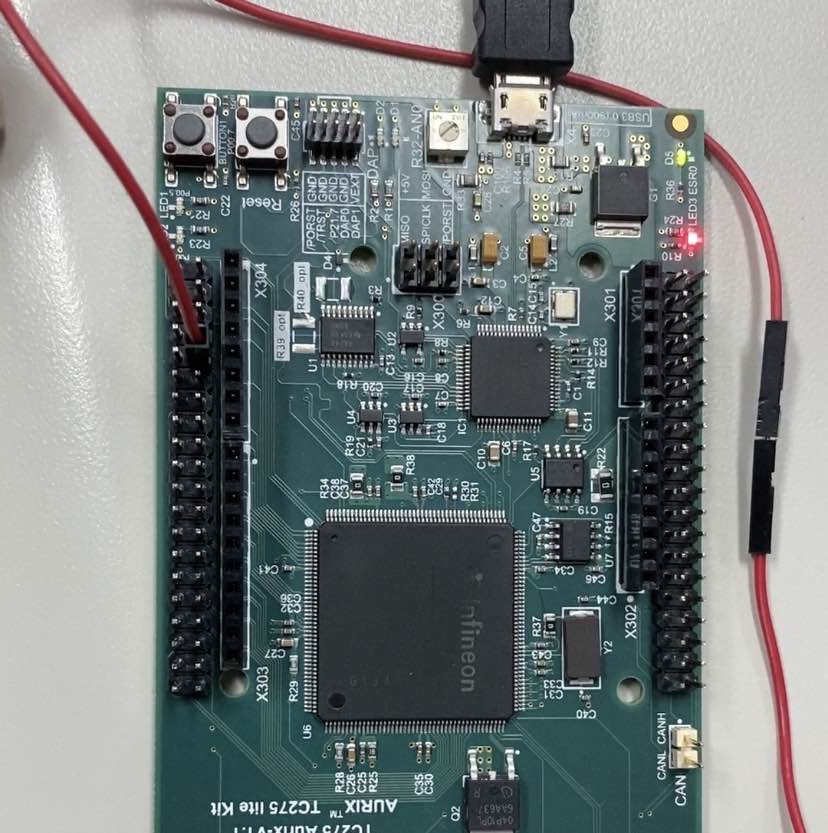

上电启动,此时所以LED灯熄灭
core1点亮LED1

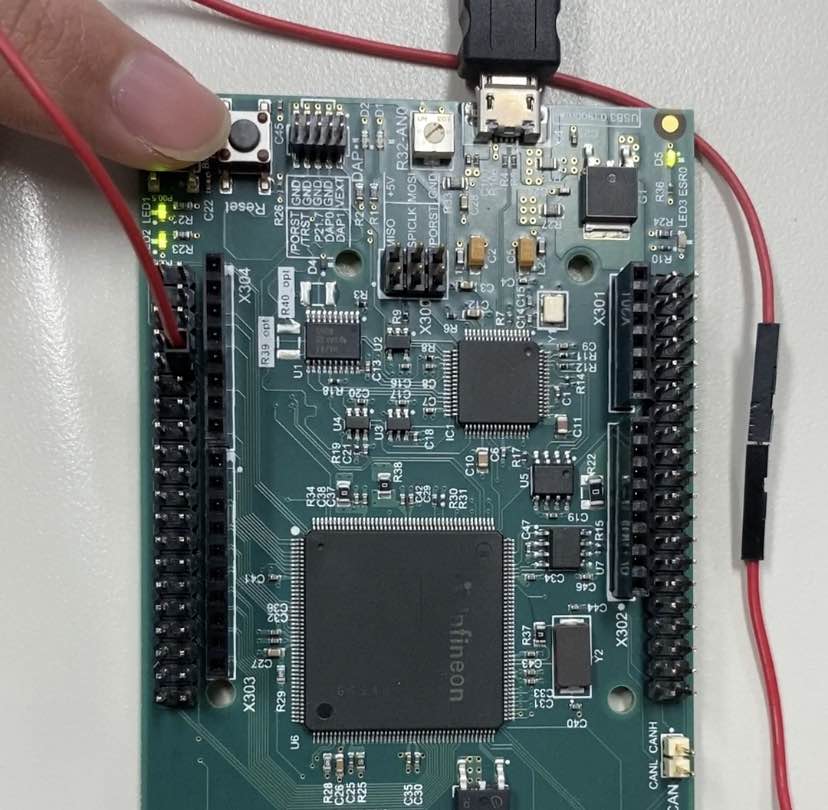

1秒后,core2点亮LED2

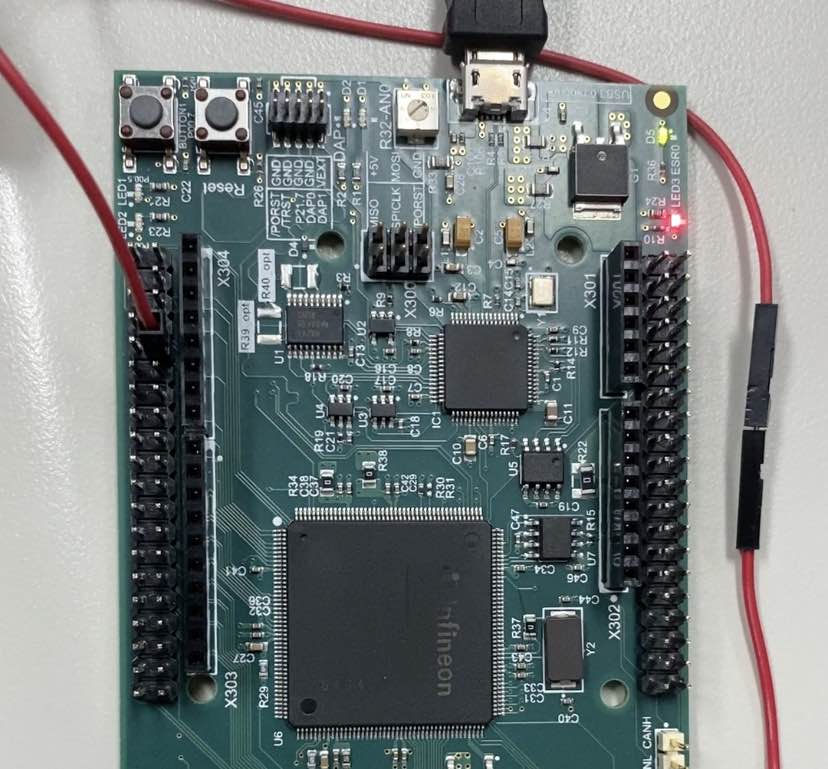

1秒后,进入standby模式,此时所有外设关闭,所以所有LED熄灭。
4. 对本活动的心得体会(包括意见或建议)
通过本次活动了解到了英飞凌的单片机,对英飞凌多核单片机的使用有了简单的了解,整体感受是英飞凌的文档写的很多,可能是因为不熟悉,找起相关的内容有点费劲,然后是对应开发板的例子提供的不是非常到位,关于standby模式没找到很全的说明,也没有合适的例程,所以实现的功能就没达到心里预期。
附件下载
TC275_LED.zip
