同为电子通信的小伙伴们一定对这几个词语非常熟悉:”调制”, ”解调”, ”频谱”, ”射频”, ”电磁波”, 身为通信工程专业学生的我, 也是从课堂及书本上学习了有关知识, (以及期末考试到来前同学们的哀嚎), 一直想要有这样一个设备, 能够对书本上晦涩的概念进行直观的复现, 将是一个美妙的事情.

   此次Funpack活动为ADI公司的ADALM-PLUTO软件定义无线电SDR口袋仪器，小巧精致, 高性价比, 与主机配合使用, 增强课堂学习体验.

   假期还没开始提前下单,包裹与我同时到家,迫不及待拆开包裹,连接电脑,指示灯成功闪烁,设备正常运行,这就是设备的近照啦!(PS:相机高糊

   熟悉新设备的第一件事,去官方网站搜刮资料(https://wiki.analog.com/university/tools/pluto) 按照入门指南的流程,安装适合我操作系统的驱动和库文件后, 我选择了SDR#测试一下接收信号.

   在此之前,按照入门指南,需要修改设备的内部配置,将原本的325 MHz至3.8GHz接收范围调整为70MHz至6GHz

使用串口或SSH到192.168.2.1

账号root

密码analog

出现以下界面

可以看到我设备的固件版本是0.32

输入下面四个命令:

fw_setenv attr_name compatible

fw_setenv attr_val ad9364

fw_setenv compatible ad9364 (0.32需额外加上这一条)

reboot

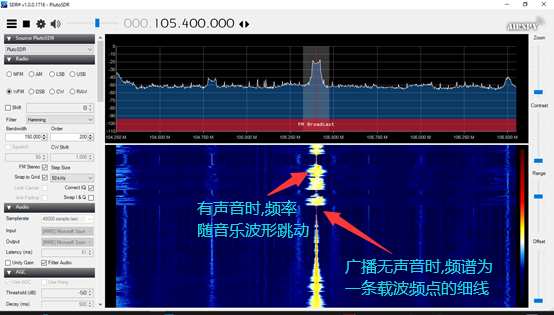

   打开添加有插件的SDR#,设备选择PlotoSDR, 单击运行,就能听到扬声器中有嘶嘶的声音啦!当然为了收到合适的电台,需要连接一个合适的FM天线(从附近家电维修站,淘了一个老旧的电视机天线)

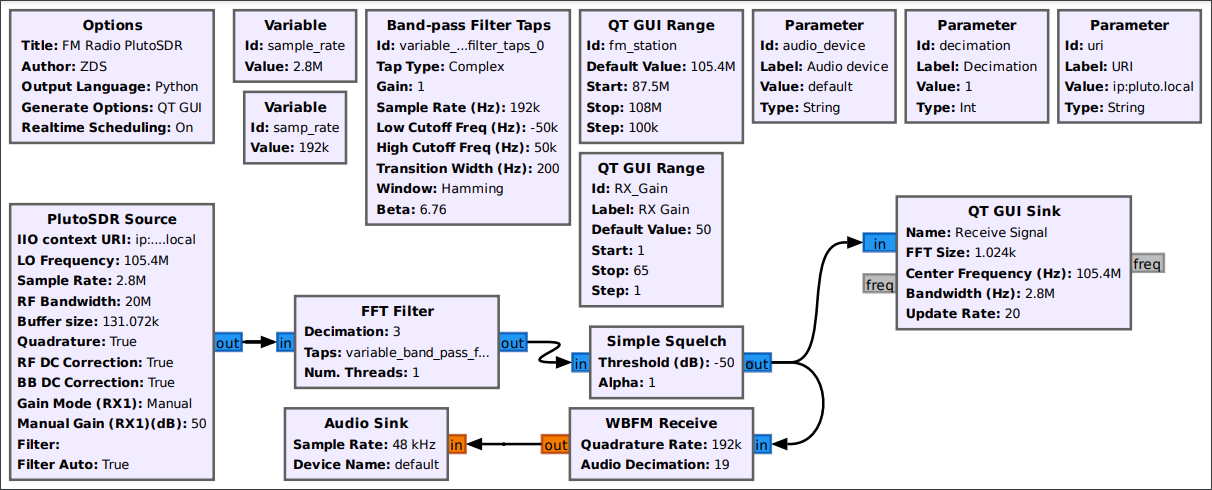

   接下来,使用GNU Radio,在我的另一台linux系统中, 搭建FM收音机系统,参考了大量官方插件文档后, 框图和参数如下所示

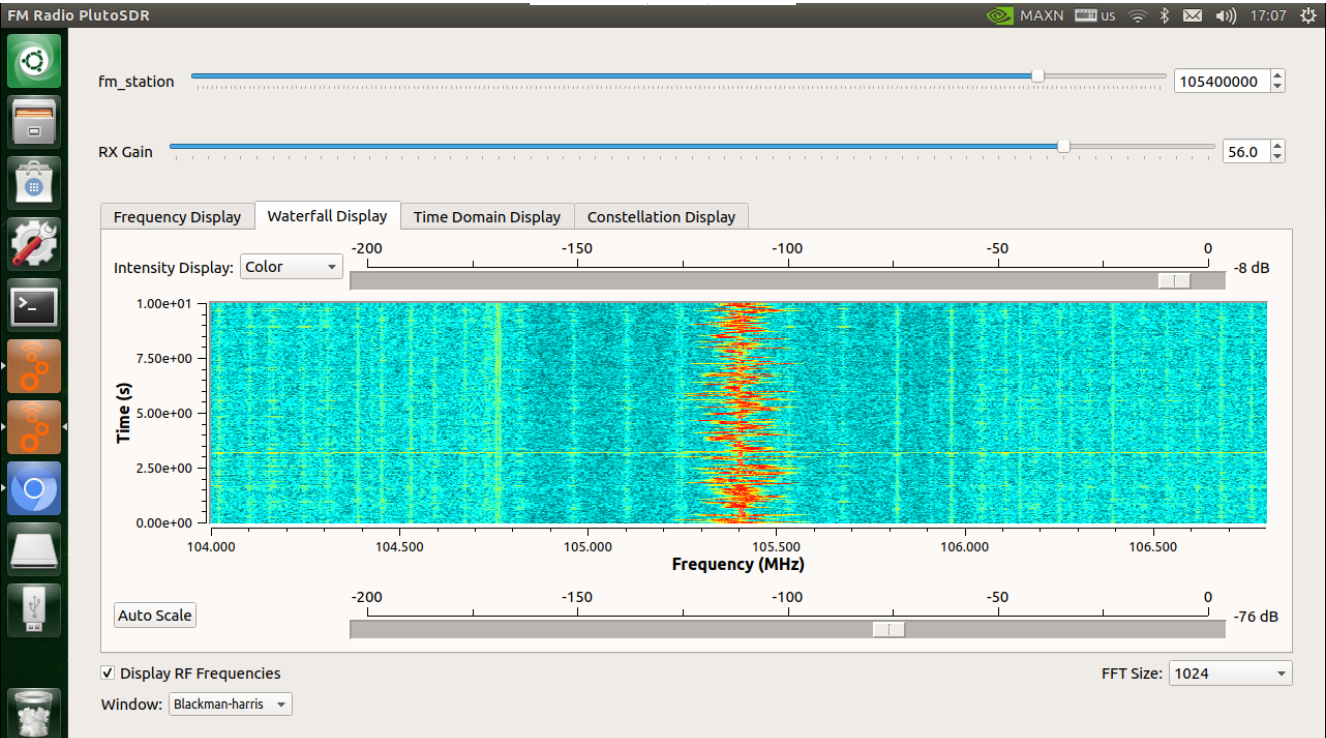

   实现了调整接收频率,调节接收增益,显示频谱图,瀑布流图,波形图,星座图

   收音机的效果,可以观看视频感受哦!

   设备使用体验:

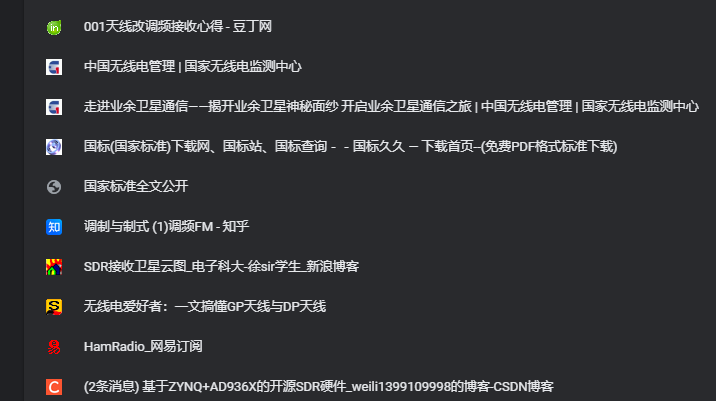

   此次活动接触的信息量巨大, 学习了很多sdr相关的知识.光是查阅的干货资料就一堆,见识了很多网上的大佬

   完成此次选题也只是接触了其中很小一部分,后期会通过这个设备验证更多的无线电的相关概念.

   感谢发起此次活动,感谢阅读!文中不足之处,欢迎大家在项目中评论指点
