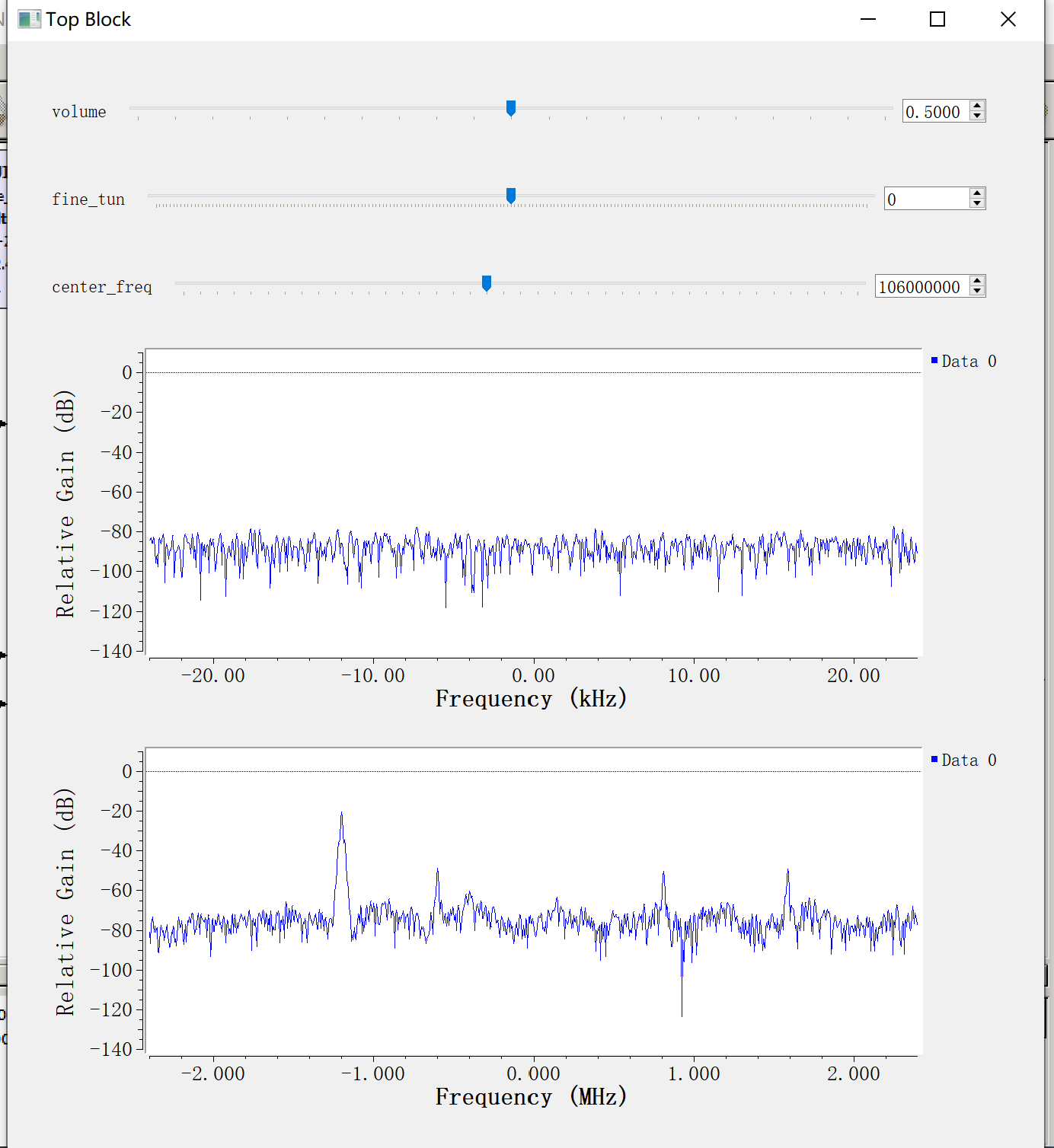

使用GNU Radio与ADI PLUTO SDR实现的FM收音机界面如下
其具有中心频率调整、中心频率微调、频谱显示、音量调整功能。
PLUTO SDR默认能接收的最低频率为325MHz无法直接接收FM广播信号频段，但可将PLUTO破解为支持70MHz-6GHz破解流程如下：
- 使用Console登录PLUTO，账号为root密码为analog
- 执行 fw_setenv attr_name compatible
- 执行 fw_setenv attr_name compatible
- 重启PLUTO

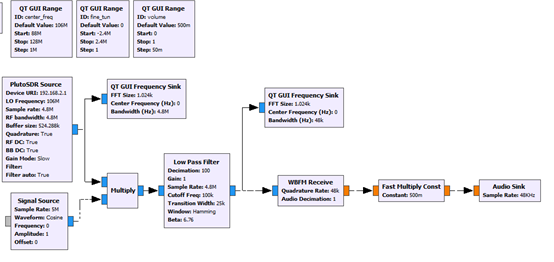

GNU Radio模块图如下
信号处理流程为首先将采集到的信号乘以一个固定频率信号以进行移频，固定信号的频率通过一个滑块控制以实现频率微调；对移频后的信号进行低通滤波，滤除不需要的高频部分，并对其进行抽样以匹配Audio Sink的输入频率；使用WBFM Receive模块对信号进行解调；将解调后的信号乘以一个常数以实现音量控制功能；使用Audio sink模块播放解调后的音频信号。
本次活动给了我足够的剁手SDR的动力与学习SDR的动力，通过这次活动我学习到了大量关于SDR的知识并深深的感受到自己的数学水平急需提高。
GNU Radio工程下载地址
链接：https://pan.baidu.com/s/1mqVPO1JCP4_Y30LlGvIeuQ
提取码：vvbm
