Funpack第二季第一期：Syntiant TinyML Board项目
本次任务选择任务一：
用自带的麦克风，搭建机器学习模型，使板卡上的LED灯根据中文语音指令（不少于三个指令）呈现出不同效果，如开灯、关灯、闪烁、SOS、呼吸等。
结合家中实际需求，制定了三个关键词，分别为：开卧室灯，开床头灯，小王同学。
一、开发版介绍

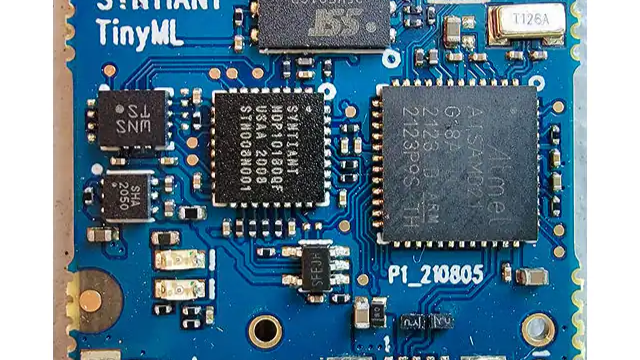

配备超低功耗 Syntiant ® NDP101神经决策处理器™，可以使语音和传感器应用程序分别在 140 和 100 微瓦以下运行，与基于 MCU 的传统 MCU 相比，吞吐量提高 20 倍，系统效率提高 200 倍。

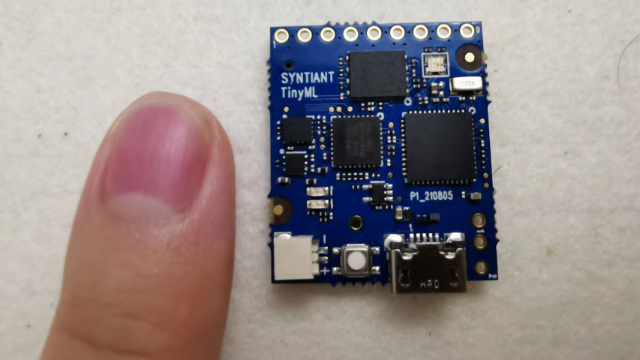

Syntiant TinyML 板的尺寸为 24 毫米 x 28 毫米，是一个小型的独立系统，通过微型 USB 连接通过 Edge Impulse 轻松下载经过训练的模型，而无需任何专用硬件。

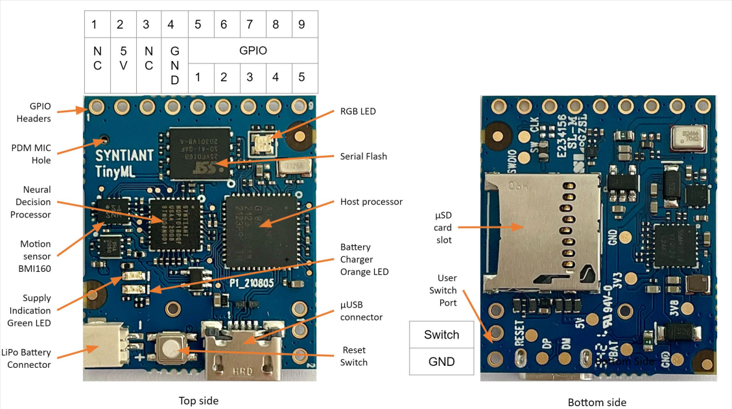

Syntiant TinyML板的框图如下图所示。
Syntiant TinyML 板框图 Syntiant TinyML 板卡的主要特点包括：
• 神经决策处理器: NDP101
• 主机处理器: SAMD21 Cortex-M0+ 32位低功耗 ARM MCU, 包含256KB flash 和32KB SRAM
• 板卡电源支持: 5V micro-USB 或 3.7V 锂离子电池
• 数字 I/O 兼容 Arduino MKR 系列板卡
• 1 UART 接口 (包含在 I/O 引脚中)
• 1 I2C 接口 (包含在 I/O 引脚中)
• 2MB 板载串行flash
• 48MHz 系统时钟
• 一个 用户定义的RGB LED
• μSD卡槽 (不包括μSD )
• BMI160 六轴运动传感器
•SPH0641LM4H 麦克风

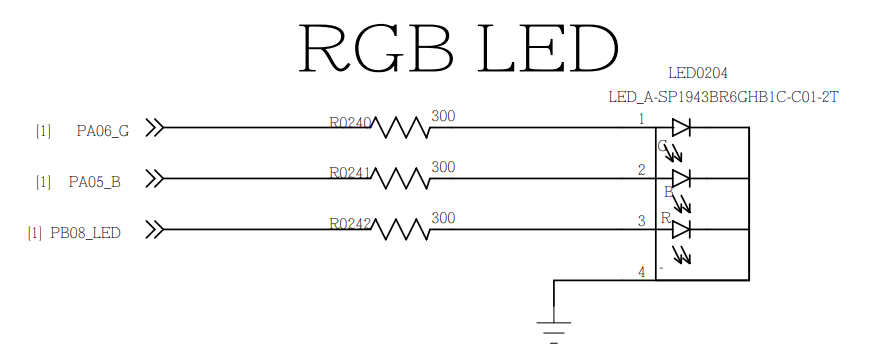

RGB灯电路连接原理图
从原理图可以看出RGB三个引脚分别接在MCU的PA08、PA06、PA05。
二、开发环境准备
1.EDGE IMPULSE平台，用于训练语音数据
2.Arduino平台，用于编写代码
3.Arduino-cli软件,同于编译上传固件
三、根据教程熟悉Syntiant TinyML板卡
1.TinyML Tutorial for Windows文档，介绍板卡内容和EDGE IMPULSE平台基本操作
2.https://docs.edgeimpulse.com/docs/edge-impulse-cli/cli-installation，介绍板卡
3.https://docs.edgeimpulse.com/docs/tutorials/hardware-specific-tutorials/responding-to-your-voice-syntiant-rc-commands-go-stop，介绍EDGE IMPULSE平台和板卡的联合使用
4.https://docs.edgeimpulse.com/docs/development-platforms/officially-supported-mcu-targets/syntiant-tinyml-board，介绍Edge Impulse CLI的使用（似乎没怎么用到）
四、训练语音模型
在这里我就没有使用新建工程的办法，而是直接克隆了例程的工程，再将它的数据集删除掉，加入我自己的数据集，重新进行模型训练即可，这样也避免一些奇怪的问题发生（别问我怎么知道，因为我试过新建工程。。。）
下面开始说明

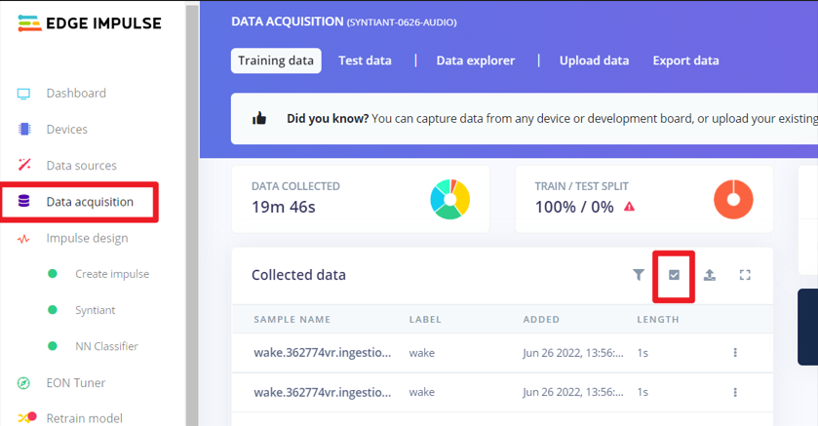

克隆完成例程后，点击Data acquisition，选择复选框，将其全部删去即可。

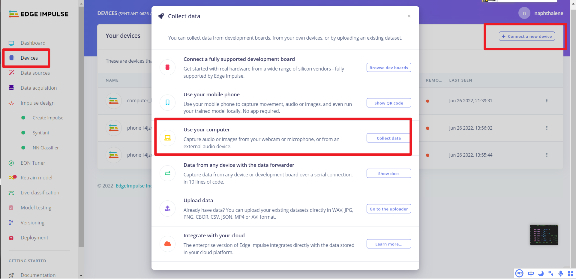

再点击Devices，选择连接设备，当使用USB数据线将开发板与电脑相连时，我们可以直接选择电脑作为设备，此时使用的便是开发板上的麦克风，当然也可以选择使用手机（也试过，但是效果不太好），便可以开始激情的念关键词啦。
采集好声音后，便需要先对声音进行预处理，将每个指令语句分开为单独的一条（我选择使用1秒时间长度作为一条数据）。

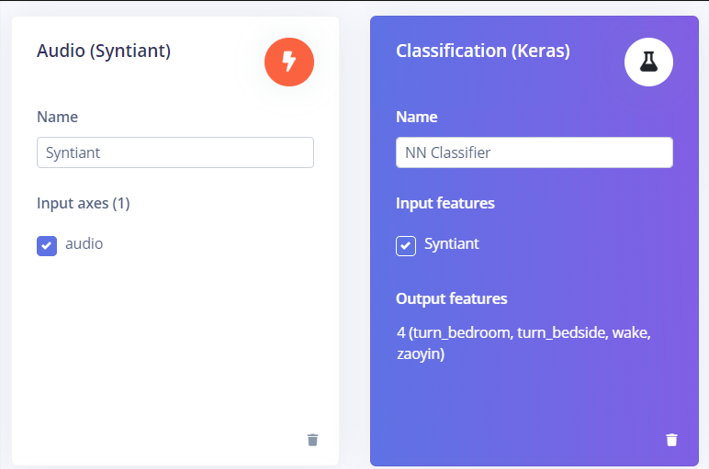

之后就可以进行数据的训练，在Impulse design中的Create impulse，按下图所示进行添加组件，并点击Save Impulse。
下一步，点击Impulse design中的Syntiant，稍微等待加载完成，点击Save parameters。

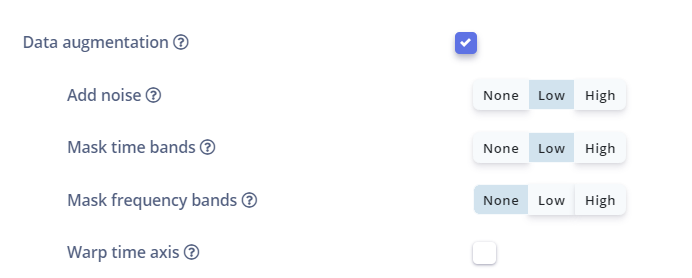

继续，点击Impulse design中的NN Classifier，其中将一些选项改为如下所示，便可点击Start training，开始训练声音模型！
等待训练完成后，选择Deployment，再选择Syntiant NDP101 library，在页面下方的Configure posterior parameters中，选择想要被识别的数据集标签名，便可点击Build来生成所需要的库文件，使用该库文件替换例程中的库文件，再进行Arduino的编程，将程序及模型文件上传到开发板中，开始回应你的声音！
四、编写程序及下载

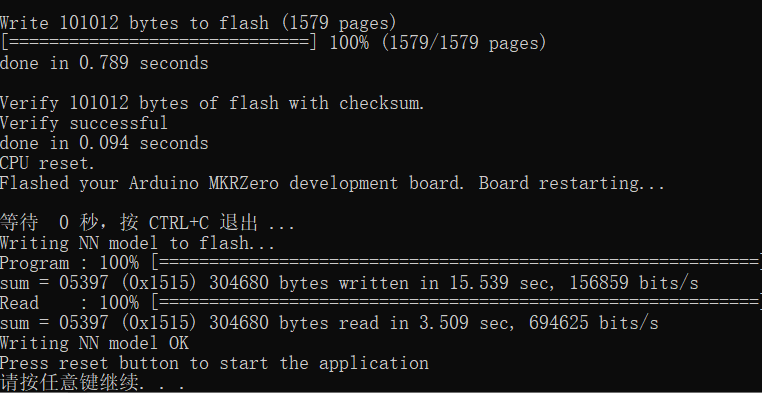

在上一步中我们可以点击Syntiant TinyML开发板选项来直接生成一个固件，使用这个固件中的脚本可以很方便的将模型文件下载进开发板中，同时也可以更快速的（不用编程）进行板子的识别测试，测试结果将会通过串口发送至电脑上。
进行如上操作，再进行Arduino的编程下载，就可以不用再重新单独下载一遍模型文件。
我所使用的数据集标签及中文语音和对应亮灯情况分别为：
turn_bedroom，开卧室灯，绿灯；
turn_bedside，开床头灯，蓝灯；
wake ，小王同学，蓝灯和绿灯同时亮（青色）。
我所使用的源码是github上的fix-header-references 分支（第一个使用Arduino编译会找不到一个.h文件，但是文件就在工程中。。。）
使用下载好的model-parameters文件替换源工程中的同名文件。

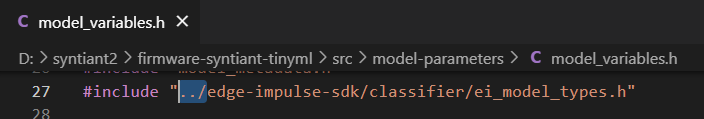

再打开model_variables.h文件，在一个头文件引用中加入“../”，如下图所示，否则还会提示找不到文件。。奇奇怪怪的BUG。。。
使用Arduino IDE打开firmware-syntiant-tinyml.ino文件。
选择开发板为Arduino MKRZERO。

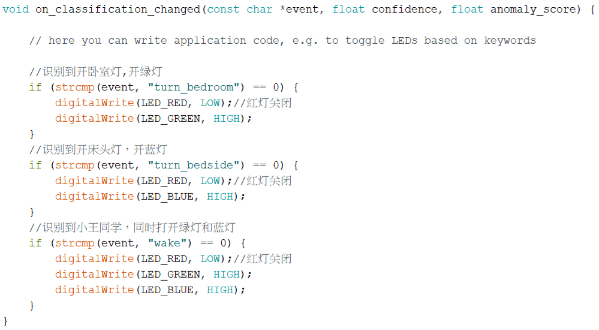

在on_classification_changed函数中，
初级阶段我们只更改该函数中的判断条件即可。
如下图所示
①识别到”开卧室灯“关键字时，将红灯连接的引脚置低，绿灯连接的引脚置高；
②识别到”开床头灯“关键字时，将红灯连接的引脚置低，蓝灯连接的引脚置高；
③识别到”小王同学“关键字时，将红灯连接的引脚置低，绿灯和蓝灯连接的引脚置高；
之所以要将红灯连接的引脚置低，推测是因为板卡识别到关键字后，会自动打开红灯（暂时没找到具体代码），如此一来，就需要先将红灯关闭，才能呈现出正确的颜色。
点击“上传”按钮，将程序下载进开发板中，即可进行测试！
结果如下

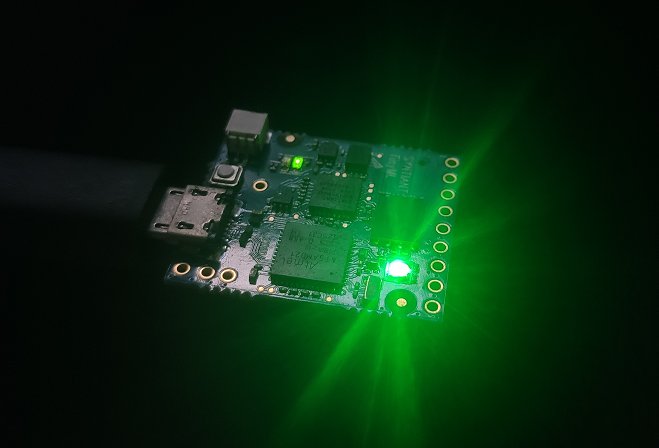

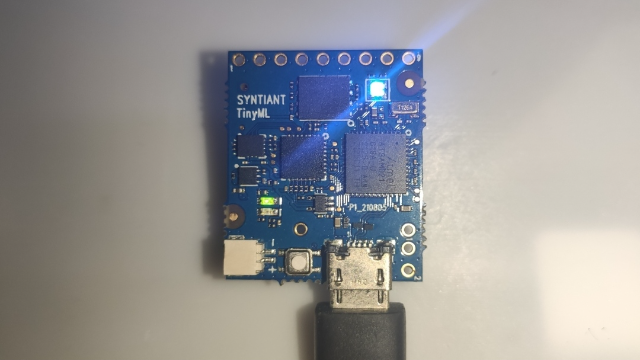

当说到，开卧室灯，绿灯便会打开；

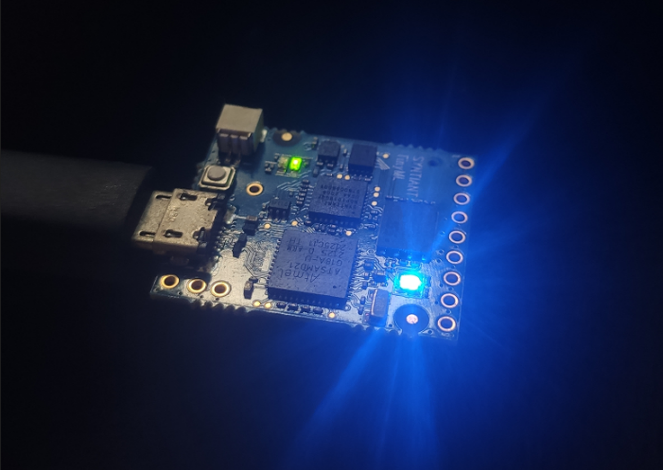

当说到，开床头灯，蓝灯便会打开；

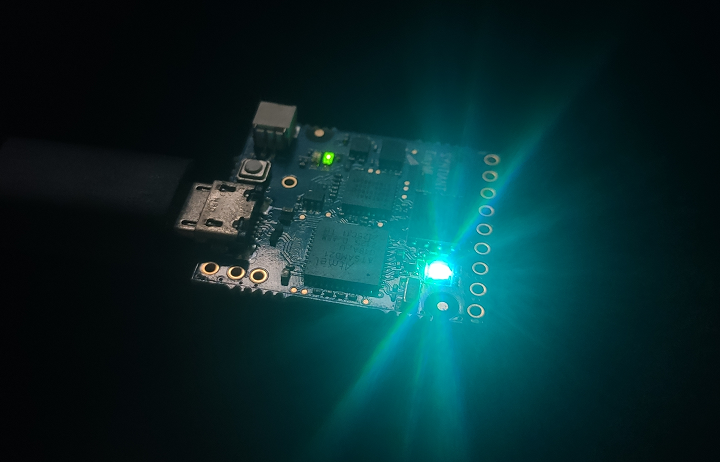

当说到，小王同学，绿灯和蓝灯便会打开，呈现出青色；
五、总结及问题汇总
总的来说这次活动还是很不错的，由于这块板卡来自于海外，它的资料很少，需要一步步的去探索，特别是从无到有这个过程，很值得，即使过程很坎坷，也遇到无数的问题，但最终还是如期完成了此次项目。
1.看b站up主的视频，结果Arduino环境问题耽误了许久，最后还是使用SDK另一个分支的Github源码才能正常编译下载（主要问题）
2.选择使用板卡录音的时候，要选择自己的电脑，在电脑设置里，将麦克风设置为开发板即可
3.下载程序至下载了Arduino的几个文件，没有把模型文件下载进去
4.录音使用的手机麦克风，可能与开发板不一致，导致识别错误率/不识别概率很高。
5.发现匹配成功后，某些关键词会将红灯打开
