1 项目描述

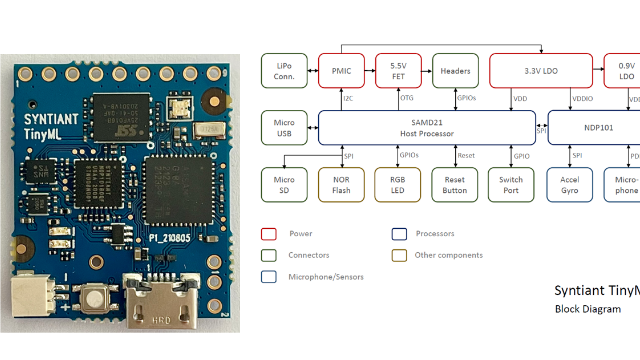

1.1板卡简介

本项目基于Syntiant公司的TinyML板卡。TinyML板卡上搭载以Cortex M0+为核心的主控芯片，以及Syntiant公司研制的NDP101神经网络决策处理器。板卡上带有麦克风和6轴运动运动传感器两个传感器，能够完成基于神经网络的语音识别和动作识别。而且，该板卡完成神经网络时具有高实时性和超低功耗。

1.2 项目内容

本项目基于上述板卡完成了利用中文语音指令控制LED灯闪烁的功能。设计了唤醒词“你好，小板子”，并有三个中文指令，分别为“打开灯光”，“关闭灯光”以及“闪烁灯光”。当检测到唤醒词时，绿灯长亮。当检测到“打开灯光”时，红灯长亮。当检测到“关闭灯光”时，红灯关闭。当检测到“闪烁灯光”时，红灯快速闪烁。

2 项目设计思路

2.1 数据采集

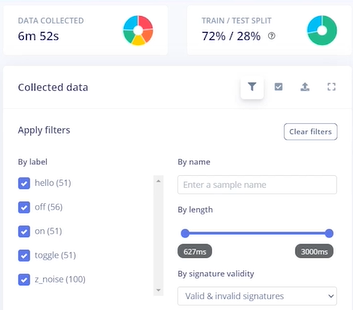

首先收集语音数据，作为神经网络的训练和验证数据。针对唤醒词和三条指令，每句话收集了约50条语音。此外，为了防止乱触发（将杂音判断为指令）的现象，从官方数据集中选取了100条噪声信号。数据时长分布较为均匀，如下图所示。

2.2 神经网络训练

Edge Impulse网站能够快速的训练神经网络模型，然后生成在相应硬件上运行的代码库，能够非常方便地将神经网络部署到嵌入式设备上。本项目的神经网络的训练依赖于Edge Impulse完成。

下图是利用Edge Impulse搭建的语音信号处理与识别模型。首先会对语音信号进行梅尔滤波，提取倒谱系数作为语音信号的特征。然后将语音信号的特征输入到神经网络中。神经网络经过对特征的运算，输出语音信号属于每种类别的概率。取概率最大的作为最终判别结果。

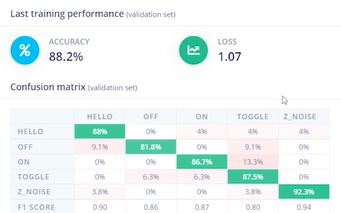

随后对神经网络进行训练，得到的结果如下图所示。最终，神经网络在验证集上的准确率为88.2%，并不理想，但能基本满足使用要求。这可能是由于数据量过少，产生了过拟合的现象导致的。在混淆矩阵中可以看到，“关闭灯光”指令判断准确率较低，在测试的时候未对该指令进行测试。

2.3 硬件代码设计

硬件代码设计较为简单。在神经网络决策处理器完成了一次决策后，会产生中断。主控制器收到中断信号并调用中断服务函数。因此，在中断服务程序的对应位置添加上对应LED的正确操作即可。

例如，在检测到唤醒词时，使绿灯引脚输出高电平，代码如下所示：

void on_classification_changed(const char *event, float confidence, float anomaly_score) {
    if (strcmp(event, "hello") == 0) {
        digitalWrite(LED_GREEN,HIGH);
    }
}

2.4 神经网络部署

将上节中编写的代码编译，并从Edge Impulse上下载模型文件，利用写好的Flash烧录脚本将代码烧录进芯片。将USB线拔下后再插上，待芯片完全重启后便能对语音识别的效果进行测试。

3 测试结果

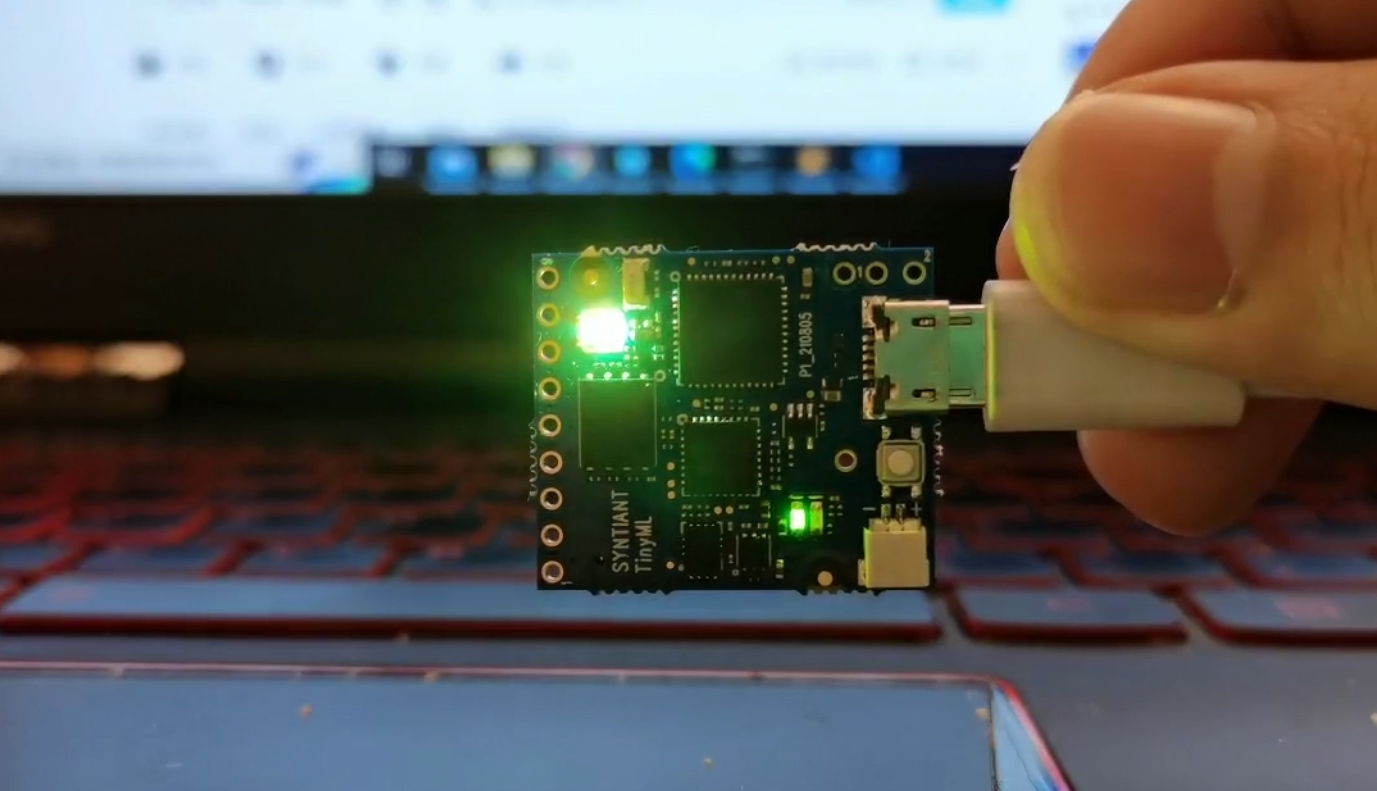

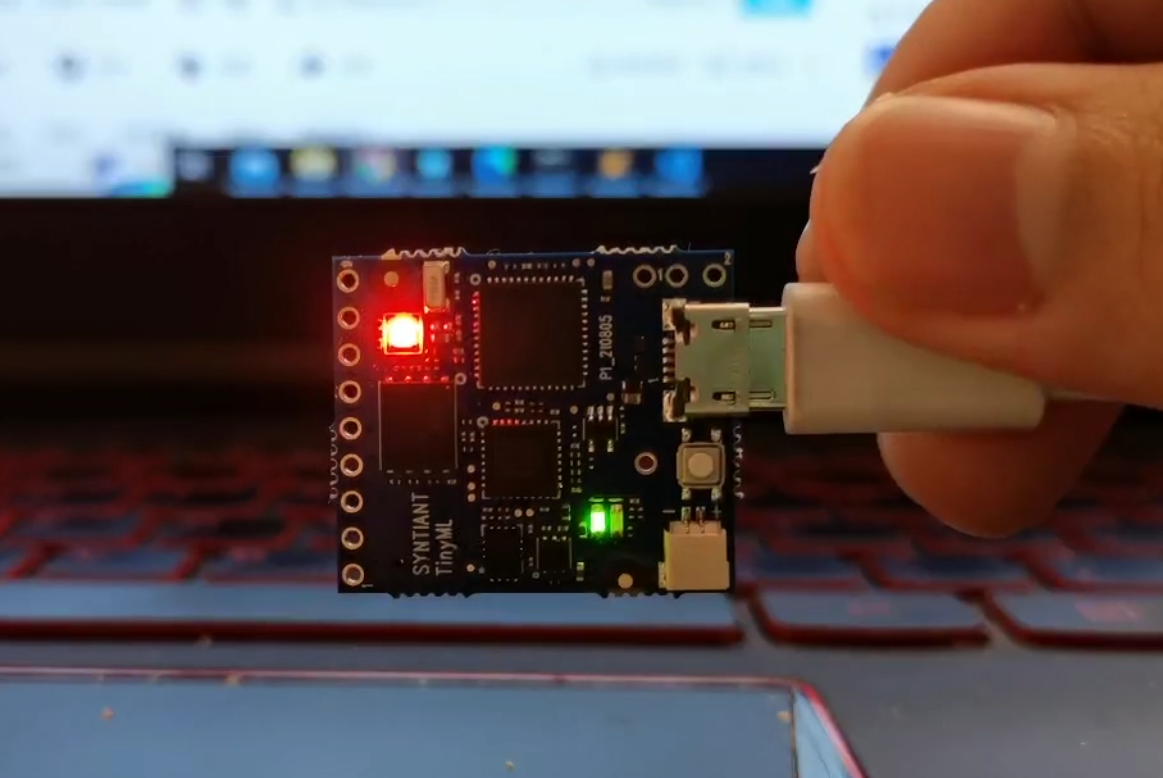

下两图分别为打开灯光以及唤醒词的测试结果，与预期相符。由于闪烁灯光效果不便于使用图片展示，详情请见演示视频。在测试时，可以体会到该神经网络处理器强大的运算性能。

4 参加活动的感受

本次活动是我第一次接触真实的神经网络处理芯片，确实感受到了它极快的处理速度，这开拓了我的眼界。但本次活动的不足是未能公开NDP101内部的信息，供大家继续探索。
