• （1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
• （2）通过实验理解基本逻辑门电路；
• （3）学习Verilog HDL行为级描述方法描述组合逻辑电路。

设计一个4选1多路选择器。

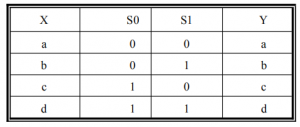

4选1多路选择器，即从输入的四个数据中选择其中一个。通过定义两个变量，产生四种状态，分别对应四个数据的输出。由此可得到如下真值表。将输入的a,b,c,d,s0,s1和输出Y的关系写成逻辑表达式则打得到：

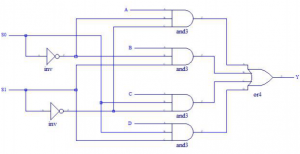

Y=a(s0’s1’)+b(s0’s1)+c(s0s1’)+d(s0s1)

4选1多路选择器程序清单mult4.v

  module mult4
   (
     input wire a,           //定义四位输入
     input wire b,
     input wire c,
     input wire d,
     input wire [1:0]  sel,  //定义输出的选择变量
     output reg  led    	   //定义选择器输出结果对应的led
   );
  always@(sel)           //根据sel结果选择输出，当sel变化时执行
	begin
		case(sel)
			2'b00: led = a;
			2'b01: led = b;
			2'b10: led = c;
			2'b11: led = d;
		endcase
	end
  endmodule


1. 打开Lattice Diamond，建立工程。
2. 新建Verilog HDL设计文件，并键入设计代码。
3. 综合并分配管脚，将输入信号a、b分配至拨码开关，将输出信号led0~led3分配至板卡上的LED。sel[0]/N14,sel[1]/M14,a/M7,b/M8,,c/M9,d/M10,led/N13
4. 构建并输出编程文件，烧写至FPGA的Flash之中。
5. 按下对应按键/拨动拨码开关，观察输出结果。
