• （1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
• （2）通过实验理解译码器电路；
• （3）学习Verilog HDL行为级描述方法描述组合逻辑电路。

设计一个2-4译码器。

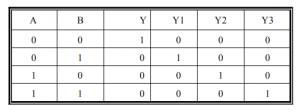

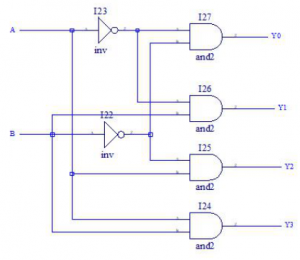

2-4译码器，输入的2位二进制代码共有四种状态，译码器将每个输入代码译成对应的一根输出线上的高、低电平信号。由此可得如下表1-6的真值表。将输入的A、B和输出Y0、Y1、Y2、Y3的关系写成逻辑表达式则得到：

Y0=A’B’
Y1=A’B
Y2=AB’
Y3=AB

2-4译码器程序清单decode24.v


  module decode24
   (
     input wire [1:0] a,           //定义两位输入
     output reg [3:0] led    	  //定义输出的4位译码结果对应的led
   );
  //always块语句，a值变化时执行一次过程块
  always@(a)
	begin
		case(a)
			2'b00: led = 4'b0001; //2-4译码结果
			2'b01: led = 4'b0010;
			2'b10: led = 4'b0100;
			2'b11: led = 4'b1000;
		endcase
	end
  endmodule


1. 打开Lattice Diamond，建立工程。
2. 新建Verilog HDL设计文件，并键入设计代码。
3. 综合并分配管脚，将输入信号a[0]、a[1]分配至拨码开关，将输出信号led[0]~led[3]分配至板卡上的LED。a[0]/M7,a[1]/M8,led[0]/N13,led[1]/M12,led[2]/P12,led[3]/M11
4. 构建并输出编程文件，烧写至FPGA的Flash之中。
5. 按下对应按键/拨动拨码开关，观察输出结果。
