• （1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
• （2）通过实验理解基本逻辑门电路；
• （3）学习用Verilog HDL数据流级描述基本门电路。

设计一个4变量多数表决器，在4个输入中A代表2，B、C、D分别代表1，当输入数值大于或等于3时，输出为高电平，否则，输出为低电平。

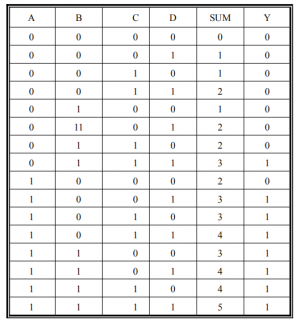

4变量多数表决器，可以理解为四人投票，将所投的票数加起来，若大于等于3票，则投票通过。注意：每个人的票数不同。由此可得到如下表1-5所示的真值表。定义四个输入A,B,C,D和一个输出Y。则他们的关系写成逻辑表达式经化简可得到：

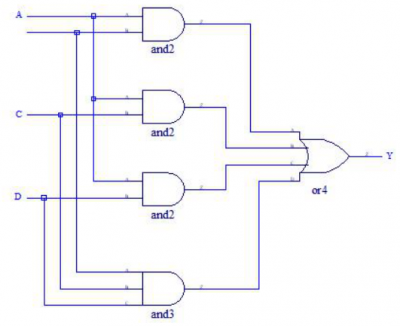

Y=AB+AD+AC+BCD

4变量多数表决器程序清单voter4.v


  module voter4
    (
      input wire a,           //定义输入的低位进位及两个加数a、b、c、d
      input wire b,
      input wire c,
      input wire d,
      output wire led        //定义显示输出结果的led
    );
     assign led = (a&b)|(a&c)|(a&d)|(b&c&d);    //根据逻辑表达式赋值
  endmodule


1. 打开Lattice Diamond，建立工程。
2. 新建Verilog HDL设计文件，并键入设计代码。
3. 综合并分配管脚，将输入信号a、b、c、d分配至拨码开关，将输出信号led分配至板卡上的LED。a/M7,b/M8,c/M9,,d/M10,led/N13
4. 构建并输出编程文件，烧写至FPGA的Flash之中。
5. 按下对应按键/拨动拨码开关，观察输出结果。
