实验目的

  • （1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；
  • （2）通过实验理解基本门电路；
  • （3）掌握用Verilog HDL数据流方式描述电路的方法。

实验任务

设计一个1位半加器电路，然后在实验板上实现自己设计的逻辑电路，并验证是否正确。

实验原理

加法器是逻辑运算电路中最基础的组成单元。将如果不考虑有来自低位的进位, 将两个二进制数相加, 称为半加, 实现半加的电路叫做半加器。1位半加器每次对两个1位的二级制数进行相加。按照二进制加法运算规则, 可以得到如下表4-1所示的半加器真值表。

sum = A’B + AB’ = A⊕B
CO = AB

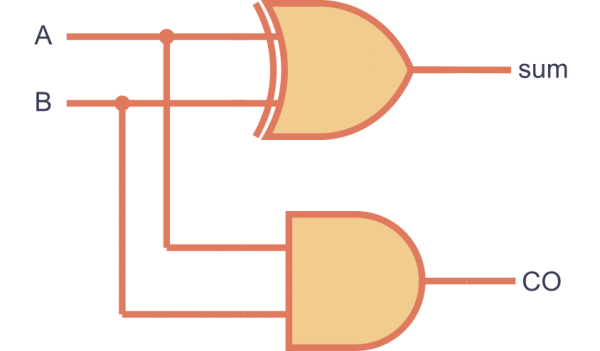

逻辑电路（使用与非门和异或门构成）


Verilog HDL建模描述

程序清单halfadder.v


  module halfadder
    (
      input a,             //第一个加数a
      input b,             //第二个加数b
      output sum,          //显示和的led
      output cout          //显示进位的led
    );

    assign sum=a ^ b;     //sum=a⊕b
    assign cout=a & b;	  //cout=ab
  endmodule



实验流程

  1. 打开Lattice Diamond，建立工程。
  2. 新建Verilog HDL设计文件，并键入设计代码。
  3. 综合并分配管脚，将输入信号(a与b)分配至拨码开关，将输出信号sum,cout分配至板卡上的LED。分配管脚号：a/M7,b/M8,sum/N13,cout/M12
  4. 构建并输出编程文件，烧写至FPGA的Flash之中。
  5. 拨动拨码开关，观察输出结果。
