STEP-MXO2第二代

概览

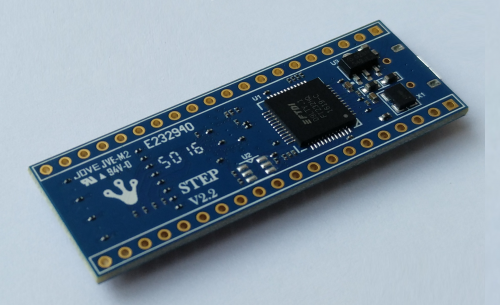

STEP-MXO2第二代是小脚丫团队推出的最新一款FPGA开发板，选用了Lattice公司的MXO2系列更大容量的4000HC产品，逻辑资源较一代产品提升了近4倍。同时，在板卡的背面集成了编程器，你只需要一根USB数据线就能够完成FPGA的编程和下载，并且，再考虑到易用性，我们也提供了丰富的板卡外设，实现输入/输出的功能。此外，你也可以在板卡的对应位置焊接上2.54mm间距排针进行扩展。

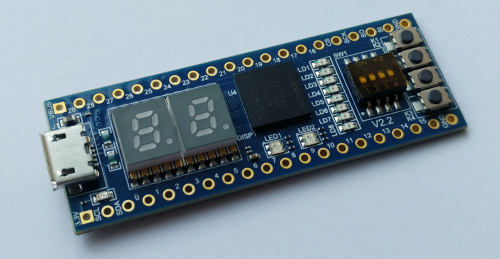

小脚丫STEP-MXO2第二代

硬件规范

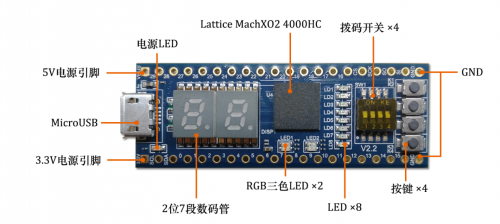

小脚丫STEP-MXO2第二代硬件结构

  • 核心器件：Lattice LCMXO2-4000HC-4MG132
    • 132脚BGA封装，引脚间距0.5mm，芯片尺寸8mm x 8mm；
    • 上电瞬时启动，启动时间<1ms；
    • 4320个LUT资源， 96Kbit 用户闪存，92Kbit RAM；
    • 2+2路PLL+DLL；
    • 嵌入式功能块（硬核）：一路SPI、一路定时器、2路I2C
    • 支持DDR/DDR2/LPDDR存储器；
    • 104个可热插拔I/O；
    • 内核电压2.5-3.3V；
    1. 板载资源：
    • 两位7段数码管；
    • 两个RGB三色LED；
    • 8路用户LED；
    • 4路拨码开关；
    • 4路按键；
    1. 36个用户可扩展I/O（其中包括一路SPI硬核接口和一路I2C硬核接口）
    2. 支持的开发工具Lattice Diamond
    3. 支持MICO32/8软核处理器
    4. 板上集成FPGA编程器
    5. 一路Micro USB接口
    6. 板卡尺寸52mm x 18mm

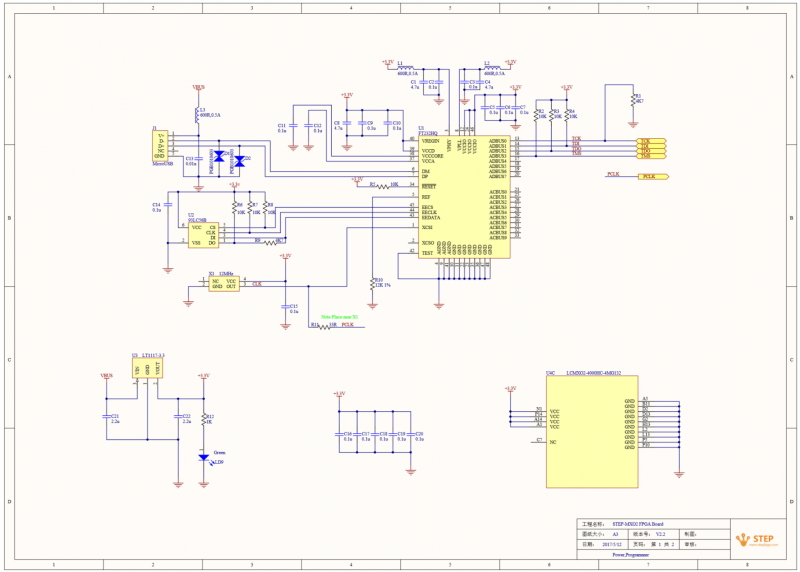

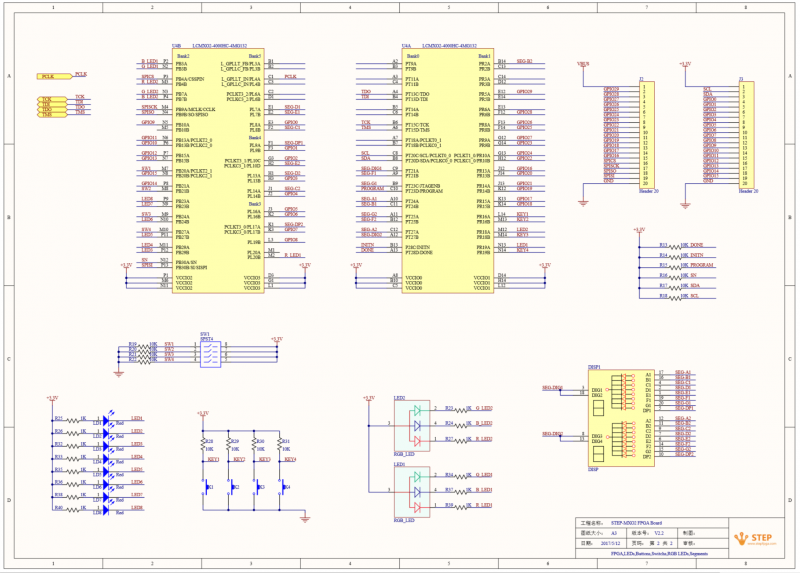

原理图

引脚定义

STEP-MXO2第二代V2版本外设管脚分配

产品包装

STEP-MXO2第二代采用了精致的铁盒包装。

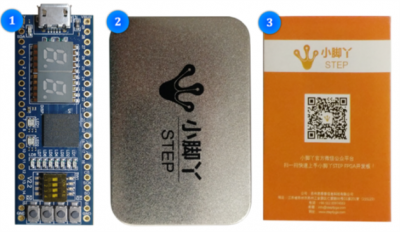

STEP-MXO2第二代包装


其中包含

  1. 小脚丫STEP MXO2板卡
  2. 包装盒
  3. 产品说明书

上电测试

STEP-MXO2 V2开发板通过USB供电，采用了常见Micro USB接口。开发板出厂内置测试程序，上电后：

  • 数码管：循环显示0~7之间的数字
  • 流水灯：依次闪烁实现流水效果
  • 三色灯：两个三色灯逐次显示红，绿，蓝，白颜色
  • 拨码开关：控制数码管、流水灯及三色灯闪烁的速度，
    • 四位拨码开关全部拨至下端，闪烁速度最快（0.5s左右）
    • 四位拨码开关全部拨至上端，闪烁速度最慢（2s左右）
    • 四位拨码开关处于其他状态时，闪烁速度适中（1s左右）
  • 按键开关：控制数码管、流水灯及三色灯闪烁的方向及显示的亮度，
    • K1：控制数码管、流水灯及三色灯闪烁的方向或顺序
    • K2：控制所有显示的亮度，分六级亮度等级，按K2亮度增强
    • K3：控制所有显示的亮度，分六级亮度等级，按K3亮度减弱
    • K4：软件复位
