STEP-MAX10

STEP-MAX10是小脚丫平台基于Altera公司芯片开发的FPGA开发板。核心FPGA芯片采用了Altera公司MAX10系列下的10M08SCM153/10M02SCM153。小脚丫STEP MAX10开发板的尺寸同样也采用了DIP40封装，小巧携带方便。板载资源也是十分丰富，包含4路轻触按键，4路拨码开关，8路用户LED，2路RGB_LED三色灯，此外，板卡集成了下载器，一根MicroUSB数据线即可完成开发板的供电与下载。MAX10芯片的资源更丰富，是想学习Altera FPGA开发的最好入门工具。

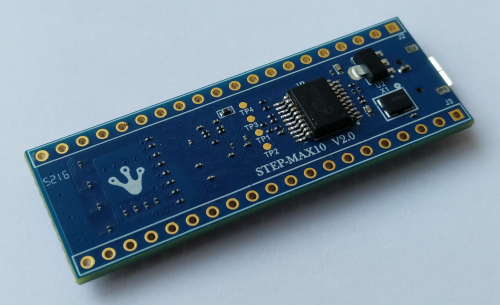

小脚丫STEP-MAX10

硬件规范

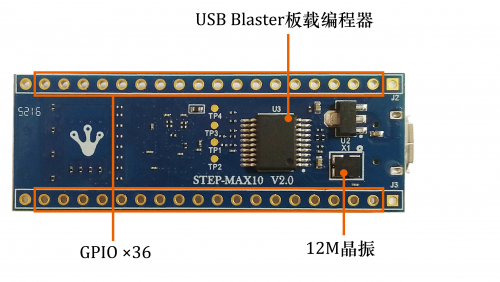

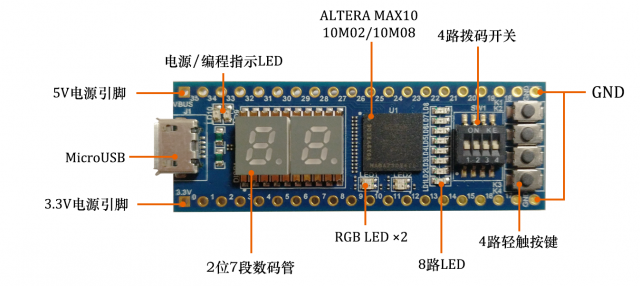

小脚丫STEP-MAX10硬件结构

  • 核心器件：Altera 10M08SCM153
    • 153脚BGA封装，引脚间距0.5mm，芯片尺寸8mm x 8mm；
    • 上电瞬时启动，；
    • 8000个LE资源， 最大172KB 用户闪存，378Kbit RAM；
    • 2路PLL；
    • 24路硬件乘法器；
    • 支持DDR2/DDR3L/DDR3/LPDDR2存储器；
    • 112个用户GPIO；
    • 3.3V电压供电；
  • 核心器件：Altera 10M02SCM153
    • 153脚BGA封装，引脚间距0.5mm，芯片尺寸8mm x 8mm；
    • 上电瞬时启动，；
    • 2000个LE资源， 12KB 用户闪存，108Kbit RAM；
    • 2路PLL；
    • 16路硬件乘法器；
    • 支持DDR2/DDR3L/DDR3/LPDDR2存储器；
    • 112个用户GPIO；
    • 3.3V电压供电；
    • 板载资源：
      • 两个RGB三色LED；
      • 2路用户LED；
      • 4路拨码开关；
      • 2路按键；
      • 36个用户可扩展I/O；


- 支持的开发工具Altera QuartusII；
- 一路Micro USB接口；
- 一个10pin的JTAG编程接口；
- 板卡尺寸52mm x 18mm；

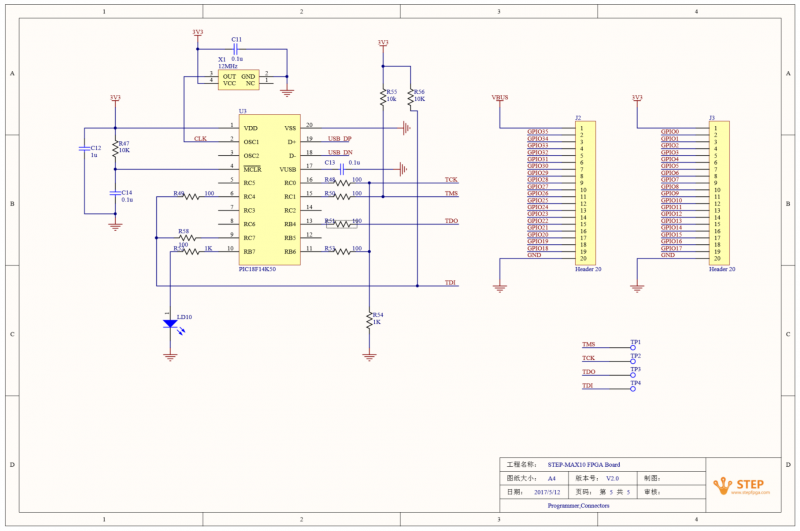

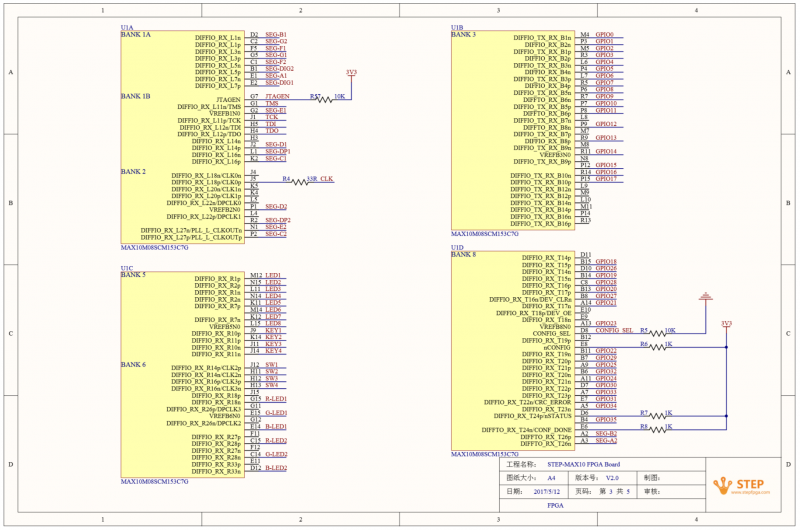

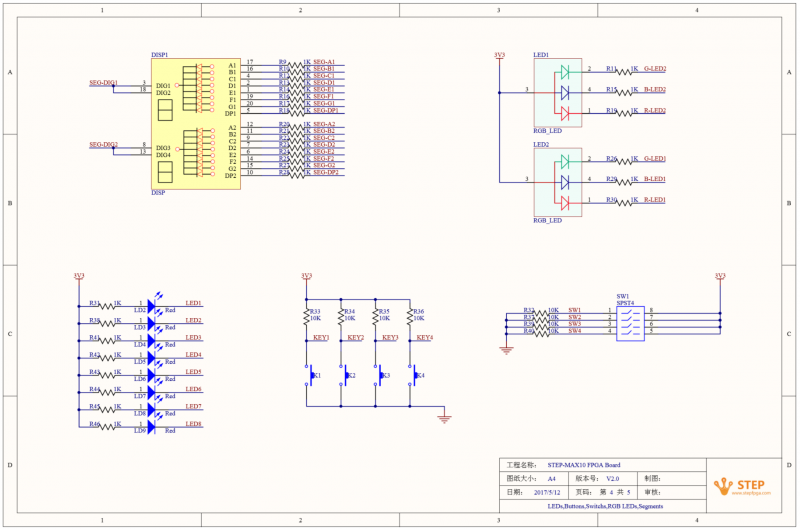

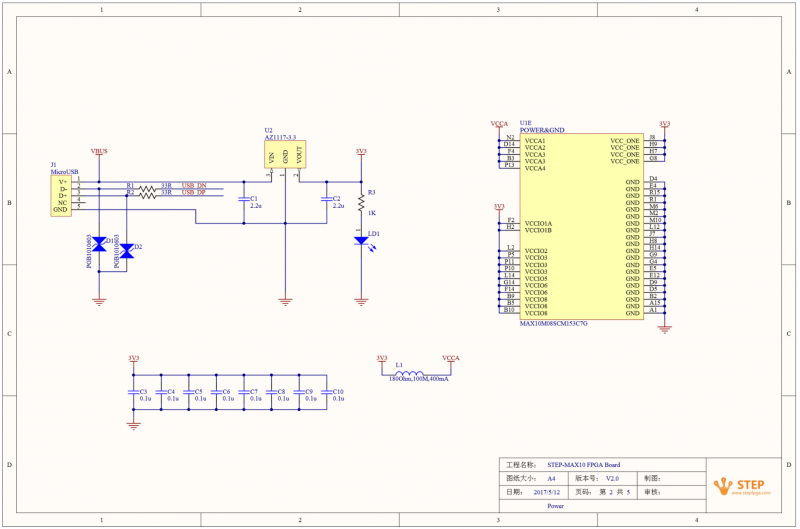

原理图


注：LED部分由于请以管脚分配表为准！

引脚定义

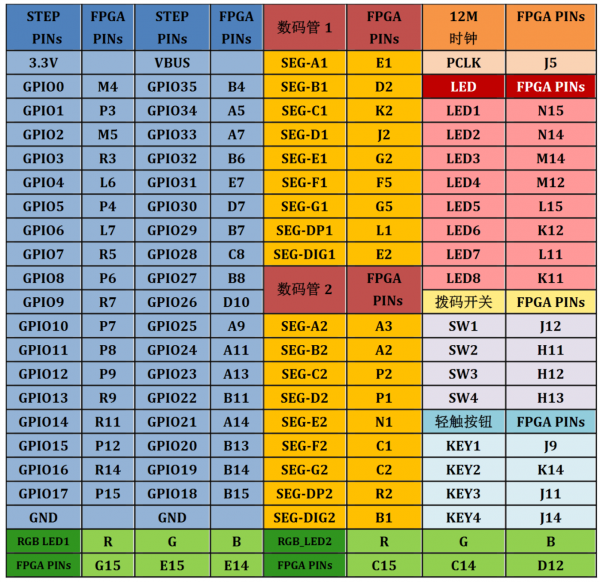

小脚丫STEP-MAX10引脚对照表

上电测试

STEP-MXO2 V2开发板通过USB供电，采用了常见Micro USB接口。开发板出厂内置测试程序，上电后：

  • 数码管：循环显示0~7之间的数字
  • 流水灯：依次闪烁实现流水效果
  • 三色灯：两个三色灯逐次显示红，绿，蓝，白颜色
  • 拨码开关：控制数码管、流水灯及三色灯闪烁的速度，
  • 四位拨码开关全部拨至下端，闪烁速度最快（0.5s左右）
  • 四位拨码开关全部拨至上端，闪烁速度最慢（2s左右）
  • 四位拨码开关处于其他状态时，闪烁速度适中（1s左右）
  • 按键开关：控制数码管、流水灯及三色灯闪烁的方向及显示的亮度，
    • K1：控制数码管、流水灯及三色灯闪烁的方向或顺序
    • K2：控制所有显示的亮度，分六级亮度等级，按K2亮度增强
    • K3：控制所有显示的亮度，分六级亮度等级，按K3亮度减弱
    • K4：软件复位
