STEP-Baseboard V2.2
STEP-Baseboard是为小脚丫平台FPGA开发板开发的功能外设底板。Baseboard上集成了多种外设，最大化扩展FPGA GPIO的功能。配合小脚丫FPGA板能够完成多种实验，是数字逻辑、微机原理、可编程逻辑语言以及EDA设计工具等课程完美的实验平台。能够让用户动手体验可编程逻辑设计，快乐学习。

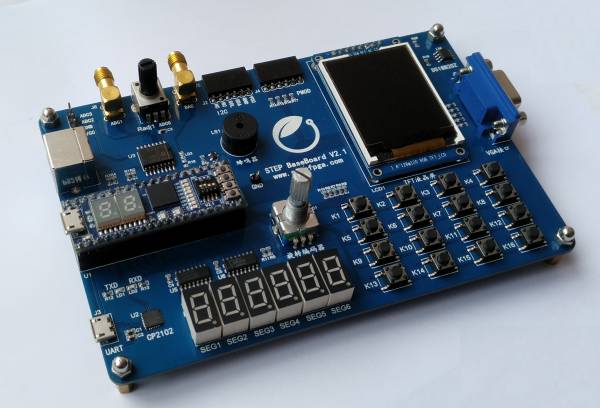

小脚丫STEP-Baseboard实验平台
硬件规范

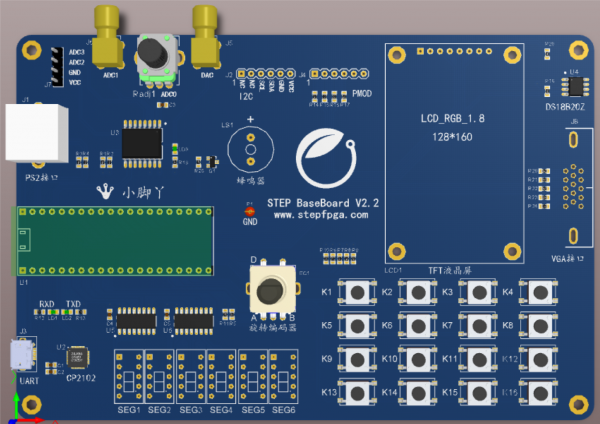

图1.stepbaseboard_demo模块划分
特点：
- DIP40插座（可插入小脚丫STEP-MXO2 V2/STEP MAX10系列板卡）
- 5V电源输入
- 4*4矩阵键盘
- 6位7段数码管
- 1个蜂鸣器
- 1个128×160 TFT-LCD
- 1路电位计模拟输入
- 4路串行ADC
- 1路串行DAC
- PS2键盘接口
- DS18B20温度传感器
- 1个旋转编码器
- 串口通信
可完成实验：
- 组合逻辑、时序逻辑基本实验
- 交通灯实验
- 数字钟实验
- 电子琴实验
- 任意波形发生实验
- 模拟数据采集实验
- 液晶显示实验
- ……

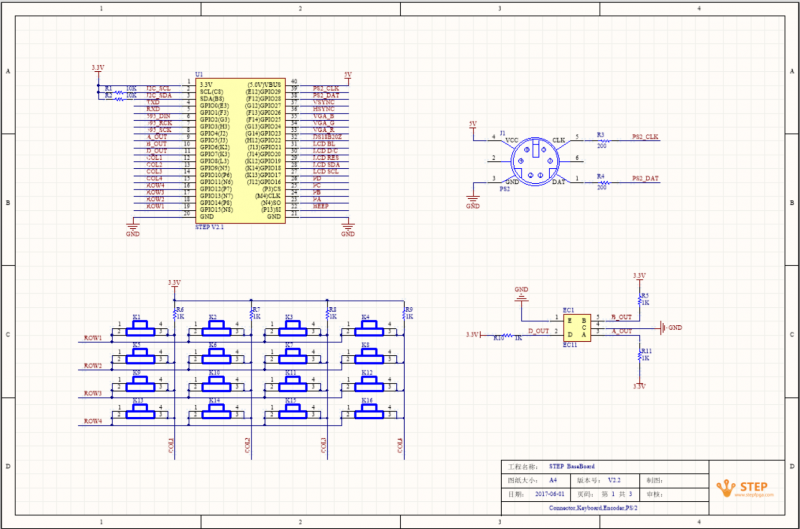

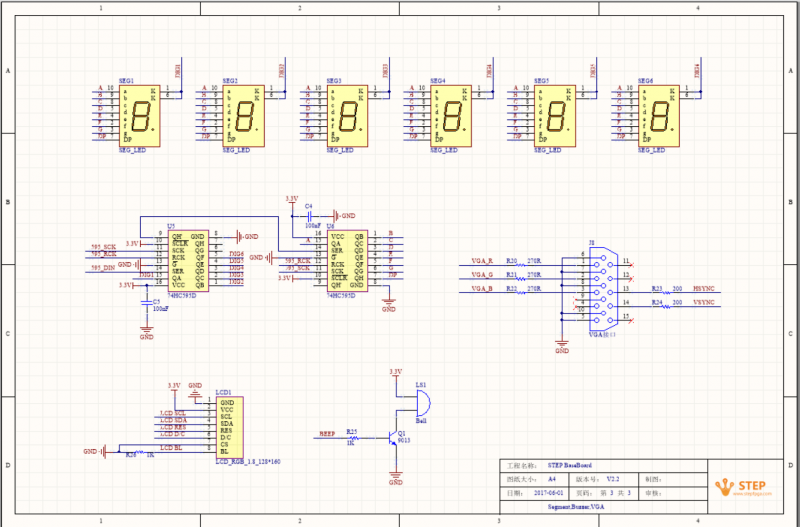

原理图

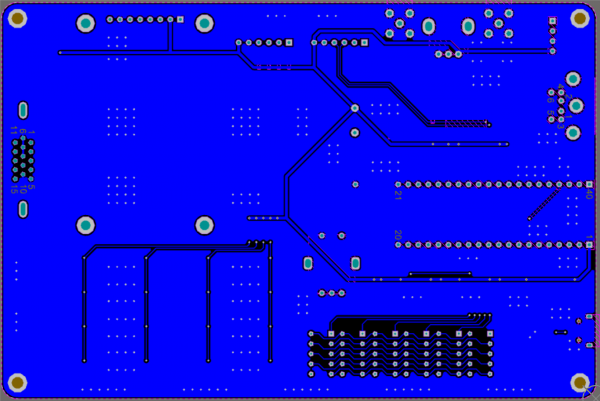

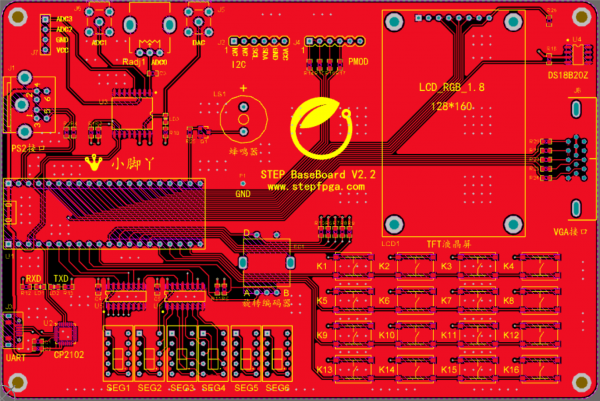

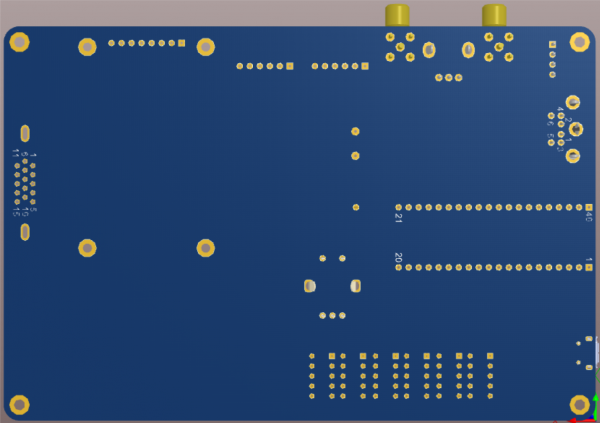

PCB
引脚定义

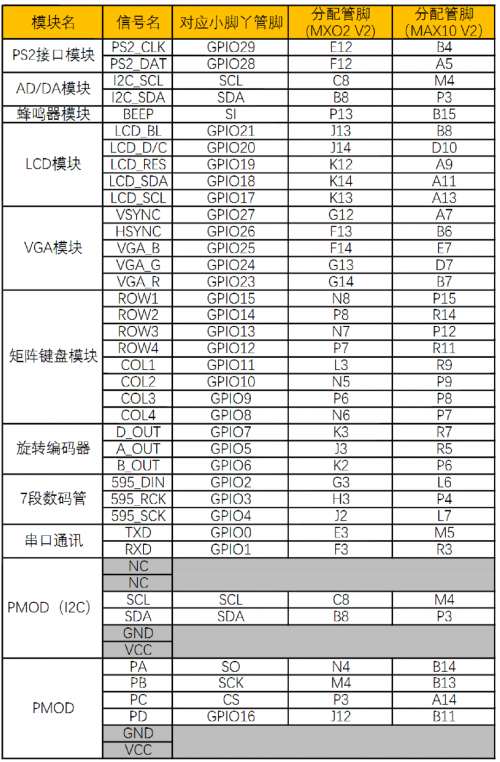

小脚丫STEP-Baseboard管脚分配表
