STEP-Baseboard V3.0

STEP-Baseboard其他版本连接:

STEP BaseBoard V3.0是小脚丫二代核心板的功能拓展板,可以用于STEP-MOX2第二代、STEP-MOX2-C、STEP-MAX10等核心板的功能扩展,采用100mm x 161.8mm的黄金比例尺寸,板子集成了实时时钟RTC、存储器、温湿度传感器、接近式传感器、矩阵键盘、旋转编码器、VGA接口、RGBLCD液晶屏、八位数码管、蜂鸣器模块、UART通信模块、ADC模块、DAC模块和WIFI通信模块,配合小脚丫FPGA板能够完成多种实验,是数字逻辑、微机原理、可编程逻辑语言以及EDA设计工具等课程完美的实验平台。

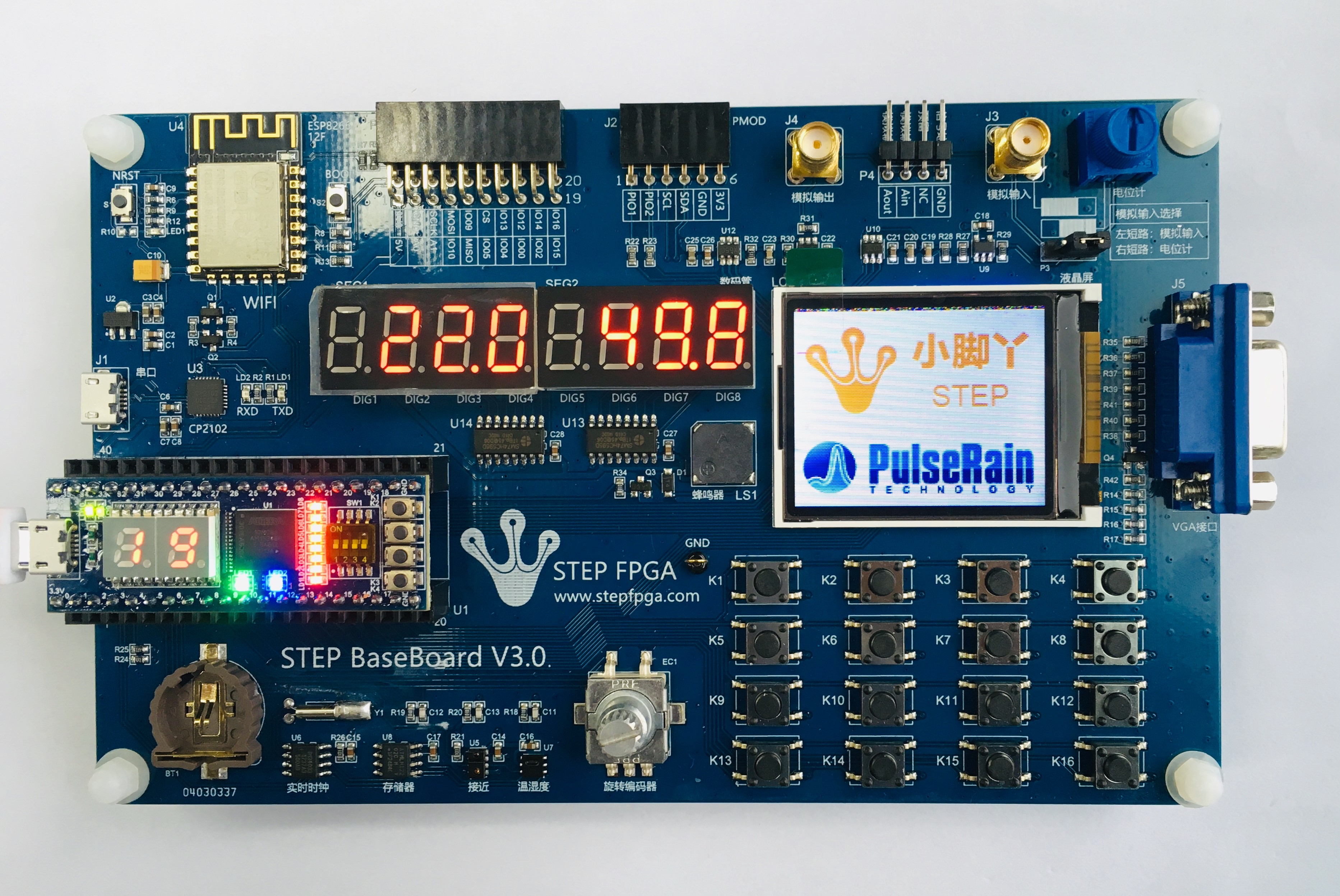

小脚丫STEP-Baseboard V3.0实验平台

硬件规范

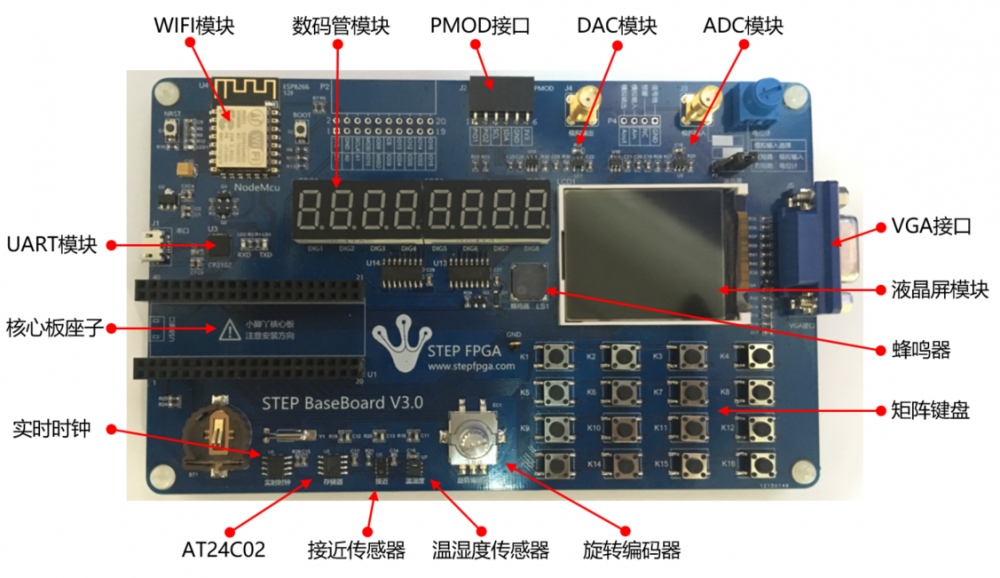

图1.stepbaseboard_demo模块划分

板载资源:

  • RTC实时时钟DS1340Z
  • E2PROM芯片AT24C02
  • 温湿度传感器SHT-20
  • 接近式传感器APDS-9901
  • 4×4矩阵键盘
  • 旋转编码器
  • VGA接口
  • RGBLCD液晶屏
  • 8位7段数码管
  • 蜂鸣器模块
  • UART通信模块CP2102
  • ADC功能模块ADC081S101
  • DAC功能模块DAC081S101
  • WIFI功能模块ESP8266-12F


可完成实验:

  • 组合逻辑、时序逻辑基本实验
  • 矩阵键盘、旋转编码器控制实验
  • 电子琴、交通灯、数字钟、万年历实验
  • 温湿度、接近感应实验
  • 任意波形信号发生实验
  • 模拟数据采集实验
  • 液晶屏、VGA显示实验
  • 串口通信、WIFI通信实验
  • ……

STEP BaseBoard V3.0设计框图

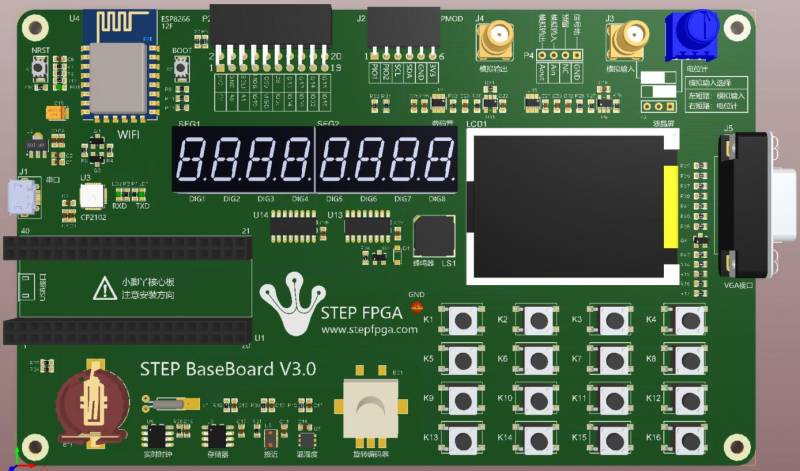

STEP BaseBoard V3.0 3D视图

引脚定义

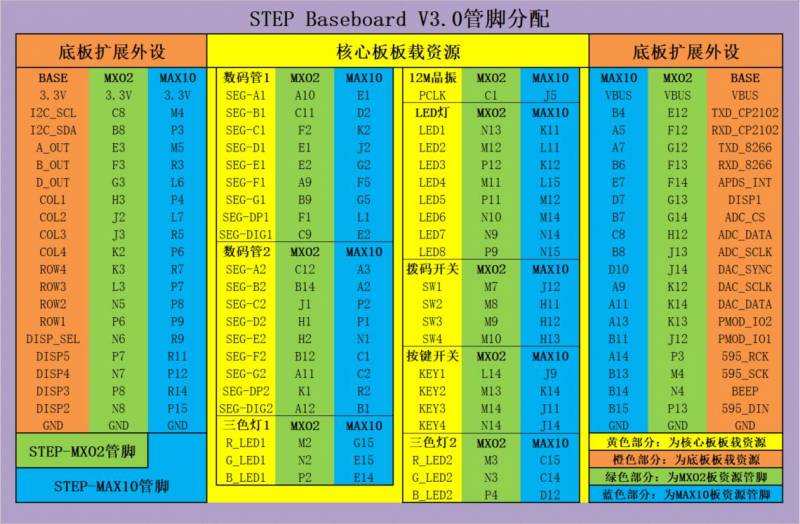

小脚丫STEP-Baseboard管脚分配表

文档资料
