基于树莓派的综合测试仪器

1 外接大屏的仪器盒子

  • 适用于壁挂，距离较远的场景，用户可以自行选择显示屏的尺寸，显示屏建议采用USB Type C接口，支持和盒子的一线连接
  • 盒子由屏幕通过USB Type C连线供电，能够提供5V/3A
  • 屏幕支持触摸控制，盒子也由对鼠标和键盘的支持

rpi_c_instru.png m2kcm4.png

2 带屏的一体化仪器

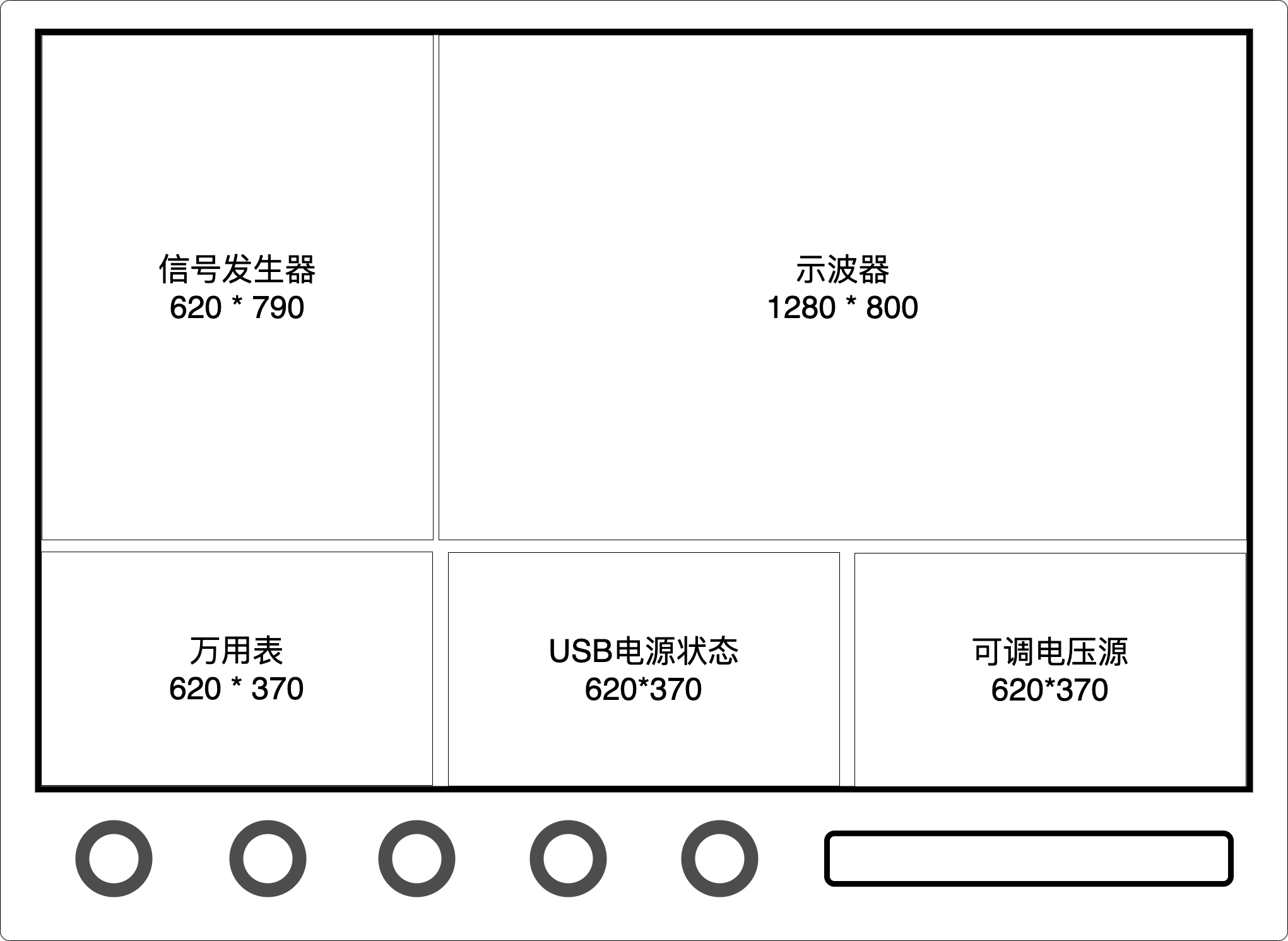

基于树莓派的多功能仪器面板效果


基于树莓派的多功能仪器内部功能连接关系

3 仪器、教学平台一体化箱

  • 随身携带，可以用在课堂、图书馆
  • 可以连接底座，底座为基础实验套装 - 面包板、开发板、以及供电的锂电池


效果图


功能框图

4 软件部分

4.1 视频课程学习

  • 硬禾学堂录制的教学视频
  • 学校老师录制的内部教学视频

4.2 与专业相关的应用软件、工具

  • PCB设计软件 - KiCad
  • 开源的电路仿真软件 - ngspice
  • 测试测量软件 - Scopy
  • 流程图、框图绘制 - Drawio，开放电子森林的Wiki权限
  • 笔记软件

4.3 电子森林的在线资源

4.4 网页版本的企业内部软件

  • 用户管理系统 - 人脸自动识别
  • 课程管理系统
  • 物料管理系统 - 物料自动识别
  • 焊接

5. 控制界面



6. 电源座


7. 8寸平板电脑


8. 小工作台


9. 级联插座


10. A4实验室

a4lab.png mmetermodule.png
