可以阅读关于PWM以及以下的公众号文章：

1. 漫谈“独臂神通”PWM（1）：用1根管脚、1个电阻和1个电容实现DAC
2. 漫谈“独臂神通”PWM（2）：DAC的低通滤波器设计
3. 漫谈“独臂神通”PWM（3）：用PWM点灯调光
4. 漫谈“独臂神通”PWM（4）：驱动伺服电机
5. 漫谈“独臂神通”PWM（5）：开关稳压器的调压控制

使用一个自由运行的计数器就可以产生一个简单的PWM波形，如下面的例子：

module PWM(
    input clk,
    input [3:0] PWM_in,
    output PWM_out
);

reg [3:0] cnt;
always @(posedge clk) cnt <= cnt + 1'b1;  // 计数器

assign PWM_out = (PWM_in > cnt);  // 比较器
endmodule

在这里我们选择了4位的PWM，所以PWM的周期为16，输入的参数可以从0-15变化，输出的PWM波形的占空比则从0%到15/16=93%变化。

也可以通过一个可预置数的加-减计数器来实现PWM，设计稍微复杂一点：

module PWM(
    input clk,
    input [3:0] PWM_in,
    output PWM_out
);

reg [3:0] cnt;
reg cnt_dir;  // 0 to count up, 1 to count down
wire [3:0] cnt_next = cnt_dir ? cnt-1'b1 : cnt+1'b1;
wire cnt_end = cnt_dir ? cnt==4'b0000 : cnt==4'b1111;

always @(posedge clk) cnt <= cnt_end ? PWM_in : cnt_next;
always @(posedge clk) cnt_dir <= cnt_dir ^ cnt_end;
assign PWM_out = cnt_dir;
endmodule

它使用了一个可预置的加-减计数器，不需要输出比较器。输出周期有17种状态(输出从1/17=6%到16/17=94%变化).

一个简单的一阶sigma-delta调制器代表了一个PWM,如果你使用滤波器的话它有着更好的频率响应。创建一个一阶sigma-delta调制器的最简单的方法就是使用一个硬件累加器，每次累加器溢出，输出为“1”， 否则输出'0'，用FPGA非常容易实现。 相对于通常固定频率/改变占空比的PWM方式，Sigma-Delta是在给定最高时钟的条件下，在保证占空比的前提下尽可能采用更高的脉冲频率，在用作PWM-DAC的情况下，相当于大大提高了DAC的转换频率，从而减少了对合成频率的频段内的混叠。

module PWM(clk, PWM_in, PWM_out);
input clk;
input [7:0] PWM_in;
output PWM_out;

reg [8:0] PWM_accumulator;
always @(posedge clk) PWM_accumulator <= PWM_accumulator[7:0] + PWM_in;

assign PWM_out = PWM_accumulator[8];
endmodule

输入的值越高，计数器溢出的越快(“PWM_accumulator[8]”), 输出“1”的频率也越快。

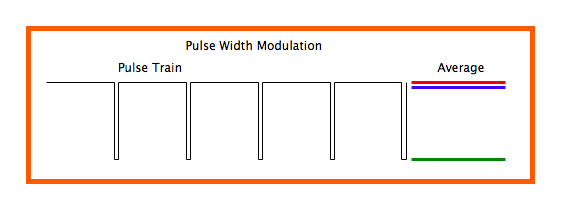

通过PWM的方式产生可调的直流电压是PWM最基础、最广泛的应用，比如在电路中用作直流偏压、控制LED的亮度，PWM本身是个数字信号，其占空比对应得到的直流量。

从PWM-DAC得到模拟量，需要根据需要加一个低通滤波器，我们知道很多器件具有天然的频带特性，比如LED，我们人眼的视觉暂留就是天然的低通滤波器，所以直接用PWM信号控制LED，就可以得到某种亮度。用PWM-DAC驱动喇叭，喇叭本身就是一个带通滤波器（取决于你选用的喇叭的具体指标），如果你要滤出的高频信号远离喇叭的频带范围，即便不加RC滤波器，那些高频的干扰也不会对系统的性能产生任何影响。

只用FPGA的一个管脚，连接一个扬声器来听MP3音乐？简单！我们可以先用PC解码一个MP3，并将解码的数据通过UART传送给FPGA，由FPGA的一根管脚做成1位的DAC来驱动扬声器播放音乐。

我们需要一个DAC连接在FPGA和扬声器之间。常规的方式是使用一个电阻网络，或者一个专用的DAC集成电路。

关于利用PWM使用RC滤波器实现DAC的参数计算方式，可以参见以下的文章：Low-Pass Filter a PWM Signal into an Analog Voltage

FPGA的运行速度远高于音频（MHz相比KHz），因此一个1位的DAC是比较好的选择，最简单的就是产生一个模拟输出，通过低通滤波器对其平滑。Sigma Delta调制器更好一些，只需要一阶的低通滤波器就够了。

第一步是解码MP3音乐文件，这个可以在PC上执行，解码后的文件为“PCM”数据，通过串口传到FPGA。串口能够传输的最大速率为115.2Kbps(大约每秒11.5KBytes），所以需要现将音乐下取样到11KHz 8bit，这些处理在PC上都是非常简单的。

module PWM(input clk, input RxD, output PWM_out);
wire RxD_data_ready;
wire [7:0] RxD_data;
async_receiver deserializer(.clk(clk), .RxD(RxD), .RxD_data_ready(RxD_data_ready), .RxD_data(RxD_data));

reg [7:0] RxD_data_reg;
always @(posedge clk) if(RxD_data_ready) RxD_data_reg <= RxD_data;

////////////////////////////////////////////////////////////////////////////
reg [8:0] PWM_accumulator;
always @(posedge clk) PWM_accumulator <= PWM_accumulator[7:0] + RxD_data_reg;

assign PWM_out = PWM_accumulator[8];
endmodule

现在可以将FPGA跟一个扬声器连接，有三种方法：
1. 将一个扬声器直接连接到FPGA，由于扬声器一般都是感性的，我们可以通过控制扬声器内的电流来进行播放，我们需要比较高阻的扬声器（或耳机）
2. 在FPGA和扬声器（或有放大器的扬声器）之间加一个RC滤波器，这需要比较高阻的扬声器，不会影响到RC滤波器
3. 在RC滤波器之后再加一个运算放大器，获取最好的音质。

下面是基于两种PWM方式产生的PWM波形及经过低通滤波器以后得到的直流电压的波形图，供理解PWM的构成和效果进行参考。

•

  计数器方式3F(/FF)频率的PWM输出经滤波器以后的直流电压

•

  计数器方式3F(/FF)频率的PWM输出的脉冲波形

•

  计数器方式7F(/FF)频率的PWM输出经滤波器以后的直流电压

•

  计数器方式7F(/FF)频率的PWM输出的脉冲波形

•

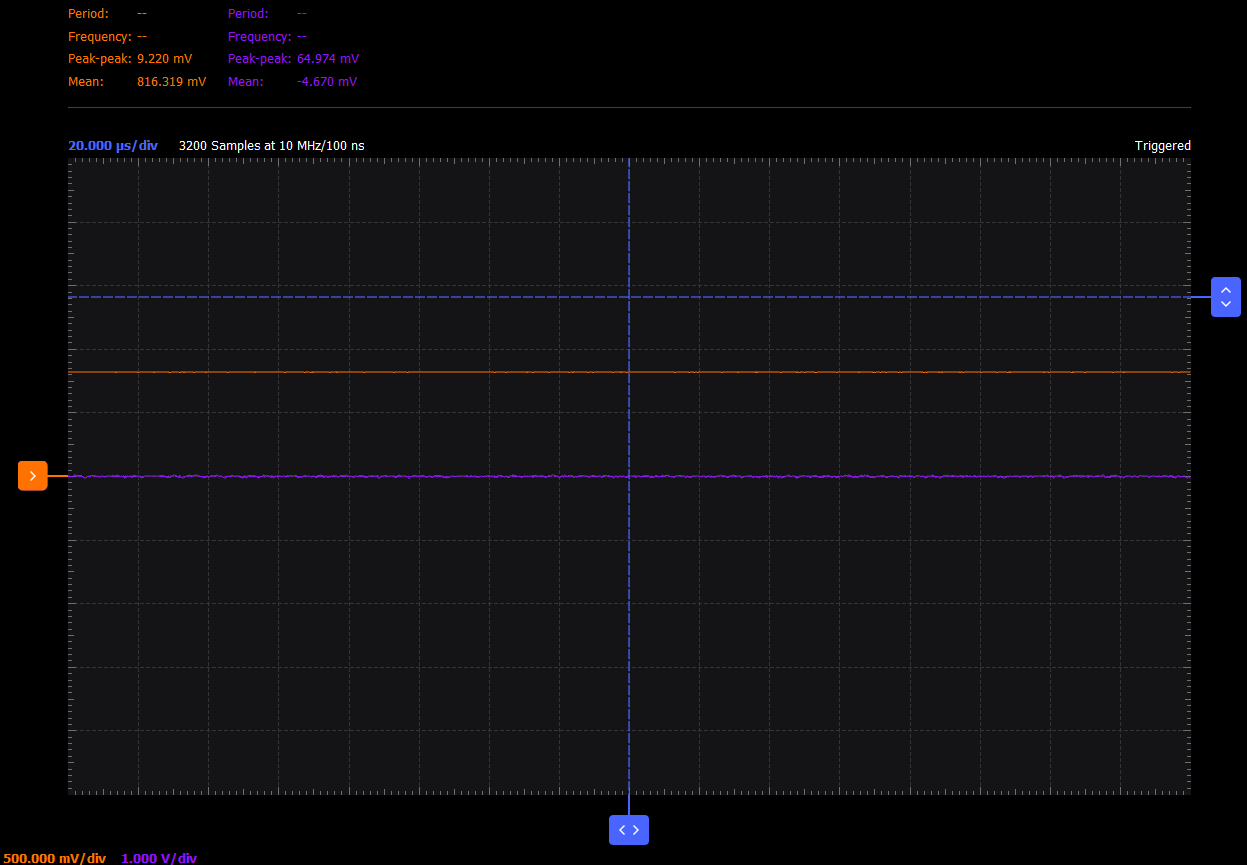

  Sigma-Delta方式的PWM用3F(/FF)频率的PWM输出经滤波器以后的直流电压

•

  Sigma-Delta方式的PWM用3F(/FF)频率的PWM输出的脉冲波形

•

  Sigma-Delta方式的PWM用7F(/FF)频率的PWM输出经滤波器以后的直流电压

•

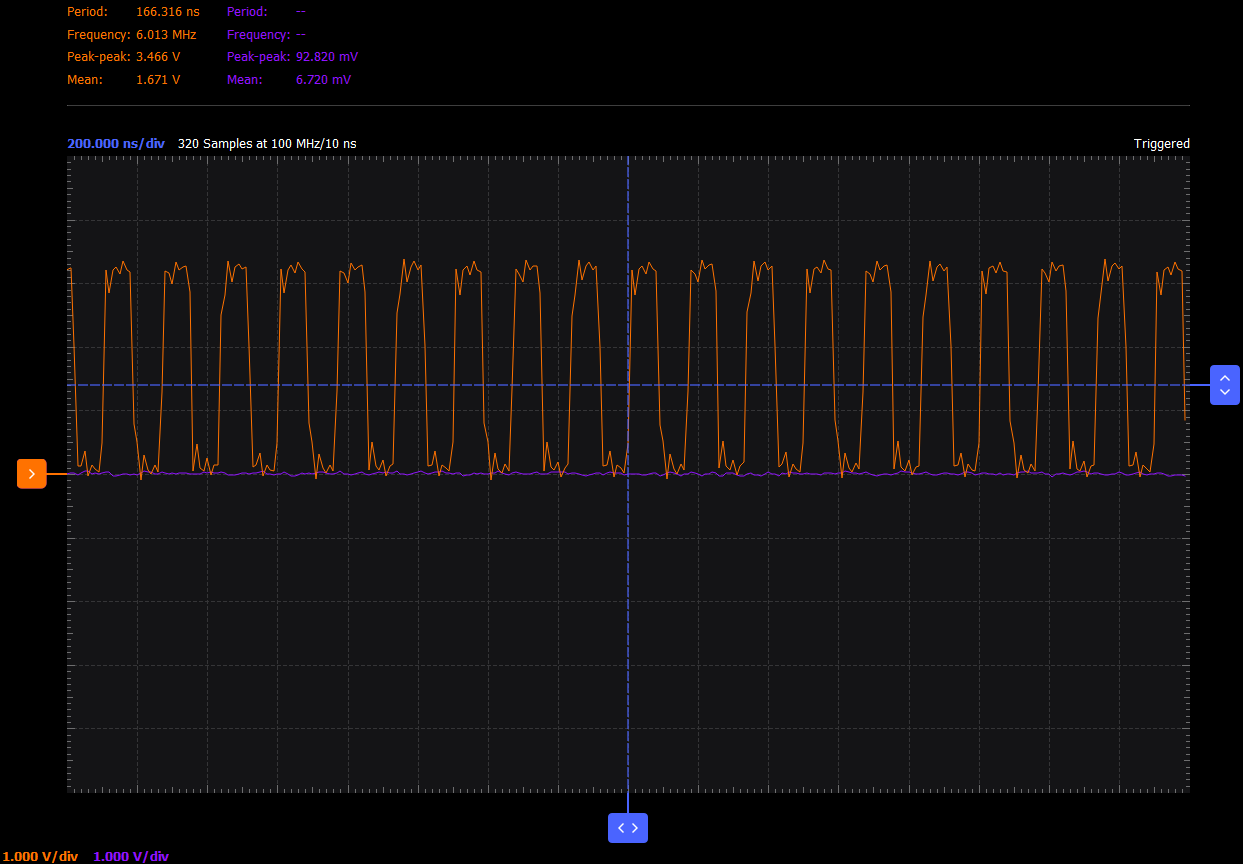

  Sigma-Delta方式的PWM用7F(/FF)频率的PWM的脉冲波形

•

  Sigma-Delta方式的PWM用28(/FF)频率的PWM的脉冲波形

•

  Sigma-Delta方式的PWM用E8(/FF)频率的PWM输出经滤波器以后的直流电压

•

  Sigma-Delta方式的PWM产生的180HZ锯齿波

PWM-DAC可以用来产生任意波形，DDS的逻辑部分与采用高速并行DAC是一样的，只是用一根线代替了高速并行DAC的8、10或12根数据线，这在管脚数量受限的场合又要想得到任意波形，采用PWM-DAC就更有优势。得益于FPGA内部时钟可以运行高达400MHz(比如小脚丫外部12MHz通过内部PLL可以得到396MHz的内部时钟)，用PWM-DAC的方式生成一个等效于10bit的DAC，其对应的DAC转换率可以到396MHz/1024，约为387Ksps，也就是说相当于一个10位精度、387Ksps的并行DAC，降低精度，比如8bit，可以得到1.55Msps的转换率；另一个极端，如果你想得到16位的精度，能够保证到396MHz/65536，约为6Ksps

我们用同一个正弦波表生成的数据来驱动R-2R DAC，和PWM，PWM后面跟的一阶RC滤波器截止频率设定为160KHz（R=1KΩ）、C=1000pF。

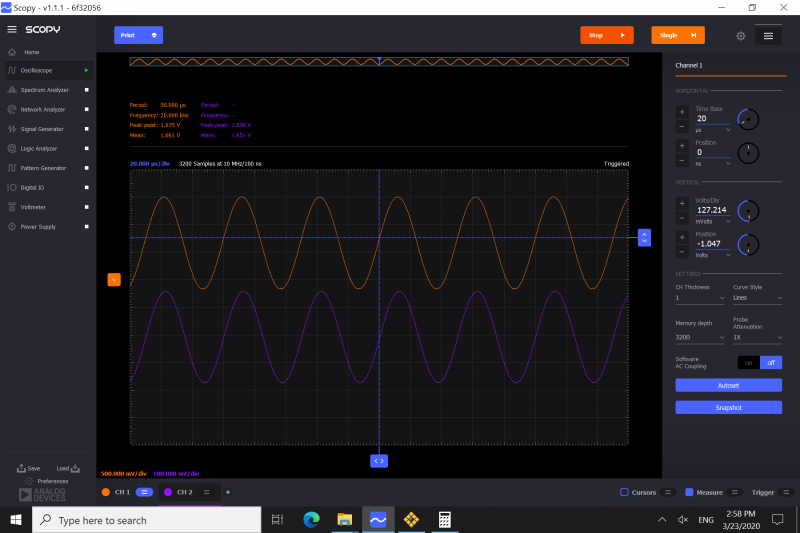

从上图可以看出，两种方式产生的波形在幅度上略有一点点的差异，主要是PWM后面的LPF在20KHz处有一点衰减。

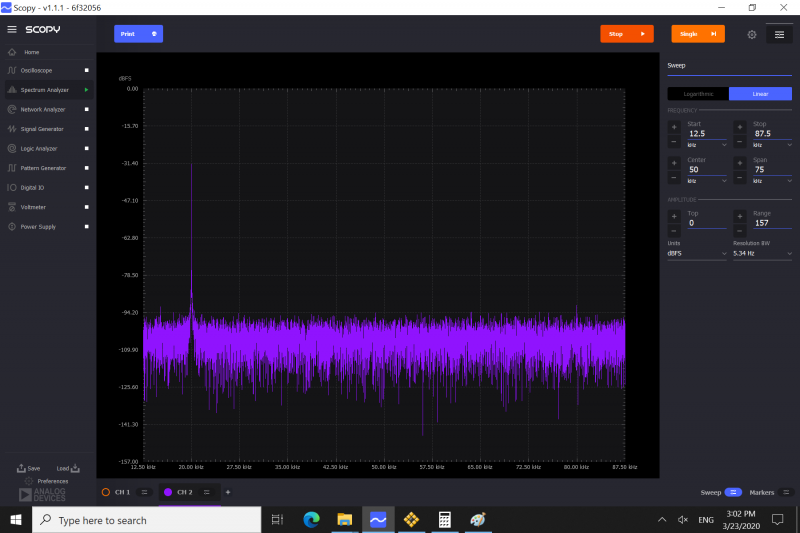

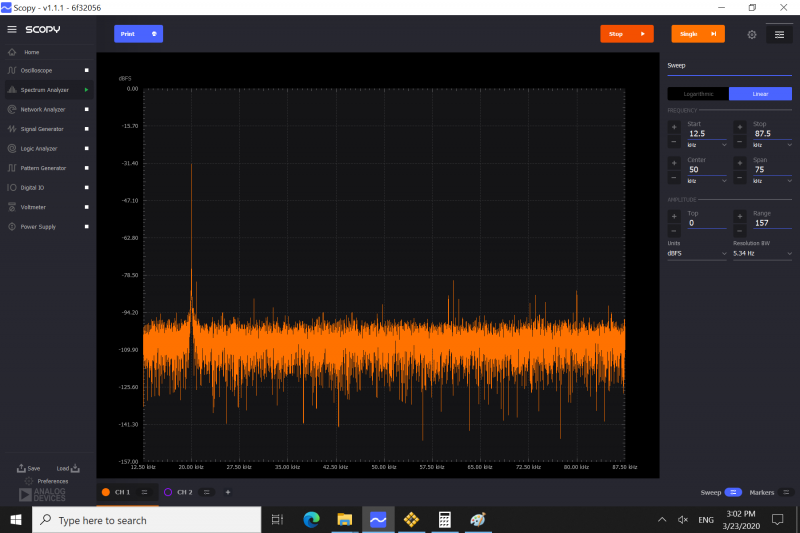

从上面的两图可以看出，在DC-1MHz范围内，PWM生成的信号质量比R-2R的方式更好，杂波更少。

结论：使用FPGA的一根管脚，在其内部时钟达到100MHz左右的时候，可以完美产生20KHz以内的任意波形的信号，可非常便捷地产生音频信号。

采用FPGA和CPLD实现PWM的方法 ，这是一篇非常基础的文章，详细介绍了PWM的构成原理、构成方式、以及应用。

如果将PWM和R-2R的原理结合起来，会如何？比如如果你的板子上有两根数字IO，能否通过这两根数字IO上的PWM-DAC得到更好的性能提升？比如我们如果想得到一个10位分辨率的DAC，如果只是用1根数字IO，396MHz的主频，相当于转换率为396MHz/1024， 如果用2根数字IO，两个PWM输出，一个PWM负责10位中的高5位，另一个PWM负责处理10位中的低5位，二者之间合成的时候按照R-2R的原理，也就是其中一个的负载阻抗是另一个的1/32，转换率就提升了32倍，也就是最高转换率可以达到396MHz/32 = 12.375Msps，理论上生成5MHz以内的任意波形是没有问题了。

如果要生成我们最常用的8位DAC呢？

1. 设置FPGA内部工作频率为12MHz x 33 = 396MHz
2. 设置PWM DAC的精度为8位，使用两个输出管脚分别驱动外部电阻1.5K和24K（1.5×16），查找表的高4位分配给连接1.5K的输出管脚，查找表的低4位分配给连接24K（1.5K的16倍）的输出管脚。
3. DAC的转换时钟为12MHz*33/16 = 24.75MHz，相当于一个24.75MHz的并行8位DAC，正弦波表的查找时钟也使用这个24.75MHz的时钟，最高可以生成10MHz的任意波形（按照主时钟40%的转换率 + 7阶椭圆滤波器的方式）

下面为双PWM-DAC为DDS生成正弦波信号发生器的代码：

Verilog代码：

module dds_dual_pwm(clk_in, pwm_oh, pwm_ol);
input clk_in;              //12MHz
output pwm_oh, pwm_ol;     //pwm output pins for higher 4bits and lower 4bits

wire clk_pll_o;

CLK_PLL u5(.CLKI(clk_in), .CLKOP(clk_pll_o));

reg [3:0] cnt;
always@(posedge clk_pll_o)  cnt <= cnt +1'b1;

assign lut_clk = cnt[3];

wire   	[23:0] 	next_phase;
wire   	[7:0] 	    phase;
reg    	[23:0] 	accumulator;

assign next_phase = 24'H0AFFFF + accumulator;  //24'H0AFFFF is the frequency word for dds

always @(posedge lut_clk)
      accumulator <= #1 next_phase;

assign phase = accumulator[23:16];   	// phase is the high 8 bits

wire [7:0] sine_data;

lookup_tables u_lookup_tables(phase, sine_data);

wire [3:0] PWM_upper4;
assign PWM_upper4 = sine_data[7:4];
reg [4:0] PWM_upper_accumulator;
always @(posedge clk_pll_o) PWM_upper_accumulator <= PWM_upper_accumulator[3:0] + PWM_upper4;
assign pwm_oh = PWM_upper_accumulator[4];

wire [3:0] PWM_lower4;
assign PWM_lower4 = sine_data[3:0];
reg [4:0] PWM_lower_accumulator;
always @(posedge clk_pll_o) PWM_lower_accumulator <= PWM_lower_accumulator[3:0] + PWM_lower4;
assign pwm_ol = PWM_lower_accumulator[4];

endmodule

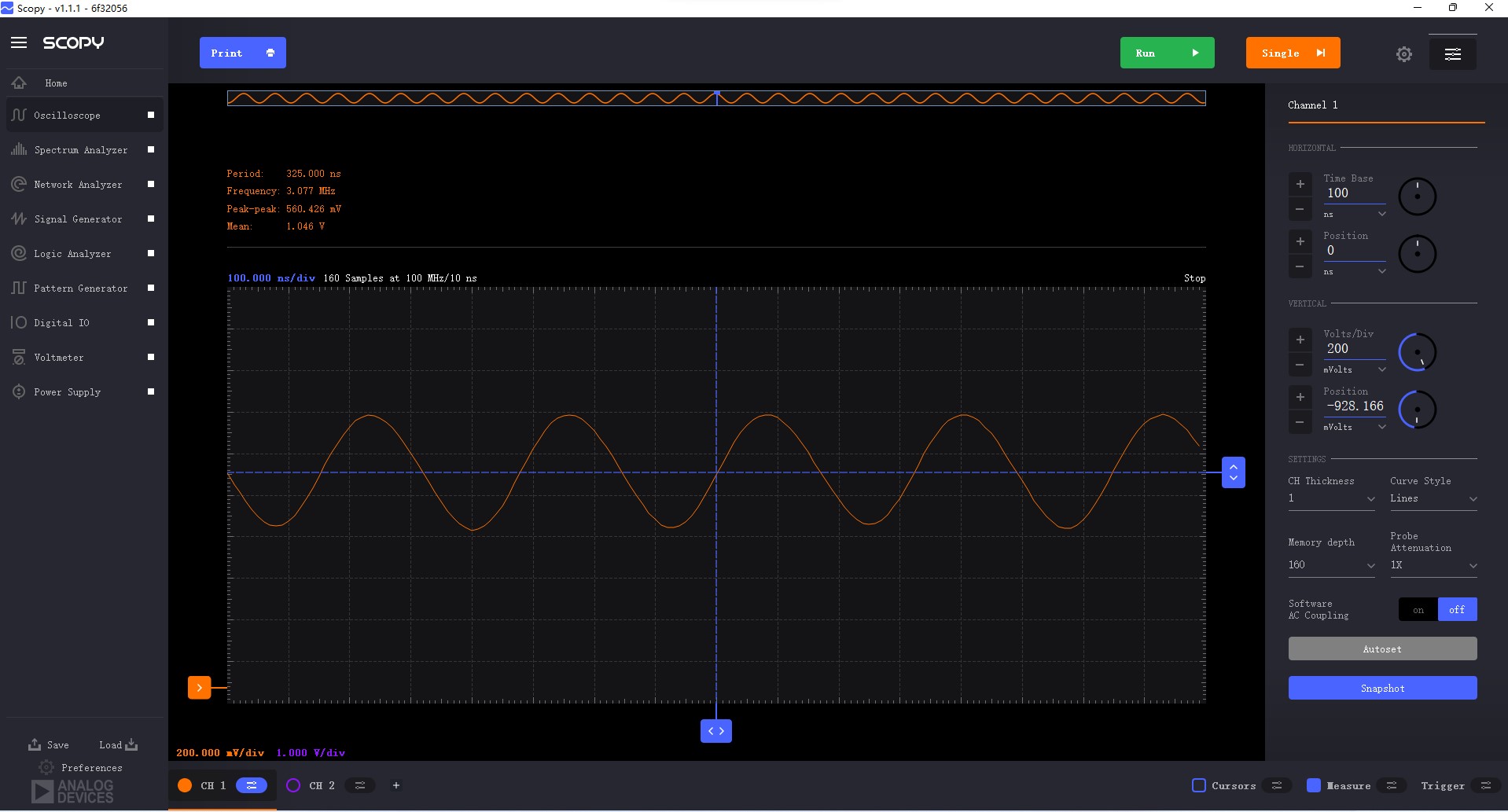

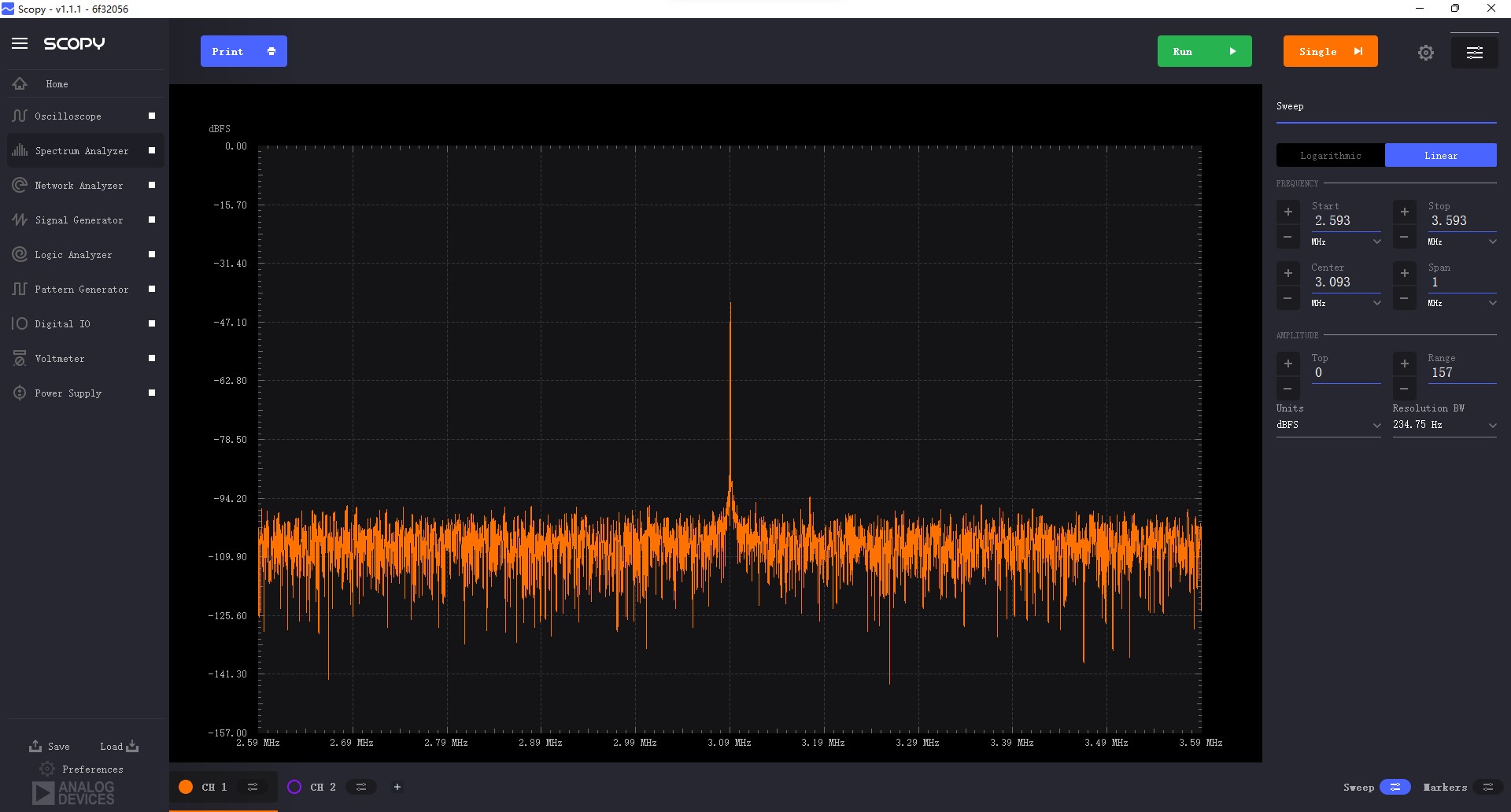

改变频率控制字可以得到不同的输出信号频率：
