第29节：PCB设计项目 - 8*8单色LED点阵灯板

1. 灯板要求

  • 2层板
  • 通过连接器同控制器连接
  • 多块板可以级联拼在一起组成更大的灯板
  • 板上用到的元器件
    • 0805封装的LED共64个
    • 0603的限流电阻，阻值为1K，共计64 + 8 + 8 = 80个
    • SOT23封装的三极管8个
    • SOP16封装的74HC595 2个
    • 2.54mm间距5Pin插针2个
    • 0805去耦电容，容值为0.1uF 2个

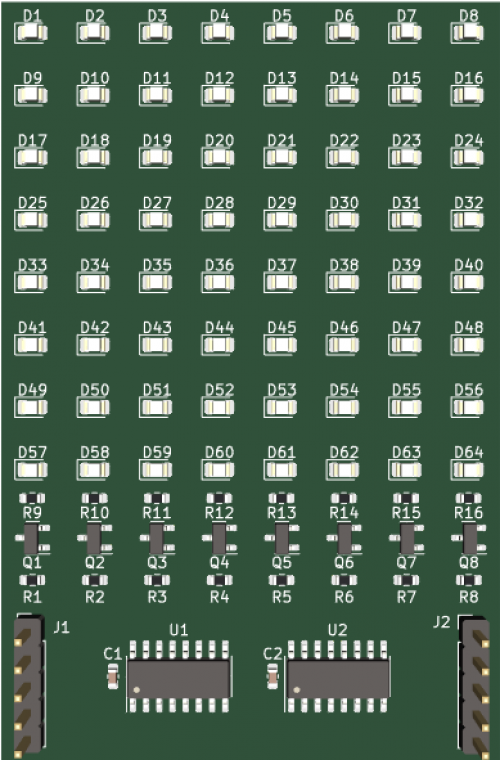

灯板的正面图

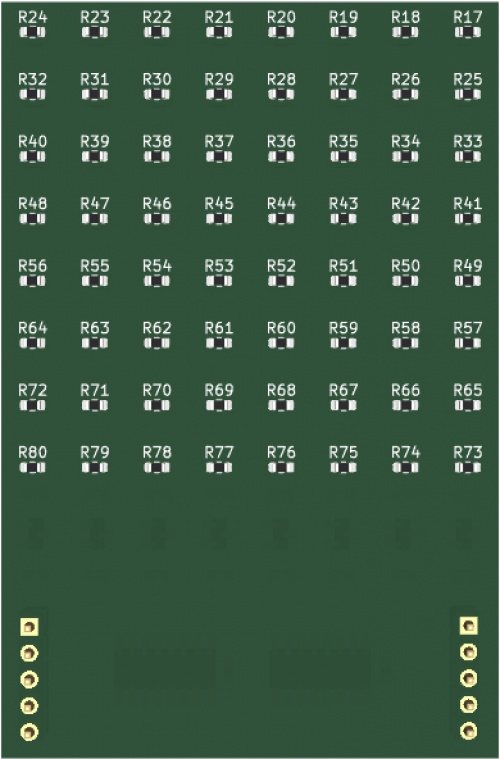

灯板的背面图

2. 灯板实现

3. 灯板方案框图

4. 灯板原理图

5. 相对于第一个项目的特点

  • 原理图中的总线使用、电容去耦
  • PCB中的复制，不同信号的线宽控制
  • 精确对齐/分布
