活动的目的：

• 为电赛做准备 - 训练的题目都与全国大学生电子设计竞赛考察的技能要点相关，这种基于项目的训练学习（PBL）能够最高效地在最短的时间掌握从模电到数电、控制等的技能知识
• 为毕业设计做准备，完成每个平台要求的综合性项目，相当于一个本科毕业设计的难度和工作量
• 通过一系列动手编程的项目加强对书本知识/理论的理解、分析问题解决问题的能力、撰写文档报告/展示自己的能力
• “一起练“ - 以目标为导向，围绕一个目标共同学习、共同交流，在给定的时间内完成任务

活动的方式：

• 先根据自己的需要购买板卡，在指定的时间内完成项目并开源分享出来，通过审核即退换购买板卡的费用
• 活动期间会针对每个平台做3次直播，包括平台介绍、基本入门以及问题答疑，并通过微信群或QQ群的方式“一起学习、一起交流”
• 针对有些高校的“社会实践”、“生产实习”我们会提供更深层次的服务 - 系统性的直播培训、综合考试/评估、证书等（取决于平台）
• 电子森林会将参加活动发布项目的学生按照“学校”来进行组织、展示，以便未来同企业项目的对接
• 硬禾学堂会选出最优秀的50个项目给予一定的奖励，并向知名企业内推实习的机会（上海、苏州、深圳、北京）

其它:

• 条件 - 在校的本科生皆可参加，有的平台的项目需要用到简单的测量仪器，建议在实验室完成验证，或通过口袋仪器来验证
• 时间:
  • 7月15日前报名
  • 7月30日前收到套件
  • 8月31日完成项目并上传到电子森林项目网站
  • 9月15日前完成评价并对符合要求的同学退款
• 评价 - 根据上传的项目报告做评价
  • 5分钟短视频，展示自己完成的项目
  • 至少2000字的项目总结报告，根据提供的格式要求
  • 提交可以验证的二进制代码，由硬禾学堂的工程师来验证其功能是否符合要求
  • 提交项目中用到的源代码，并开源发布在项目页面中

数量 - 500套

• 能够通过R-2R阶梯网络生成0 - 2MHz的任意波形，包括正弦波、三角波、锯齿波、方波等，信号幅度为3Vpp；
• 能够通过PWM生成0-20KHz的任意波形；
• 能够采集温度传感器的数据并显示出来
• OLED显示；
• 单路串行ADC；

• FPGA编程
• 协议原理 - SPI、I2C、UART
• 图形化显示 - OLED
• DDS产生任意波形、高速DAC的构成及使用
• 串行ADC的应用及数据采集
• 温度传感器数据采集及显示
• PWM的工作原理，应用及音乐播放

1. 旋转电位计可以产生0-3.3V的电压
2. 利用板上的串行ADC对电压进行转换
3. 将电压值在板上的OLED屏幕上显示出来

1. 通过PWM产生不同的音调，并驱动板上蜂鸣器将音调输出
2. 能够播放三首不同的曲子，每个曲子的时间长度为1分钟，可以切换播放
3. 曲子的切换使用小脚丫核心板上的按键，需要有按键消抖的功能
4. 播放的曲子的名字在OLED屏幕上显示出来（汉字显示）

1. 能够产生正弦波、三角波、方波，可以通过小脚丫上的拨码开关控制波形的切换
2. 产生信号的幅度0-3Vpp之间可调，调节分辨率精确到10mV，可以通过电位计进行调节
3. 产生信号的频率100Hz - 2MHz之间可调，频率调节分辨率可达10Hz
4. 将1KHz - 10KHz频率范围的信号同时送到蜂鸣器，驱动蜂鸣器发出声音，调节频率和信号的幅度会改变蜂鸣器的声音输出
5. 产生的波形、波形的幅度、波形的频率都实时显示在OLED屏幕上

1. 能够产生正弦波、三角波、方波，可以通过小脚丫上的拨码开关控制波形的切换
2. 产生信号的幅度0-3Vpp之间可调，调节分辨率精确到10mV，可以通过电位计进行调节
3. 产生信号的频率100Hz - 2MHz之间可调，频率调节分辨率可达10Hz
4. 将1KHz - 10KHz频率范围的信号同时送到蜂鸣器，驱动蜂鸣器发出声音，调节频率和信号的幅度会改变蜂鸣器的声音输出
5. 产生的波形、波形的幅度、波形的频率都实时显示在OLED屏幕上

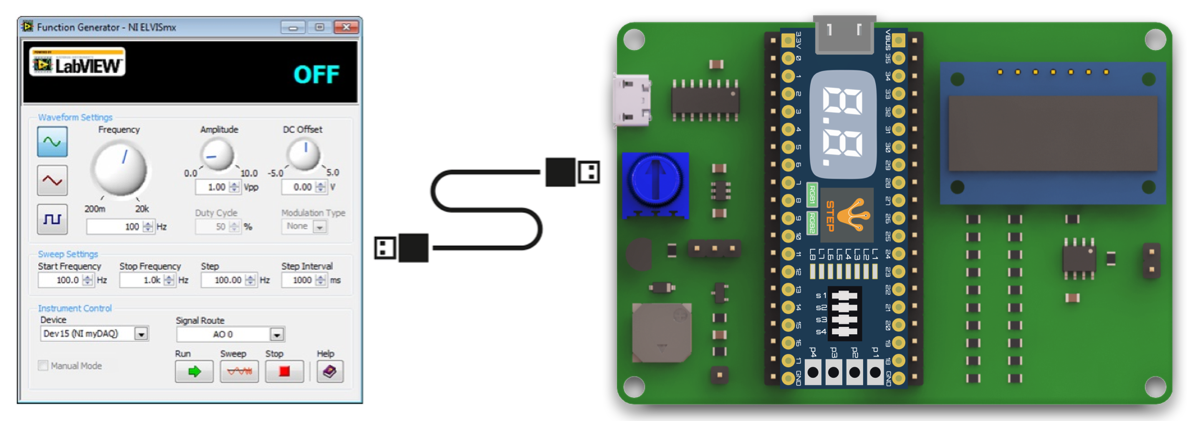

6. 在PC上编写控制界面，可以采用LabView、Matlab或其它工具，在PC上通过界面改变波形、波形的幅度和频率参数，并通过UART将设置传输到FPGA板上对波形进行调节
7. PC的控制和板卡上的控制可以同时有效

数量 - 300套

• PICO模块拥有264KB的SRAM（RP2040片内自带）和2MB的Flash（模块上外扩），存储空间比较大，适合于MicroPython编程学习
• GPIO方面的优势，能够灵活配置，支持实时性比较强的应用
• 内部ADC支持两路模拟信号的输入，采样率为500Kbps，并可以提供外部参考电压
• 23数字GPIO + 3个模拟/数字复用的输入管脚，这3个管脚可以做为ADC的输入
• 通过USB供电和程序配置

• MicroPython或C/C++编程、Arm Cortex M0嵌入式系统
• 总线访问 - SPI、I2C
• 图形化信息显示 - 240 * 240 LCD
• 按键和光电旋转编码器的输入控制
• ADC数据采集及信息处理
• DDS+PWM产生任意波形，并合成音频信号
• 音频信号处理 - 模拟放大、滤波、采集、数字信号处理、输出
• SD卡的文件管理及访问
• 姿态传感器的使用

1. 通过PICO内部的ADC采集板上麦克风的音频信号
2. 通过按键或光电旋转编码器能够左右、上下移动波形；左右、上下缩放波形，按键或旋转编码器的功能可以自己定义
3. 通过ADC采集音频信号的电压峰峰值，并能够将音频信号的电压峰峰值显示在LCD屏幕上
4. 对采集到的波形进行FFT变换，得到被测信号的频谱并在LCD上显示出来，并对单频信号显示其频率值

1. 将多张照片保存在SD卡中，能够在240*240的LCD屏幕上以至少3种不同的切换模式轮流播放照片，模式的切换由按键控制
2. 播放照片的同时，播放背景音乐，通过蜂鸣器或耳机插孔输出
3. 利用姿态传感器，旋转板卡，照片可以自动旋转，保证无论板卡是什么方向，照片的方向都是正的

1. 设计或移植一款经典的游戏，通过LCD屏显示，通过按键和旋转编码器控制
2. 在游戏中要通过蜂鸣器播放背景音乐

以上的3个项目不限用MicroPython或C/C++语言编写。

数量 - 5000套

• 基于ESP32-S2 WiFi核心模块
• 128*64 OLED显示，SPI接口，显示信息、参数、波形
• 4个按键，用于参数控制、菜单选择
• 1路Mic音频输入 - 模拟电路，通过电位计可以调节增益0-40dB调节范围，并有带通滤波器
• 1路耳机插座音频输入 - 模拟电路，通过电位计可以调节增益 0-40dB调节范围，并有带通滤波器
• 2路音频输出，并有功率放大，可以驱动喇叭和耳机插座
• 一个FM接收模块，ESP32通过I2C接口对其进行参数设置，调节FM电台以及设置音量大小
• 一个模拟开关切换来自ESP32产生的音频还是FM输出的音频，模块开关的输出送到喇叭或耳机输出

• 嵌入式系统/C编程或MicroPython编程
• WiFi系统使用及编程
• 嵌入式系统中总线的使用和编程 - SPI、I2C
• 按键信息输入（包括消抖）和OLED参数显示、波形显示、菜单设计
• 模拟电路 - 音频运算放大器的使用、模拟滤波器、模拟开关的使用
• ADC、DAC的使用，PWM的使用
• 数字信号处理 - 音频处理、FFT、数字滤波、音效合成等

• 可以通过WiFi接收网络上的电台，也可以通过FM模块接收空中的电台，并可以通过按键进行切换、选台
• 在OLED显示屏上显示网络电台的IP地址、节目名字等相关信息或FM信号的频段
• 系统能够自动校时，开机后自动调节到准确的时间（年、月、日、时、分、秒）

• 通过Mic或耳机插孔输入语音，ESP32对采集量化后的语音信号进行处理（处理的内容待定）
• 处理前和处理后的语音信号（数字信号）在电脑显示屏上进行显示（通过WiFi连接电脑），要求显示波形和频谱，能够对处理前和处理后的音频信号在时域和频域进行对比
• 处理后的信号通过DAC变换的到模拟信号，并通过喇叭或耳机进行音频播放

1. 将Mic或耳机插孔输入的语音信号进行ADC量化，并在OLED显示屏上将波形和频谱显示出来，并能够自动测量输入信号的参数 - 峰峰值、频率分量
2. 通过DAC生成一个单频的模拟正弦波信号，将生成的波形连接到麦克风输入端，并进行ADC采集，再将采集到的波形显示在OLED屏上，并测量出其峰峰值、平均值、频率/周期

• Simple ESP32 Internet Web Radio with OLED Display
• Internet Radio Using an ESP32
• Art Deco FM Radio Project Using Arduino
• ESP32 Based Internet Radio using MAX98357A I2S Amplifier Board
• ESP32_WebRadio
• ESP32 Internet Radio

数量 - 1000套，硬禾学堂会提供一套完整的、支持所有功能的程序

• 双路可调直流电压输出 - -4V -+4V，每路能够支持的电流为20mA
• 双路示波器 - 1Msps采样率，100KHz模拟带宽，输入信号幅度最大10Vpp
• 一路任意波形发生器 - 最高100KHz频率分量的任意波形，输出信号的幅度为-4V ~ 4V可调节，直流偏移可以调节
• 一路数字波形发生器 - 可以调节频率和占空比，频率调节范围为1MHz
• 带有1.54寸240*240彩色LCD显示，脱离PC也可以进行基本的测试
• 能够通过USB连接PC,访问www.eetree.cn/wfl的在线测量仪器软件，通过WFL进行波形的显示和控制

• 基于Arm Cortex M系列单片机的嵌入式系统编程（C）
• 测试测量的基本原理 - 示波器、信号发生器、可调电源的硬件构成原理及软件实现
• 微控制器的按键输入、显示（LCD）输出
• 微控制器的ADC和DAC使用、DMA数据搬运、中断的使用等
• 资源（时钟、总线速度、存储空间等）受限情况下的系统性能优化 - 采集、刷屏、通信、响应
• 数字信号处理 - FFT、数字滤波
• 模拟电路的实际应用 - 放大器、滤波器
• 串行总线 - SPI、UART的使用
• 用户体验至上的操作界面设计

1. 通过STM32F072的ADC采集外部模拟信号，信号范围最大10Vpp，频率为DC - 50KHz
2. 将采集到的波形显示在240*240的LCD上，并以触发的方式显示波形
3. 执行FFT并将频谱显示在LCD上
4. 能够自动测量波形的参数 - 峰峰值、平均值、频率/周期
5. 能够通过按键来对波形进行缩放查看

1. 通过STM32F072的DAC产生正弦波、三角波等常用波形，输出到Wav管脚
2. 通过STM32F072的内部定时器产生可调周期、可调占空比的PWM信号，输出到PWM管脚
3. 可以通过按键改变Wav信号的波形、频率、幅度、直流偏移，改变PWM信号的频率和占空比
4. 在LCD上显示波形信息以及当前的参数、控制菜单

1. 通过STM32F072的内部定时器产生PWM，进而生成可调的直流电压，输出电压的变化范围为-4V到+4V
2. 双路直流电压可以设置为独立模式调节，也可以设置成为跟踪模式调节，也就是DC1调节为2.5V的时候，DC2自动为-2.5V，当DC1调节为1.8V的时候，DC2自动为-1.8V
3. 在LCD屏幕上显示两路DC当前的值，以及调节菜单

1. 双通道示波器：采集最大10Vpp、最高100KHz的模拟信号，FFT并频谱显示
2. 波形发生器：正弦波、三角波、方波，频率可调，最高位100KHz，可调输出幅度，最大8Vpp，可调直流偏移，从-4V到+4V
3. PWM发生器，可调频率和占空比
4. 双路可编程直流电压源，-4V到+4V可调，可以设置为独立模式和跟踪模式
5. 2个按键、一个波轮开关控制菜单的所有操作
6. 240 * 240的LCD显示波形、参数、菜单
