上一节视频我们铺好了图纸，并熟悉了画图的环境，知道了可以用什么工具做什么操作，这节视频我们就开始动手，把表征工程中用到的元器件的符号添加到已经铺好的图纸上。

要添加符号，首先要找到自己需要的符号，有3种方式的操作可以将原理图符号库的列表调出来：

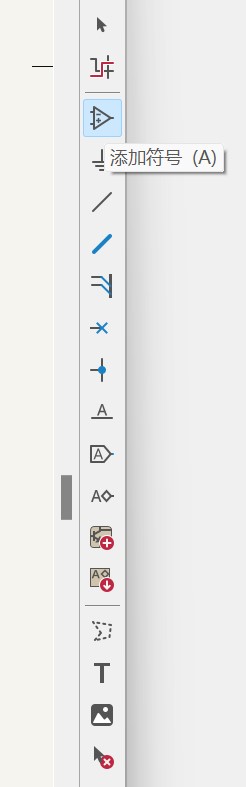

1. 第一种：右侧工具栏中的“添加符号”按钮

   原理图编辑器右侧按钮 - 添加符号

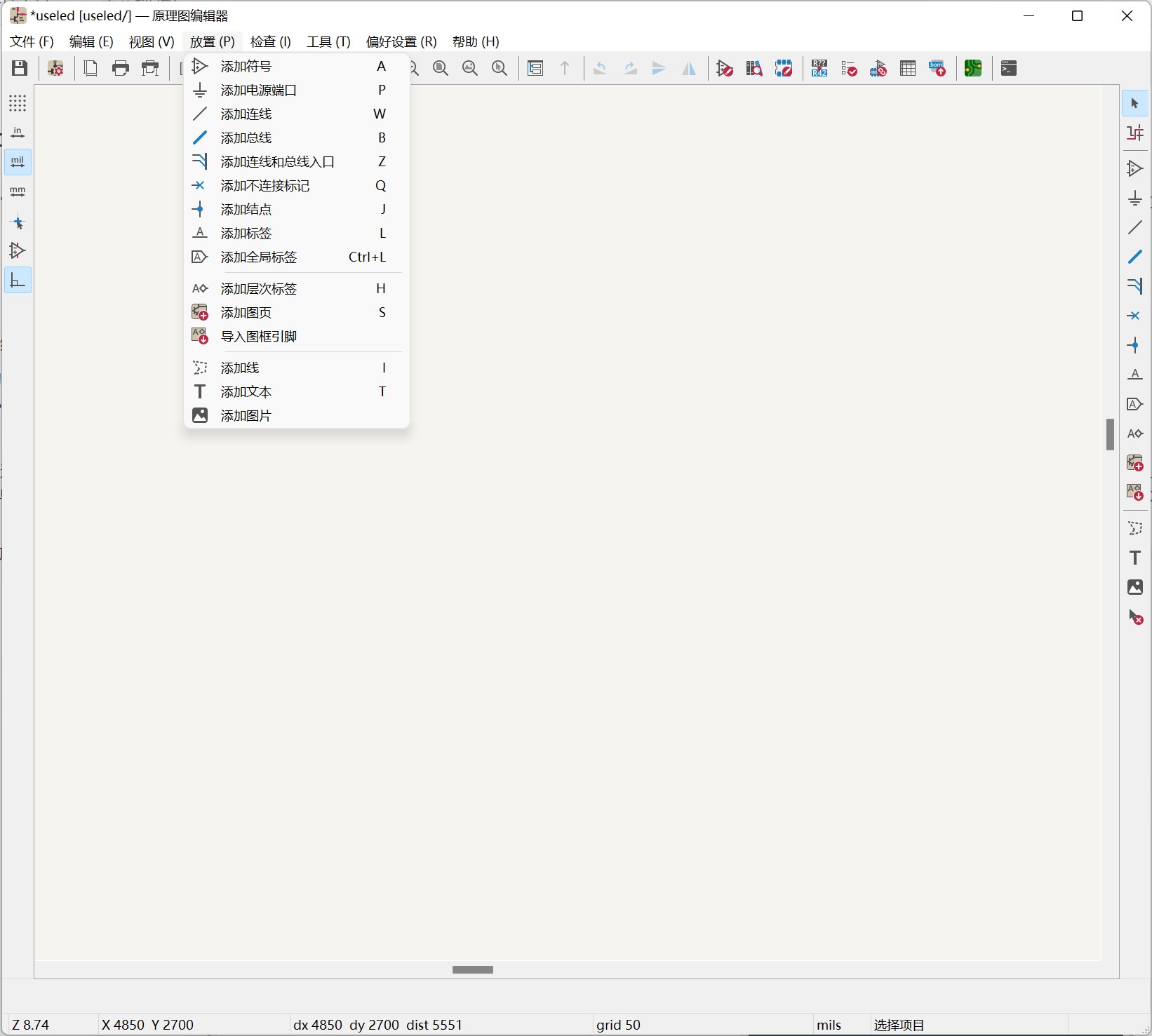

2. 第二种：通过菜单“放置”、“添加符号”

   通过菜单添加元器件的符号到图纸上

3. 第三种：鼠标移动到图纸上要放置元器件的位置，按快捷键“A”（add的意思）

无论哪种方式，都会弹出一个符号库浏览器。

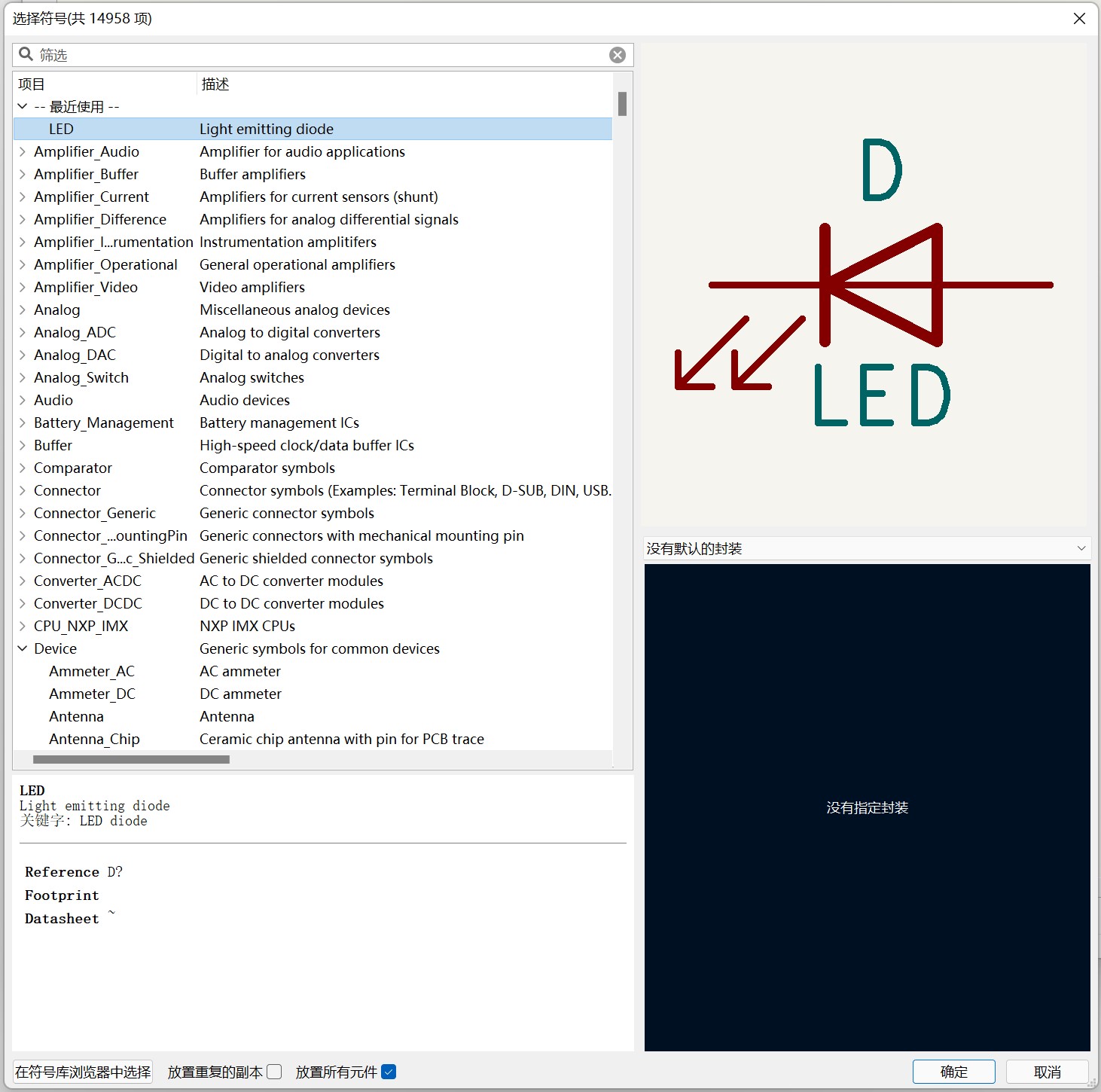

除了最顶上的搜索框（也叫筛选框）之外，浏览器由4个窗口组成 - 一个是所有器件符号的列表窗口 和 3个选中了的元器件符号的信息窗口

最左边上方的窗口是一个元器件符号的列表，按照元器件的类别划分，用鼠标选中任何一个具体的符号其它三个窗口的信息都会跟着变化 - 右侧上方的窗口显示了选中的符号，下面为该器件符号对应的封装，列表下面的部分为选中的元器件符号的描述信息。

从这里也可以看出，在PCB中描述一个元器件，由三部分构成：

• 原理图符号 -由所有的器件的符号构成了符号库
• 对应于实际器件的封装 - 由所有器件的封装构成了封装库
• 对该器件的描述信息，比如型号、参数、简单描述等，一般是通过“符号编辑器”里进行管理

在后面的视频中我们会单独介绍KiCad的库结构，在这里我们要知道的是，一个符号可以代表多个器件，比如运算放大器，一个器件也可以有多种不同的封装，因此在KiCad的原理图符号库中，很多元器件的符号没有直接对应的封装，需要在具体的项目中，根据自己选定的器件进行特定的映射。有的器件只有一种符号，也只有一种封装，存在一对一的关系，在我们的库浏览器里就可以看到这个器件的符号、封装、描述三种信息都是齐全的。

对于第一次看到这个界面的同学，我建议大家花一些时间来快速浏览一下库里的所有元器件，先了解一下官方自带的库里都有哪些现成的元器件的符号，哪种性质的元器件会在哪种类别下。这就像到了一个新的城市，我们先要熟悉一下周围的环境一样，后面再做任何事情都心里有数了。

除了按照类别进行“检索”，我们还可以通过输入关键词进行“搜索”

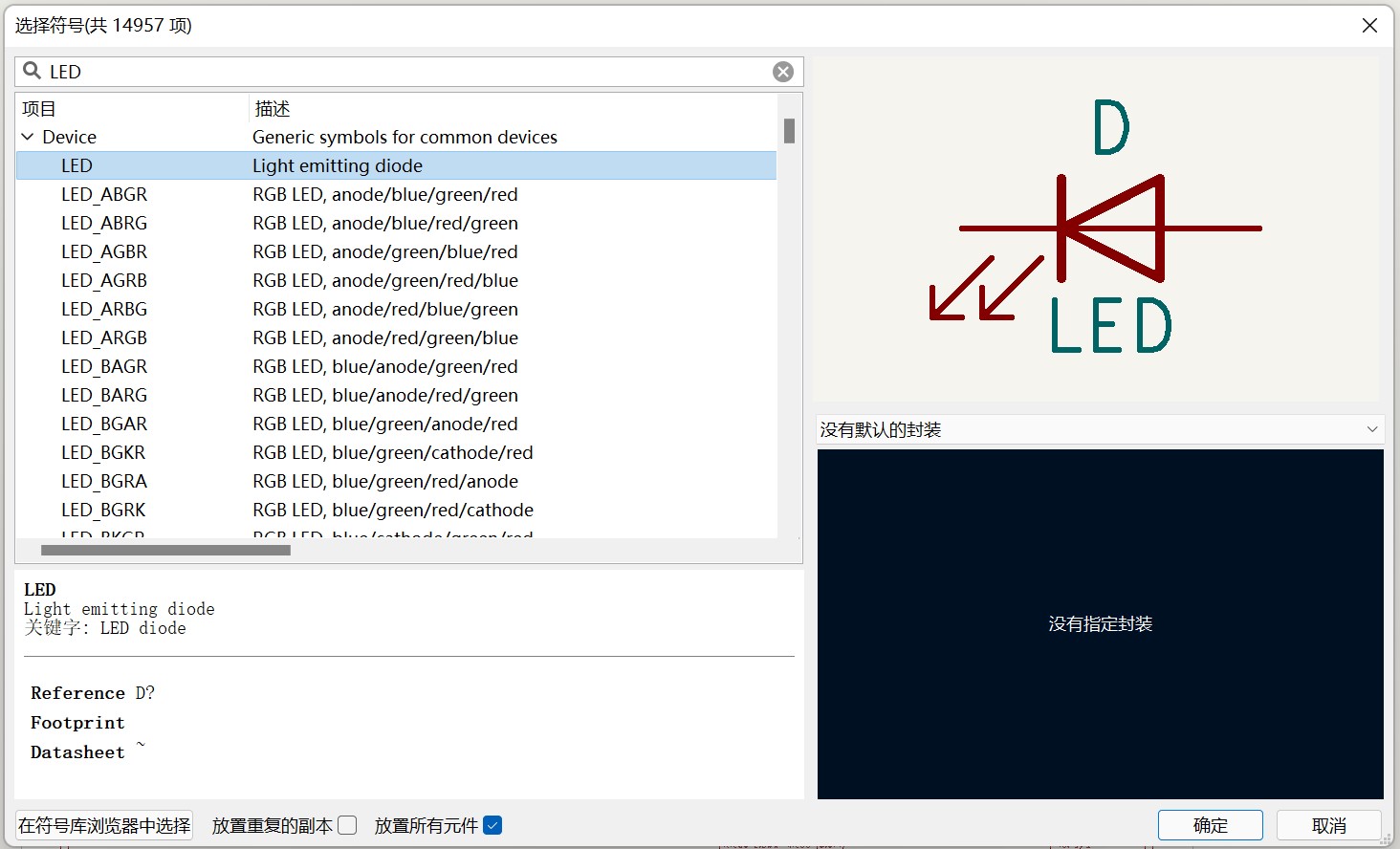

比如我们要用到的LED，可以通过分类检索的方式找到，也可以直接输入关键词“LED”。当我们对库里的器件还不熟悉的时候，直接搜索会更方便。

通过关键词搜索，我们可以看到在Devices类别下有很多LED的符号，不同的符号后面都有相应的“描述”，通过这些描述我们可以简单判断它们之间的差别。当然，我们可以点击每一个符号，通过另外三个窗口提供的信息进行对比，看哪一个是我们真正需要的。

第一个正好能满足我们的要求，我们就选中它，点击右下角的“确定”按钮，或者鼠标左键双击。

元器件库浏览器消失，出现在图纸上的是一个吸附在鼠标箭头上的LED的符号，它跟着鼠标的光标移动。

这时候我们可以使用快捷键“R” - Rotate的意思，将器件符号旋转到所需的方向。当我们把该器件的符号放置到正确的位置和方向上时，单击一下, 器件放置在图纸上了。

如果要再次移动它，只需将鼠标悬浮在这个符号上方，用快捷键“M”(表示“移动”)。该器件将吸附到光标上，可以用鼠标移动它。

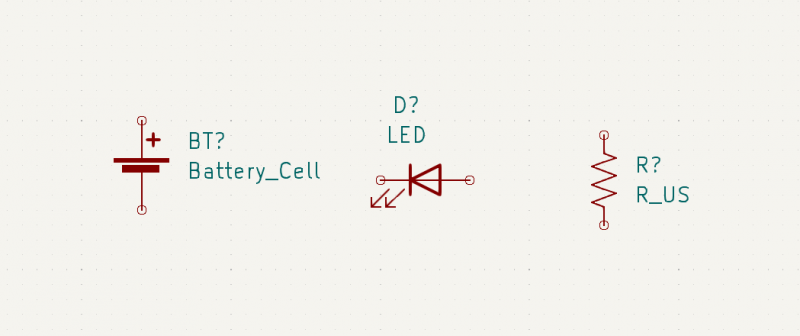

同样的操作，我们可以将电阻、电池找到，并摆放在图纸上

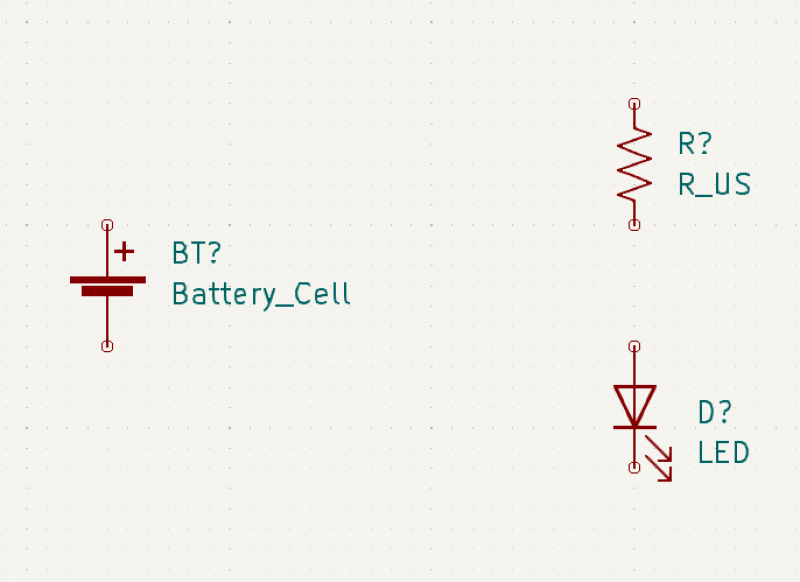

如果我们觉得刚才放置的器件的位置不合适，需要对其调整一下，可以有两种方式：

• 一种 - 鼠标悬浮 - 按快捷键，比如M，R、E

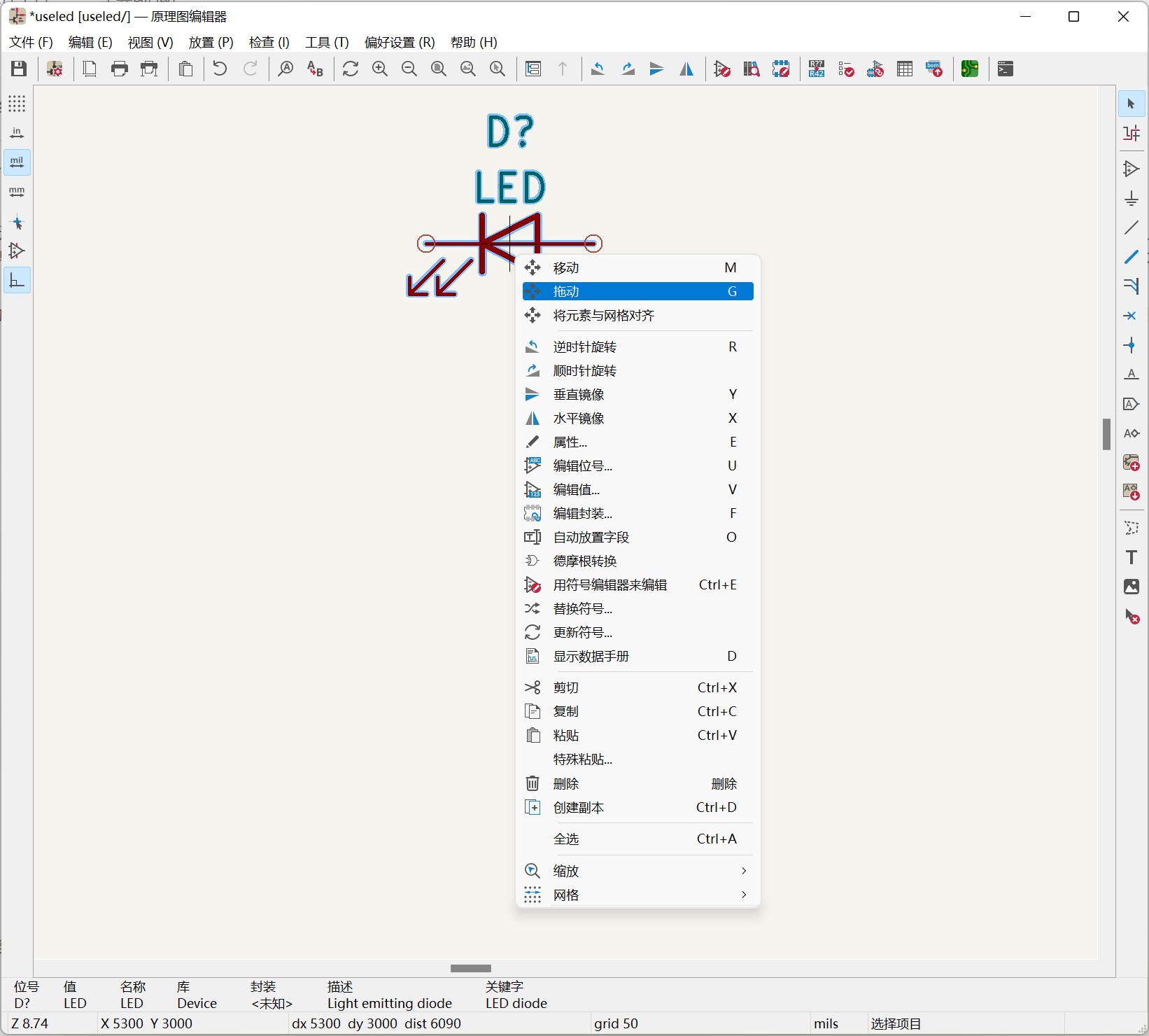

• 第二种 - 鼠标悬浮 - 右键弹出可以操作的菜单，利用菜单中的任何一个选项进行操作

KiCad的鼠标右键是最神奇的，无论你要操作任何一个对象，只需将鼠标悬浮在该对象之上，点击鼠标右键，即可弹出针对该对象的所有能够执行的操作，以及默认的、针对该操作的快捷键定义，所以，当你不知道该如何操作的时候，只要点一下鼠标右键。。。。

当然我们不仅可以对单个器件进行移动和旋转，还可以对器件上的文字标注进行同样的操作，

同样我们也可以对多个器件进行操作，框选住你要操作的对象，鼠标右键就可以了。。。。

大家可以自己体会一下。

到此，我们已经把工程中用到的几个元器件的符号都摆放到图纸上了，下一节我们就根据它们之间的电气连接关系，将它们相应管脚通过连线连接起来。
