在上一节视频中我们将工程中用到的3个元器件的符号都添加在了KiCad原理图的图纸上，这一节我们就进行第二步， 根据电路设计中要求的电气连接关系，将这些符号的管脚进行连接。

要注意的是，原理图中的连线仅表示两个管脚之间的信号连接关系，是抽象的、理想化的，实际PCB板子的连线有长短、有粗细、有材料的差异，连线之间的位置也会影响到它们传输信号的性能，但在原理图中我们不需要关心这些，无论线的长短、还是绕多少个弯，乃至用网络名称来标记，都是可以的，都只是表示它们之间的连接关系而已。

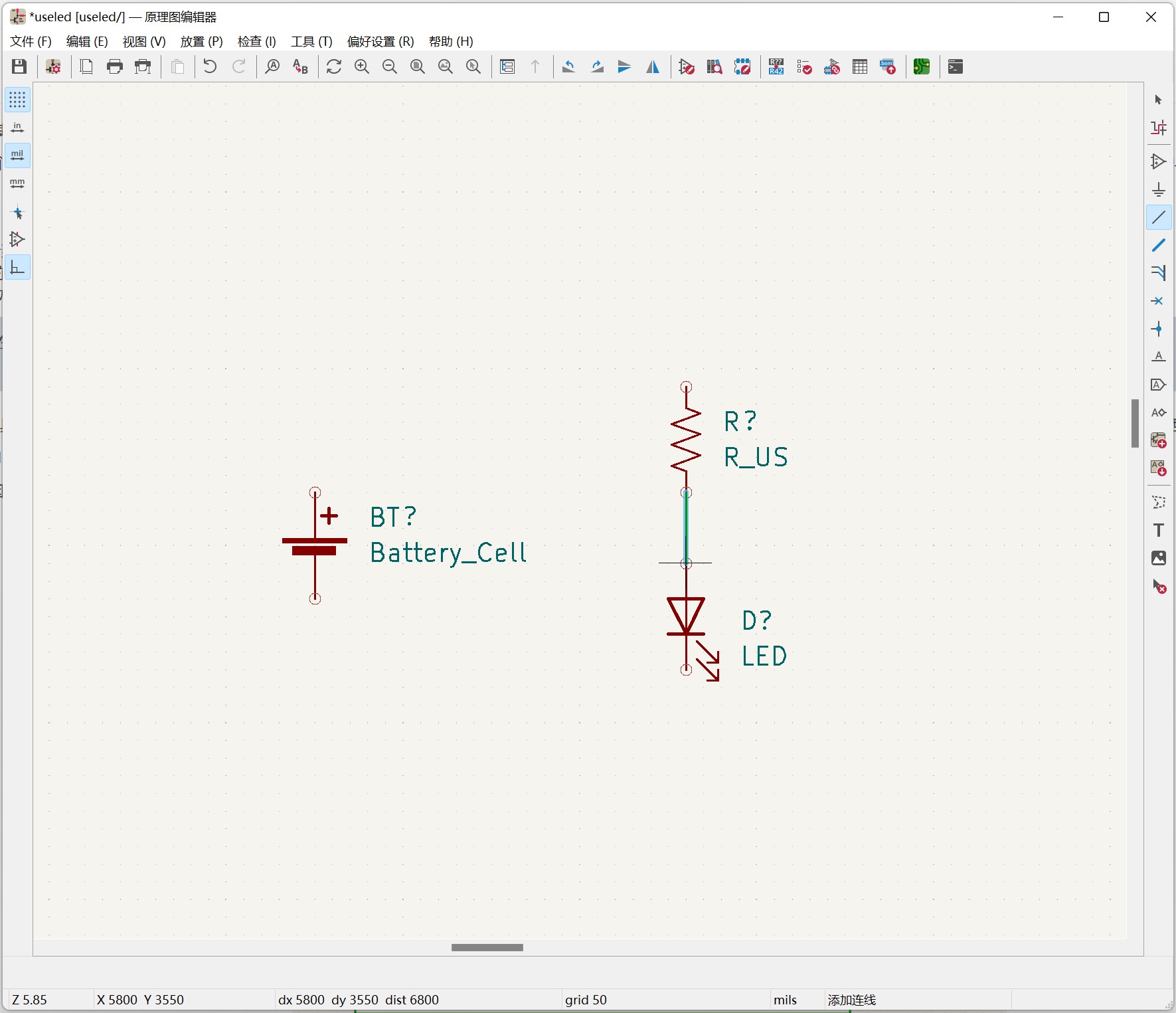

正如添加符号一样，添加连线也有三种不同的方式来启动

1. 右侧的按钮
2. 菜单的 “放置”、“添加连线”
3. 快捷键 W（Wire的意思）

要注意，元器件管脚的圆圈就是我们连线的起点和终点，连上线以后圆圈会自动消失，同样线的两端是方块，如果符号上有圆圈，或者线上有方块，就表示它们还是悬空着的，没有被连接。

另外，左侧的开关按钮最下面的一个，设置为“正交模式”，这样我们画出来的线都是水平或竖直的，电路原理图上几乎所有的连线都是水平或竖直的，其它角度连线容易导致连接错误而不被发现，也不好看，所有尽量不要使用。

还有就是要确保我们图纸的网格为50mil，只有在微调器件上文字的位置的时候可以修改网格，在我们添加器件、移动器件以及连线的时候一律保持50mil，不要轻易改变。

如果改变，就会出现这种情况 。。。。。

所以要尽量避免

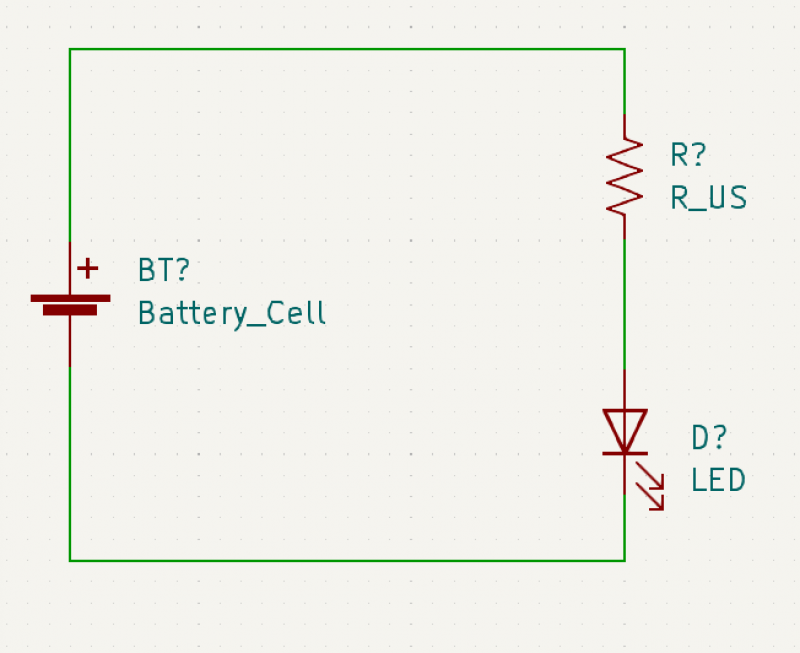

好，我们把这些符号之间的线连接起来。

目前这个图已经算Ok了，但为了让原理图更直观，我们往往需要在一些重要的信号上添加一些专用的符号或标注，以告诉别人，这个信号是做什么的，比如，几乎所有的电路，都会有电源和地，我们可以在这个电路上添加上电源符号和地的符号。

电源、地，这种符号仅仅是一种用以示意的符号，没有实际的器件，虽然它们也出现在元器件符号库中，但它们的应用实在太频繁，因此在右侧的工具栏以及菜单的下拉框中也单独给出了入口，以便快捷地使用。

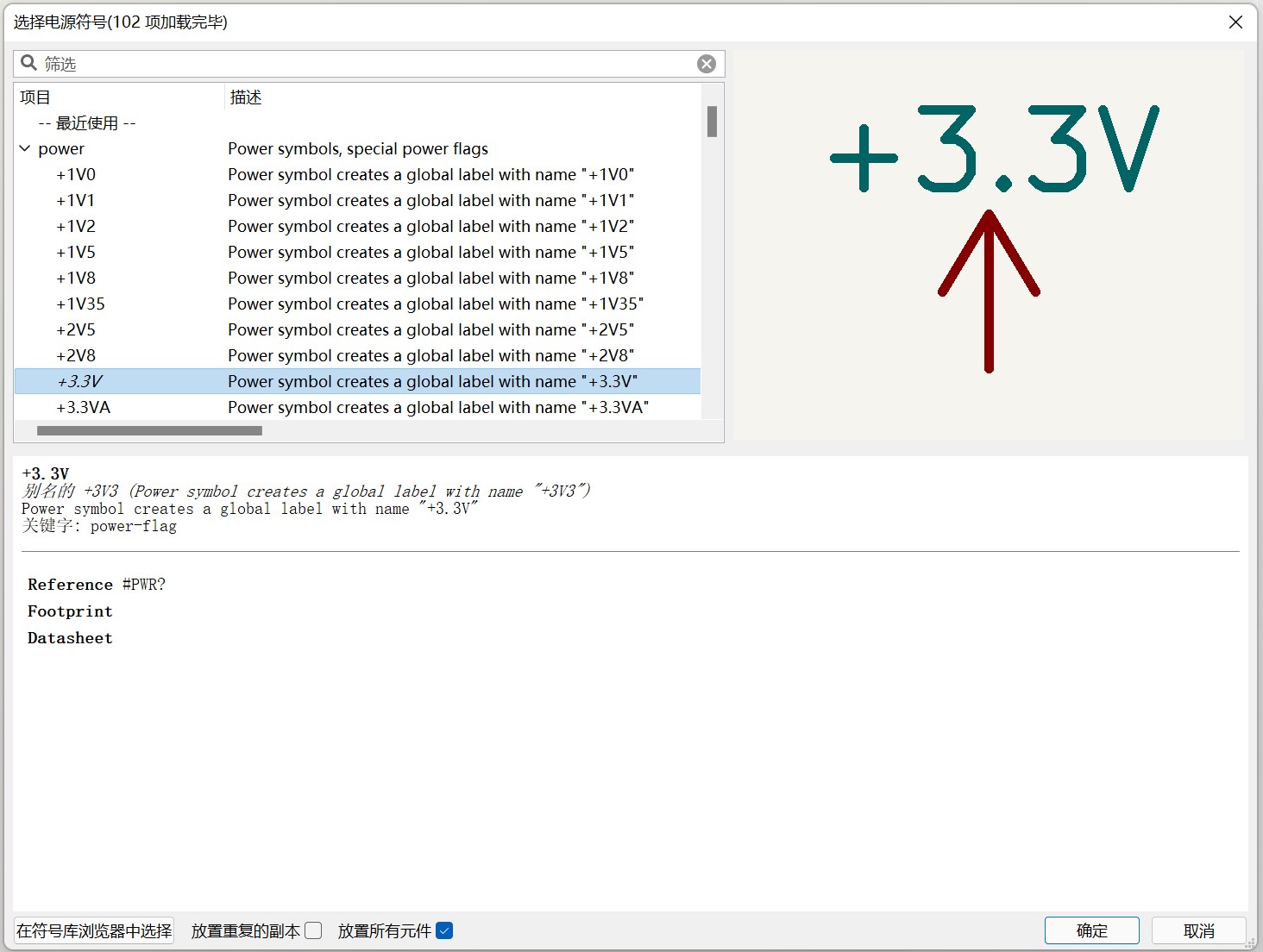

单击电源端口按钮将弹出类似“符号库浏览器”一样的“筛选器”窗口，只不过现在的筛选器将直接带我们到与电源相关的符号，节省了一些时间。

在筛选器中找到一个Vcc的电源符号。单击“OK”按钮将此器件添加到电路图中。

添加上GND符号。

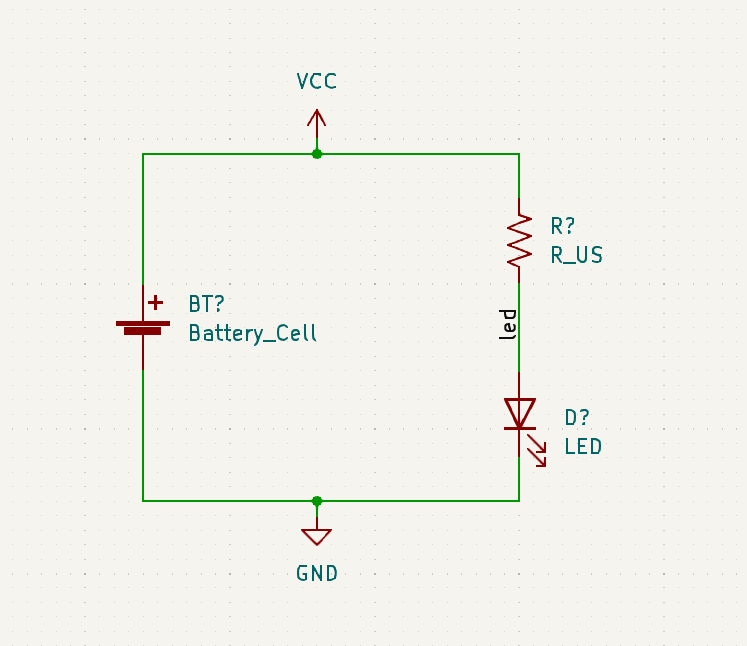

现在我们的电路图中又多了两个器件:

现在我们已经有了一个完整的电路原理图。

这是否就完了呢？如果要让我们的电路图更具有可读性，尤其是在大型和复杂的项目中，可以在原理图中使用文本和简单的线条图形添加一些辅助信息，就像程序中的一些注释，它们本身对电路的工作不会带来任何影响，但会增加电路的可读性。

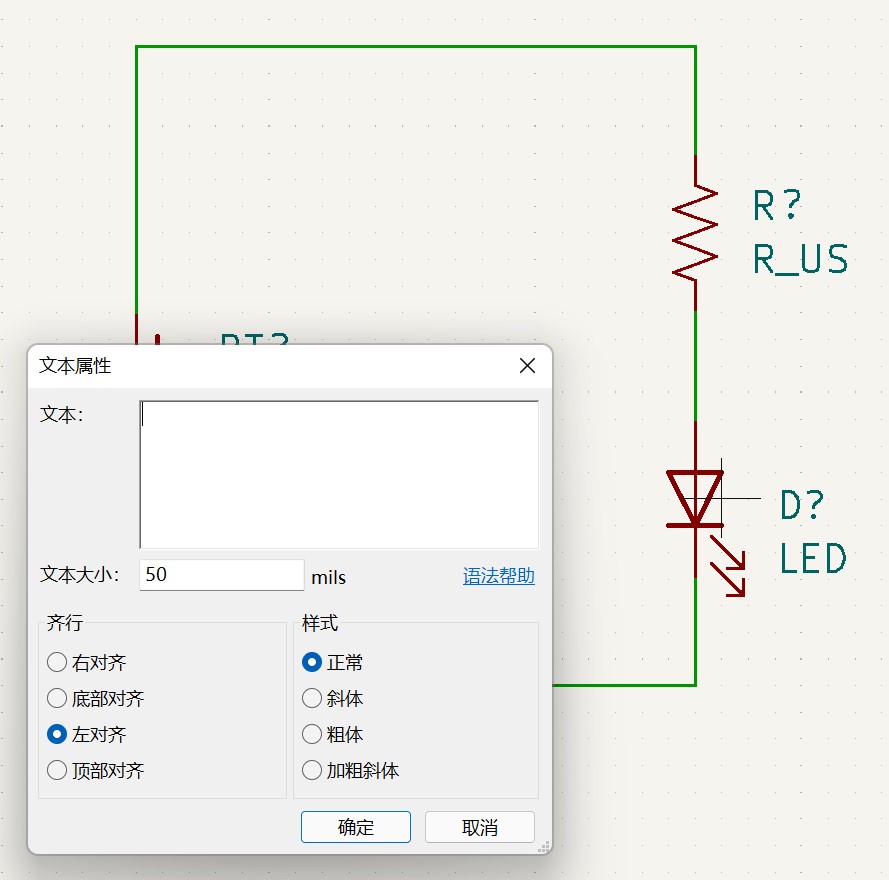

在这里我们看看如何添加“文本”说明信息。单击右侧下方的“文本”按钮，或使用快捷键“T”（text的意思），弹出一个“文本属性窗口”，

输入一些有意义的、对读者有帮助的信息。比如我想使用一个红色的LED，就可以在文本框中输入“RED”。我们可以调整出现在图纸上的文字的大小，比如选择“50mil”，还可以选择“对齐方式”以及不同的“字体”。

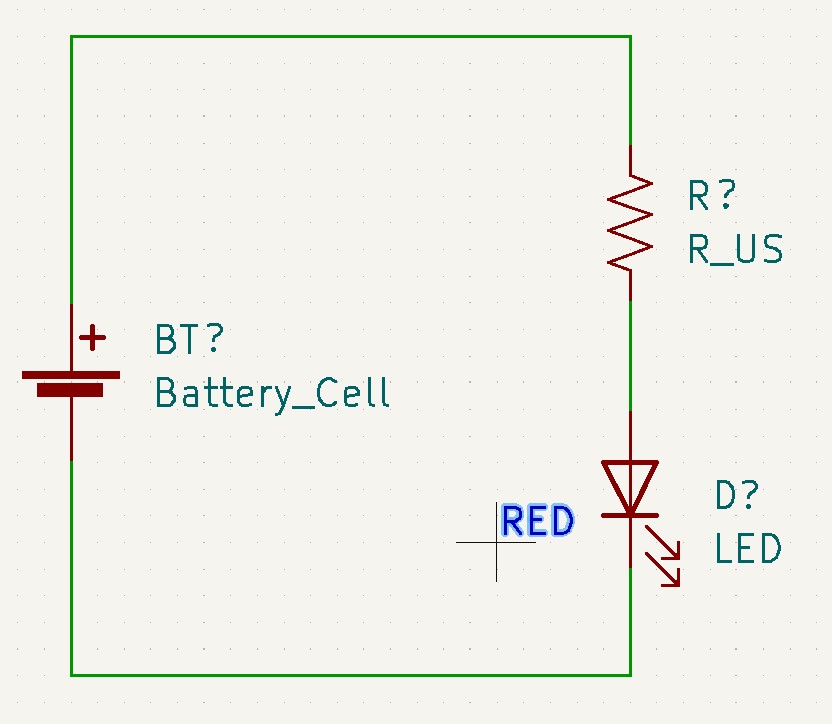

点击“确定”，新的文本将吸附到鼠标光标上，移动到你想放置的位置，点击左键:

如果我们发现在文本中出现了错误，可以通过将鼠标放在文本上用快捷键键入“E”(Editor的意思)来轻松地修改它。

“E”这个快捷键可用于编辑原理图图纸上的任何其它对象，比如符号、连线、等等，不仅仅用于文本。

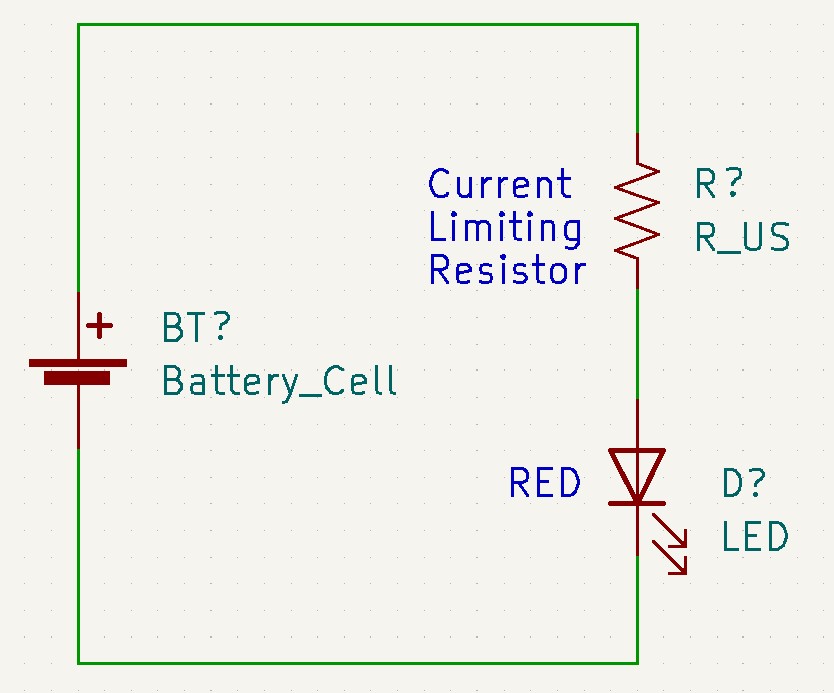

同样我们再给电阻添加一个文本说明信息，这次是三行:

我们可以用“M”快捷键来调整图纸上任何一个对象的位置。

如果我们希望在移动符号的时候，连线也跟着移动行不行呢？可以使用快捷键G （Grab，抓取的意思，抓着一起走）

大家可以自己操作，体会一下Move和Grab的差别。

好，我们在图纸上将所有的器件之间通过连线连接起来，并对一些器件做了文本说明，下一节我们可以通过“批注”为每一个器件分配一个独一无二的编号。
