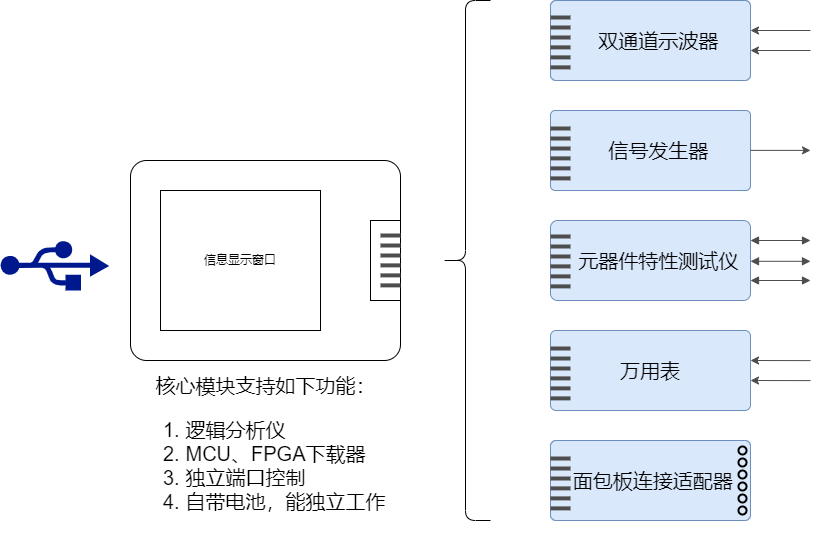

此发明利用RP2040微控制器灵活的输入输出管脚配置,设计了一个核心控制模块 + 多个可扩展的外设以支持不同的测试需求,在使用不同的扩展外设的时候,核心控制模块上通过板上的控制开关来切换使用不同的软件配置,并在板上的LCD显示屏幕上显示相应的管脚配置信息,以方便用户的正确连接。这样做的好处是可以通过一套软件自动适配不同的应用场景。


1 现有技术情况

电子工程师在调试电路的时候常用到的几款仪器设备 - 万用表、示波器、信号发生器、逻辑分析仪都是独立的设备而且比较笨重、庞大,便携式的设备也都是功能单一,不同的测试功能需要独立的设备、独立的USB端口连接以及独立的供电来使用,不仅成本高、携带不方便而且占用的PC资源比价多,尤其是对高校电子类的同学做教学实验比较不现实。

行业里也有比较功能比较完整,集上述所有功能于一体的口袋仪器能够满足用户和高校学生的需要,但价格比较安规,接近2000元以上,无法成为硬件工程师、高校学生的随身调试助手。

2 现有技术缺陷

  • 现有的多数产品都是功能单一,需要单独安装软件、单独连接电源、单独通过通信接口使用,无论从便携性、性价比、操作的便捷性方面都无法大面积使用;

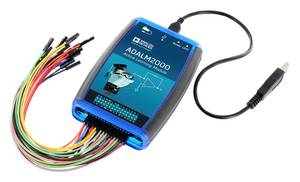

  • 现有的口袋仪器(NI的Analog Discovery II, ADI的ADALM2000)价格高、需要PC连接,无法做到普及

1 发明内容/改进点

  • 利用办公桌上的穿线孔,植入该装置,通过自动按弹的方式在使用的时候弹出,在不使用的时候收藏起来
  • 采用模块化的方式将多个模块通过磁吸的方式将它们连接起来,每个模块制作成圆柱状,都有24V 直流电压和接地触点和其它模块进行供电连接
  • 支持多端口PD供电,给不同电压/电流需求的电器提供即插即用的供电,其中至少两个100W输出能力的端口
  • 将蓝牙音箱和风扇也作为模块


2 该发明的创新之处

  1. 采用24V直流电压作为每个模块的输入电压,所有模块都使用24V直流电压供电,简化了电源的设计,降低了成本
  2. 采用圆形电极触点 + 磁吸连接的方式支持模块化,方便用户灵活配置以及未来的功能升级
  3. 利用桌、柜的穿线孔嵌入该供电装置,简化了交流电源的连接以及使用时的整洁性

3 该发明的有益效果

  • 大大简化桌面的整洁度,一个不用时可以隐藏的装置,能够支持桌面所有电器的供电使用
  • 相对于一个电源插线板 + 多个电源适配器的方案,降低了系统的总体成本
  • 增强了电器设备的便携性,如果家里、办公室都有这种装置,使用者仅需携带必要的电器(笔记本、显示器、iPad、开发板)等
