这一节视频我们看一下如何创建一个新的原理图符号。 一般是因为在库里找不到已有的原理图符号与之对应，在网上也找不到，只好自己创建一个。

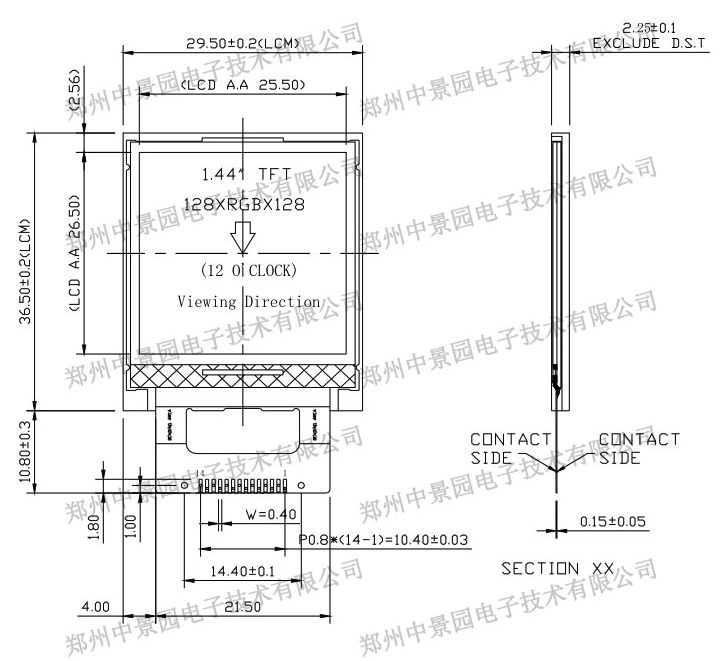

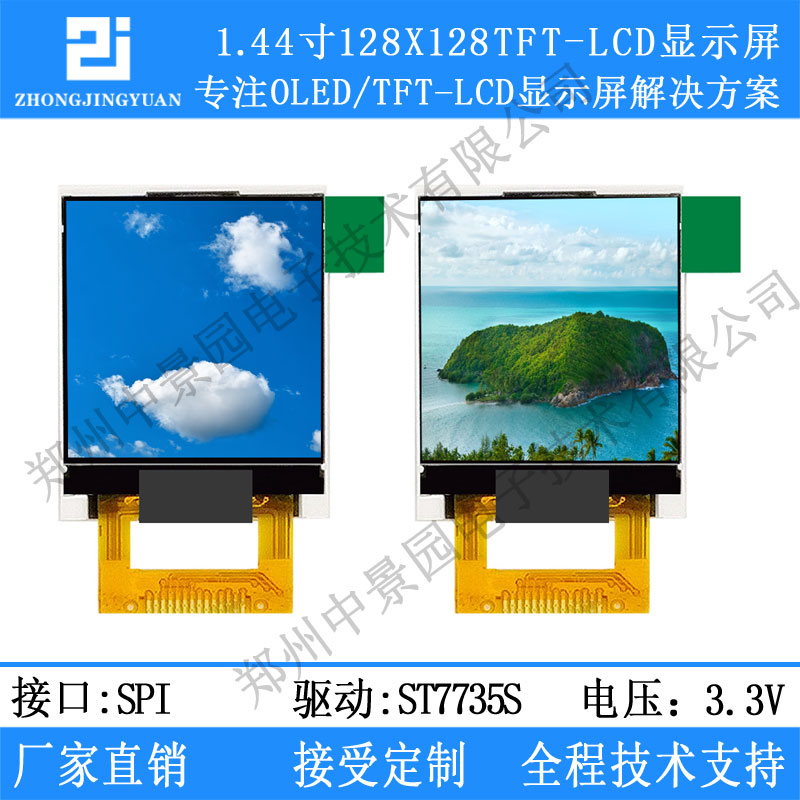

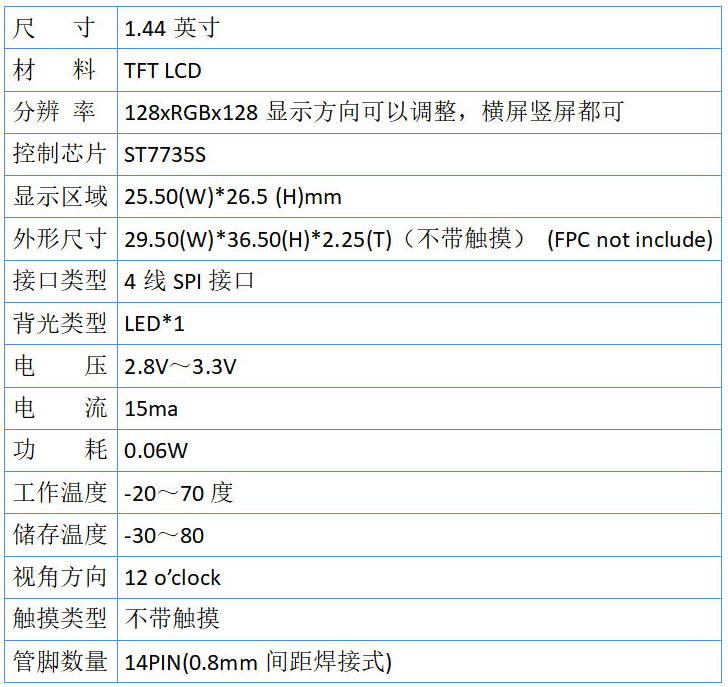

我们以一个LCD模块为例。这个模块非常通用，在我们硬禾的很多项目中都用上，它是一个尺寸为1.44寸，分辨率为128*128的LCD，SPI总线接口。

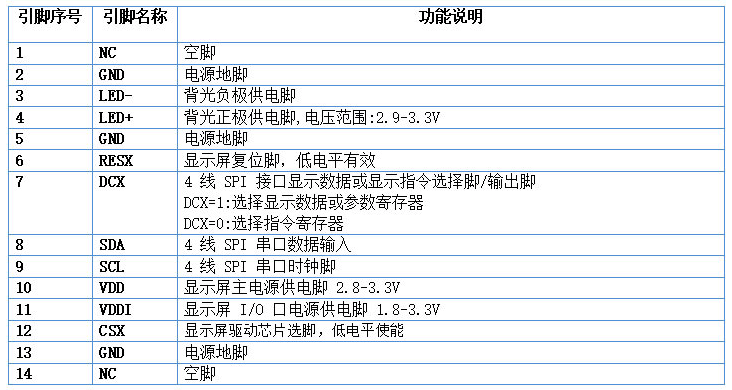

要绘制这个模块的原理图符号，需要知道它的管脚定义：

步骤:

1. 所有的管脚围绕一个长方形.
2. 根据功能将相应的管脚放置在一起
3. 将电源管脚放置在长方形的上方
4. 将地管脚放置在长方形的下方
5. 给这个符号选择一个适当的名字和标示前缀

符号的标示前缀有标准，符合一些潜规则

创建原理图的符号，无需知道器件的物理属性，需要知道的是总计有多少个管脚，每个管脚的名字和属性 参考规格书，确定每个管脚的名字、编号、作用（输入、输出、双向、电源、信号） 参考规格书一般都来自于生产该器件的官方网站

我们开始创建：

1. 打开。。。。按钮
2. 选择一个合适的库，全局还是项目
3. 点击“创建一个新符号”按钮，选择你要存放新符号的库，点击OK
4. 弹出一个图纸 - 符号名字和标识符前缀，我们使用LCD144-128×128-SPI
5. 标示符 - 根据潜规则选择
6. 绘制符号的外形轮廓 - 多边形工具
7. 添加背景颜色 - 同库里的其它器件一致的颜色
8. 添加管脚 - 对照数据手册，根据功能放置
9. 再调节一下外形轮廓
10. 编辑属性
11. 添加数据手册链接 - 未来参考，创建封装的时候也会用到，这个LCD144的链接：1.44寸液晶屏 1.44寸TFT LCD SPI串口模块TFT彩屏st7735 彩色tft
12. 保存
13. 检查 - 加载
