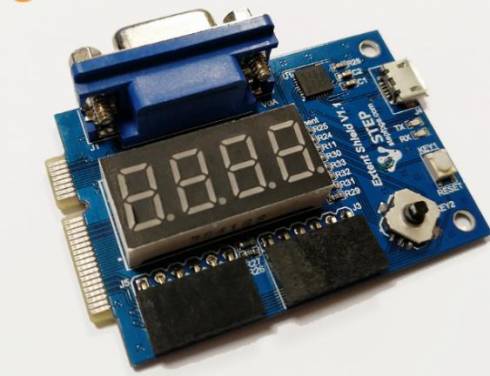

STEP Extend Shield是STEP团队推出的可插入小脚丫多种底板的扩展板卡，板载资源十分丰富，你可以用VGA进行屏幕显示，也可以利用串口实现通讯，此外板卡上还集成了五向开关与4位数码管，与两个PMOD接口，让你可以尽情扩展更多的功能！

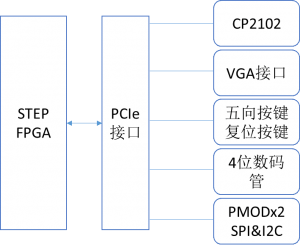

板卡资源：

• 串口通信模块
• VGA接口
• 5向按键
• 4位7段数码管
• 两个PMOD接口
• 一个轻触按键

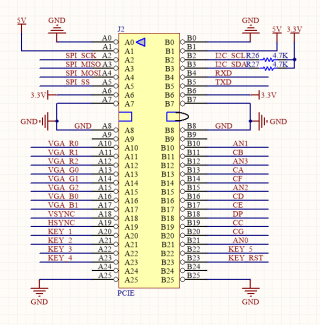

Extend Shield与小脚丫核心板通过PCIe接口连接，这里只使用了PCIe接口的物理连接，与协议无关。

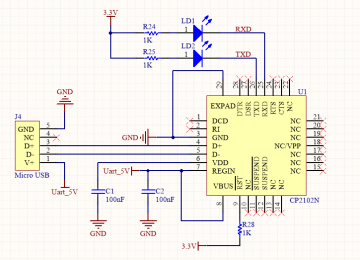

板上集成了USB转串口专用芯片CP2102，TX,RX两线上有通信指示灯。

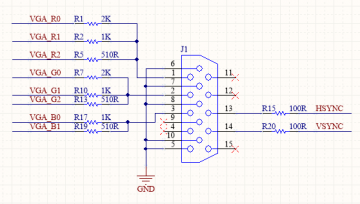

板上集成了VGA接口，VGA各引脚通过串接电阻与FPGA引脚相连，FPGA可以通过模拟VGA时序实现VGA视频输出。

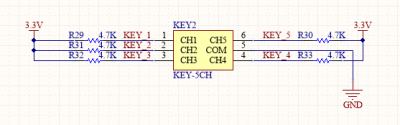

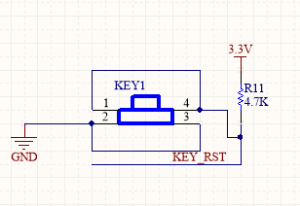

板子上集成了两个按键，一个五向按键，一个一位轻触按键。

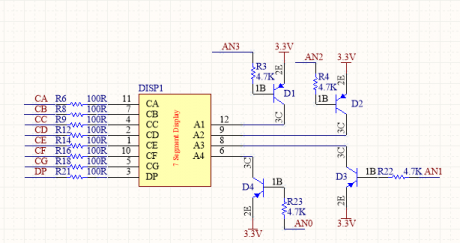

板上集成一个共阳四位7段数码管，为增大驱动能力，用四个PNP三极管驱动。

• 数码管实现数据显示
• 五向开关实现数据的输入
• VGA实现视频信号的输出
• PMOD接口实现板卡的扩展

• 按键消抖
• 数码管显示
• uart串口模块
• vga显示模块

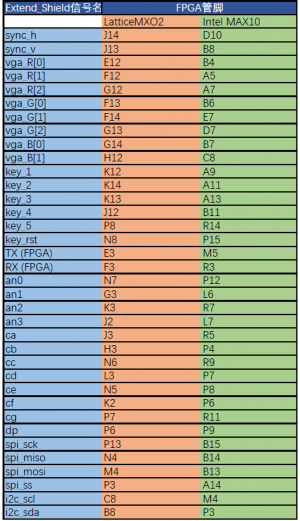

演示程序有两个版本，Lattice MXO2和Intel MAX10版本。使用时注意根据自己使用的FPGA型号选择。

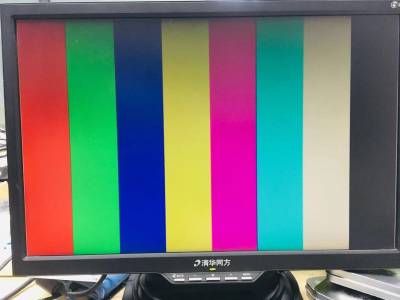

VGA彩条测试程序：
彩条测试程序.rar

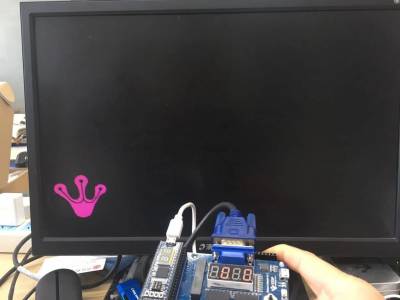

VGA屏保测试程序：
屏保程序.rar

串口显示与VGA综合Demo：
串口显示vga综合demo.rar

串口自收发： 串口自收发实验效果与Baseboard实现效果相同，详见链接：基于STEP FPGA的矩阵按键驱动

数码管显示：

Extend Shield用户使用手册：extend_shield_使用手册_v1.1.pdf
Extend Shield硬件手册：extend_shield_硬件手册_v1.1.pdf
Extend Shield原理图：extendshield原理图v1.1.pdf
Extend Shield PCB:extendshield_layout1.pdf
STEP PCIE Card尺寸图：step_pcie_card_.pdf
