在前面的几节视频中我们简单认知了一下什么是PCB，PCB的设计流程以及用来设计PCB的工具软件KiCad6的主要功能，从这节视频开始，我们先通过一个简单的项目，实际操作，体验一下从原理图绘制到最终提交Gerber的整个设计过程。

• 设计一个点亮LED的电路，电路中使用穿孔封装的LED，穿孔封装的限流电阻和一个纽扣电池(3V)
• PCB采用单面板制作

通过这个简单的项目，我们能够学习到如下的一些知识:

1. 如何创建一个新的工程，并设置这个工程的一些相应参数
2. 如何使用原理图编辑器创建一个简单的原理图
3. 如何在原理图库里找到自己需要的元器件并添加到原理图图纸里
4. 如何在原理图中批注使用的元器件
5. 如何通过电气规则检查来确保自己的设计没有问题
6. 如何将原理图中的元器件与实际用到的器件封装进行关联
7. 了解封装的基本属性 - 管脚，焊盘， 丝印，板边，标签
8. 如何用PCB编辑器来设计PCB
9. 如何创建和导入网表
10. 了解PCB编辑器的一些基本概念 - 板边， 3D查看，布线， 覆铜， 铜线， 散热， 添加标签和版本
11. 如何在更新了原理图以后修改原理图并更新PCB设计
12. 如何生成Gerber文件
13. 如何上传生成的Gerber文件到制板厂并下单生产

好，我们开始这个工程的设计。

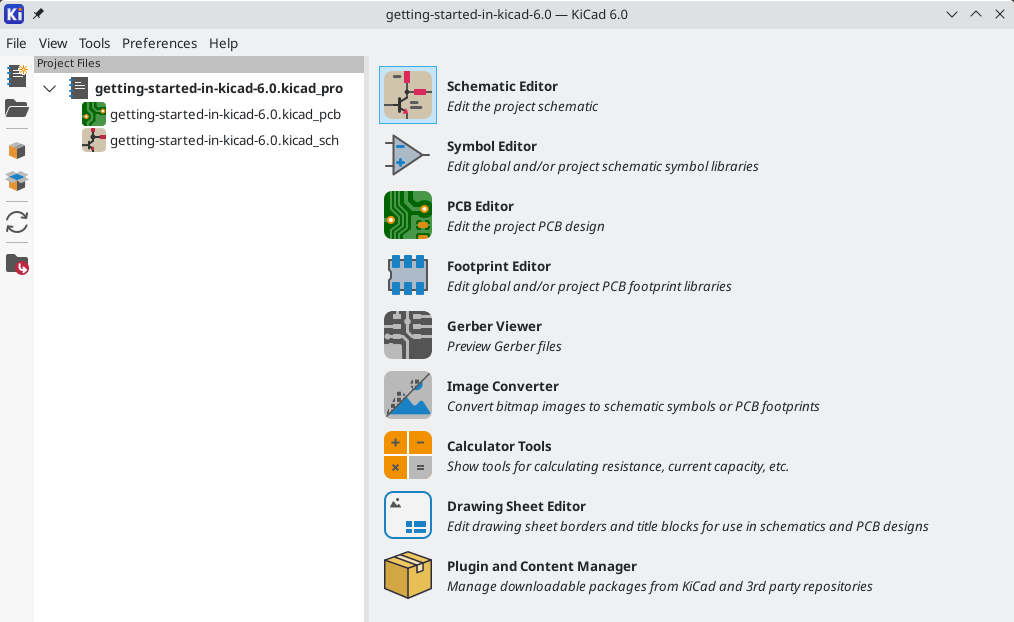

大多数KiCad设计都是从创建工程开始的。从KiCad工程管理器创建工程有两种方式：可以创建空工程，也可以基于现有模板创建工程。本节将介绍如何创建一个新工程。从模板创建工程将在从工程模版创建新工程一节中介绍。

若要创建新工程，有三种方式可以操作:

• 第一种:使用“文件”菜单中的“新建工程…”​命令，
• 第二种:单击顶部工具栏中的“新建工程”按钮
• 还有一种就是使用键盘快捷键(默认为 Ctrl+N)来创建。

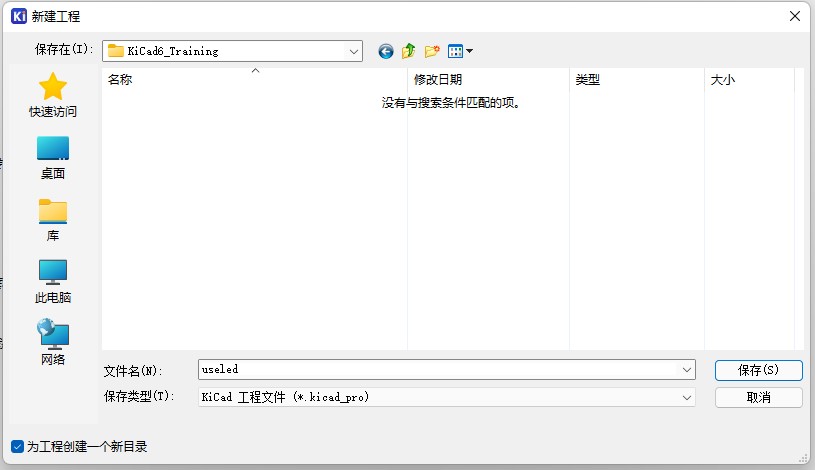

系统将提示我们输入要创建的工程名称。默认情况下，将使用相同的名称为我们的工程创建一个目录。例如我们使用MyProject作为工程的名字，KiCad就会自动创建一个名字叫MyProject的目录和一个工程文件 - MyProject/MyProject.kicad_pro。

如果我们已经有一个存储工程文件的目录，可以在“新建工程”对话框中取消选中“为工程创建新目录”的复选框。

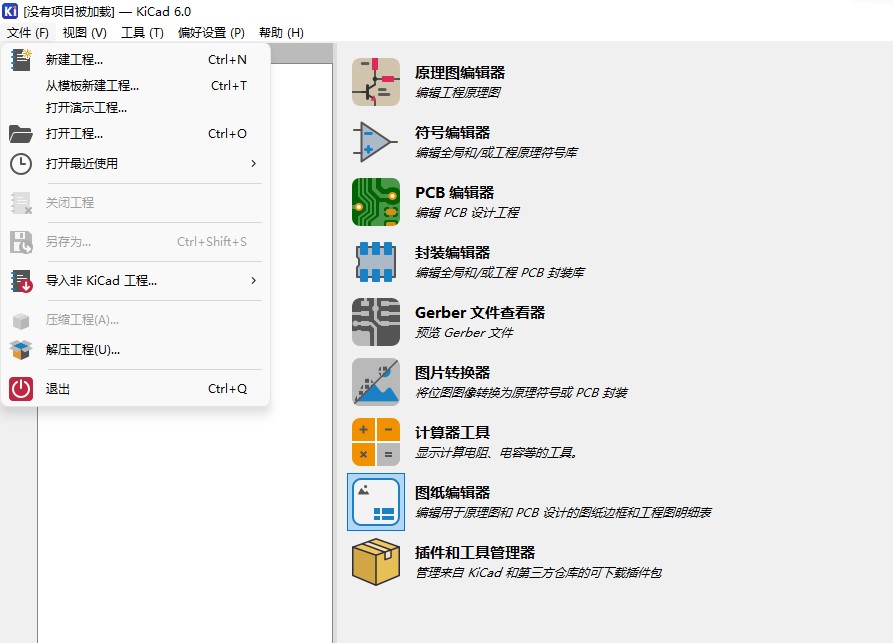

启动KiCad, 点击“文件”菜单，选择“新建工程”:

工程的名字需要比较明晰地看出来这个工程的主要功能，我们这个项目是用电池点亮一颗LED, 我就用UseLED来命名这个工程的名字, 在工程目录下创建一个工程文件: useled.kicad_pro。

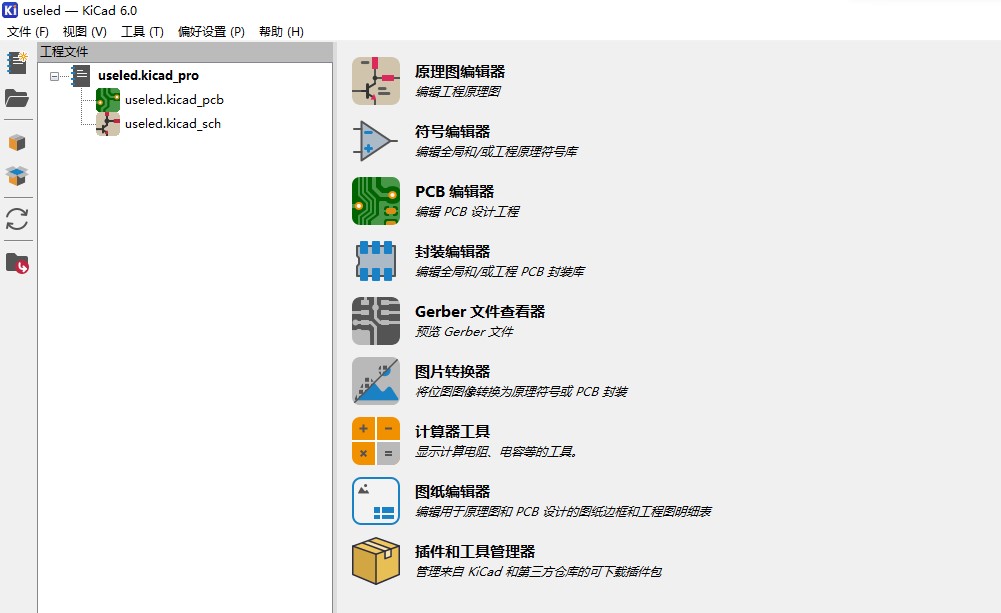

同时KiCad会自动在工程目录中创建下面的两个文件文件：

• useled.kicad_sch: 为主原理图文件，可以使用原理图编辑器来进行操作。
• useled.kicad_pcb: 为印刷电路板文件，可以使用PCB编辑器来进行操作。

目前，这两个文件还都是空的，我们在前面的PCB设计流程中讲过，创建一个新项目的第一步就是使用原理图编辑器来创建原理图，要编辑原理图，需要启动“原理图编辑器” - EEschema, 点击上图中右侧的第一个按钮或双击左侧列表中的useled.kicad_sch文件来绘制这个工程的原理图。

下一节我们先来熟悉一下原理图编辑器的主要环境和功能
